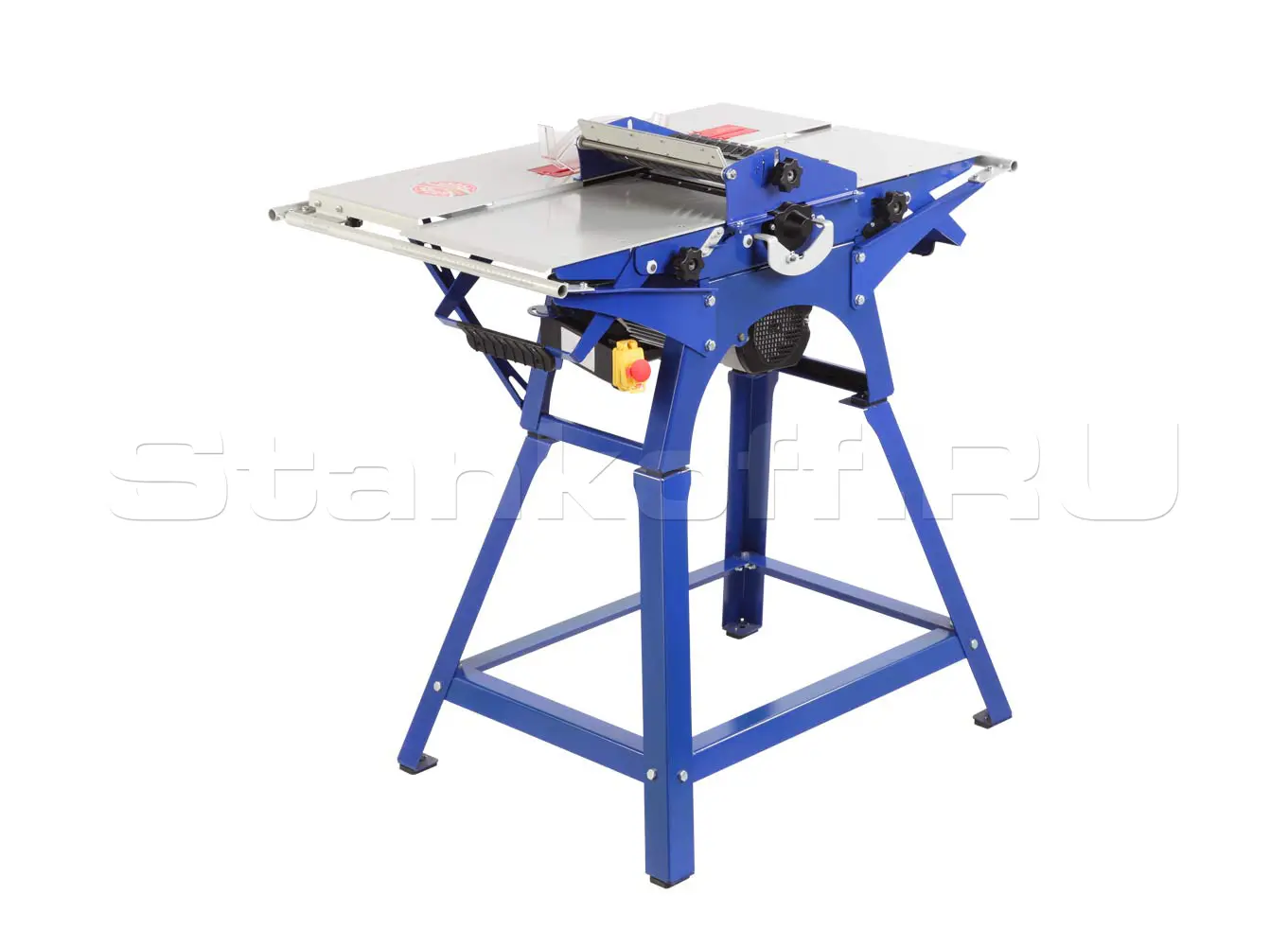

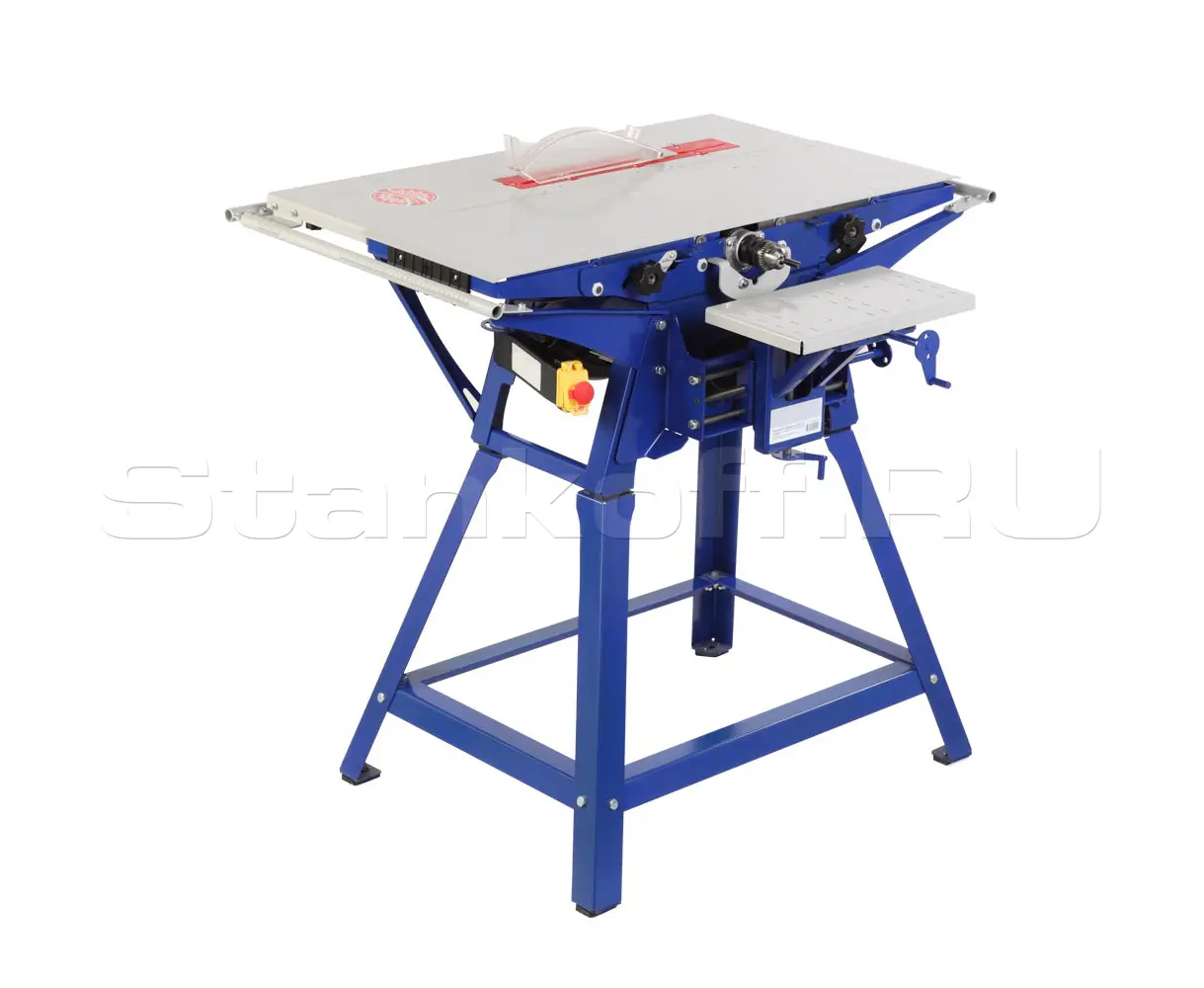

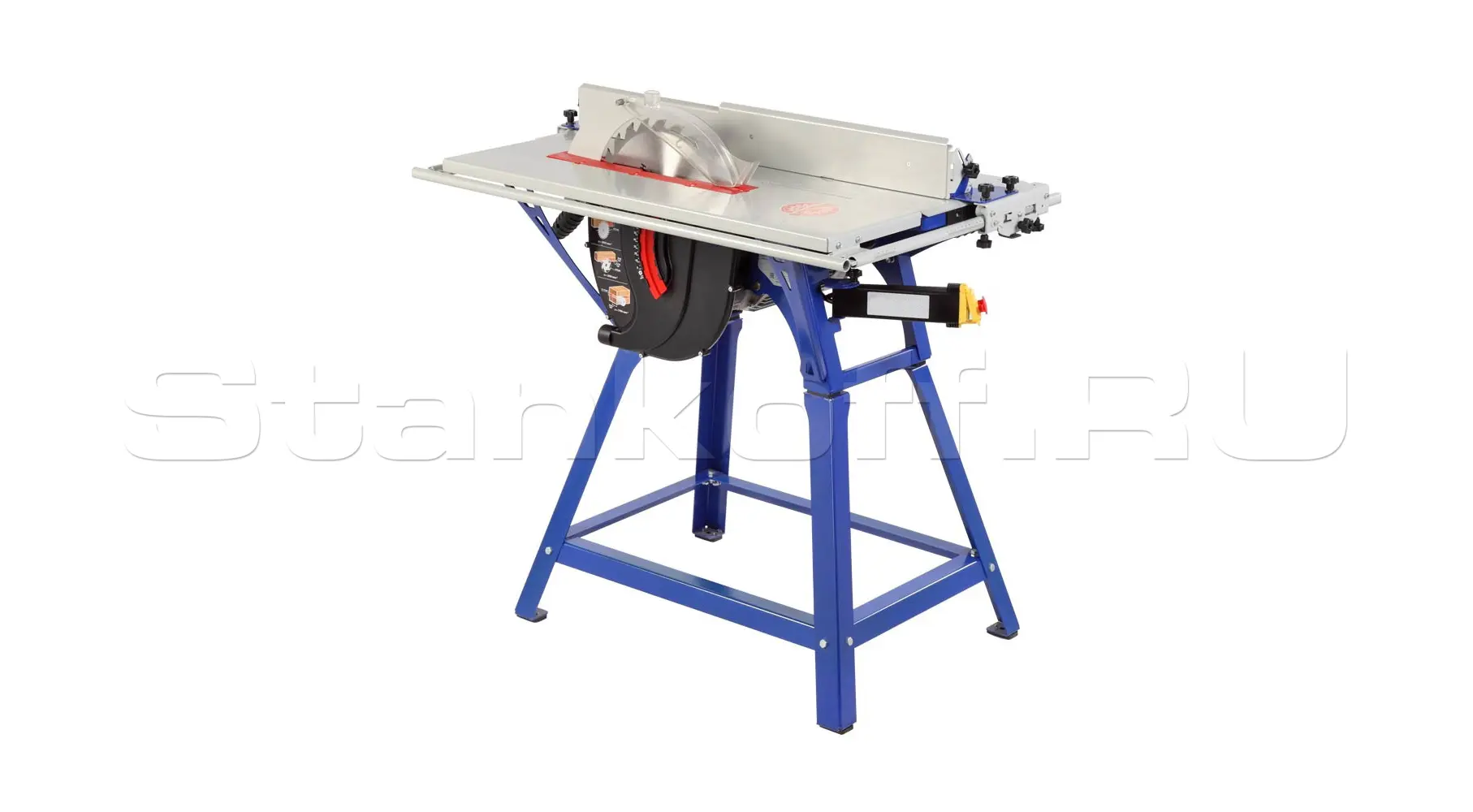

Многофункциональный станок деревообрабатывающий SDM-2500PRO

Name: Многофункциональный станок деревообрабатывающий SDM-2500PRO
Brand: BELMASH
Rating: 5 (2 reviews)

/ 3

Сравнить Вопросы

BELMASH (Беларусь)

Краткие характеристики

Артикул SDM-2500PRO

Мощность, Вт	2500
Напряжение питающей сети, В	230
Частота тока, Гц	50
Тип электродвигателя	Асинхронный
Габаритный размер (ДхШхВ), мм	1030х680х512
Частота вращения пильного диска на холостом ходу, об/мин	2850
Диапазон углов распиловки вдоль волокон с помощью линейки, град.	0-45
Диаметр пильного диска, мм	315
Посадочный диаметр пильного диска, мм	30
Диапазон углов распиловки по торцу, град.	-45...+45
Максимальная ширина распиливаемого материала, при использовании параллельного упора, мм	280
Максимальная толщина распиливаемого материала, мм	117
Размер пильного стола (ДхШ), мм	872х532
Частота вращения ножевого вала на холостом ходу, об/мин	7700
Максимальная ширина строгания, мм	270
Размер строгальных столов (ДхШ), мм	900х287
Диапазон углов строгания с помощью параллельного упора, град	0-45
Количество ножей на валу, шт.	3
Размер ножей (ДхШхВ), мм	270х2х20
Угол заточки ножей, град.	40
Максимальная толщина заготовки при строгании с прижимным устройством, мм	65
Частота вращения дисковой фрезы на холостом ходу, об/мин	2850
Диаметр дисковой фрезы, мм	125
Максимальная толщина дисковой фрезы, мм	10
Посадочный диаметр дисковой фрезы, мм	30
Максимальная высота фрезерования дисковой фрезой, мм	22,5
Частота вращения шпинделя на холостом ходу, об/мин.	7700
Максимальный диаметр хвостовика зажимаемого инструмента, мм	12
Максимальная глубина резания, мм	3
Размер фрезерного столика (ДхШ), мм	340х190
Размер упаковки (ДхШхВ), мм	950х610х400
Масса нетто, кг	92
Масса брутто, кг	95

Все характеристики

Конструктив

Позаботились о наличии всех необходимых дополнительных компонентов и приспособлений. Для более качественной обработки был установлен трехножевой строгальный вал.

Основные функции станка

строгание (фугование) по пласти или кромкам;
строгание (фугование) под углом (по ребрам);
распиловку вдоль и поперек волокон;
распиловку вдоль волокон под углом с помощью комбинированной линейки;
распиловку поперек волокон под углом с помощью поворотного кронштейна;
фрезерование дисковыми фрезами;
фрезерование концевыми фрезами, сверление.

Особенности

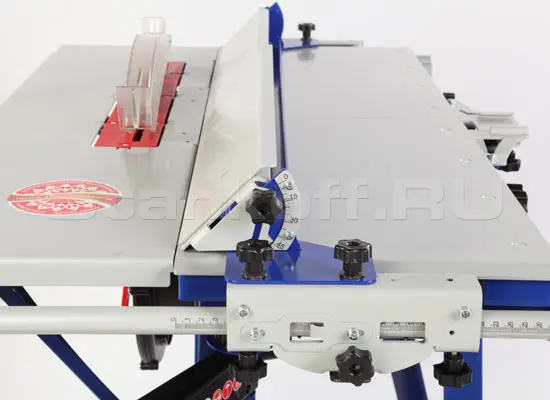

Комбинированная линейка

Обновленная комбинированная линейка, состоящая из рамной конструкции, направляющей линейки и приспособления распиловки под углом. Предназначена для ориентации заготовки относительно режущего инструмента и обеспечения ее поступательного, прямолинейного, продольного движения. Шкалы линейки - износостойкие, нанесены порошковым методом окрашивания с ультрафиолетовым отверждением.

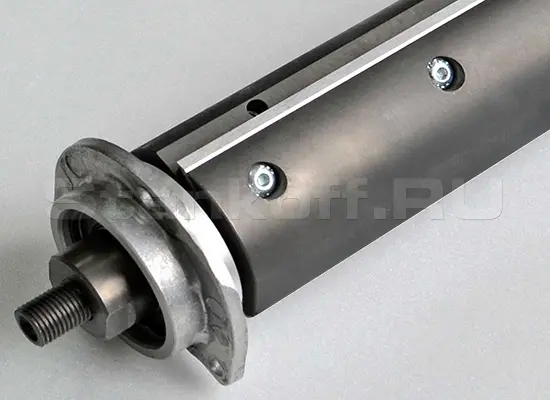

Строгальный вал

Строгальный вал выполнен из стали. На нём, как и в профессиональном оборудовании, установлено три ножа. При той же скорости вращения вала, это обеспечивает более гладкую и качественную обработку поверхностей при строгании.

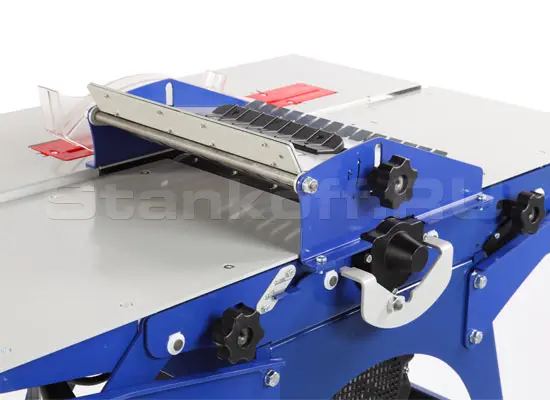

Прижимное устройство

Приспособление предназначено для безопасной обработки при строгании заготовок толщиной менее 63 мм. Обеспечивает равномерное прижатие заготовки к рабочей поверхности, облегчает подачу материала и улучшает чистоту обработки заготовки.

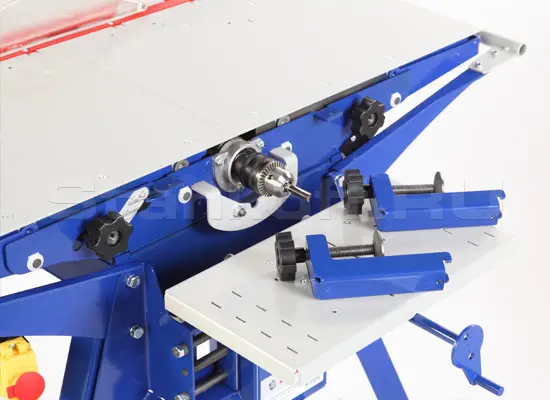

Устройство фрезерное

Используется для сверления, фрезерования пазов в древесине при помощи концевых фрез. Два прижима обеспечивают фиксацию заготовки (максимальная высота 100 мм).

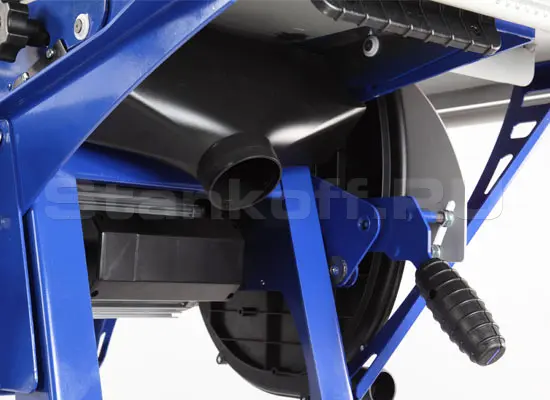

Патрубки для подключения вытяжной установки

Наличие трех патрубков: на кожухе отведения стружки при строгании, на кожухе пильного диска, на ограждении пильного диска, позволяют подключить вытяжную установку для удаления древесных отходов в процессе работы.

Боковой прижим

Боковой прижим фиксирует заготовку к направляющей линейке во время распиловки и фрезерования дисковой фрезой, увеличивая безопасность и удобство при работе на станке.

Характеристики

Мощность, Вт	2500
Напряжение питающей сети, В	230
Частота тока, Гц	50
Тип электродвигателя	Асинхронный
Габаритный размер (ДхШхВ), мм	1030х680х512
Частота вращения пильного диска на холостом ходу, об/мин	2850
Диапазон углов распиловки вдоль волокон с помощью линейки, град.	0-45
Диаметр пильного диска, мм	315
Посадочный диаметр пильного диска, мм	30
Диапазон углов распиловки по торцу, град.	-45...+45
Максимальная ширина распиливаемого материала, при использовании параллельного упора, мм	280
Максимальная толщина распиливаемого материала, мм	117
Размер пильного стола (ДхШ), мм	872х532
Частота вращения ножевого вала на холостом ходу, об/мин	7700
Максимальная ширина строгания, мм	270
Размер строгальных столов (ДхШ), мм	900х287
Диапазон углов строгания с помощью параллельного упора, град	0-45
Количество ножей на валу, шт.	3
Размер ножей (ДхШхВ), мм	270х2х20
Угол заточки ножей, град.	40
Максимальная толщина заготовки при строгании с прижимным устройством, мм	65
Частота вращения дисковой фрезы на холостом ходу, об/мин	2850
Диаметр дисковой фрезы, мм	125
Максимальная толщина дисковой фрезы, мм	10
Посадочный диаметр дисковой фрезы, мм	30
Максимальная высота фрезерования дисковой фрезой, мм	22,5
Частота вращения шпинделя на холостом ходу, об/мин.	7700
Максимальный диаметр хвостовика зажимаемого инструмента, мм	12
Максимальная глубина резания, мм	3
Размер фрезерного столика (ДхШ), мм	340х190
Размер упаковки (ДхШхВ), мм	950х610х400
Масса нетто, кг	92
Масса брутто, кг	95
