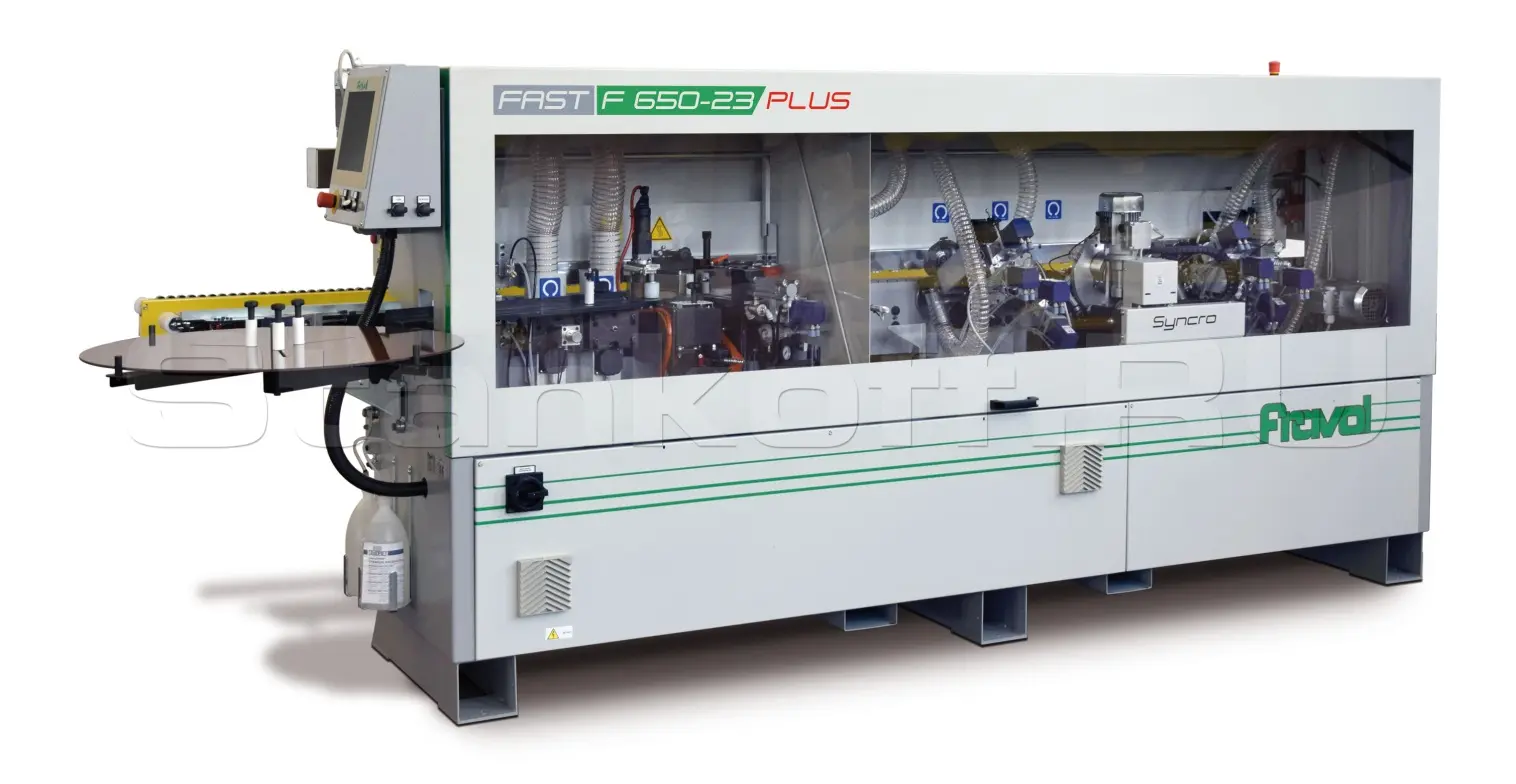

Автоматический кромкооблицовочный станок FAST F650-23 PLUS

Name: Автоматический кромкооблицовочный станок FAST F650-23 PLUS
Brand: Fravol
Rating: 5 (2 reviews)

Сравнить Вопросы

Fravol (Италия)

Краткие характеристики

Артикул: FAST F650-23 PLUS
Мин. длина панели, мм: 120
Мин. ширина панели, мм: 60
Толщина панели, мм: 10 – 60
Толщина кромочного материала, мм: 0,4 - 8
Высота кромки, мм: 12-63

Все характеристики

Конструктив

Общие характеристики

Стальная усиленная станина, с ребрами жесткости, которые гарантируют высокую стабильность конструкции.
Станок спроектирован наиболее компактным и удобным в использовании.
Подъём верхних рабочих групп механически связан с верхней балкой. Величина смещения считывается на аналоговом индикаторе.
Станок оснащен кабиной для защиты клеевой ванночки и двигателей с инструментами, в которой имеется широкое окно для того, чтобы прекрасно видеть работу узлов. Кабина имеет блокировку, чтобы было невозможно открыть ее при работающем станке.
Для тщательного вывода опилок из рабочей зоны, имеются индивидуальные патрубки, установленные на верхней части кабины. Количество патрубков для аспирации зависит от конфигурации станка.
Встроенный электрошкаф с главным выключателем.
Все моторы вращаются со скоростью 12000 об/мин и управляются от инвертера, соответствующей мощности, в зависимости от конфигурации станка.
Кнопки быстрого останова находятся на входе и на выходе станка.
Станок оснащен светофором для подачи панелей.

Система подачи панелей

Движение гусеничного транспортера происходит при помощи мощной цепи и соосного моторедуктора соответствующей мощности, скорость подачи 12-16 м/мин. На транспортере закреплены обрезиненные площадки с высоким коэффициентом трения, чтобы гарантировать максимальное сцепление с заготовкой. Верхняя прижимная балка, изготовлена из стали с двумя рядами роликов. Параллельно с верхней прижимной балкой находится транспортер гусеничного типа очень точный и устойчивый к боковой нагрузке.

Панель управления

Управление станком производится с помощью панели оператора с цветным сенсорным дисплеем touch-screen диагональю 12", которая расположена в эргономичном положении, интуитивное и простое управление: выход ко всем функциям, смена программы обработки, изменение температуры и включение/выключение рабочих узлов. Управление станком и рабочими узлами происходит с помощью PLC.

Основные функции

Считывание заготовки происходит с помощью микровыключателей высокой точности.
Клеевая ванна находится под загрузчиком кромки, она покрыта тефлоном для облегчения чистки и смены клея, оснащена ТЭНами нужной мощности для разогрева клея-расплава до рабочей температуры и поддержания её.
Для того чтобы получить идеальное нанесение клея на панель, клеевая ванна перемещается по призматической линейной направляющей с линейным подшипником.
Загрузка кромки, толщиной до 3 мм в рулоне с вращающегося магазина диаметром 800 мм, происходит автоматически с помощью электропривода.
Загрузка кромки, толщиной до 6 мм из массива, происходит вручную одна за другой.

Характеристики

Параметры обработки
Мин. длина панели, мм	120
Мин. ширина панели, мм	60
Толщина панели, мм	10 – 60
Толщина кромочного материала, мм	0,4 - 8
Высота кромки, мм	12-63
Общие характеристики
Операции	обкатка углов; прифуговка; снятие свесов; торцовка; циклевка
Рабочее давление воздуха, Бар	6
Температура окружающей среды	15-45
Напряжение, В	400
Макс. мощность, кВт	8.2
Клеевой узел
Объем клеевого резервуара, л	1
Габаритные размеры
Габаритные размеры станка, мм	4310 × 0
Габаритные размеры в упаковке
Вес, кг	1200
