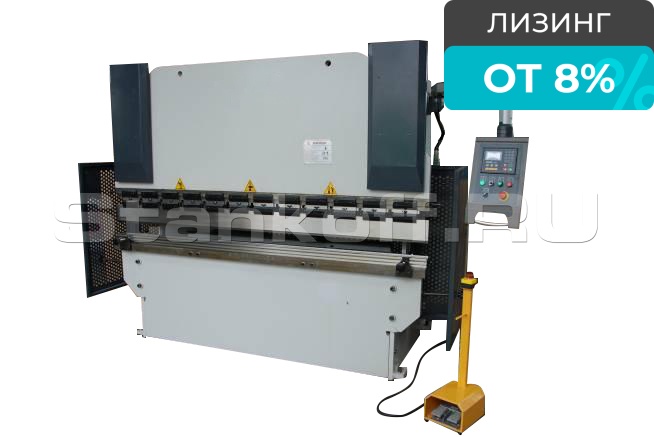

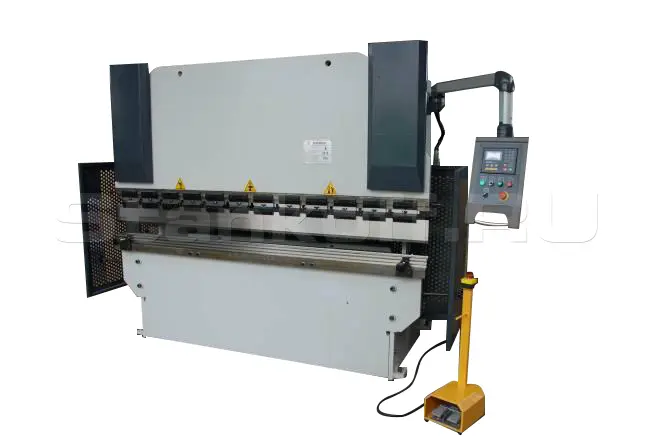

Пресс гидравлический гибочный HPB-K 100/4000

Name: Пресс гидравлический гибочный HPB-K 100/4000
Rating: 5 (1 reviews)

/ 5

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: HPB-K 100/4000
Усилие, тонн: 100
Длина стола, мм: 4000
Макс. мощность двигателя, кВт (л.с.): 7,5

Все характеристики

Конструктив

Прессы разработаны для выполнения операций гибки металлических листов.

Листогибочные гидравлические прессы применяется в различных отраслях народного хозяйства: машиностроении, авто-, авиа-, приборостроении и строительстве для производства различных замкнутых и незамкнутых профилей, коробов, коробок а также цилиндров, конусов и т. д.

Основное предназначение листогибочных гидравлических прессов - изготовление различных изделий из листовых материалов.

Конструктивные особенности

Прочная сварная конструкция рамы, прошедшая термический отпуск для снятия сварочных напряжений в конструкции и надежная гидравлика позволяют добиться хороших результатов обработки листа. Синхронизация работы двух гидроцилиндров обеспечивается механической траверсой между ними. Привод перемещения задних упоров электромеханический, управляется с пульта на передней панели. Простота управления данными прессами и их универсальность позволяют найти данному оборудованию широкое применение во всех отраслях промышленности.

Пресс наиболее эффективен при несложных гибах на длину всего рабочего стола, и в случаях, когда не требуется частой смены рабочего инструмента.

Преимущества

надёжная прочная стальная конструкция из качественной стали Q235;
точная "геометрия" составных частей станины за счёт раскроя заготовок на станках лазерной и плазменной резки с ЧПУ;
термообработка станины после сварки для снятия остаточных напряжений со швов;
окончательная механообработка станины на обрабатывающем центре с ЧПУ;
станок имеет две скорости работы: холостой (быстрый) и рабочий (медленный) ход;
синхронизация движения правого и левого гидроцилиндра через торсионный вал;
после ввода программы управление осуществляется в автоматическом режиме;
программирование хода заднего упора с точностью до 0,1 мм;
программирование времени задержки в нижней точке;
сохранение 40 программ по 25 шагов в каждой;
конструкция заднего упора с ШВП;
цилиндры и поршни изготовлены из стали 45 с закалкой и отпуском, чистовой расточкой, экструзией;
регулируемая по высоте передняя поддержка листа;

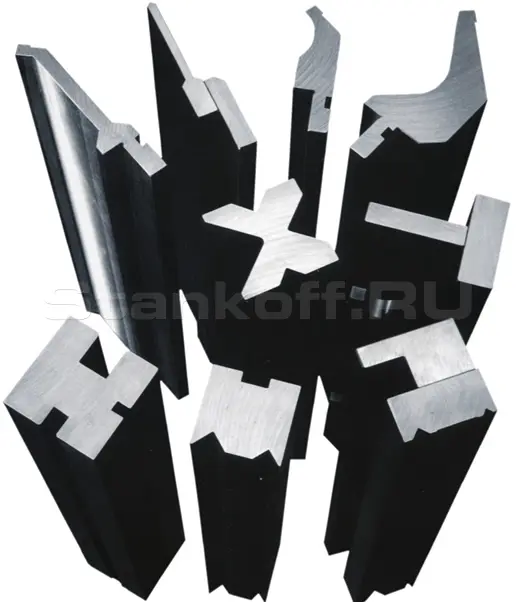

многоручьевая 4-х сторонняя матрица и пуансон 90 град. - в стандартной комплектации к листогибу.

Схема работы станка

Стандартная комплектация

Контроллер ESTUN E22

• Программирование угла гиба в градусах;
• Управление осями с точностью 0,1 мм;
• Библиотека инструментальной оснастки;
• Память 30 программ в каждой программе до 15 рабочих шагов
• Возможность корректировки угла гибки;
• Работа в метрической и дюймовой системах
Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах. Что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.
