Гидравлический пресс ручной напольный HP-20S

В наличии на складе

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

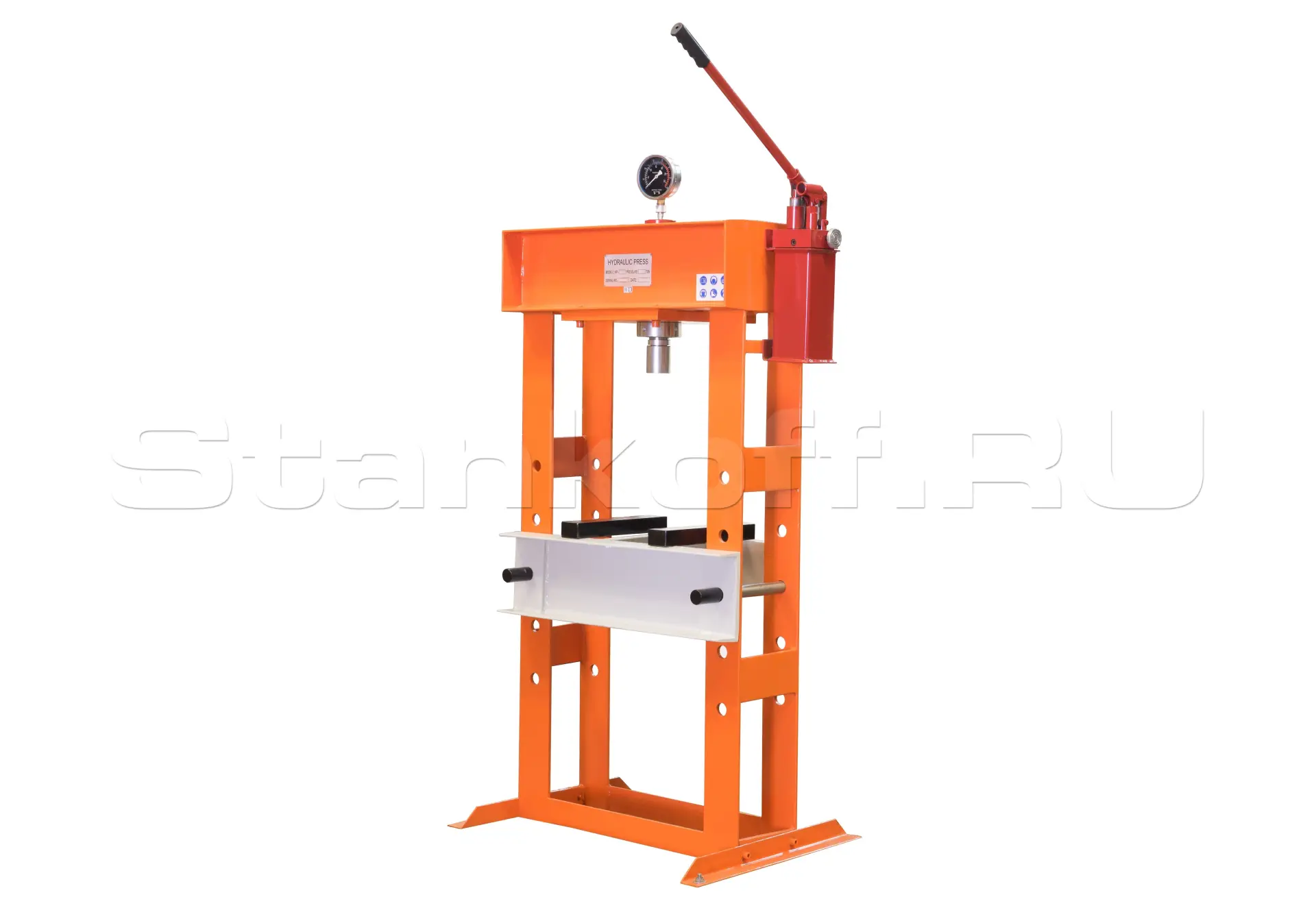

Гидравлический пресс Stalex HP-S предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников).

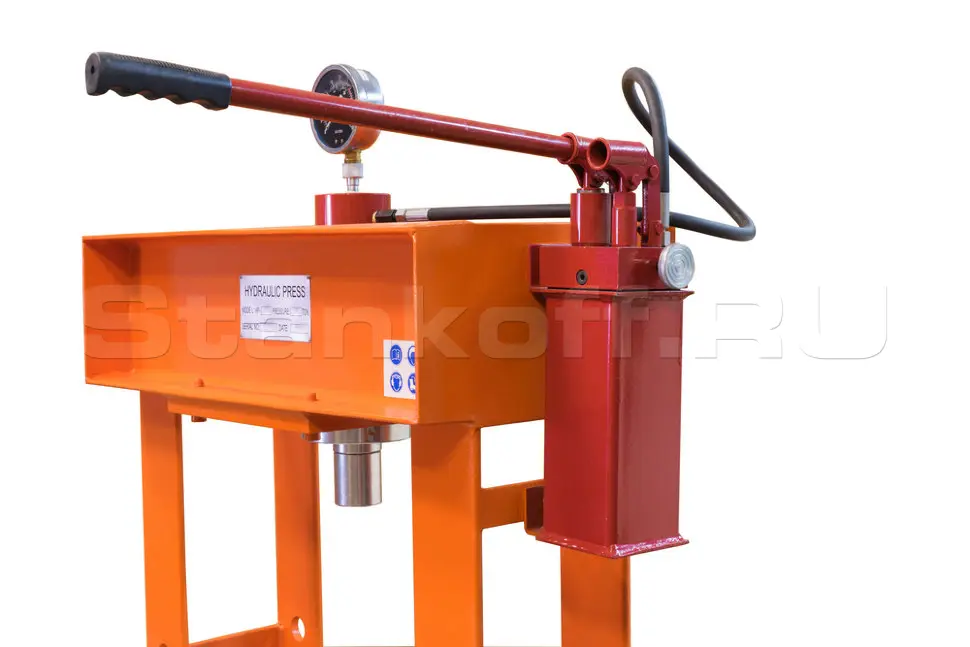

Отличительной особенностью станка является его надёжность - усиленная конструкция станка и надёжная гидравлическая система позволяют обеспечить устойчивую бесперебойную работу. Гидростанция станка имеет 2 скоростных режима:

  • Холостой режим – ускоренный режим подвода штока и штампа к заготовке

  • Рабочий режим – запрессовка изделий

Рукоятка гидравлической станции имеет широкую поверхность хвата.

Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали: запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.

Вес станка 210кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP S имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).

Особенности конструкции


Два скоростных режима гидростанции:
Холостой режим – ход поршня за одно нажатие рукоятки 4,5мм
Рабочий режим – – ход поршня за одно нажатие рукоятки 1,0мм

Основа рабочего стола – два швеллера 20 с двумя рёбрами жёсткости, установленными под углом к друг другу.
Расстояние между рёбрами жёсткости рабочего стола – 200мм.
(D: Ширина 490мм – расстояние между опорами)
(Ширина 700мм – расстояние стола вкл. ширину опор)

В стандартной комплектации два рабочих блока.
320х60х40 (ДхШхВ)

Манометр

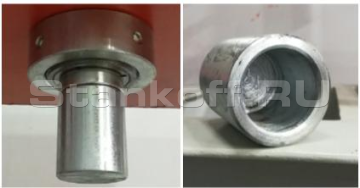

В стандартной комплектации поставляется пресс-головка.
Ø пресс-головки – 53мм
Высота пресс-головки – 65мм

Вал штока без пресс-головки.
Ø штока – 39мм
Макс. ход штока – 150мм

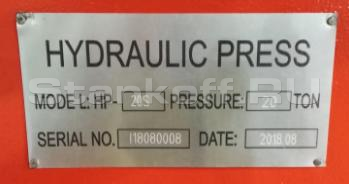

Шильдик станка

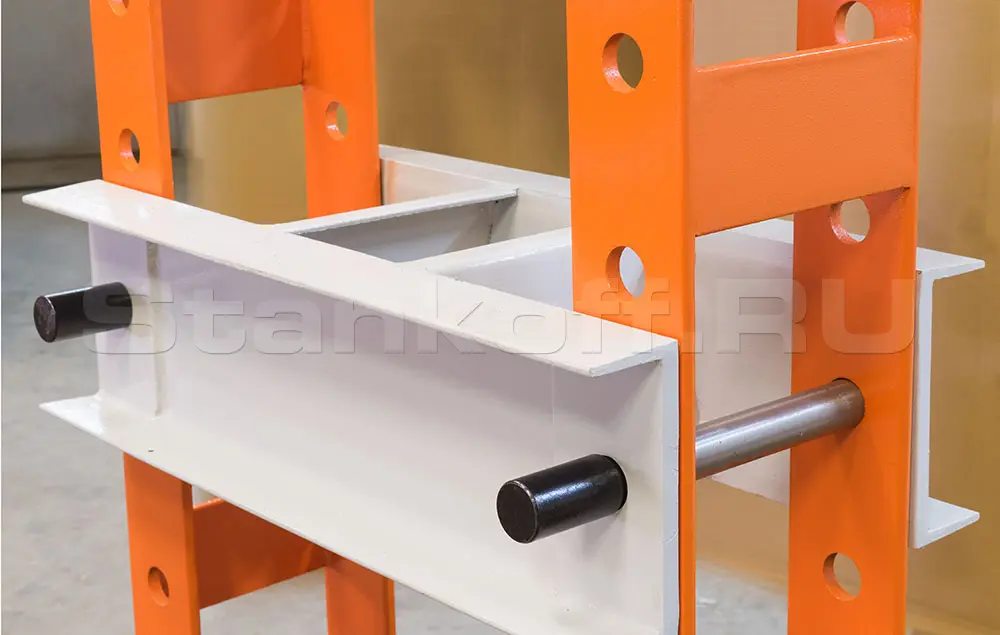

Рычаги крепления стола - Ø=28мм.
Рычаги крепления стола - L= 280мм (гладкая часть)/ L= 360мм (общая длина).
Ø отв. крепления стола на сварных опорах - Ø=30мм.
Толщина стенки сварных опор – 9мм.
Основа рабочего стола – два швеллера 20 с двумя рёбрами жёсткости, установленными под углом к друг другу.

Рабочая ёмкость станка.
Макс. ход штока без пресс-головки.
Стандартная комплектация:
Рабочие блоки – 2шт
Пресс-головка – 1шт

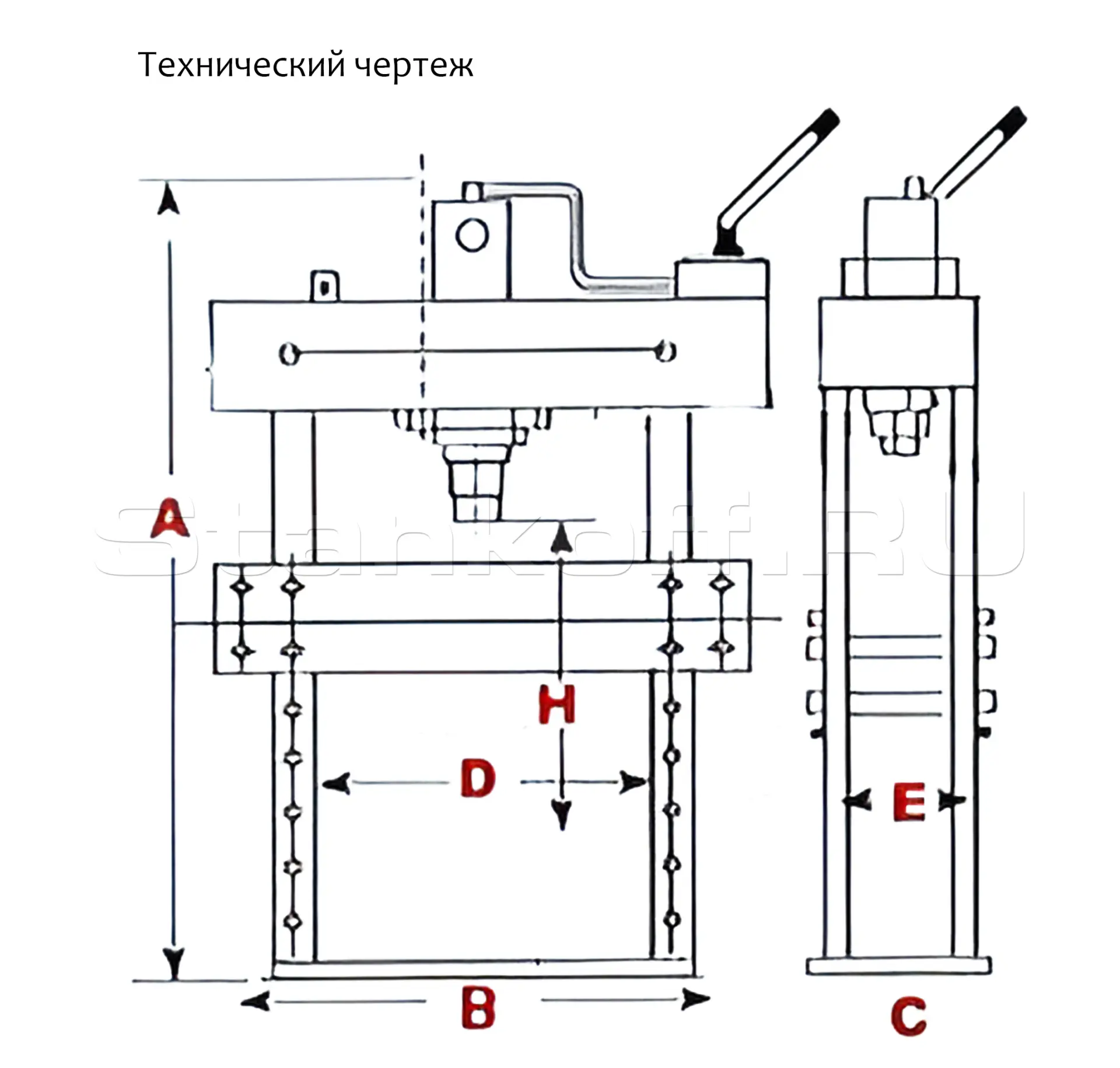

Технический чертеж

А – общая высота станка 1650 мм
B – общая ширина станка (по ножным опорам) 800 мм
B – общая ширина станка (верхняя часть станка + гидростанция) 880 мм
С – общая глубина станка 600 мм
D – расстояние между опорами 490 мм
Е – боковое расстояние межу опорами

А – общая высота станка 1650 мм
B – общая ширина станка (по ножным опорам) 800 мм
B – общая ширина станка (верхняя часть станка + гидростанция) 880 мм
С – общая глубина станка 600 мм
D – расстояние между опорами 490 мм
Е – боковое расстояние межу опорами


Производитель: Stalex

Родина бренда: Китай

Техническая характеристика гидравлического пресса HP-20S
Усилие, кН 200
Усилие, тонн 20
Давление, МПа 50
Макс. ёмкость, мм

150+530

(H: ход + перемещение стола)

Ход штока, мм 150
Два скоростных режима гидростанции, мм
  • Холостой режим – ход поршня за одно нажатие рукоятки 4,5мм

  • Рабочий режим – ход поршня за одно нажатие рукоятки 1,0мм

Расстояние от пола до основания рукоятки гидростанции, мм 1500
Перемещение стола

5 позиций с промежутком 132,5мм

(общее перемещение стола: 132,5мм+132,5мм+132,5мм+132,5мм="530мм)

Рабочий размер стола, мм

490х365" (ШхГ)

(200мм – расстояние между верхними частями рёбер жёсткости рабочего стола)
Общие размеры стола, мм

490х365 (ШхГ)

(D: Ширина 490мм – расстояние между опорами)

(Ширина 700мм – расстояние стола вкл. ширину опор)

Рычаги крепления стола, мм Ø="28/ L=280мм
Ø отв. крепления стола на сварных опорах, мм Ø=30
Толщина стенки сварных опор, мм t=9
Толщина стенки верхней части станка, мм t=5
Размеры упаковки, мм (ШхГхВ) 1000х800х1800
Упаковка фанерный ящик
Стандартная комплектация

Рабочие блоки – 2"шт

Пресс-головка – 1шт

Масса, кг (нетто) 170
Масса, кг (брутто) 240
