Пресс гидравлический напольный HPB-790
| Усилие, кН | 500 |
| Усилие, тонн | 50 |
| Номинальное давление, МПа | 25 |
| Производительность масляного насоса | 7.0 л / мин |
| Мощность мотора | 3 кВт |
| Рабочее напряжение | 380В - 50Гц - 3 фазы |
| Макс. длина сгибания | 790 мм |
Макс. толщина гибки на ширину 400 мм Сталь 3 (Ст3сп) Алюминий АМц Нержавейка 12Х18Н10Т |
8мм 8мм 6мм |
Макс. толщина гибки на ширину 790 мм Сталь 3 (Ст3сп) Алюминий АМц Нержавейка 12Х18Н10Т |
5мм 5мм 4мм |
| Макс. ёмкость, мм | 540 (H: ход + перемещение стола) |
| Ход штока, мм | 220 |
| Гидростанция станка имеет 3 положения работы | Рычаг в право – рабочий ход Среднее положение рычага – стоп Рычаг влево – обратный ход штока в верх |
| Расстояние от пола до рычага переключения гидростанции, мм | 1230 |
| Перемещение стола | 5 позиций с промежутком 135мм (общее перемещение стола: 135мм+135мм+135мм+135мм="540мм) |
| Рабочий размер стола, мм | 770х345" (ШхГ) |
| Общие размеры стола, мм | 795х295 (ШхГ) (D: Ширина 795мм – расстояние между опорами) (Ширина 955мм – расстояние стола вкл. ширину опор) |
| Рычаги крепления стола, мм | Ø="38/ L=340мм |
| Ø отв. крепления стола на сварных опорах, мм | Ø=42 |
| Толщина стенки сварных опор, мм | t=20/t=6 |
| Толщина стенки верхней части станка, мм | t=18 |
| Размеры упаковки, мм (ШхГхВ) | 1450х650х2000 |
| Упаковка | фанерный ящик |
| Стандартная комплектация | Матрица – 1шт (длина 785мм, 5 ручьёв) Пуансон – 1шт (длина 783"мм) Дополнительные уплотнительные кольца |
| Масса, кг (нетто) | 624 |
| Масса, кг (брутто) | 695 |
Конструктив
Одноцилиндровый листогибочный гидравлический пресс Stalex HPB-790 предназначен для работы в мастерских и на единичных и серийных производствах. Стальная надёжная конструкция гарантирует необходимую жесткость и устойчивость станка при ежедневном использовании. Рабочий стол можно перемещать вертикально, что значительно увеличивает рабочую высоту оборудования и облегчает работу. Подъем может происходит с помощью цепи через главный цилиндр. Контроль давления в надежной и высокоточной гидравлической системе осуществляется по манометру. Удобное управление станком позволяет изменять длину хода поршня цилиндра.
Особенности
- Стальная надежная конструкция
- Надежная и высокоточная гидравлическая система
- Контроль давления по манометру
- Удобное управление станком
- Рабочий стол перемещается вверх и вниз
Габаритные размеры
B – общая ширина станка (по ножным опорам) - 1100 мм
B – общая ширина станка (верхняя часть станка + гидростанция) - 1290 мм
С – общая глубина станка - 500 мм
D – расстояние между опорами - 795 мм
Е – ширина опор - 250 мм

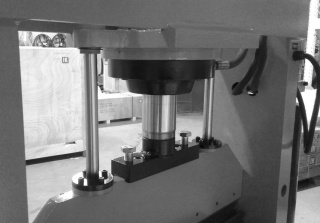

Конструктивные особенности
- Рычаг в право – рабочий ход;
- Среднее положение рычага – стоп;
- Рычаг влево – обратный ход штока в верх.
Время опускание штока на макс. длину 220мм (макс. ход) – 34 секунд (без нагрузки).
Время обратного подъёма штока – 25 секунд (без нагрузки).
(D: Ширина 795мм – расстояние между опорами)
(Ширина 950мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина).
Ø отв. крепления стола на сварных опорах - Ø=42мм.
Толщины стенок сварных опор – 20/6мм.
Толщина горизонтальной части стола (рабочая поверхность) – 28мм.
Ø отверстия в рабочей части стола – 90мм.
Ширина первого ручья – 47мм
Ширина второго ручья – 32мм
Ширина третьего ручья – 24мм
Ширина четвёртого ручья – 18мм
Ширина пятого ручья – 14мм
Характеристики
| Усилие, кН | 500 |
| Усилие, тонн | 50 |
| Номинальное давление, МПа | 25 |
| Производительность масляного насоса | 7.0 л / мин |
| Мощность мотора | 3 кВт |
| Рабочее напряжение | 380В - 50Гц - 3 фазы |
| Макс. длина сгибания | 790 мм |
Макс. толщина гибки на ширину 400 мм Сталь 3 (Ст3сп) Алюминий АМц Нержавейка 12Х18Н10Т |
8мм 8мм 6мм |
Макс. толщина гибки на ширину 790 мм Сталь 3 (Ст3сп) Алюминий АМц Нержавейка 12Х18Н10Т |
5мм 5мм 4мм |
| Макс. ёмкость, мм | 540 (H: ход + перемещение стола) |
| Ход штока, мм | 220 |
| Гидростанция станка имеет 3 положения работы | Рычаг в право – рабочий ход Среднее положение рычага – стоп Рычаг влево – обратный ход штока в верх |
| Расстояние от пола до рычага переключения гидростанции, мм | 1230 |
| Перемещение стола | 5 позиций с промежутком 135мм (общее перемещение стола: 135мм+135мм+135мм+135мм="540мм) |
| Рабочий размер стола, мм | 770х345" (ШхГ) |
| Общие размеры стола, мм | 795х295 (ШхГ) (D: Ширина 795мм – расстояние между опорами) (Ширина 955мм – расстояние стола вкл. ширину опор) |
| Рычаги крепления стола, мм | Ø="38/ L=340мм |
| Ø отв. крепления стола на сварных опорах, мм | Ø=42 |
| Толщина стенки сварных опор, мм | t=20/t=6 |
| Толщина стенки верхней части станка, мм | t=18 |
| Размеры упаковки, мм (ШхГхВ) | 1450х650х2000 |
| Упаковка | фанерный ящик |
| Стандартная комплектация | Матрица – 1шт (длина 785мм, 5 ручьёв) Пуансон – 1шт (длина 783"мм) Дополнительные уплотнительные кольца |
| Масса, кг (нетто) | 624 |
| Масса, кг (брутто) | 695 |
