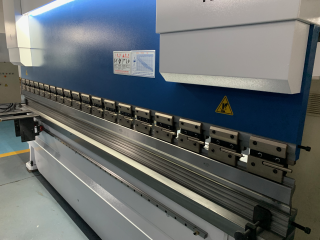

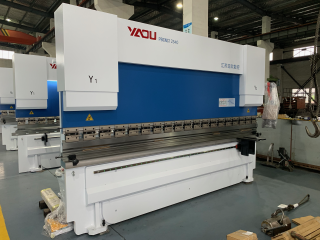

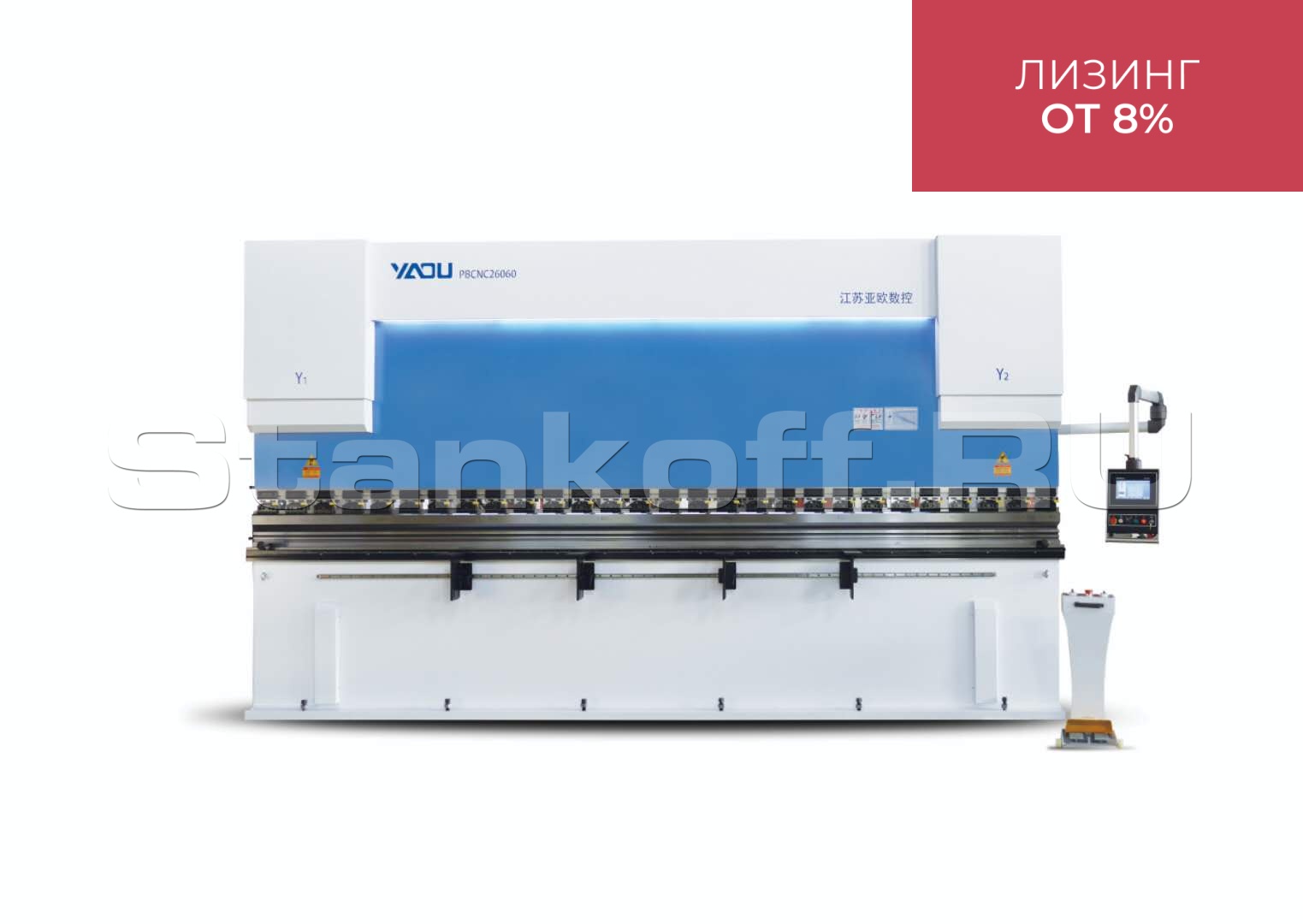

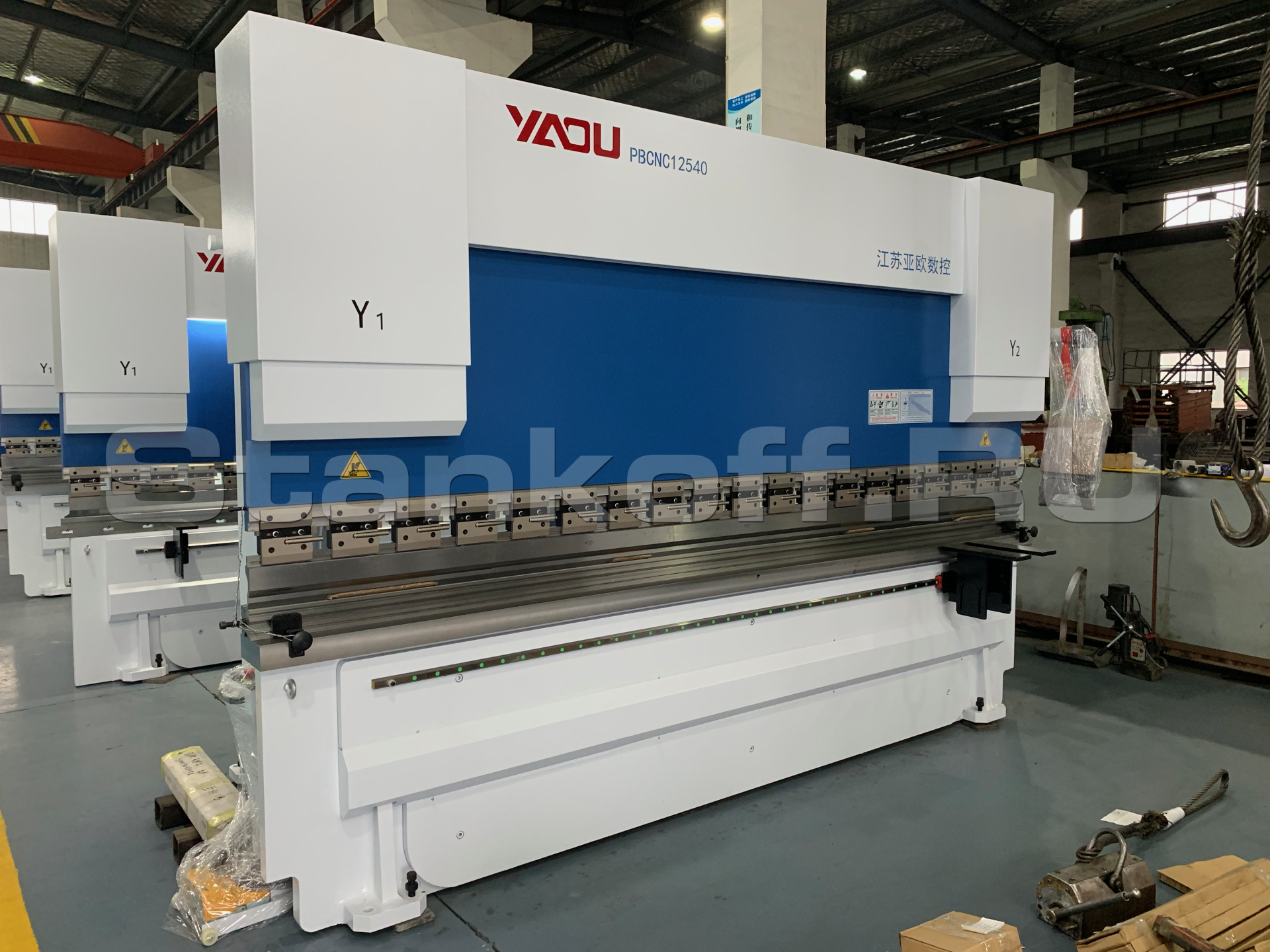

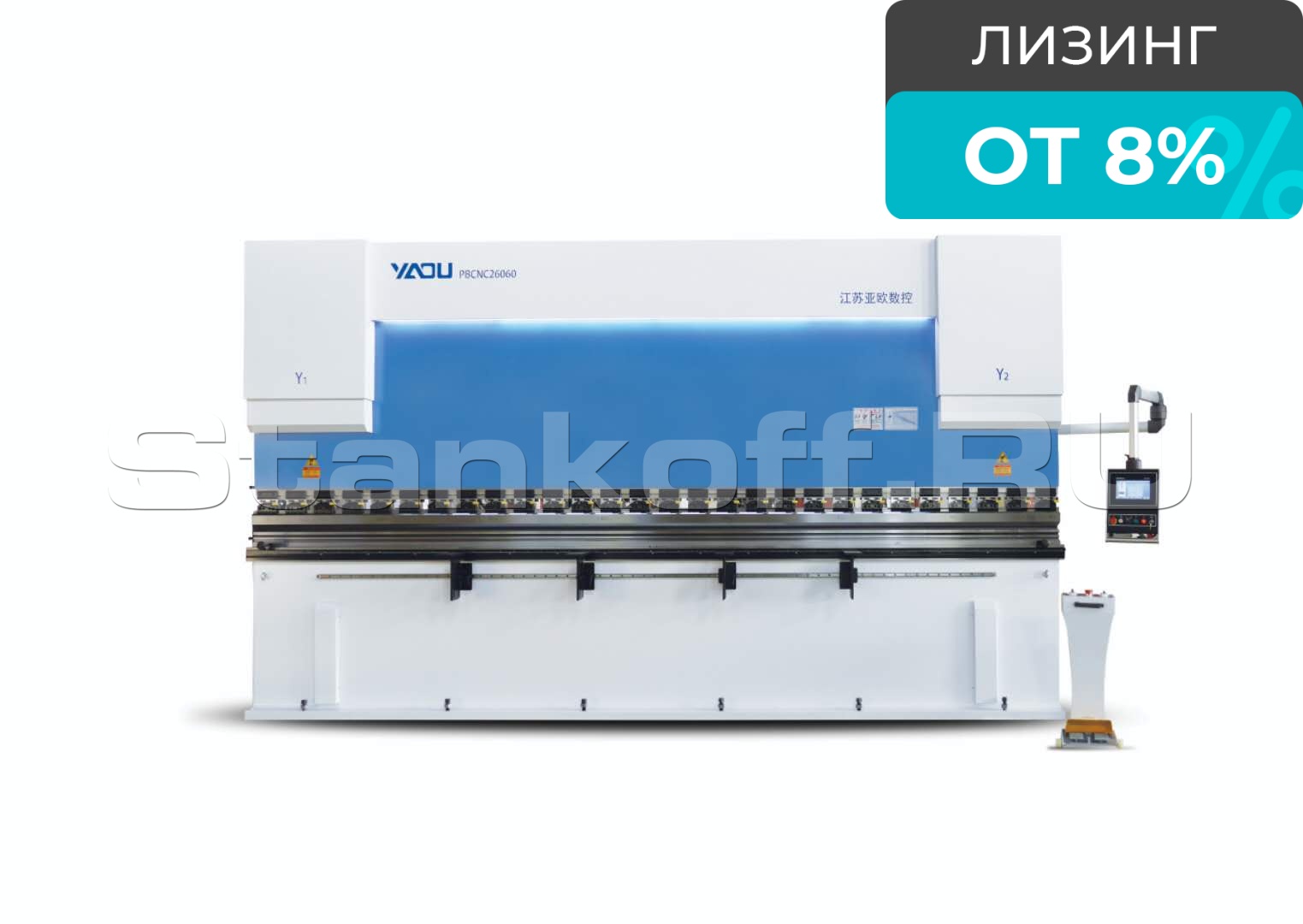

Синхронизированный гидравлический листогибочный станок с ЧПУ WE67K 100/3200 4 axis

Наличие уточняйте

Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Ильнур Сафин

Хотите мы Вам перезвоним? Да

Прессы серии WE67K, оснащенные современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку листового металла. Синхронизация работы гидроцилиндров обеспечивается электромагнитными клапанами, контролируемые системой ЧПУ. Прессы являются базовыми для создания высокомеханизированных и автоматизированных участков обработки листового металла с высоким качеством продукции, хорошей производительностью и удобством в работе.

Краткое описание и основные особенности:

  • Рама изготовлена из специальной стали и собрана в коробчатую конструкцию что позволяет обеспечивать высокую жесткость с хорошими показателями точности станка при высокой скорости работы;
  • Гидравлическая компенсация прогиба рабочего стола с равномерной величиной ввода пуансона в матрицу по всей длине гибки, что обеспечивает выполнение заданных параметров сгибания в автоматическом режиме;

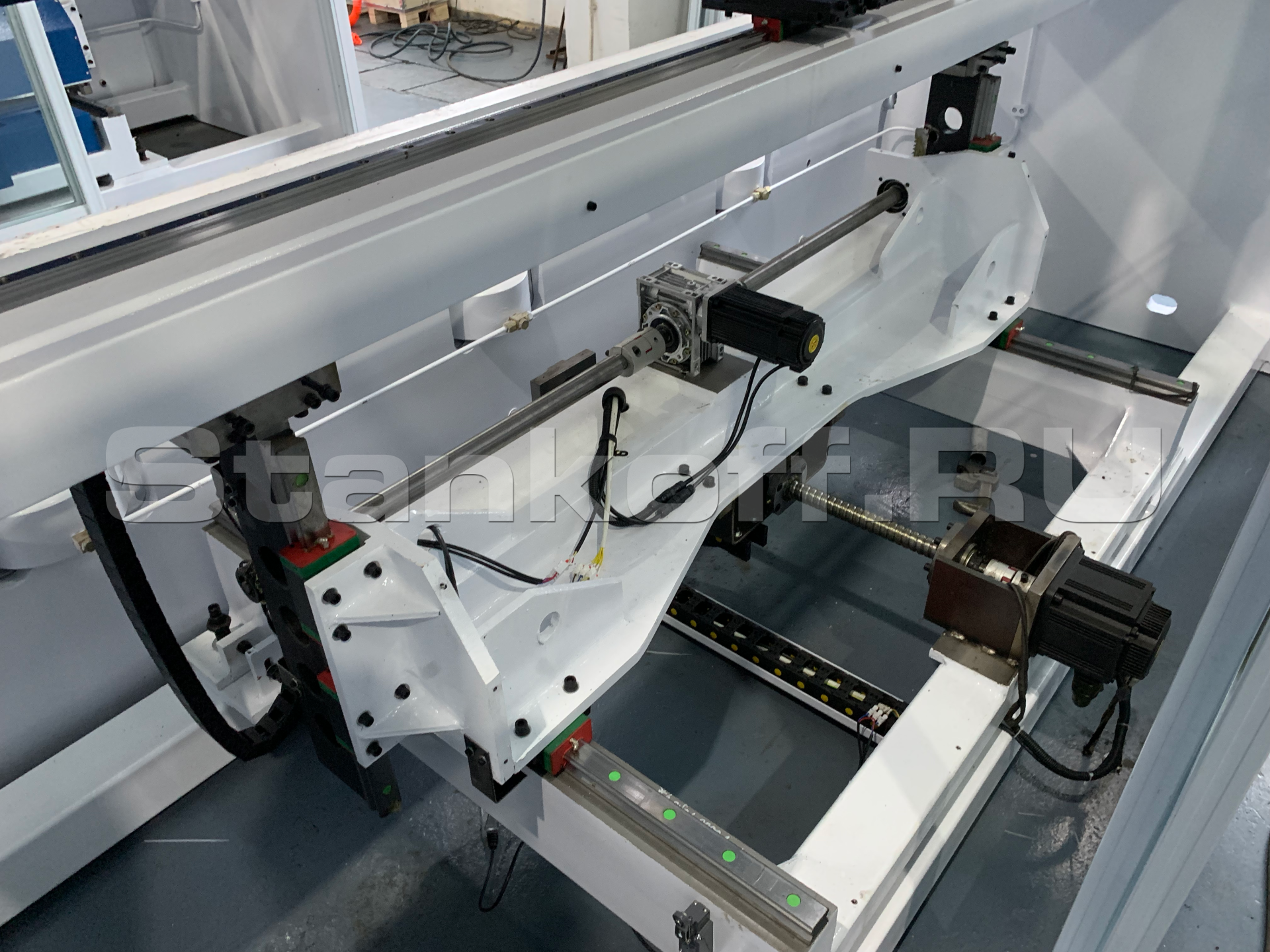

  • На прессе установлен задний упор с комплектом упорных блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ (Оси: X1, X2, R);
  • Пресс оснащен удобной в эксплуатации и многофункциональной системой ЧПУ, производство Нидерланды, оборудованная мощным и интуитивно понятным графическим интерфейсом, идеальное сочетание простоты и технологической мощности.
  • Система ЧПУ – автоматически вычисляет и оптимизирует работу пресса, показывая на графическом дисплее последовательность гибки, выводя на дисплей для оператора каждый шаг работы и сообщает о возможных ошибках, которые может совершить оператор;
  • Простое использование интерфейса, предполагает быструю и простою переналадку на новый производственный процесс.
  • Обеспечивает автоматические циклы гибки листового материала;
  • Позволяет использовать систему быстрой смены инструмента;
  • Обеспечена современная система защиты рабочей зоны.

Преимущества

  • Высокая точность (±0.01 мм);
  • Стабильность и высокая скорость работы;
  • Низкий уровень шума;
  • Приятный внешний вид;
  • Легкость эксплуатации;
  • Высокий уровень надежности;
  • Пылезащита;
  • Долговечность.

Комплектация

  1. Устройство ЧПУ: 2D-графический сенсорный контроллер Delem DA58T (Нидерланды), управление 4-мя осями (Y1+Y2+X+R, Z1, Z2) и компенсацией прогиба (V);
  2. Главный двигатель Siemens (Германия);
  3. Серводвигатель Estun по осям X, R;
  4. Электрические компоненты Schneider Electrics (Франция);
  5. Дверь электрощита с концевым выключателем;
  6. Клапан Bosch-Rexroth (Германия);
  7. Электронно-оптические линейки положения ползуна FAGOR (Испания);
  8. Электрическая регулировка z1,z2;
  9. Передние поддерживающие опоры;
  10. Гидравлическая система компенсации прогиба траверсы, управляемая ЧПУ;
  11. Боковое защитное ограждение с двух сторон и заднее защитное ограждение;
  12. Система быстрого зажима инструмента AMADA-PROMECAM;
  13. Задняя оптическая защита;
  14. Стандартный комплект оснастки.

Особенности

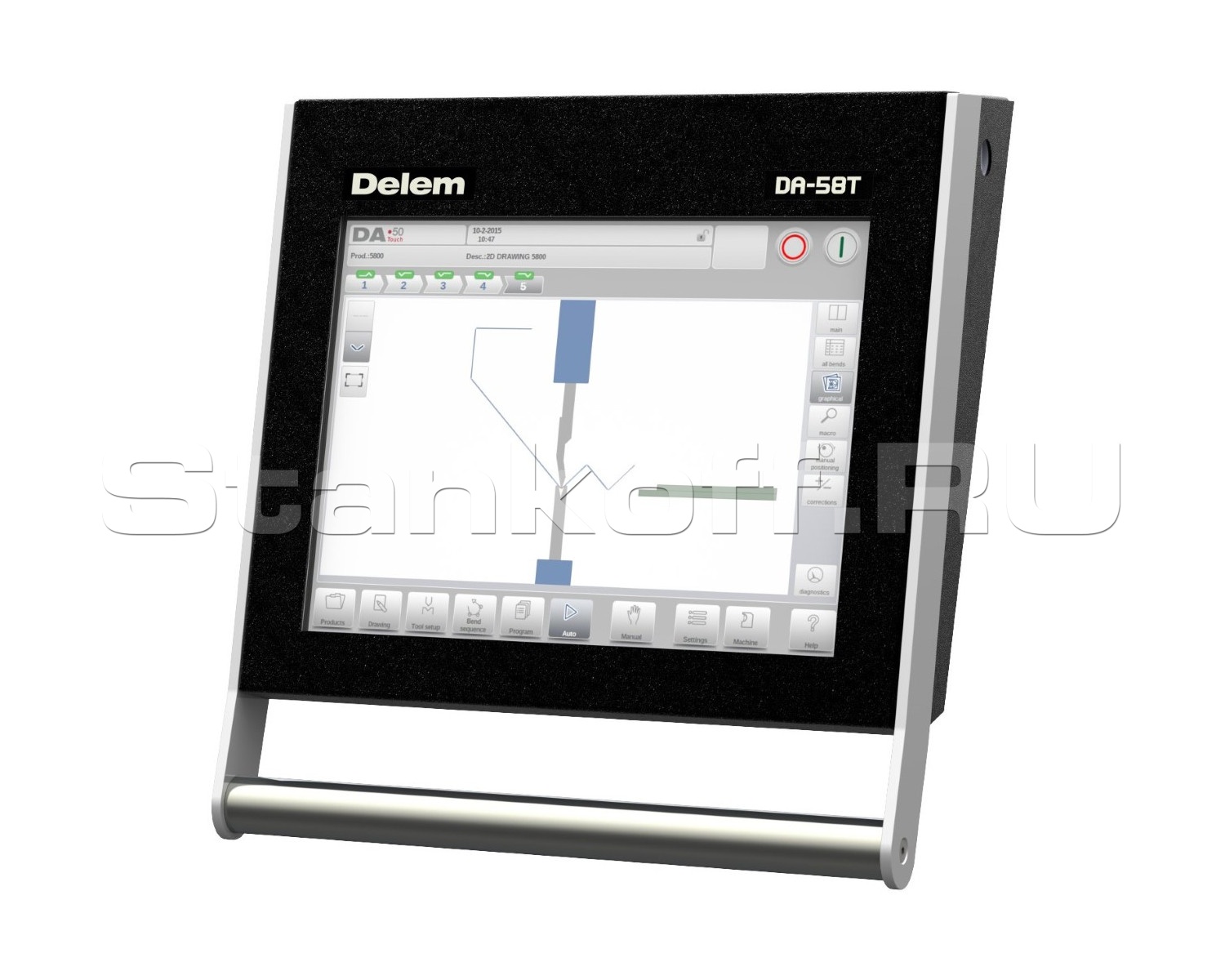

Контроллер DELEM DA58T

Серия контроллеров DA-58T нового поколения предлагает самое легкое программирование, основанное на графическом пользовательском интерфейсе Delem.
DA-58T представляет собой современное комплексное решение для графического управления 2D для гибочных гидравлических прессов. Его 15-дюймовый цветной TFT с высоким разрешением, с технологией multi-touch промышленного класса, обеспечивает доступ к проверенному пользовательскому интерфейсу Delem, который позволяет осуществлять прямую взаимосвязь между программным обеспечением и фактическим производством.
Регулировка машины и тестовые изгибы сводятся к минимуму с помощью быстрой и легкой последовательности работы с имитированием гибов. Программы с ЧПУ генерируются одним нажатием.
Можно сразу выполнять первый гиб, так как все перемещения осей вычисляются, а последовательность изгиба моделируется машиной и инструментами реального масштаба.
DA-58T предлагает:
• двумерное программирование
• автоматическое определение последовательности изгиба и вычисление столкновений
Режим симуляции DA-58T помогает оператору графически имитировать процесс изгиба продукта. Стандартными функциями управления станком являются Y1-Y2 и ось X. В качестве оси R или Z можно использовать вторую заднюю ось. Кроме того, контроль над прогибом является стандартным.
Функции DA-58T:
• 2D-графическое программирование на сенсорном экране
• 15-дюймовый цветной LCD TFT-дисплей с высоким разрешением
• 1024х768 пикселей
• LED подсветка
• Тачскрин
• Расчет последовательности гиба
• Управление бомбированием
• Управление сервомотором и преобразователем частоты
• Расширенные алгоритмы управления осью Y
• USB, периферийное взаимодействие
• Автономное программное обеспечение Profile-58TL
• Объем памяти 1Gb

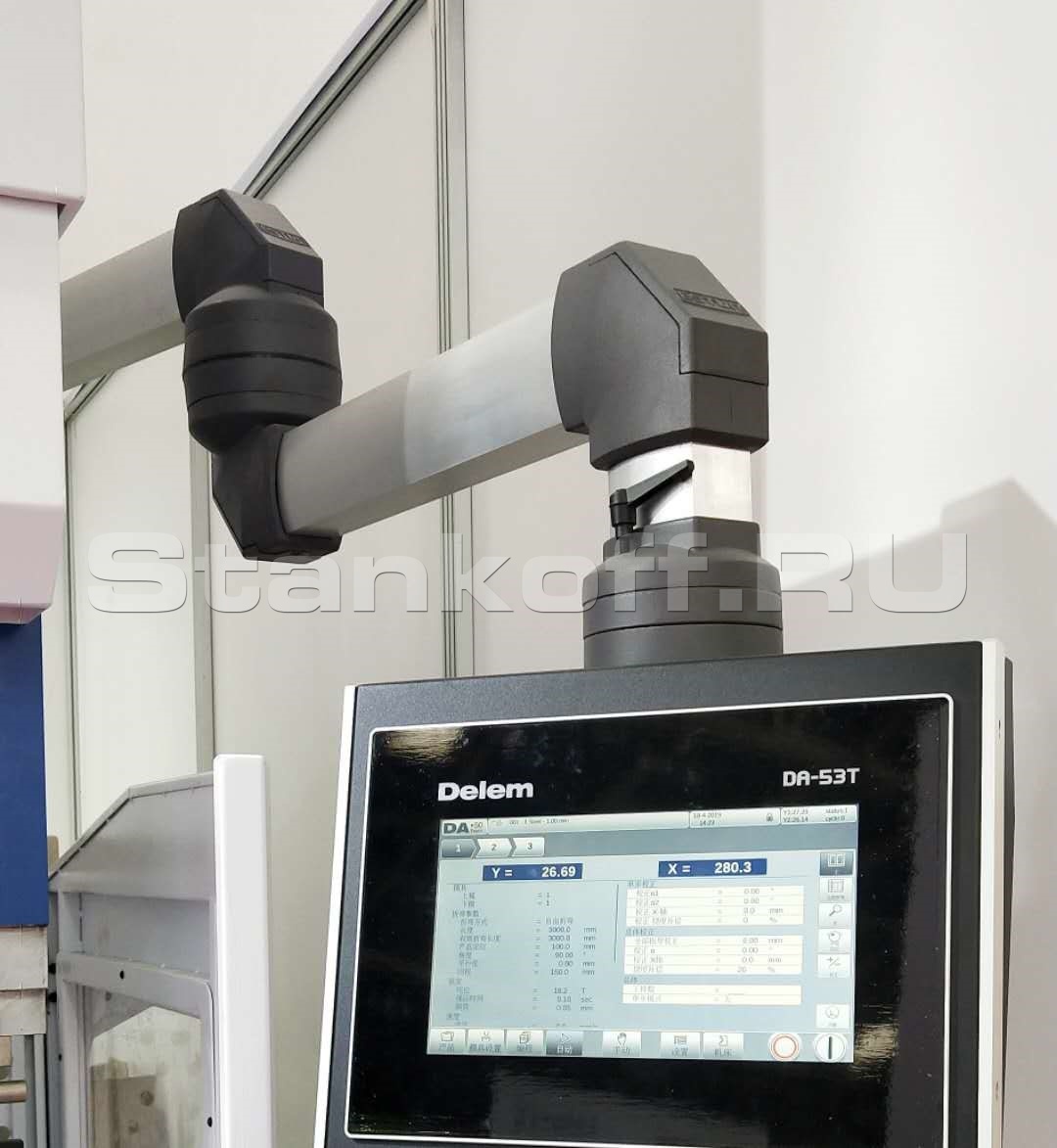

Поворотно-выдвижная консоль

Обеспечивает легкость и удобство в процессе оперирования станком

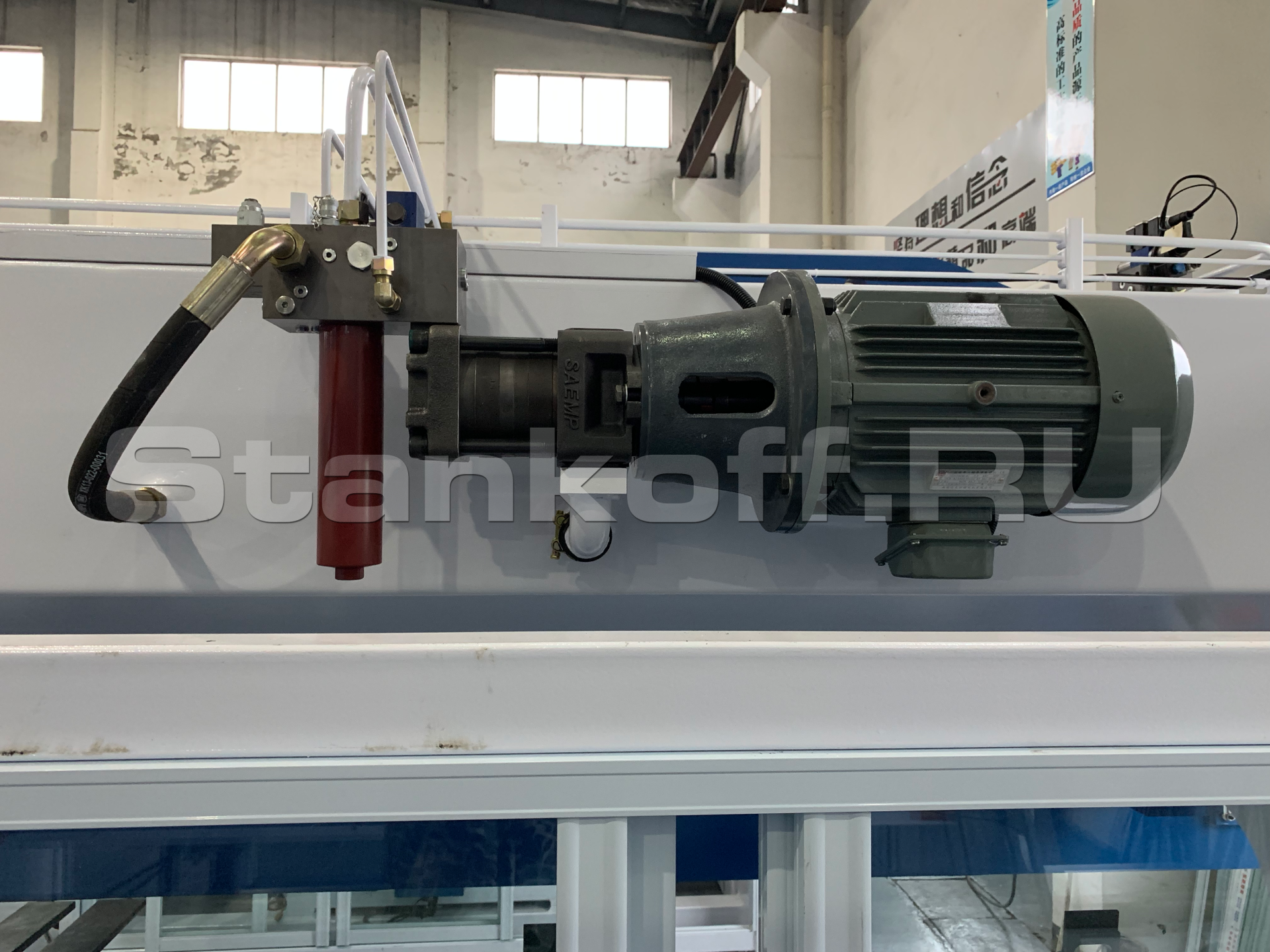

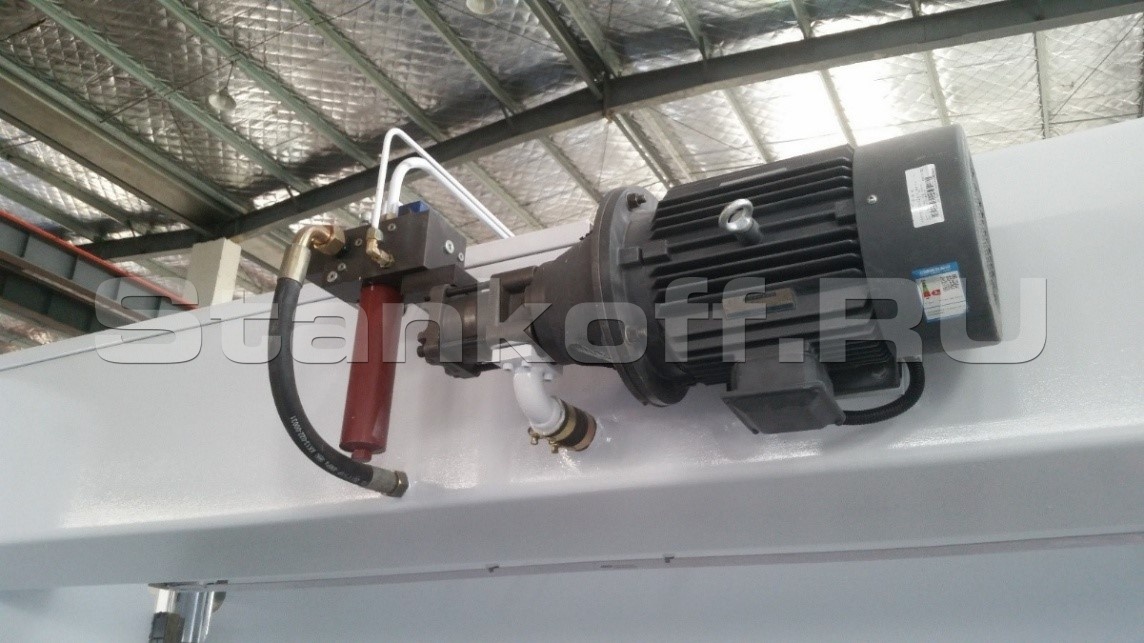

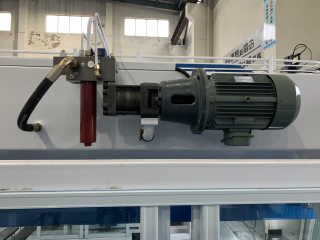

Главный двигатель Siemens

Основными преимуществами электродвигателей SIEMENS являются: не единожды доказанный на практике высокий КПД, соответствие европейским и международным нормам/стандартам, сниженные температурные нагрузки, повышенная способность перегрузки, а также бесшумность работы. За счет простоты обслуживания, электродвигатели SIEMENS используются во многих сферах. Обеспечивают долгий срок эксплуатации.

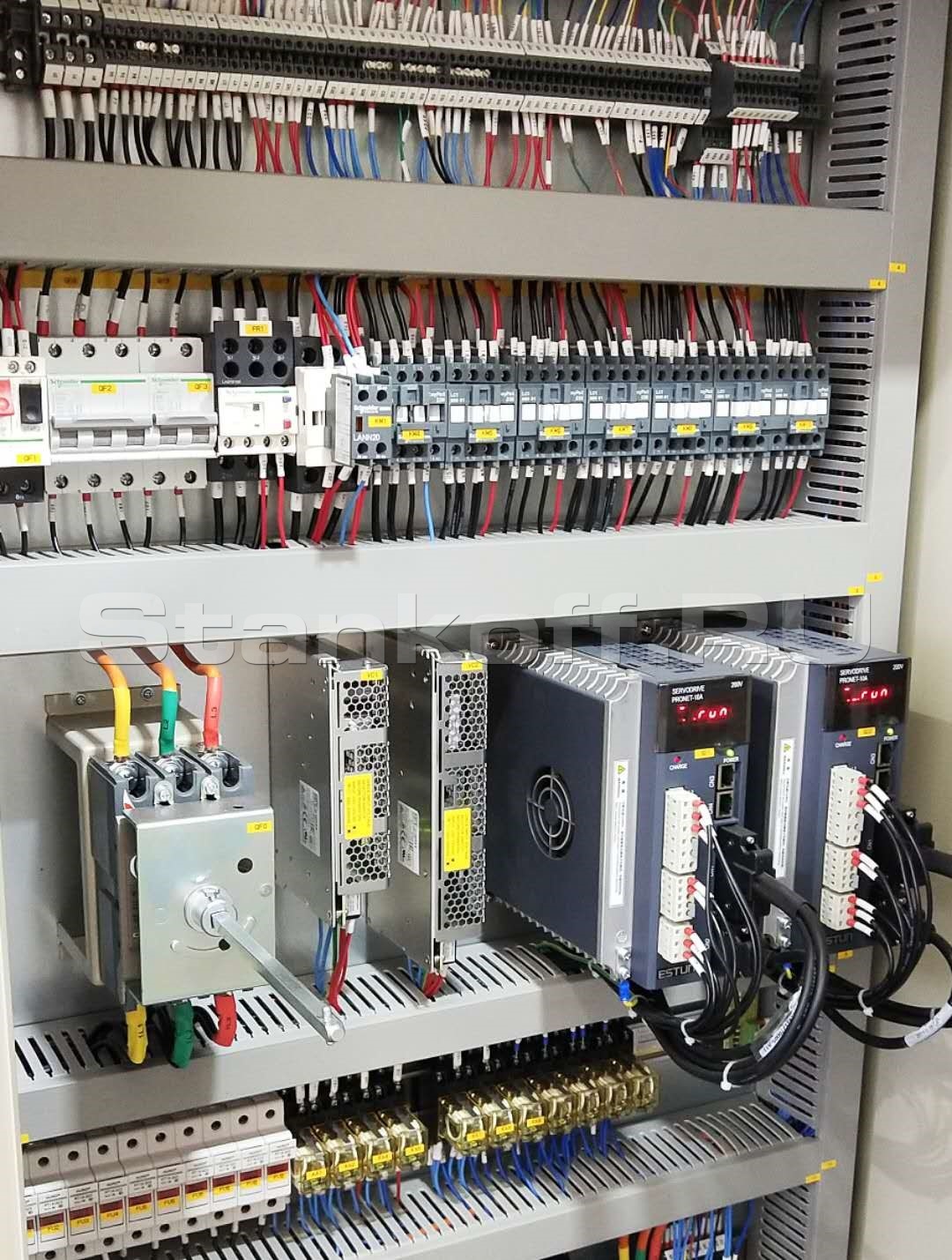

Электрические компоненты Schneider Electrics

Известный мировой производитель электротехнического оборудования. Компоненты от Schneider Electric работают стабильно даже при нестабильном электропитании.

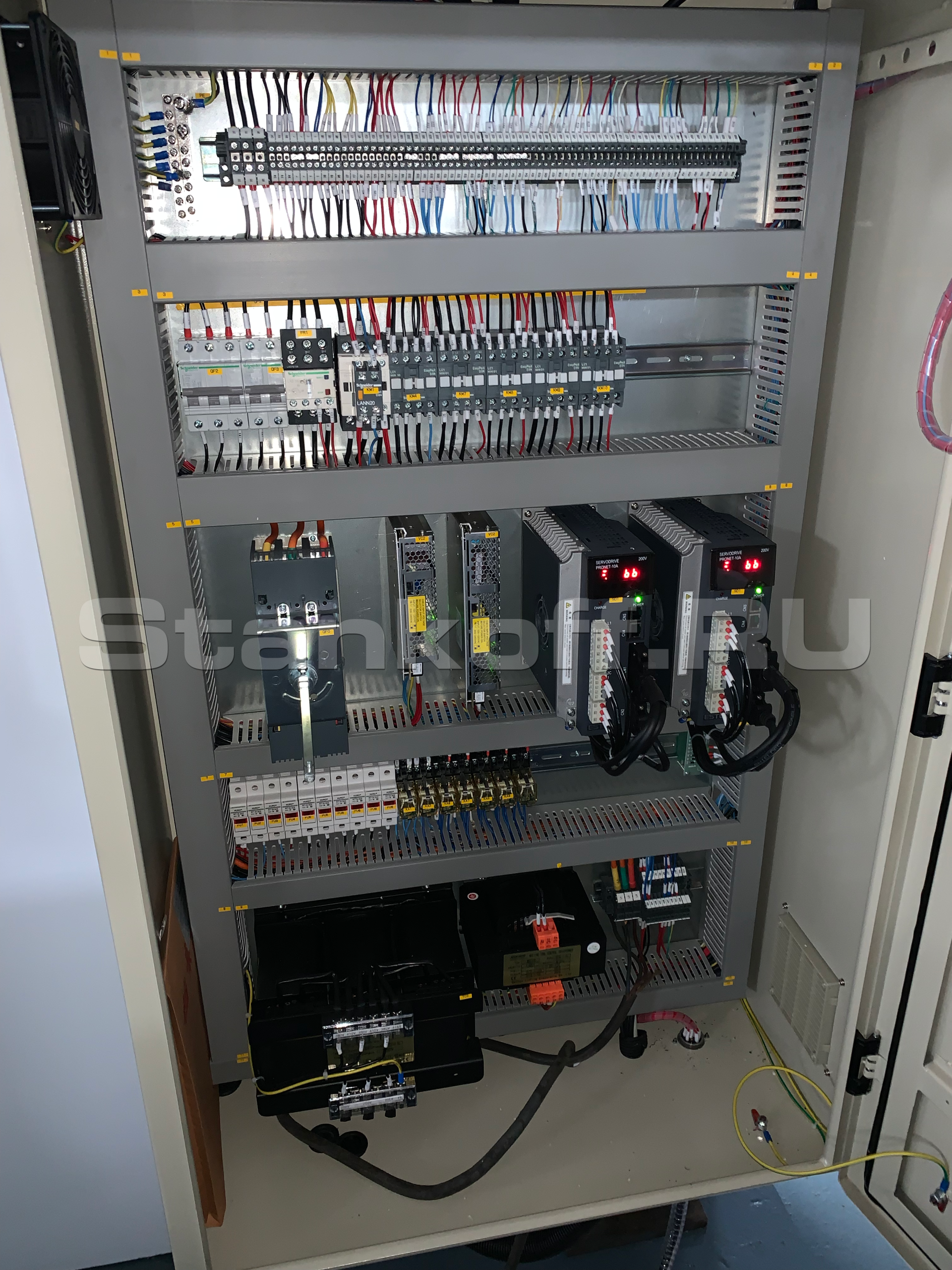

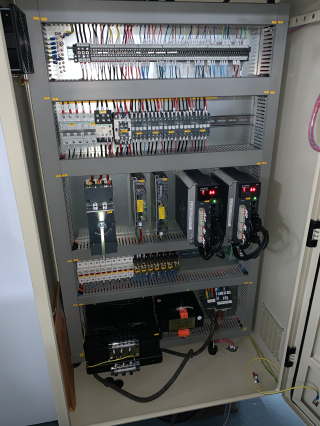

Дверь электрощита с концевым выключателем

Дверь электрощита с концевым выключателем

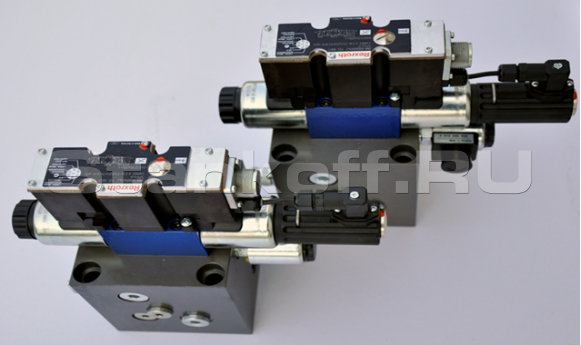

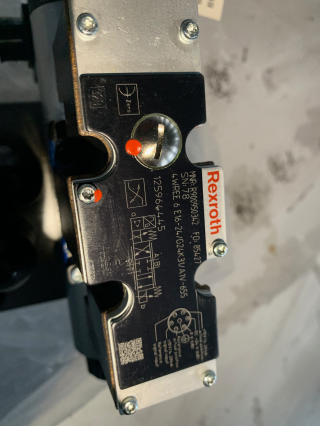

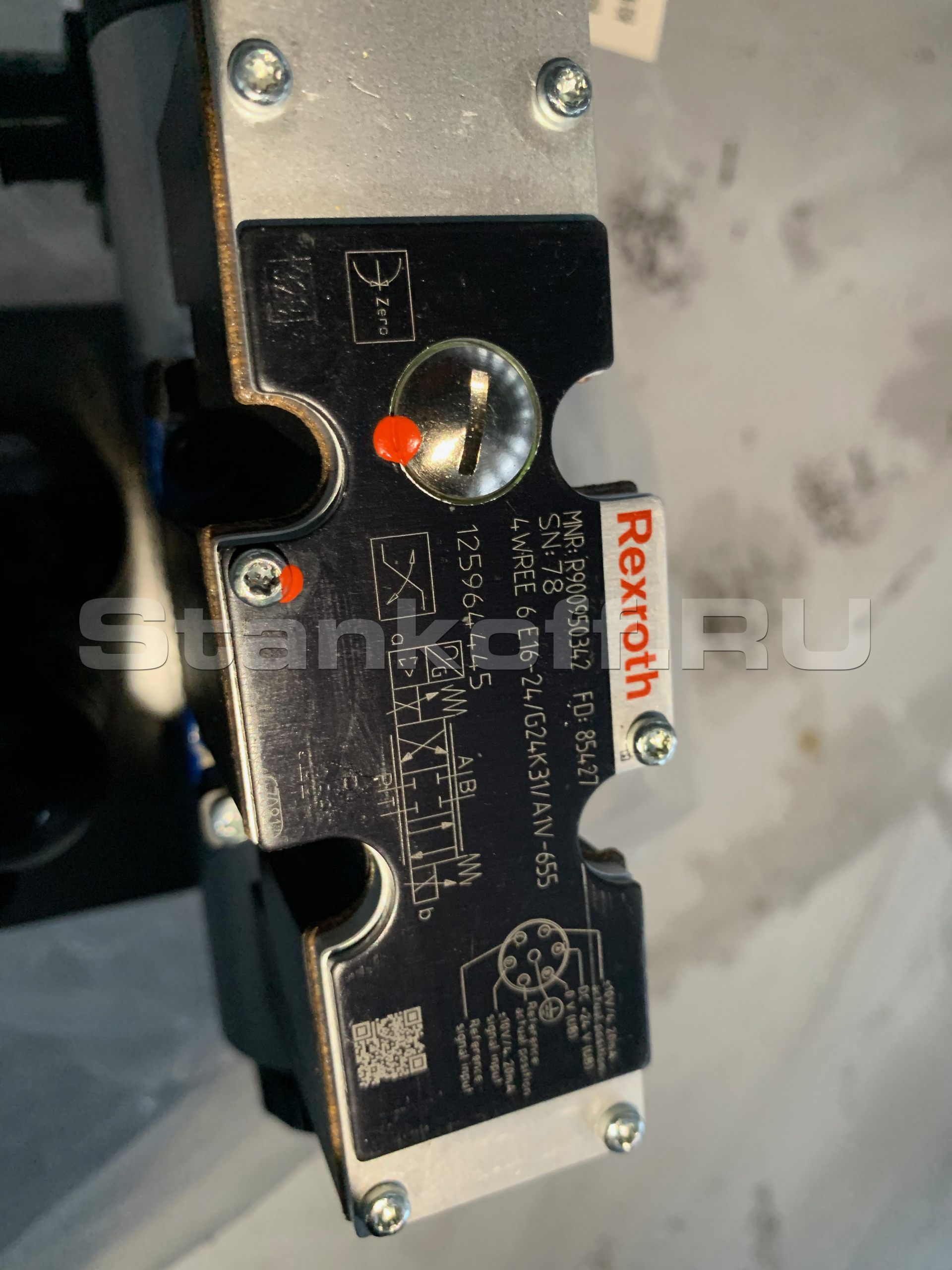

Гидравлическая система Bosch-Rexroth

Клапаны от всемирно известной компании Rexroth обеспечивают безотказную и стабильную работу гидросистемы. Пропорциональные клапаны на каждом гидроцилиндре для независимой работы Y1 и Y2.

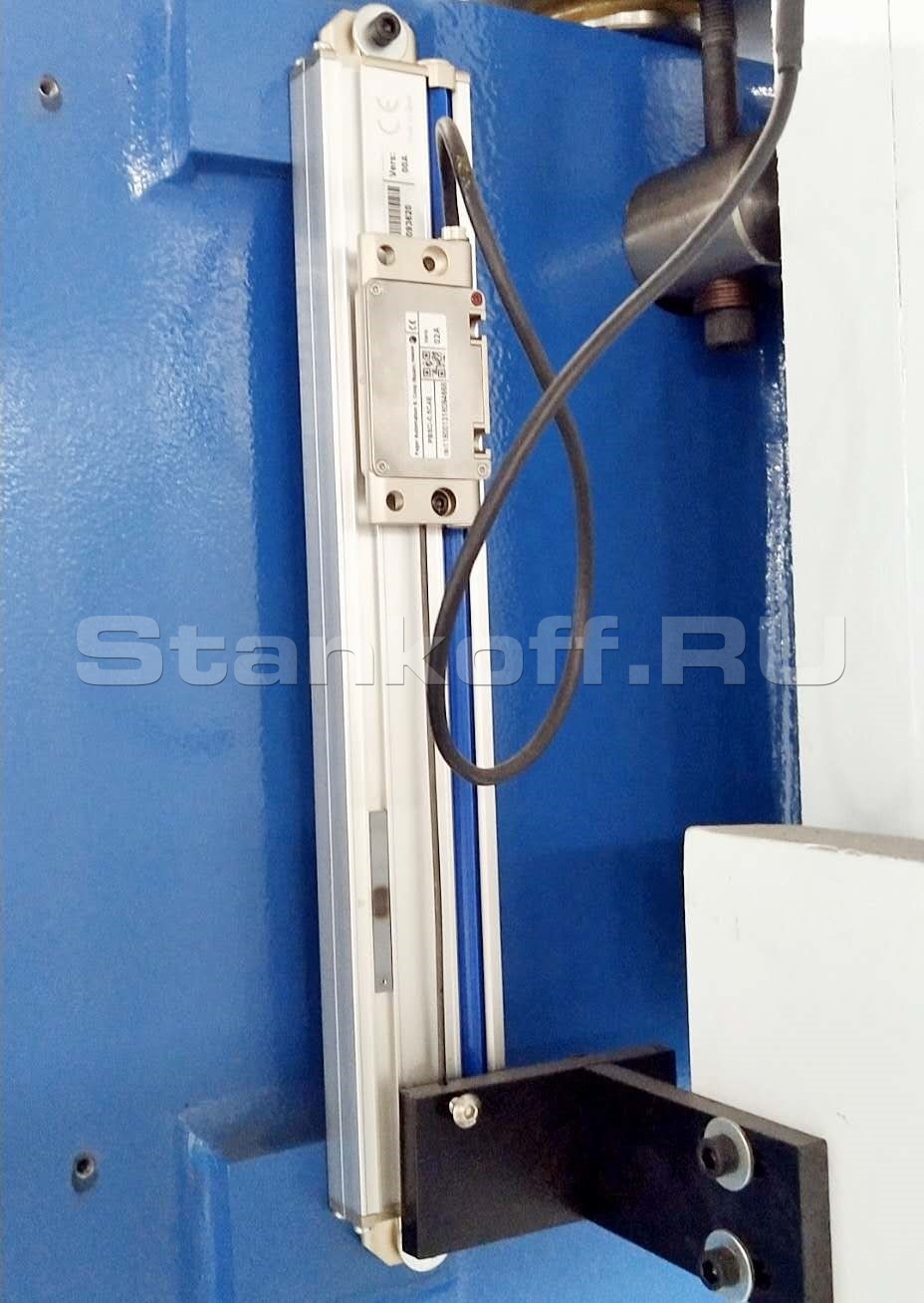

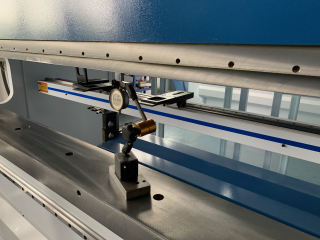

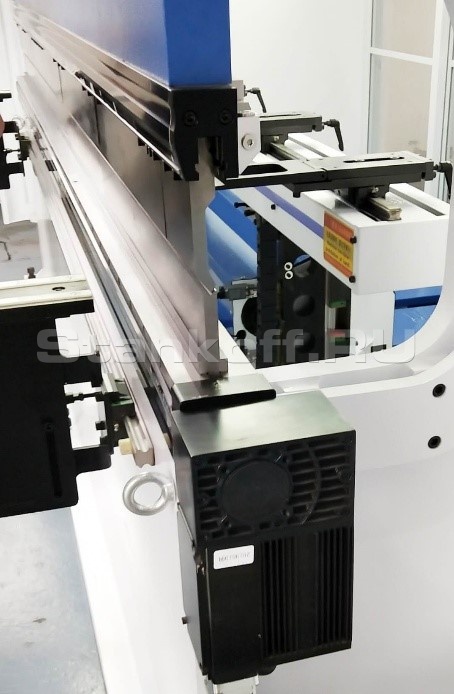

Электронно-оптическая линейка положения ползуна FAGOR

По бокам траверсы установлены оптические линейки, передающие информацию о положении траверсы стойке ЧПУ с точностью 0,01мм, тем самым осуществляется синхронизация между гидроцилиндрами Y1 и Y2.

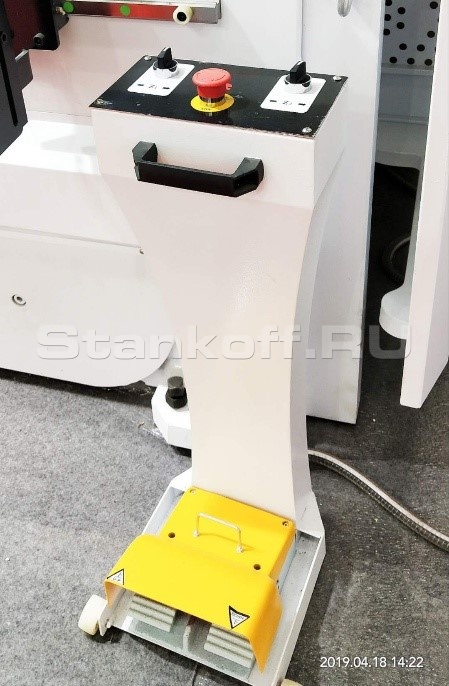

Выносная педаль управления, переключатель с кнопками управления Z1, Z2

Выносная педаль управления с кнопкой аварийной остановки, переключатель с кнопками управления Z1, Z2.
Оси Z1 и Z2 управляются вручную с кнопки. Электрорегулировка Z1, Z2 делает процесс безопасным.

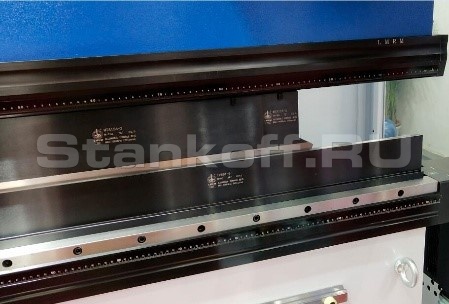

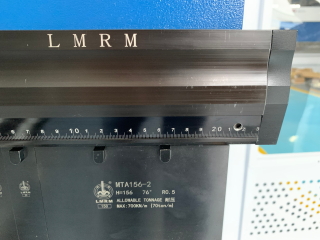

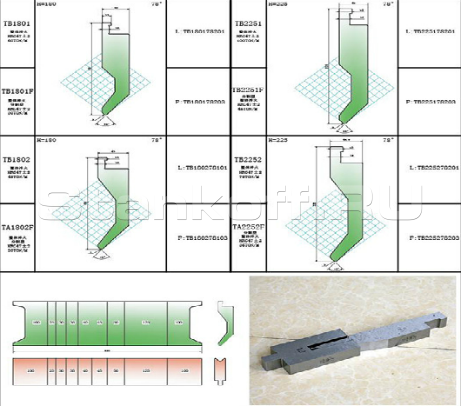

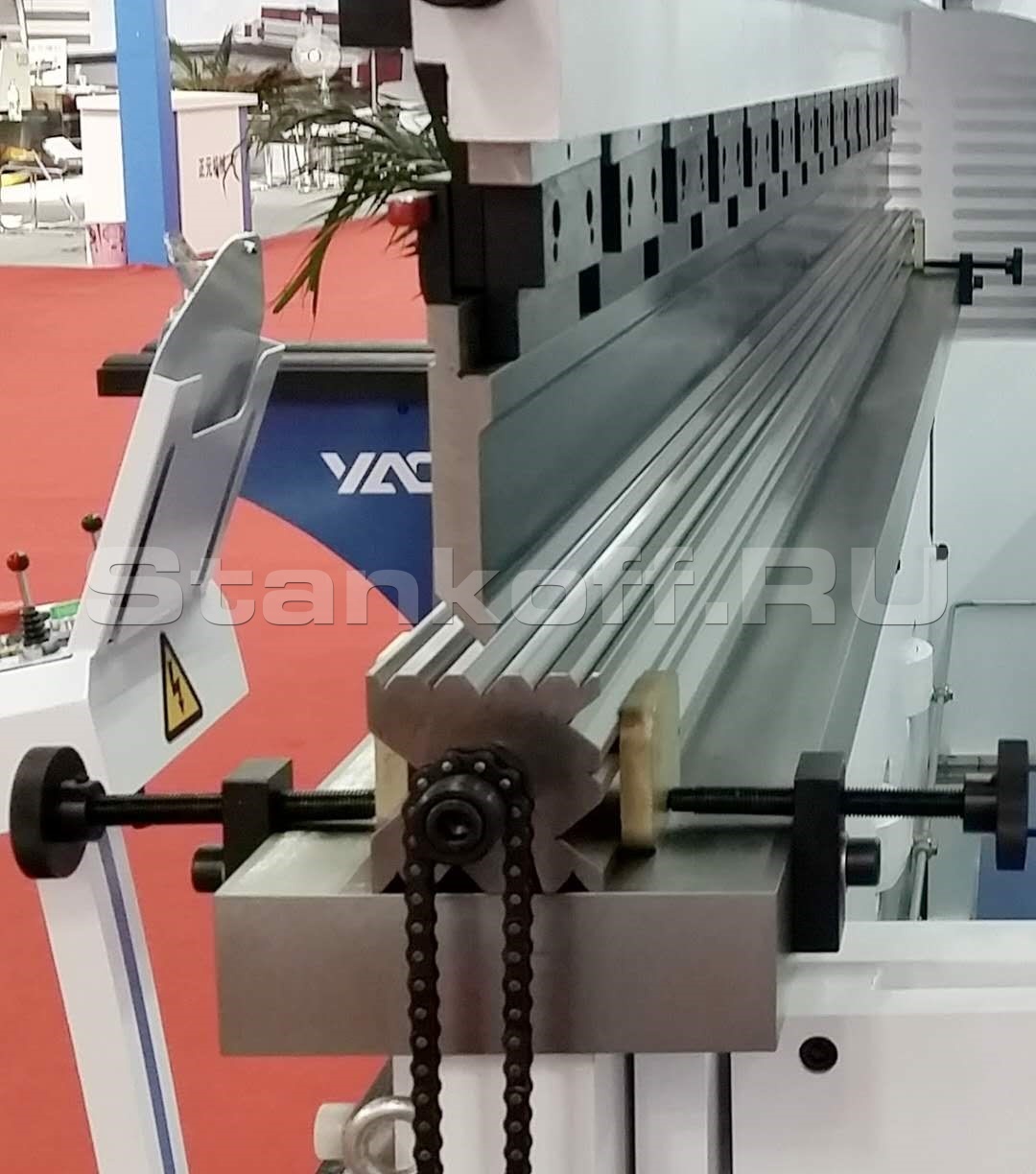

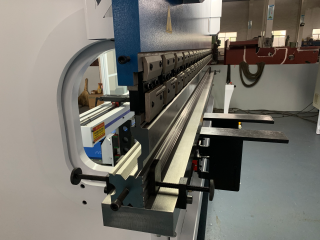

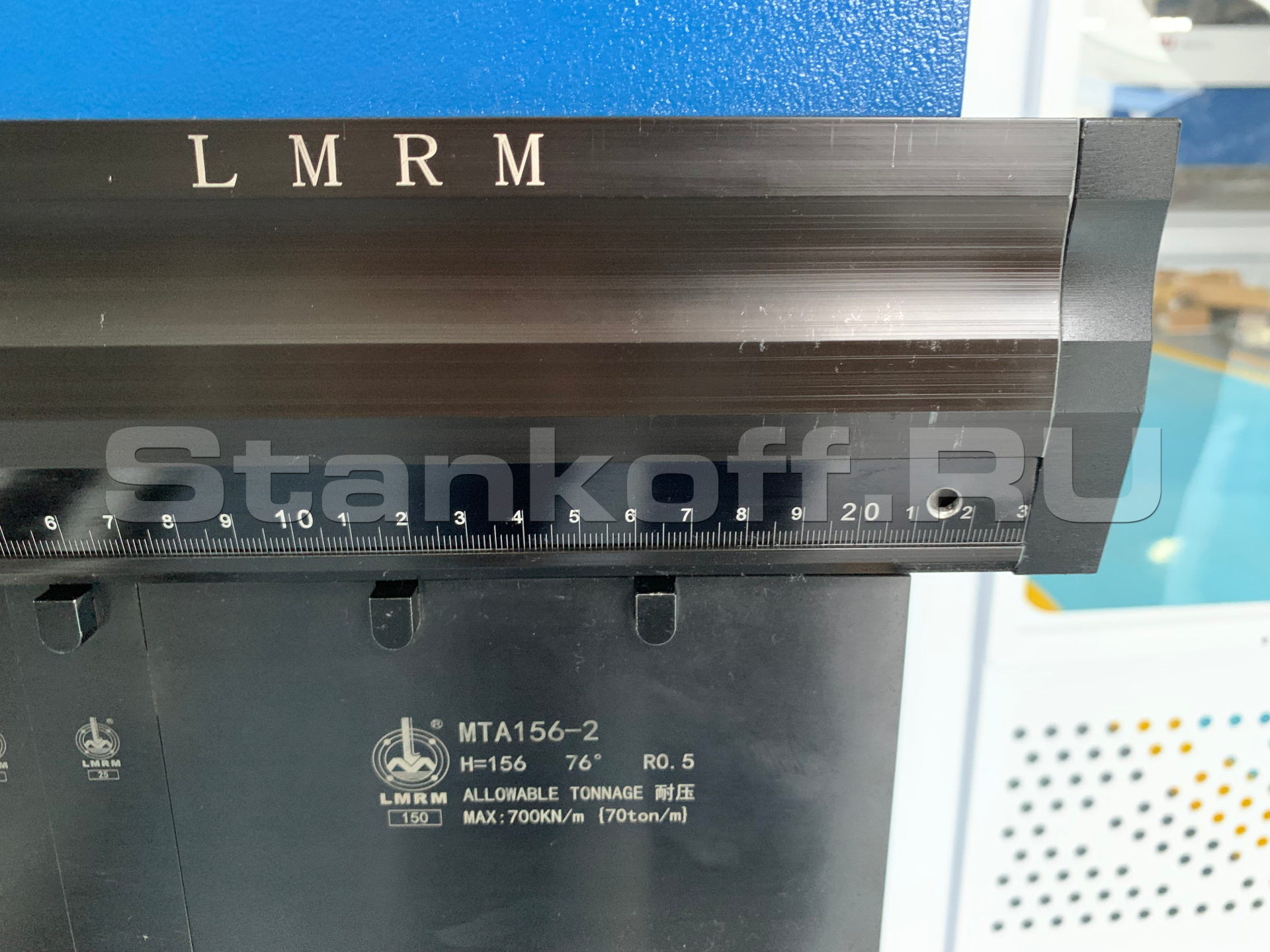

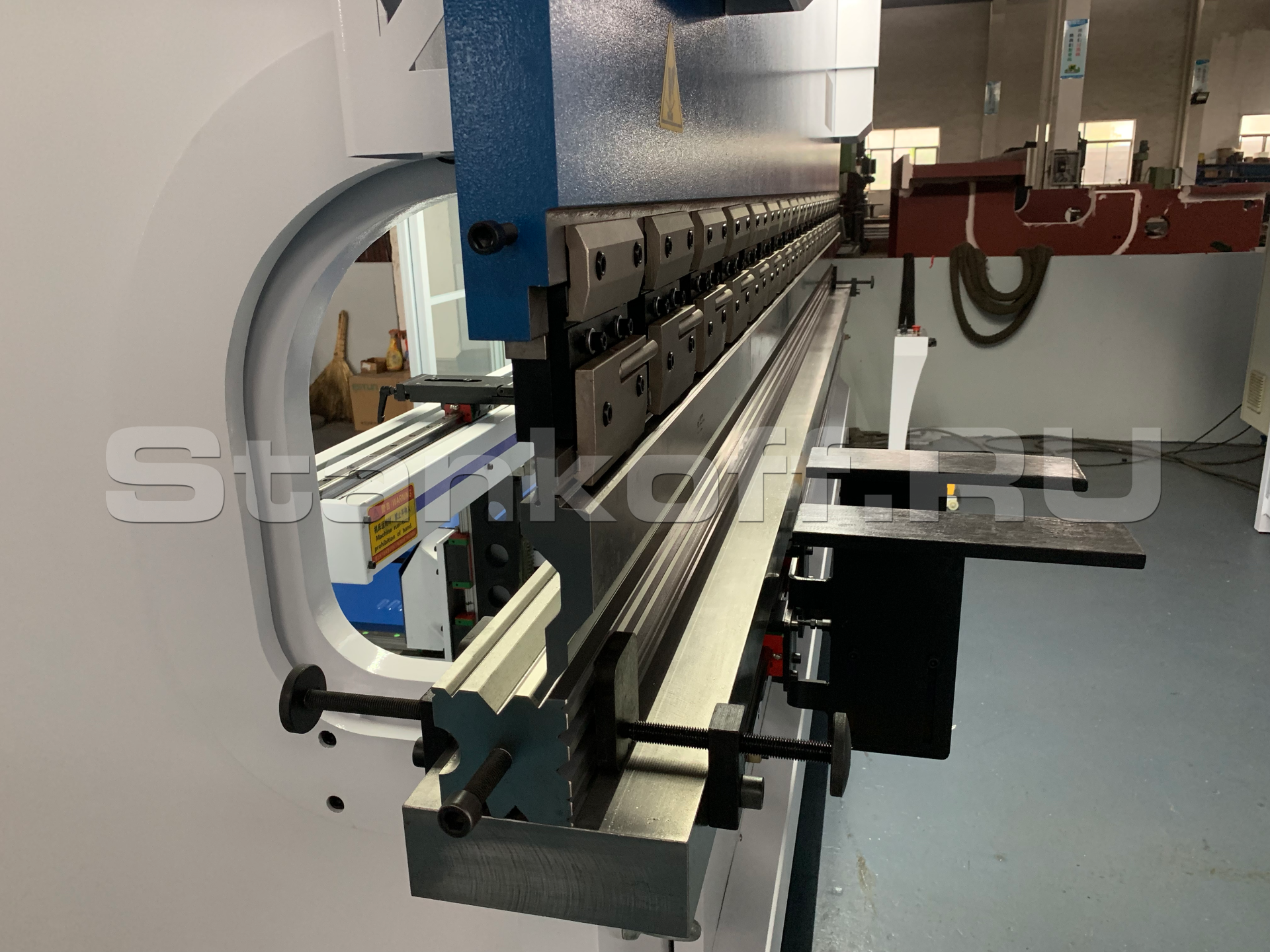

Стандартный комплект оснастки на всю длинну гиба

Многоручейковая цельная матрица
Пуансоны на всю длинну гиба
Закаленная сталь марки 42CrMo

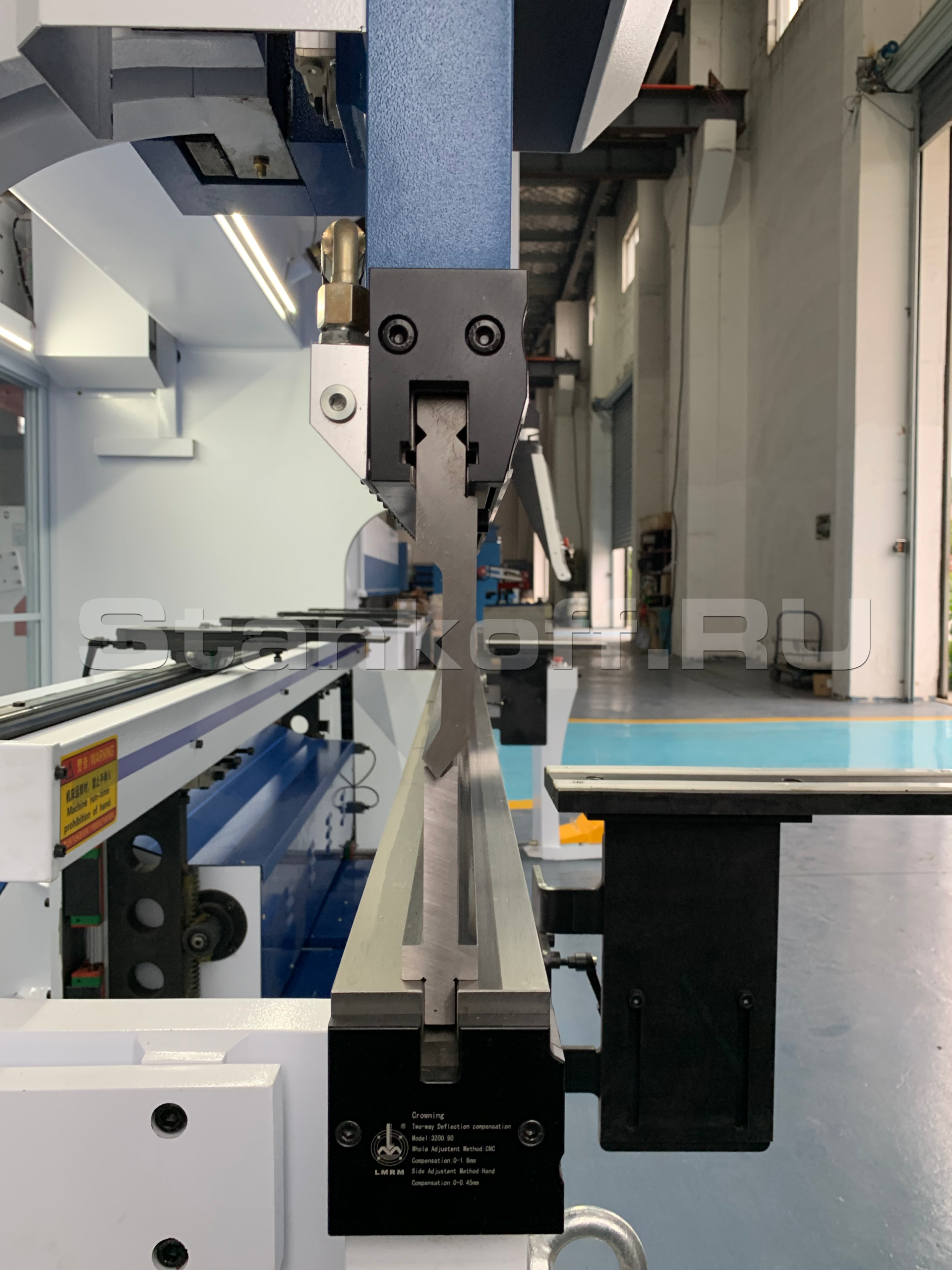

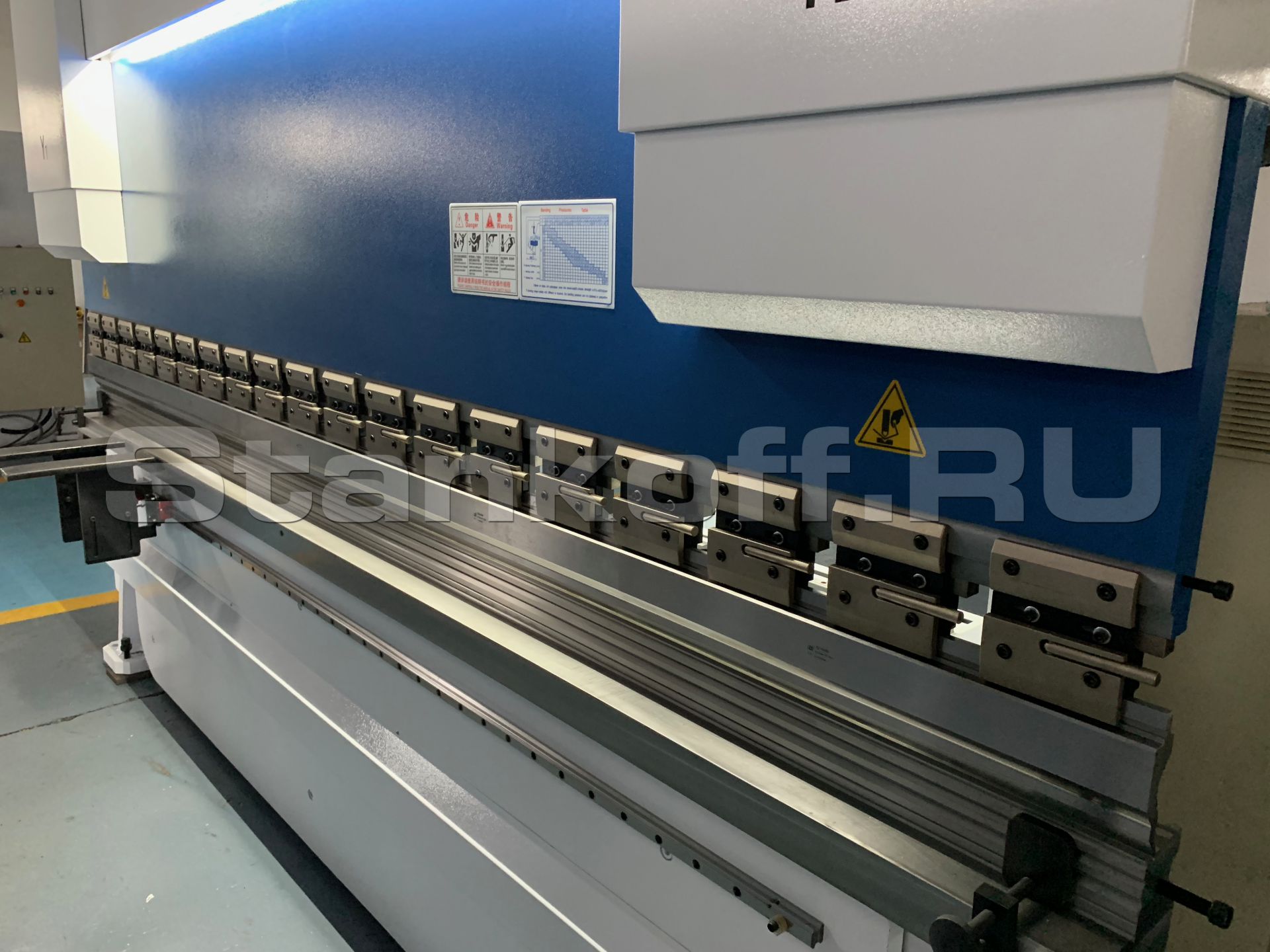

Система быстрого зажима инструмента AMADA-PROMECAM

Система быстрого зажима инструмента AMADA-PROMECAM

Механический быстросменный зажим инструмента

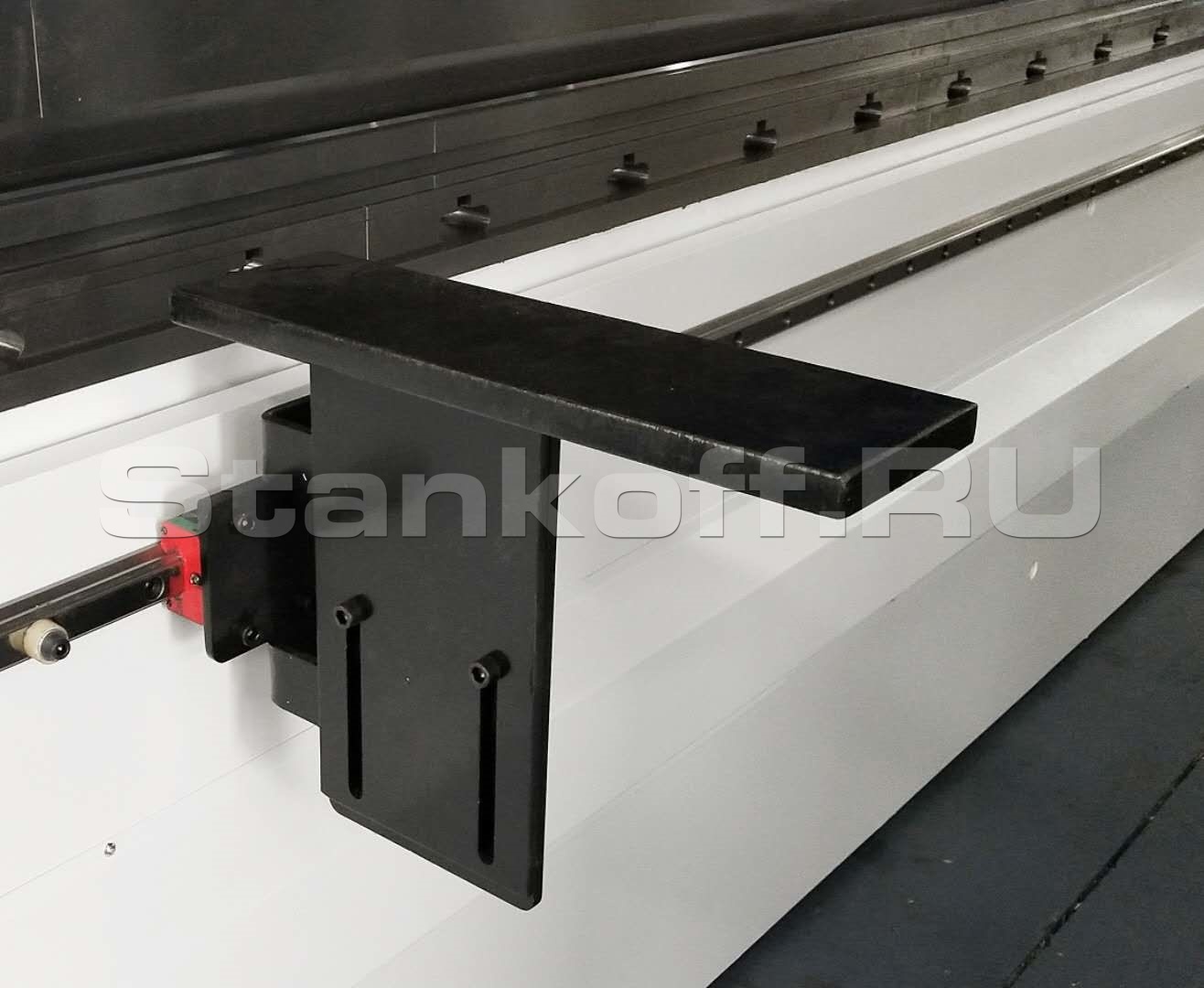

Передние поддерживающие опоры

Перемещение поддерживающих опор осуществляется по линейным направляющим, что обеспечивает комфортную установку заготовки и экономит время при частой смене габаритных изделий, в случает если изделие малогабаритное, опоры можно складывать и смещать в сторону от оператора

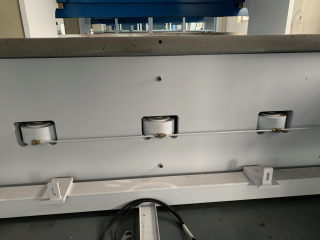

Гидравлическая система компенсации прогиба - Бомбирование

Бомбирование — применение гидроцилиндров, управляемых ЧПУ. Нижняя балка состоит из трех толстых листов стали. Центральный элемент, на который устанавливаются матрицы, жестко соединен с боковинами и является элементом станины. Передний и задний лист краями опираются на валы, установленные в центральном листе. Гидроцилиндры установлены так, что их корпуса опираются на передний и задний элементы, а штоки в центральный. При подаче давления по команде ЧПУ цилиндры корпусом давят на передний и задний листы, а штоком поднимают центральный лист. При этом центральный элемент деформируется так, что его середина оказывается выше краев, которые остаются неподвижны. Таким образом, система бомбирования может компенсировать прогиб и верхней балки.

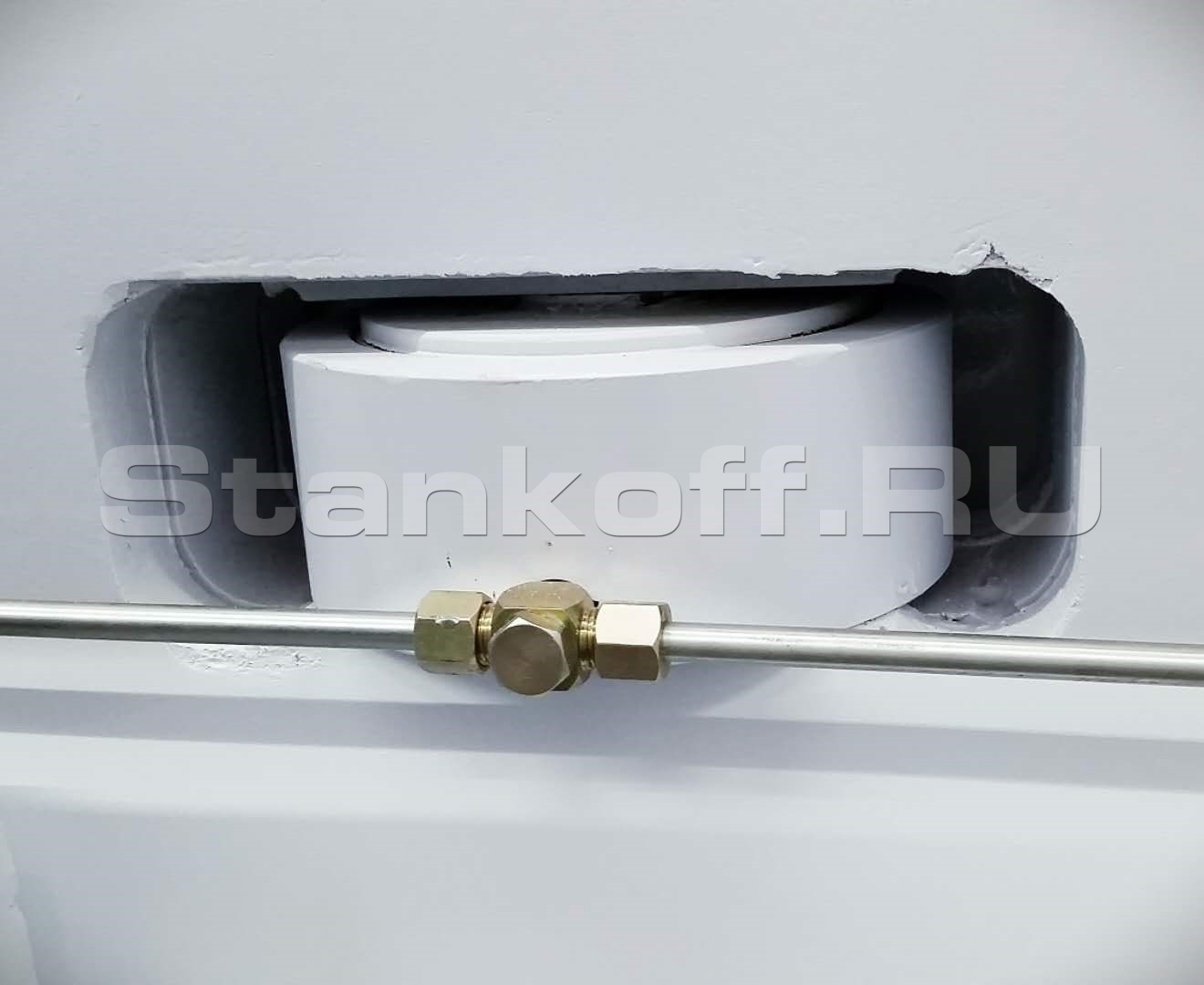

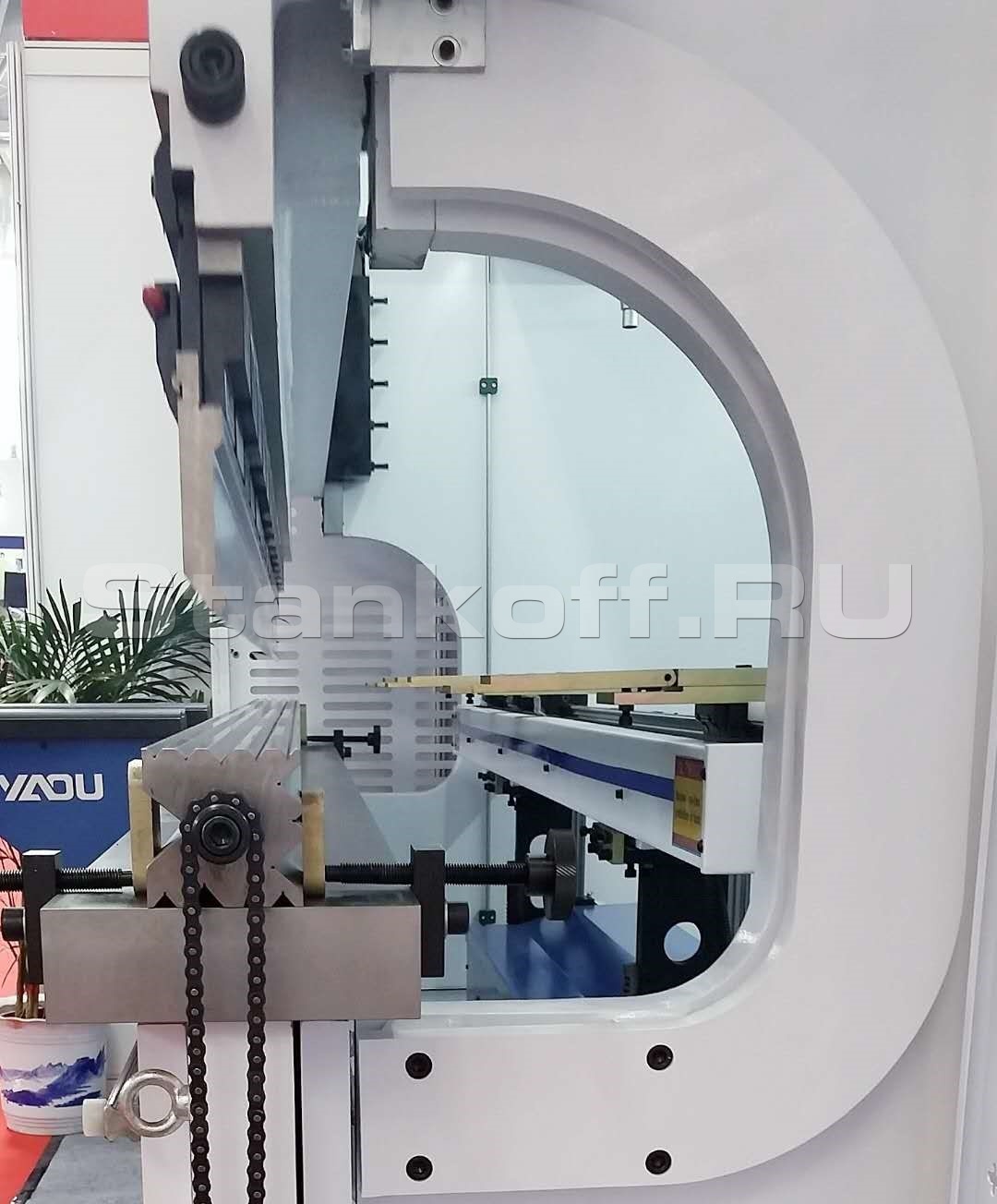

Запатентованное устройство компенсации деформации зева

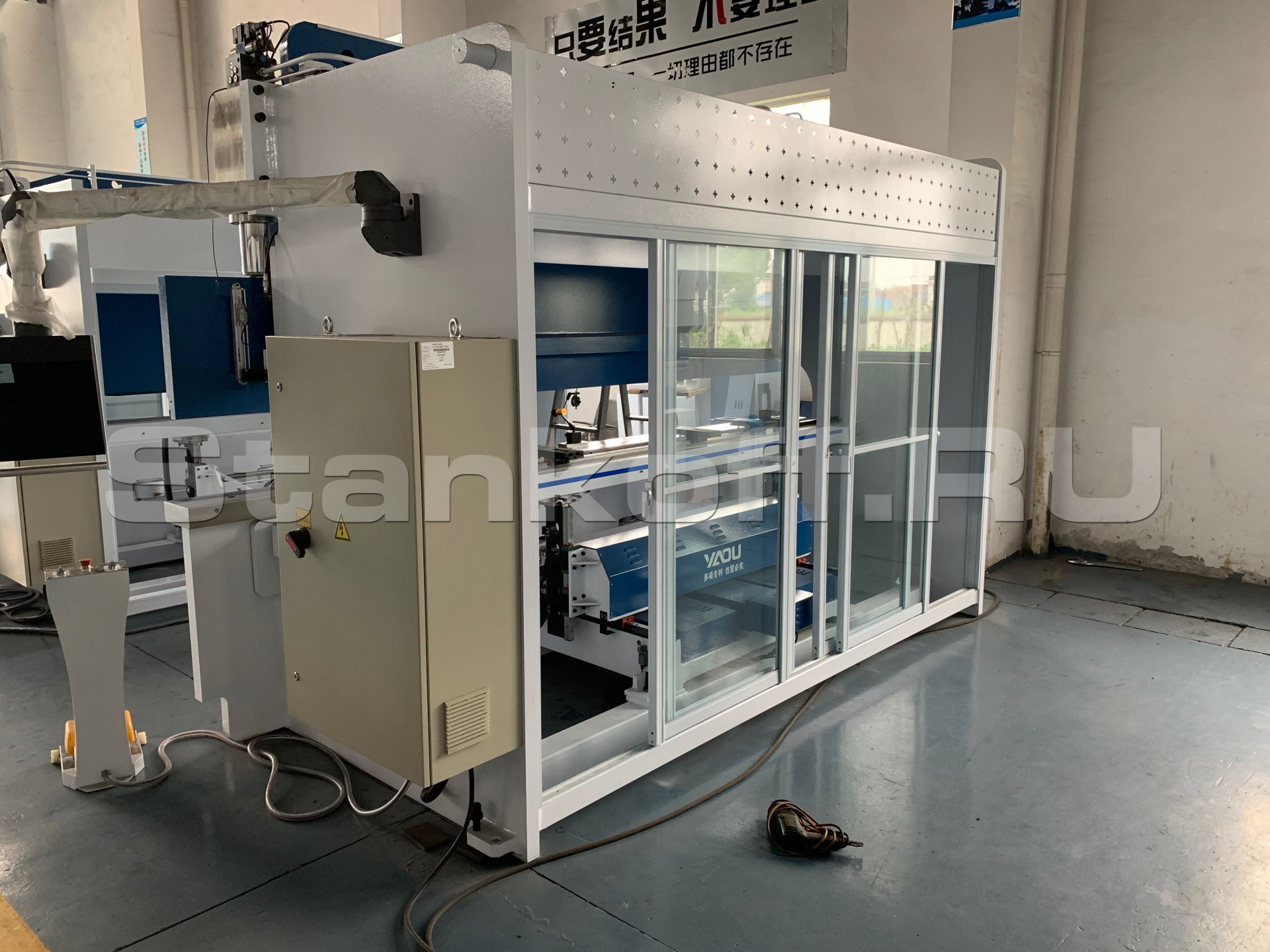

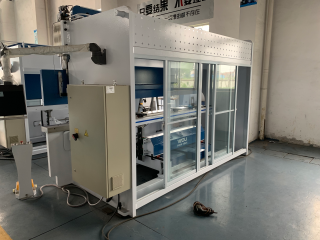

Боковое ограждение

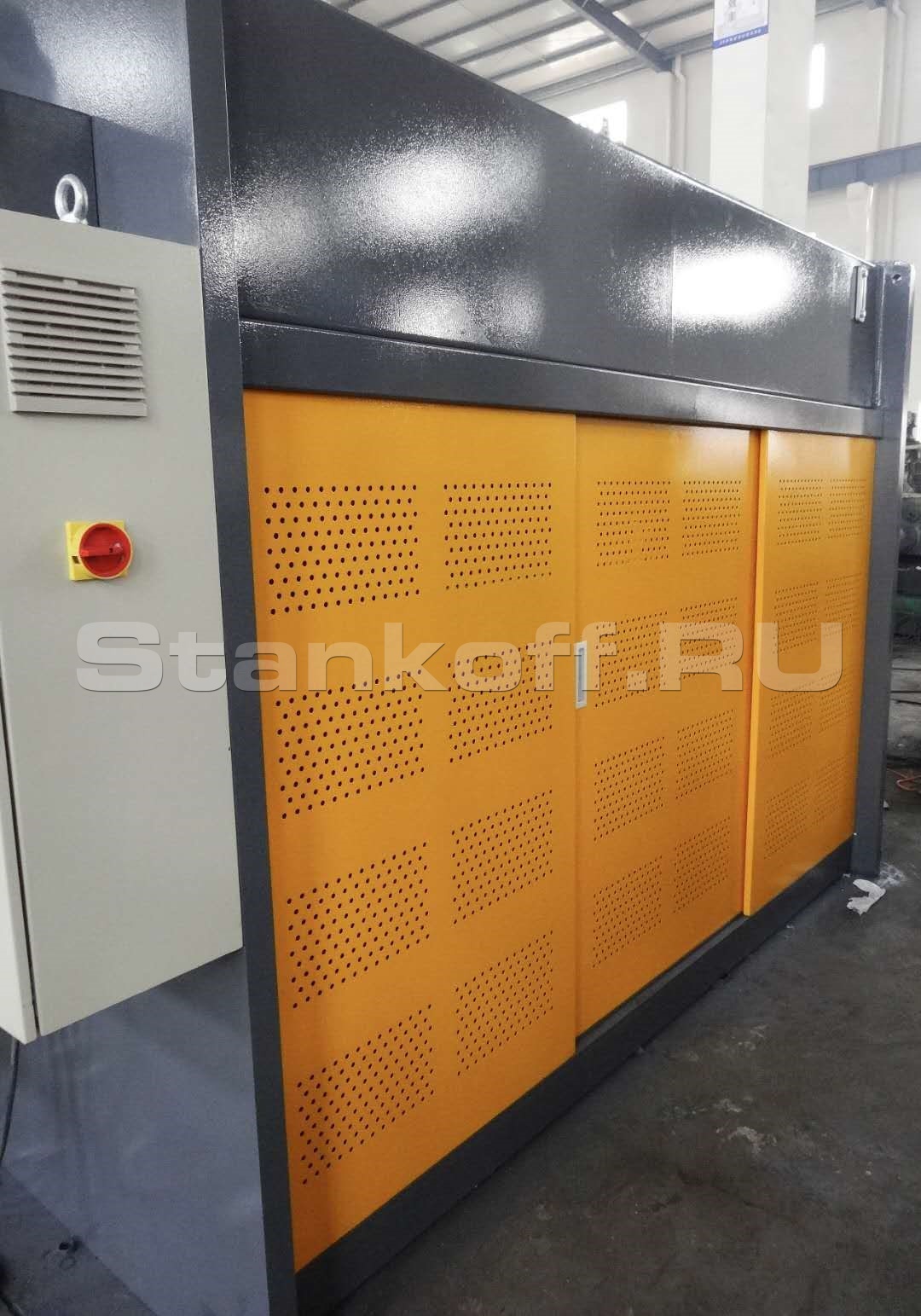

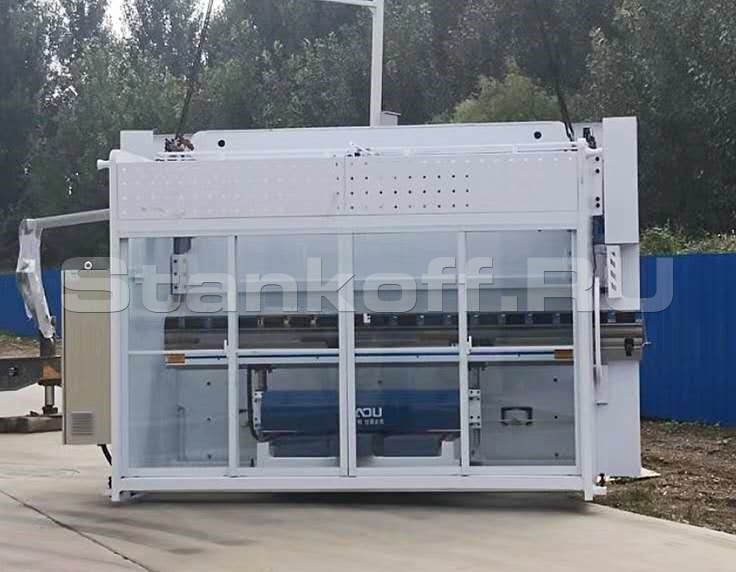

Заднее ограждение

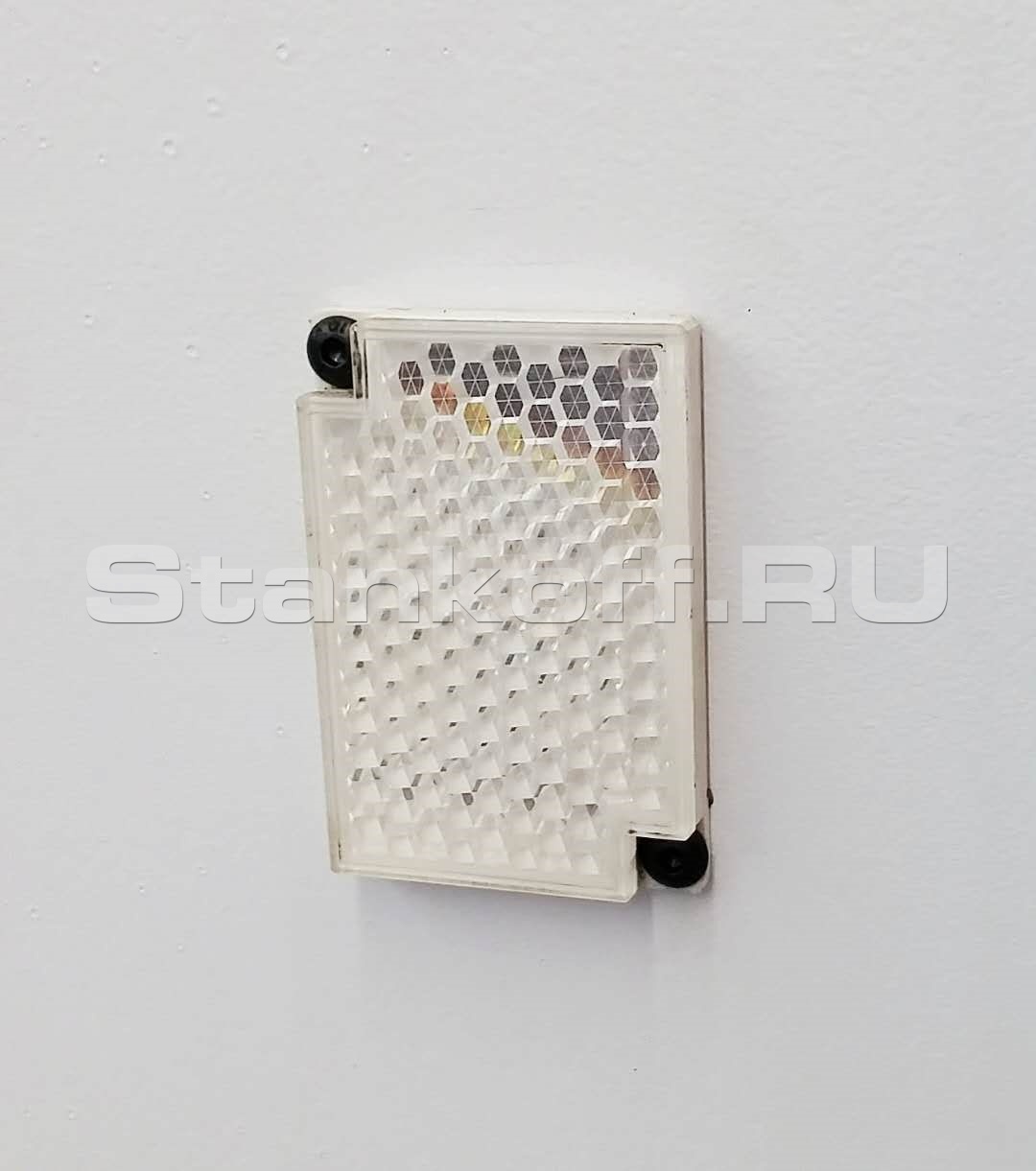

Оптическая защитная система


Дополнительные опции

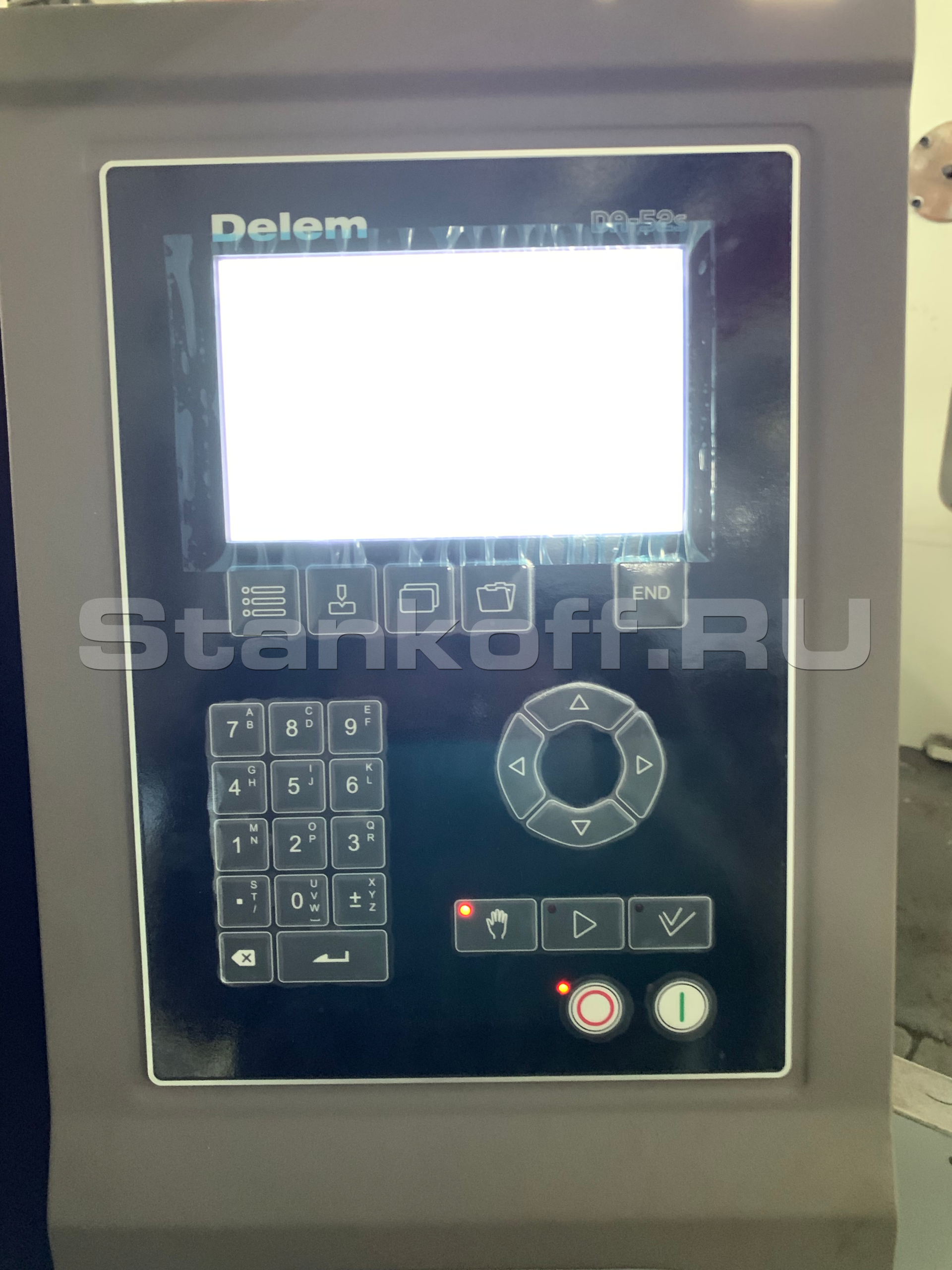

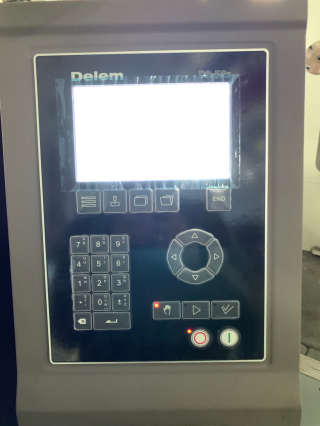

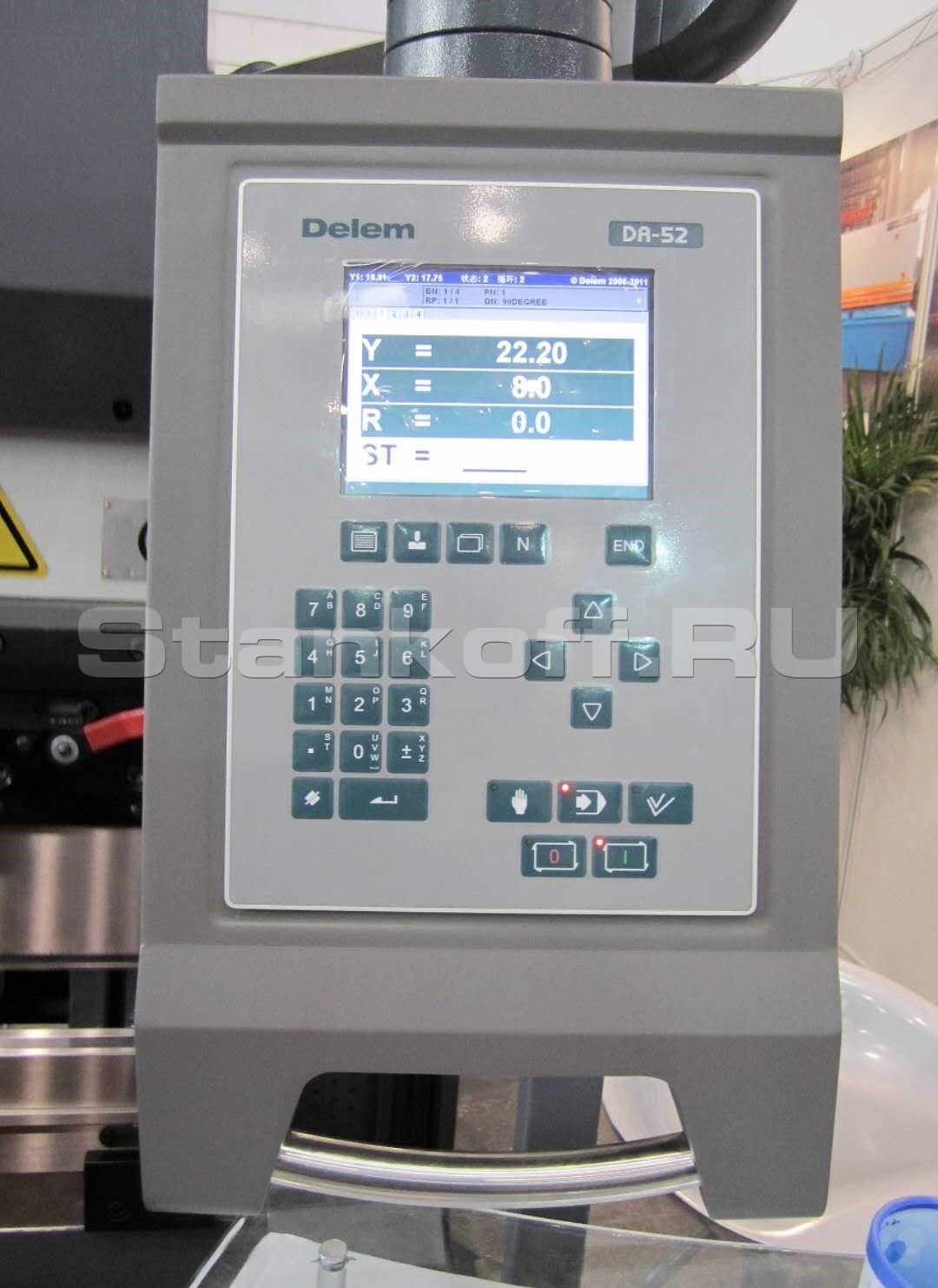

Контроллер DELEM DA52S

Числовое программирование на одну страницу
Быстрое одностраничное программирование
Горячая клавиша
6,4-дюймовый цветной ЖК-дисплей VGA (TFT)
До 4 осей (Y1, Y2 и 2 вспомогательные оси)
Управление коронацией
Библиотека инструментов / материалов / продуктов
Интерфейс USB, интерфейс памяти
Сервопривод, преобразователь частоты и управление переменным током для обратной оси
Расширенные алгоритмы управления осью Y для замкнутого контура, а также клапаны с открытым контуром

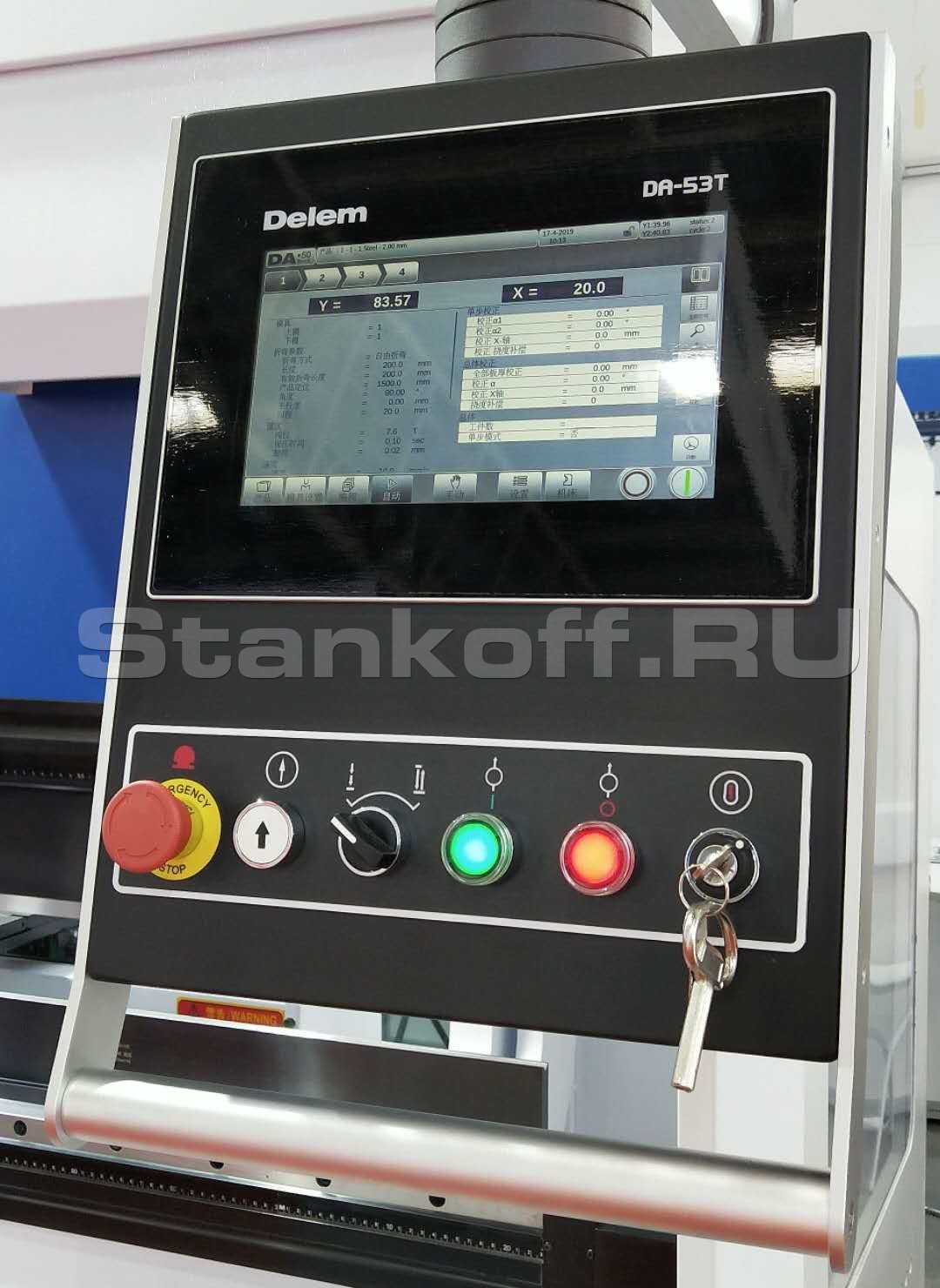

Контроллер DELEM DA53/56

10.4 "моноблочный яркий ЖК-экран, дисплей с заготовкой и инструментами в цветной графике.
Автоматический расчет длины заготовки. Графическое моделирование изгибающих последовательностей.
Отображение профилей деталей до и после изгиба.
Расчет и регулировка выходного давления.
Управление 5.Back / front gauge, регулирование угла вырезывания управления вырезом и регулирование хода резания.
Программируемая скорость нажатия и время удержания давления.
Equipped с европейскими оптическими масштабами. Точность повторного позиционирования составляет ± 0,01 мм.
Автоматически вычислять дневной свет и расстояние медленной точки.
Различные углы, включая дугу, могут выполняться одним и тем же набором инструментов.
Графическое отображение пуансона и штампа.
Программа памяти до 100 программ, каждая программа имеет 25 шагов.
Автоматическая регулировка отклонения стола в соответствии с угловым допуском.
Проведите передвижение калибра менее 500 мм со скоростью 200 мм / с.
Автоматическая регулировка оси R в зависимости от высоты нижней головки или других запросов.
Многоязычный: английский, японский, китайский, корейский.
Оси осей
Y1 и Y2 контролируются пропорциональным сервоклапаном.
Легкая работа с ручным, автоматическим и пошаговым режимами.
Basic Windows, 2 порта USB.

Контроллер DELEM DA65/66T/69T

Контроллер DELEM DA65/66T/69T

Промышленный компьютер на базе операционной системы Microsoft
Цветной сенсорный TFT-дисплей 17"с разрешениемэкрана 1280х1024 точки
Разъемы для подключения Ethernet, USB
Объем памяти 1 Гб, для программ и инструмента выделено 256 Мб
Поворотная консоль с регулировкой высоты монитора
Система диагностики и индикации ошибок
Удаленная диагностика по сети
Русифицированный интуитивно понятный интерфейс
Прямое программирование каждого шага гибки
Расчет необходимого усилия
Визуализация процесса программирования и гибки
Программирование в 2D-формате с масштабированием
Простая графическая коррекция последовательности гибки
Возможность программирования в табличном виде
Графический выбор деталей и инструментов
Расчет усилия гибки и длины развертки
Последовательная гибка больших радиусов
Графическое меню конфигурации инструментов
Программирование реального профиля инструмента и адаптеров
Отображение сегментных инструментов
Программирование многопозиционной расстановки инструментов

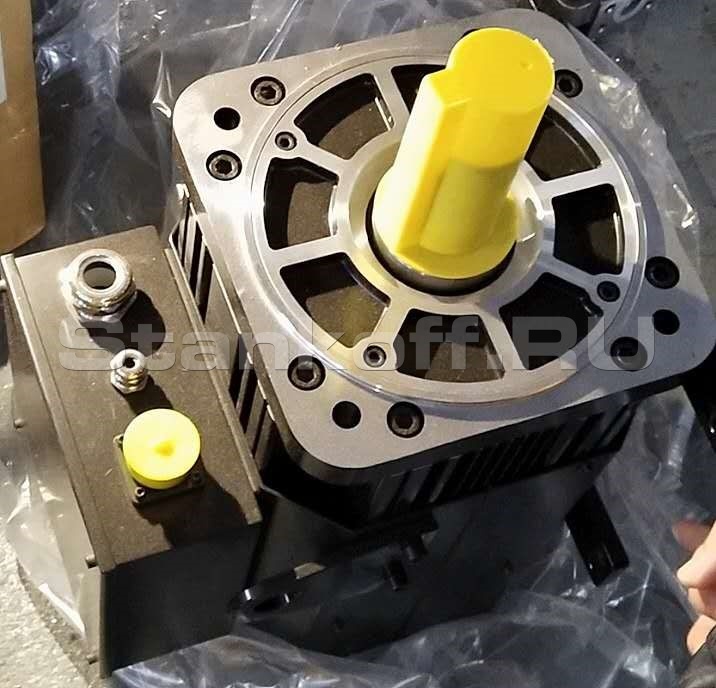

Главный двигатель - Серводвигатель

Энергосберегающий главный серводвигатель сэкономит 70% от общей потребляемой мощности

Лазерная защита

Лазерная защита

Лазерная система защиты рук для предотвращения травматизма оператора при работе на листогибочном оборудовании. Система блокирует опускание траверсы, если в рабочую зону попадают другие предметы, кроме заготовки.

Гидравлический зажим инструмента

Смена пуансонов занимает несколько секунд посредством нажатия кнопки. Легко и просто, экономия времени

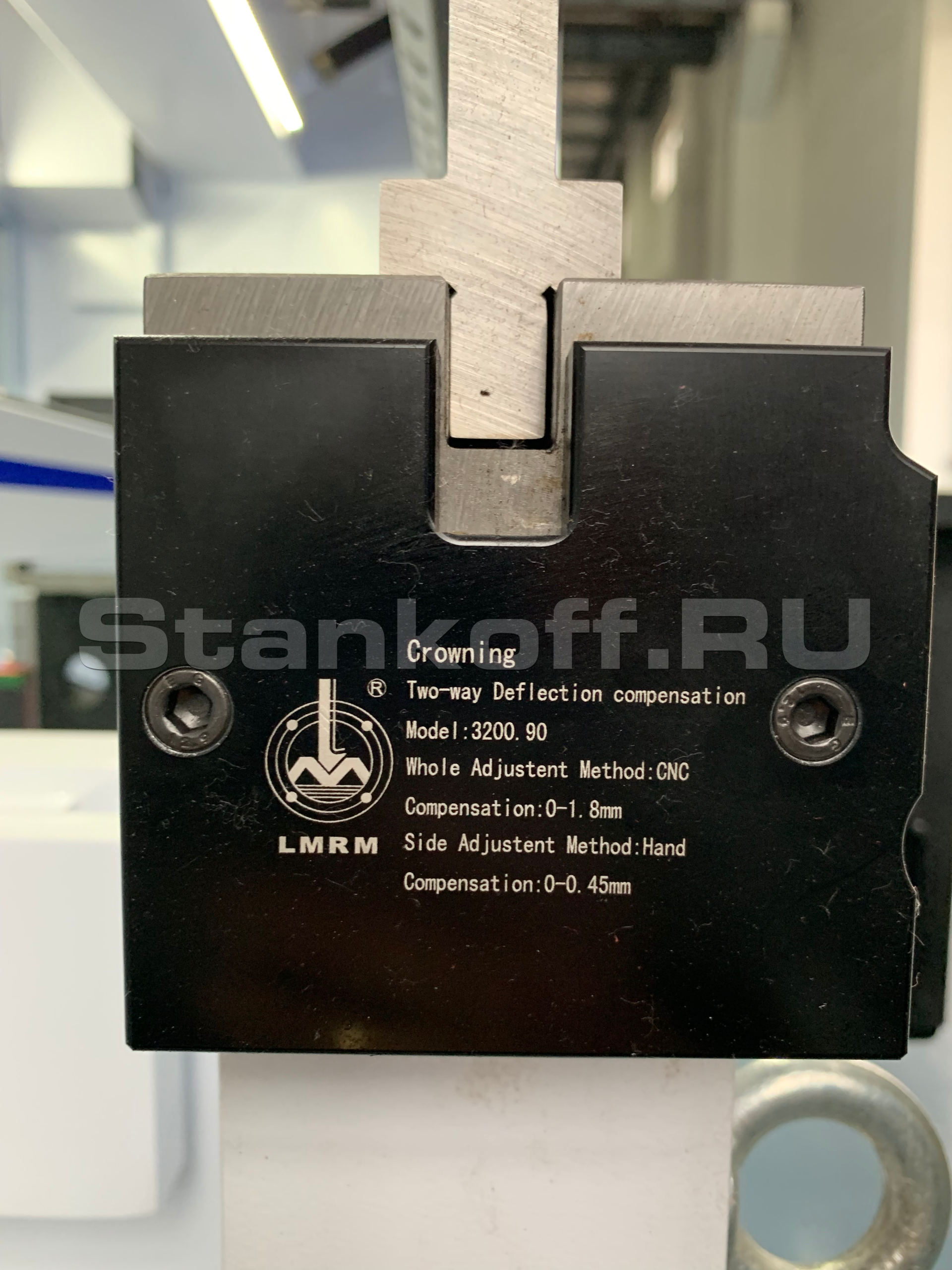

Механизм механической компенсации

Управляется системой ЧПУ. Коррекция угла гиба при влиянии непредсказуемых факторов, таких как различие материалов или отклонение в процесса гибки.

Пуансоны по индивидуальному заказу

Размеры пуансонов могут подгоняться по индивидуальным требованиям заказчика

Заднее ограждение из закаленного стекла

Эффектный внешний вид

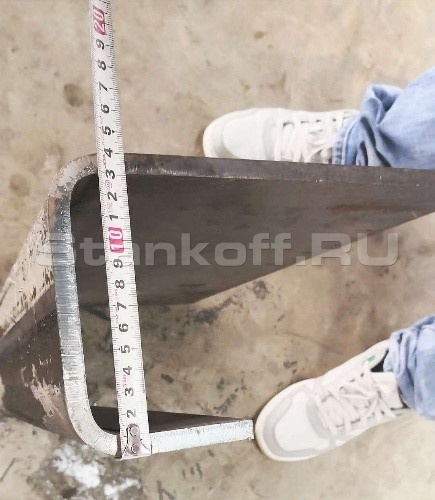

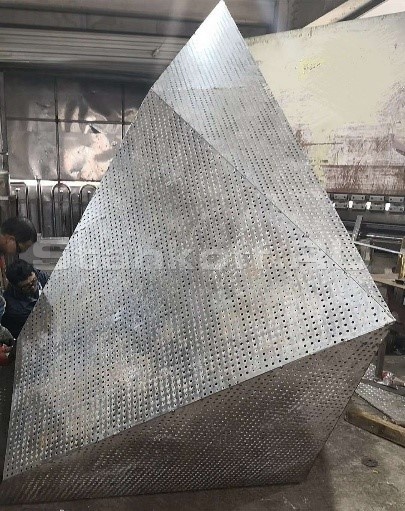

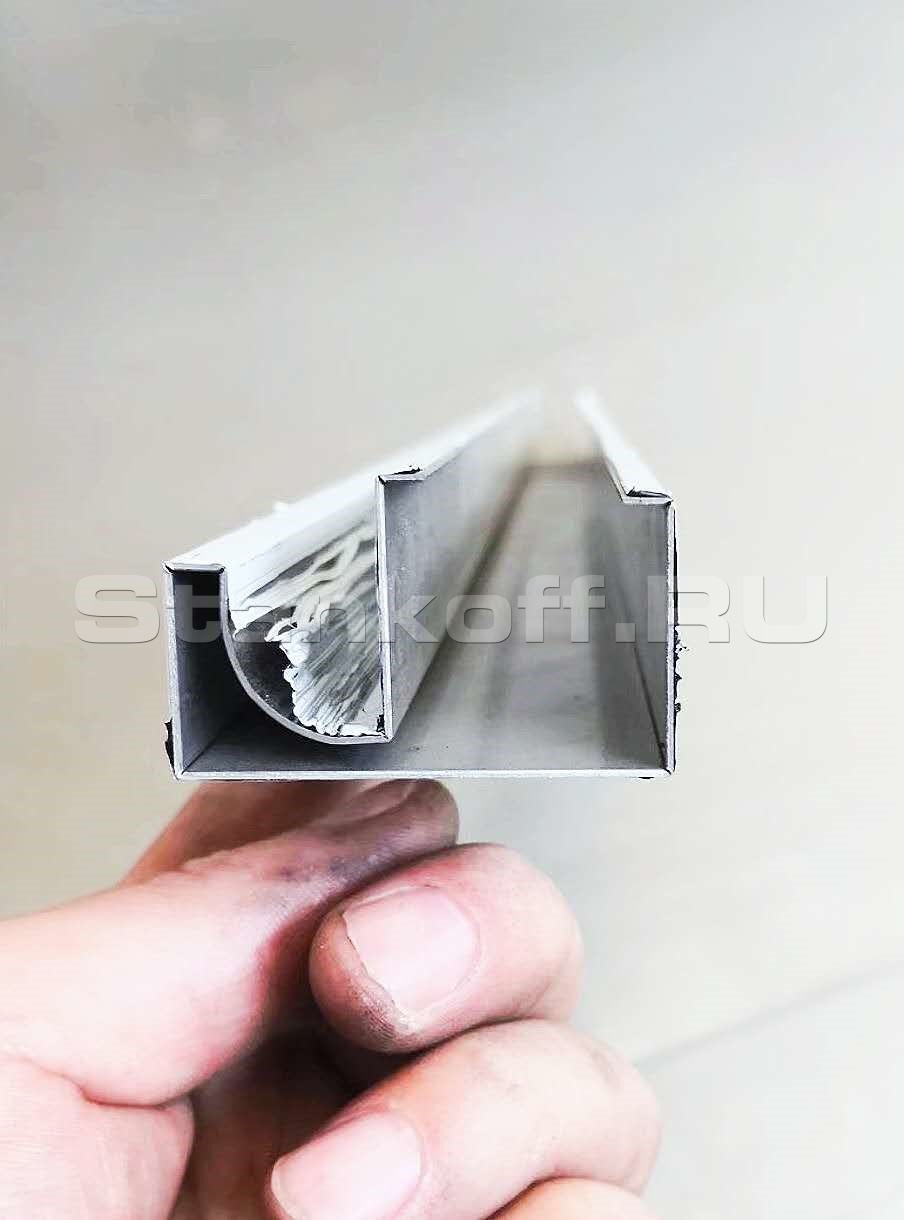

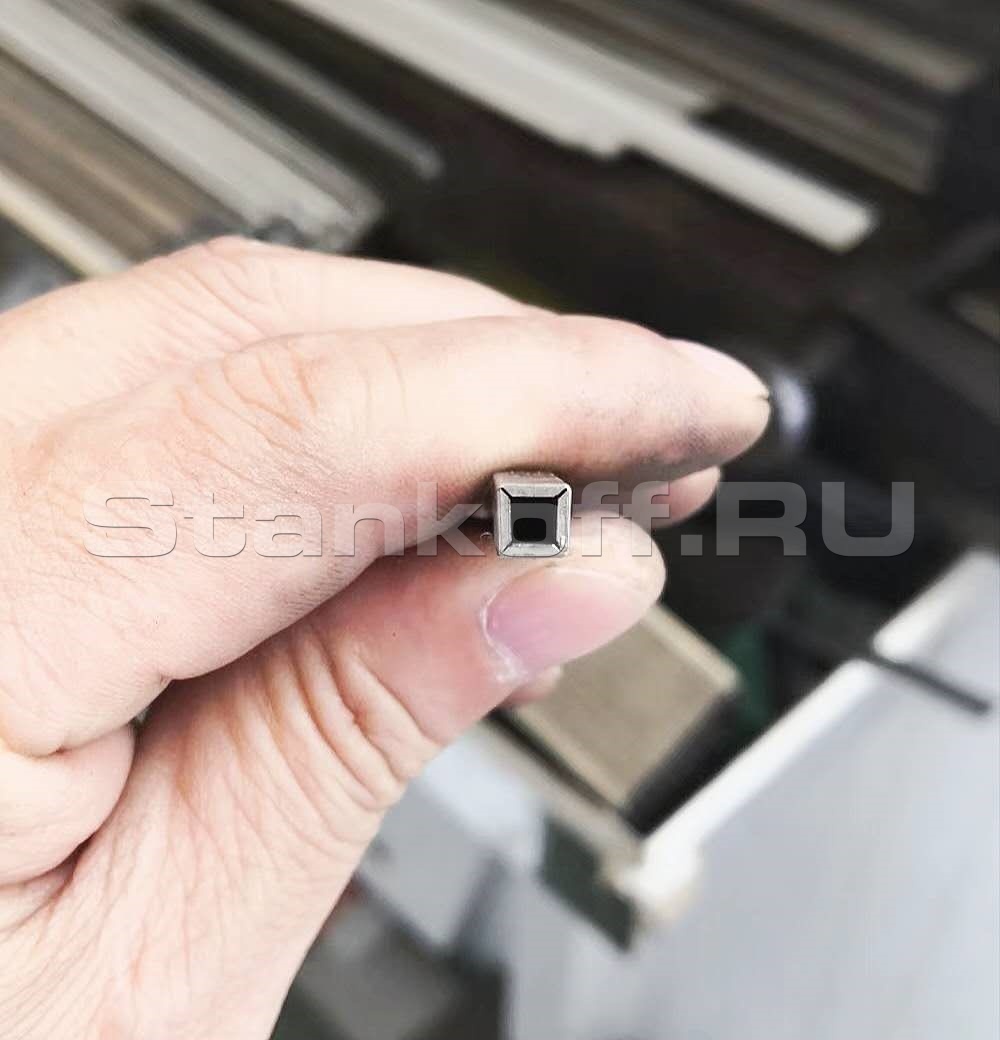

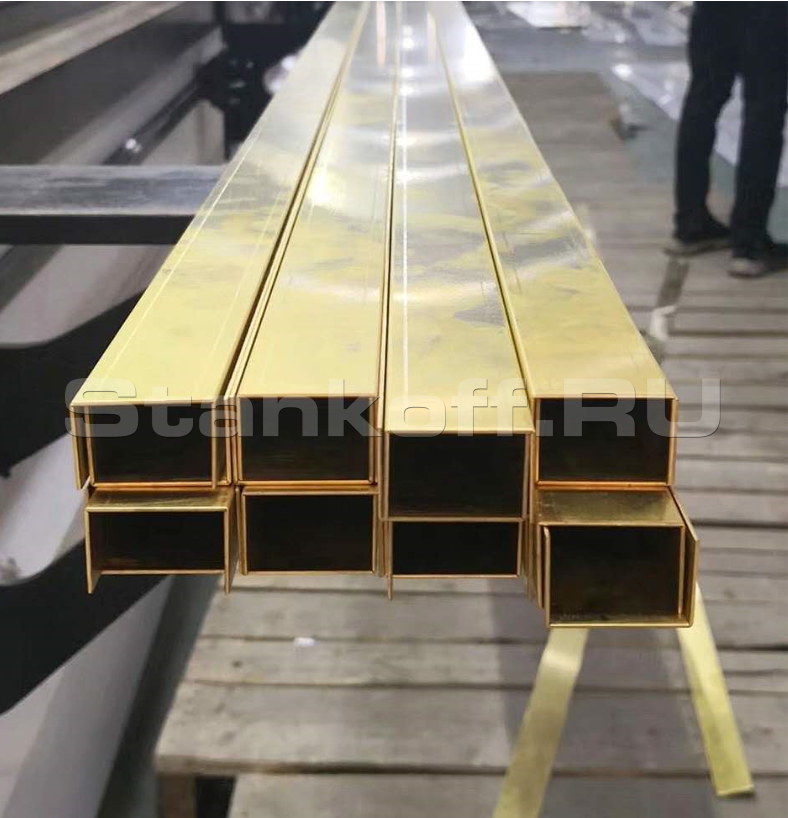

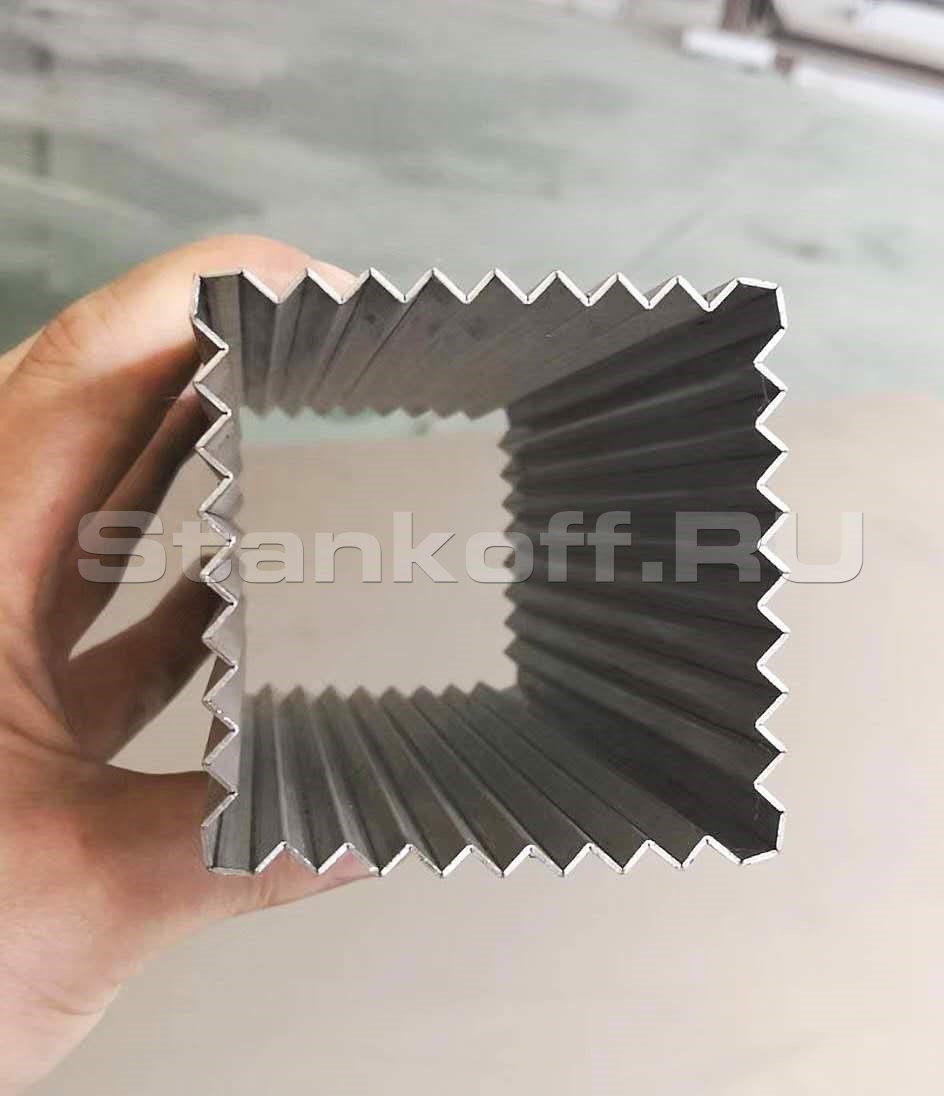

Образцы изделий

Характеристики

Модель Усилие, т Длина рабочего стола, мм Расстояние между колоннами, мм Глубина зева, мм Ход траверсы, мм Расстояние между столом и траверсой, мм Скорость ( мм/сек ) Мощность двигателя, кВт Габариты (ДхШхВ), мм Вес нетто, т
Опускания Рабочая Подъема
40/2000 40 2000 1600 200 100 300 200 10 150 4 2500x1150x2240 4,2
40/2500 40 2500 2000 200 100 300 200 10 150 4 3000x1150x2240 4,8
63/2500 63 2500 2100 250 120 350 200 10 150 5,5 3100x1350x2238 5,8
80/2500 80 2500 2100 250 200 360 200 10 150 7,5 3150x1400x2350 6,5
80/3200 80 3200 2600 320 200 360 180 10 130 7,5 3820x1400x2350 7,8
80/4000 80 4000 3200 320 200 360 180 10 130 7,5 4650x1400x2350 9
100/2500 100 2500 2000 320 200 420 180 10 130 7,5 3200x1450x2450 7
100/3200 100 3200 2700 320 200 420 180 10 130 7,5 3790x1450x2450 9
100/4000 100 4000 3200 320 200 420 180 10 130 7,5 4600x1500x2450 10,4
125/2500 125 2500 2000 320 200 420 180 10 130 7,5 3200x1500x2450 12
125/3200 125 3200 2700 320 200 420 180 10 130 7,5 3790x1600x2450 8,4
160/2500 160 2500 2000 320 200 440 180 10 130 11 3200x1600x2560 9
160/3200 160 3200 2700 320 200 440 180 10 130 11 3790x1600x2560 12
160/4000 160 4000 3200 320 200 440 180 10 130 11 4700x1650x2560 13
160/6000 160 6000 4800 320 200 440 180 10 90 11 6070x1800x2860 20
200/3200 200 3200 2700 320 200 460 160 10 125 15 3750x1800x2700 13
200/4000 200 4000 3200 320 200 460 160 10 125 15 4450x1800x2700 14
200/6000 200 6000 4800 320 200 460 160 10 85 15 6420x2180x2900 19
250/3200 250 3200 2700 320 200 510 120 9 120 18,5 3840x2000x2800 16
250/4000 250 4000 3200 320 200 510 120 9 120 18,5 4840x2000x2800 16,8
250/5000 250 5000 4000 320 200 510 120 9 120 18,5 5640x2000x2800 21
250/6000 250 6000 4800 320 200 510 120 9 75 18,5 6420x2050x2800 24
300/4000 300 4000 3200 400 260 545 110 9 110 22 4400x2250x3115 19
300/5000 300 5000 4000 400 260 545 110 9 110 22 5400x2250x3115 25,5
300/6000 300 6000 4800 400 260 545 90 9 75 22 6400x2250x3115 30
400/4000 400 4000 3200 400 260 570 90 9 75 37 4800x2625x3700 31
400/6000 400 6000 4800 400 260 570 90 9 75 37 6800x2650x3700 32
500/4000 500 4000 3200 400 320 630 90 9 75 37 4400x4500x4760 35
500/6000 500 6000 4800 400 320 630 80 8 60 37 6400x4500x4760 53

Страна изготовления: Китай

Усилие, т 100
Длина рабочего стола, мм 3200
Расстояние между колоннами, мм 2700
Глубина зева, мм 320
Ход траверсы, мм 200
Расстояние между столом и траверсой, мм 420
Скорость опускания, рабочая, подъема верхней траверсы, мм/сек 180 / 10 / 130
Мощность двигателя, кВт 7,5
Точность позиционирования заднего упора, мм ±0,1
Габариты (ДхВхШ), мм 3790х2350х1450
Вес нетто, кг 9000

Безналичный расчет для юридических лиц

Если покупка товаров совершается юридическим лицом, то оплата производится по счету, выставленному менеджером:

  • Важно соблюдать срок оплаты, указанные в счете. Возможно продление периода оплаты счета. Для этого необходимо связаться с персональным менеджером.
  • Товар отгружается после поступления денежных средств на счет нашей компании.
  • При отгрузке продукции в регионы сроки доставки включают время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.



Лизинг

Выберите понравившийся товар. Сообщите менеджеру, что хотите приобрести этот товар в лизинг.
Основные условия лизинга оборудования:

  • Тип предприятия: любая организационно-правовая форма
  • Первоначальный взнос: от 0-10%
  • Срок: от 12 месяцев до 60 месяцев
  • Удорожание: от 5%
  • Сумма финансирования: от 250 000 руб
  • Ежемесячные платежи: равномерные, неравномерные, сезонные (по желанию клиента)
  • Пакет документов: варьируется в зависимости от организационно-правовой формы предприятия клиента, лизинговой программы, региона, суммы проекта, и дополнительных возможностей и пожеланий клиента.
  • География: вся территория РФ



Банковский перевод

Оплата заказа по выставленному менеджером счету. Возможны два варианта:

  • Наличными в отделении банка;
  • Через интернет-банк или мобильное приложение. В нужной системе интернет-банкинга сформируйте платежное поручение с реквизитами из счета и оплатите его.



Сбербанк Онлайн

Оплатить счет можно двумя способами:

  • Онлайн-перевод с телефона;
  • Онлайн-перевод с компьютера.



Наличными в головном офисе

Только для физических лиц. При оплате наличными предоставляются кассовый и товарный чеки.



Банковские карты

Оплата банковскими картами осуществляется через АО «АЛЬФА-БАНК».

АО «АЛЬФА-БАНК»


К оплате принимаются карты VISA, MasterCard, МИР.

VISA MasterCard МИР

Отправка заказов в регионы России осуществляется рядом транспортных компаний. Доставка в регионы оплачивается покупателем в соответствии с тарифами компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Для оформления доставки потребуются ваши паспортные данные.



Мы работаем с компаниями:

  • Первая экспедиционная компания
  • ЖелДорЭкспедиция
  • Деловые линии
  • Объём
  • Энергия
  • Байкал-Сервис
  • Севертранс
  • Беломортранс
  • Грузбери
и другими.

Отзывы о Синхронизированном гидравлическом листогибочном станке с ЧПУ WE67K 100/3200 4 axis


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями на сайте не является показателем ненадлежащего качества товара.

Информация о товаре, его технических характеристиках и комплектации приводится в соответствии с общедоступными источниками информации. Технические характеристики и комплектация товара могут быть изменены производителем без предварительного уведомления. Уточняйте важные для Вас параметры у наших менеджеров.

Видео Синхронизированного гидравлического листогибочного станка с ЧПУ WE67K 100/3200 4 axis

Наши преимущества

Лизинг
Доставка по России
Пуско-наладка
Обучение
Пост-продажное обслуживание
Гарантия

Рекомендуют пользователи

Новости

Популярные статьи
