Зиговочный ручной станок IK-0.8

Множество различных технологических операций, выполняемых в процессе изготовления прямых и фасонных элементов вентиляционных систем, могут осуществляться с помощью одного многофункционального станка – ручной зиговочной машины.

Универсальное оборудование, отличающееся простой конструкцией и компактными габаритами, оснащается несколькими видами парных профилированных роликов, в процессе вращения которых производится обработка металлических тонколистовых заготовок:

• отбортовка кромок изделия;
• нанесение зигов;
• прямая и круговая резка;
• гофрирование труб;
• создание фальцевых соединений;
• соединение элементов воздуховодов (сегментов отводов);
• развальцовка труб;
• обжим фланцевых соединений.

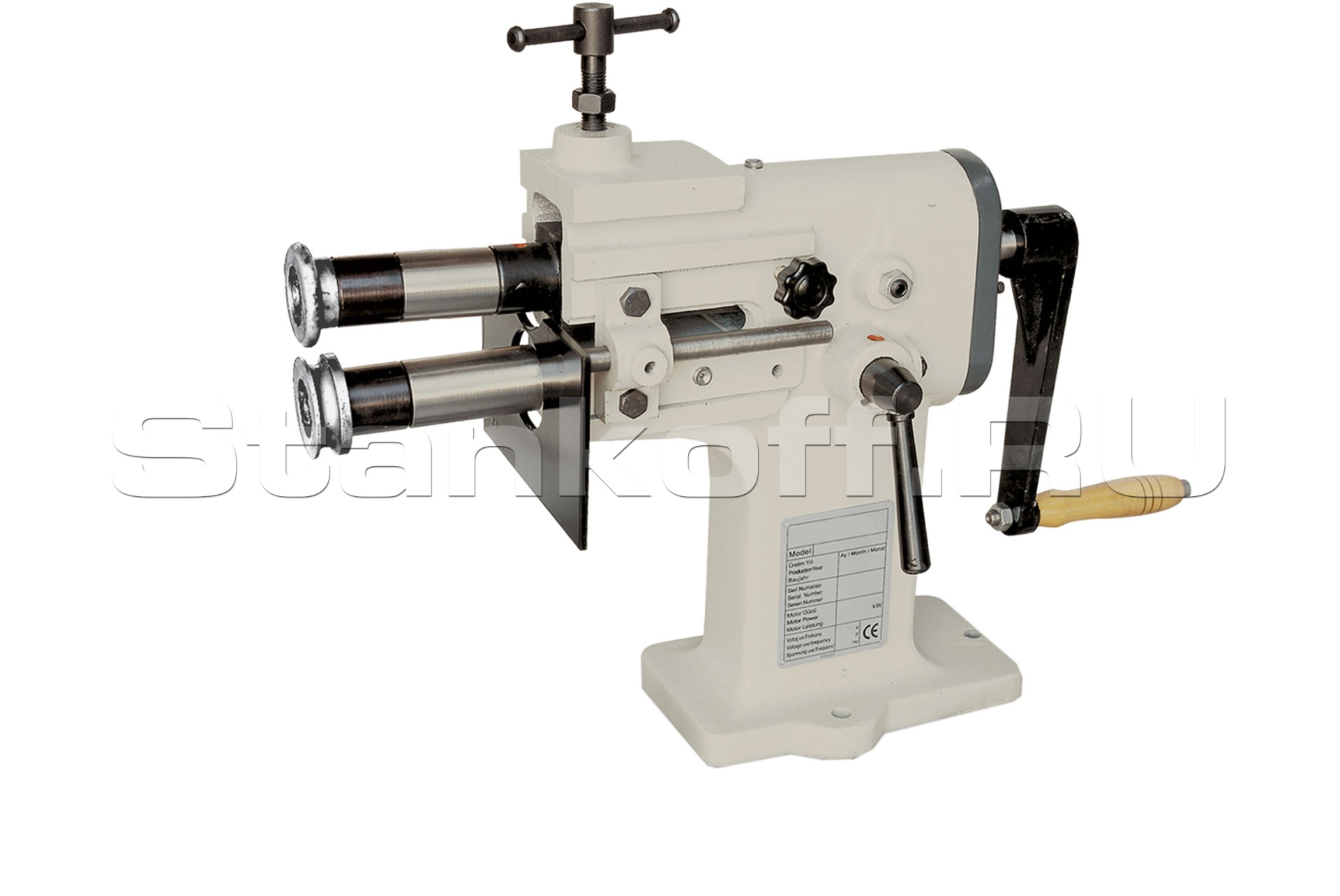

Компактный зиговочный станок с ручным приводом крепится на горизонтальной поверхности (верстаке) с помощью струбцины. Агрегат имеет прочный чугунный корпус и два вала с бронзовыми втулками (нижний и верхний), которые получают вращение от рукоятки через зубчатый механизм, закрытый кожухом.

К концам валов крепится пара профилированных сменных роликов, между которыми зажимается металлическая заготовка. Зигмашины оснащаются регулируемым упором, который фиксируется в необходимом положении с помощью винтов. Данное приспособление позволяет наносить продольные зиги без предварительной разметки.

Процесс обработки тонколистовых заготовок (толщина 0,8 или 1,2 мм) состоит из нескольких последовательных этапов:

• установка упорной пластины;
• установка необходимой пары роликов;
• размещение заготовки между роликами (поднимание и опускание верхнего ролика);
• обработка металлического листа или обечайки путем вращения рукоятки (валы крутятся в противоположных направлениях).

Все технологические операции выполняются двумя руками: одна рука крутит рукоятку, другая – поддерживает обрабатываемое изделие.
