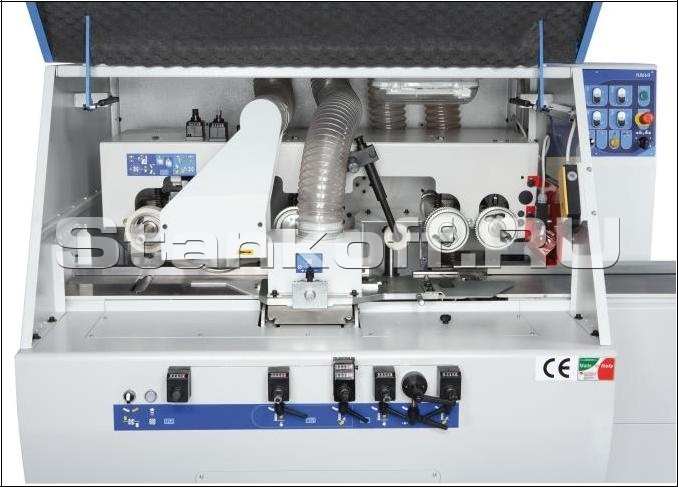

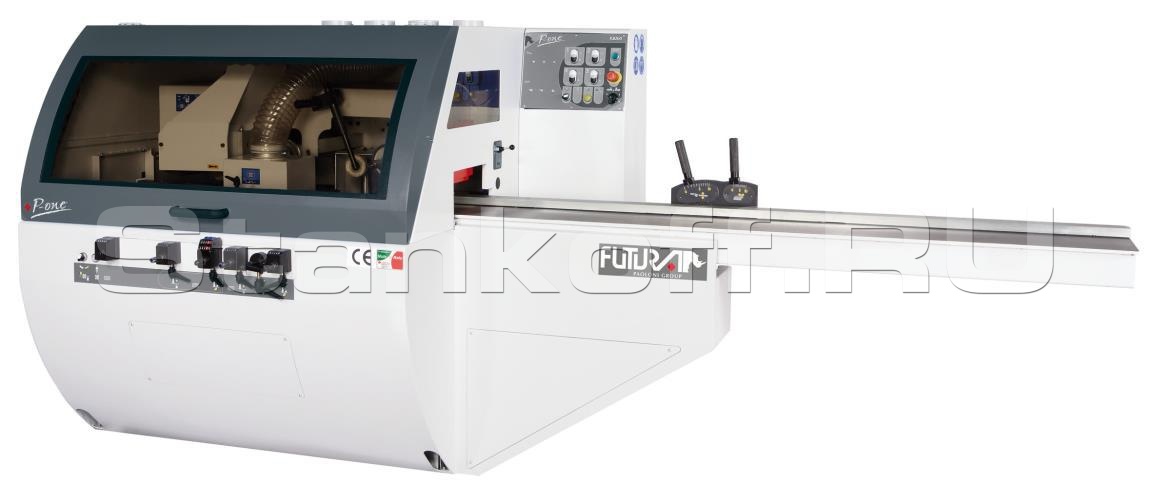

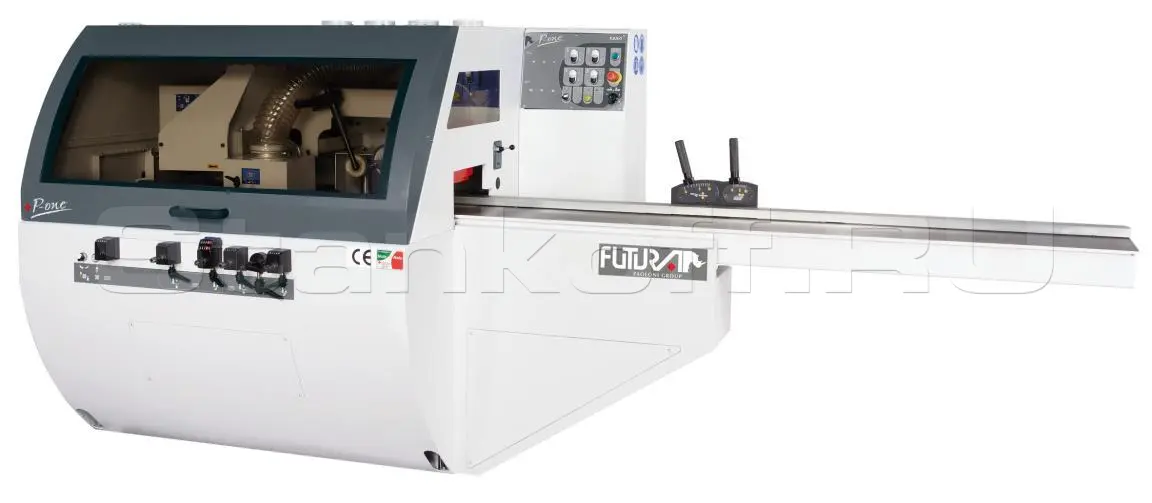

Четырехсторонний строгально-калевочный станок 4-х шпиндельный P.ONE 23/4
Краткие характеристики
Артикул
P.ONE 23/4
| Мощность мотора нижнего горизонтального шпинделя | kW 4 (HP 5,5) |
| Мощность мотора правого вертикального шпинделя | kW 4 (HP 5,5) |
| Мощность мотора левого вертикального шпинделя | kW 4 (HP 5,5) |
| Мощность мотора верхнего горизонтального шпинделя | kW 5,5 (HP 7,5) |
| Мощность мотора универсального шпинделя | kW 4 (HP 5,5) |
| Мощность мотора подачи с регулировкой инвертером | kW 1,5 (HP 2) |
| Мощность мотора подъема/опускания траверсы | kW 0,37 (HP 0,5) |
| Макс рабочая ширина (с инструментом д. 125mm) | 230 mm |
| Мин рабочая ширина (с инструментом д. 125mm) | 25 mm |
| Макс рабочая высота (с инструментом д. 125mm) | 130 mm |
| Мин рабочая высота (с инструментом д. 125mm) | 8 mm |
| Мин длина заготовки (единичная подача) | 400 mm |
| Скорость подачи с инвертером | 4-20 м/мин |
| Скорость вращения шпинделей | 6000 об/мин |
| Диаметр подающих роликов (зубчатых и обрезиненных) | 130 mm |
| Диаметр валов | 40 mm |
| Размер инструмента горизонтальных шпинделей | 125 X 230 mm |
| Размер инструмента вертикальных шпинделей | 125 X 130 mm |
| Диаметр аспирационных отверстий | 120 mm |
| Диаметр инструмента на 1-ом шпинделе | 125 mm |
| Мин/макс диаметр инструмента для профилирования (исключая 1-ый шпиндель) | 110-180mm |
| Диаметр шпиндельной чаши (для вертикальных шпинделей) | 160mm |
| Электропитание | V380/400-50HZ-3PH+N |
Конструктив
Стандартная комплектация
Особенности
- монолитная стальная станина, структурированная специальным образом
- стальной полированный стол на входе длиной 2300mm
- ременная передача poly-v на всех шпинделях, гарантирует максимальый кпд моторов.
- каждый шпиндель имеет независимый мотор
- верхняя траверса имеет вертикальное моторизированное перемещение, с подающими роликами и прижимами, которые регулируются одновременно с верхним шпинделем для удобства и экономии времени.
- система подачи с карданами, двойная задняя цепь, вариатор скорости с инвертером.
- двойной суппорт верхней траверсы

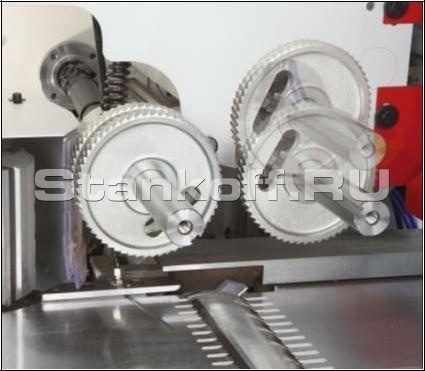

- подача с помощью 4 зубчатых роликов и 1 обрезиненный ролик на выходе

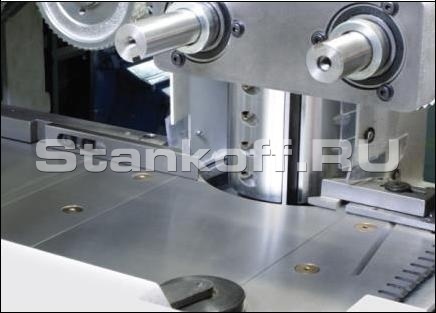

- воздушная подушка на рабочем столе для облегчения скольжения заготовки
- левый вертикальный шпиндель регулируется одновременно с прижимным узлом и направляющей на выходе, для удобства и экономии времени
- система предварительного выпрямления на правой стороне с помощью шевинговальной фрезы (по требованию), которая ставится на строгальный вал.
- счетчики с точностью 0,1mm перемещения 3°-4° шпинделей
- система быстрой регулировки инструмента

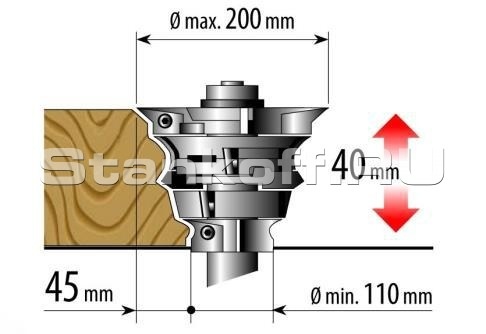

- возможность использовать фрезы на 2°-3°-4° шпинделях до макс диам. 180mm и мин диам. 110mm (макс диам. профилирования 160mm)
- радиальная регулировка 2°-3°-4° шпинделей 35mm с помощью кнопок расположенных на фронтальной панели станка.
- вертикальный ход вертикального шпинделя -40mm под рабочий стол с фрезами диам. 160mm
- прижимной ролик перед фуганком пневматический, исключается с панели управления
- пневматический прижим узла подачи
- ручная смазка рабочего стола
- кнопочный прямой запуск моторов с панели управления
- защитная звукоизолирующая кабина с датчиком безопасности
- панель управления с тепло защитой
- общий выключатель с замком
- 2 аварийных кнопки
- ключи
- подсветка
Опции
- мотор 1 горизонтального шпинделя kw 5,5 (hp7,5)
- правый вертикальный kw 5,5 (hp 7,5)
- вертикальный левый kw 5,5 (hp 7,5)
- горизонтальный верхний kw 7,5 (hp 10)
- универсальный kw 5,5 (hp 7,5)
- автоматический запуск звезда-треугольних kw7,5
Характеристики
| Мощность мотора нижнего горизонтального шпинделя | kW 4 (HP 5,5) |
| Мощность мотора правого вертикального шпинделя | kW 4 (HP 5,5) |
| Мощность мотора левого вертикального шпинделя | kW 4 (HP 5,5) |
| Мощность мотора верхнего горизонтального шпинделя | kW 5,5 (HP 7,5) |
| Мощность мотора универсального шпинделя | kW 4 (HP 5,5) |
| Мощность мотора подачи с регулировкой инвертером | kW 1,5 (HP 2) |
| Мощность мотора подъема/опускания траверсы | kW 0,37 (HP 0,5) |
| Макс рабочая ширина (с инструментом д. 125mm) | 230 mm |
| Мин рабочая ширина (с инструментом д. 125mm) | 25 mm |
| Макс рабочая высота (с инструментом д. 125mm) | 130 mm |
| Мин рабочая высота (с инструментом д. 125mm) | 8 mm |
| Мин длина заготовки (единичная подача) | 400 mm |
| Скорость подачи с инвертером | 4-20 м/мин |
| Скорость вращения шпинделей | 6000 об/мин |
| Диаметр подающих роликов (зубчатых и обрезиненных) | 130 mm |
| Диаметр валов | 40 mm |
| Размер инструмента горизонтальных шпинделей | 125 X 230 mm |
| Размер инструмента вертикальных шпинделей | 125 X 130 mm |
| Диаметр аспирационных отверстий | 120 mm |
| Диаметр инструмента на 1-ом шпинделе | 125 mm |
| Мин/макс диаметр инструмента для профилирования (исключая 1-ый шпиндель) | 110-180mm |
| Диаметр шпиндельной чаши (для вертикальных шпинделей) | 160mm |
| Электропитание | V380/400-50HZ-3PH+N |
