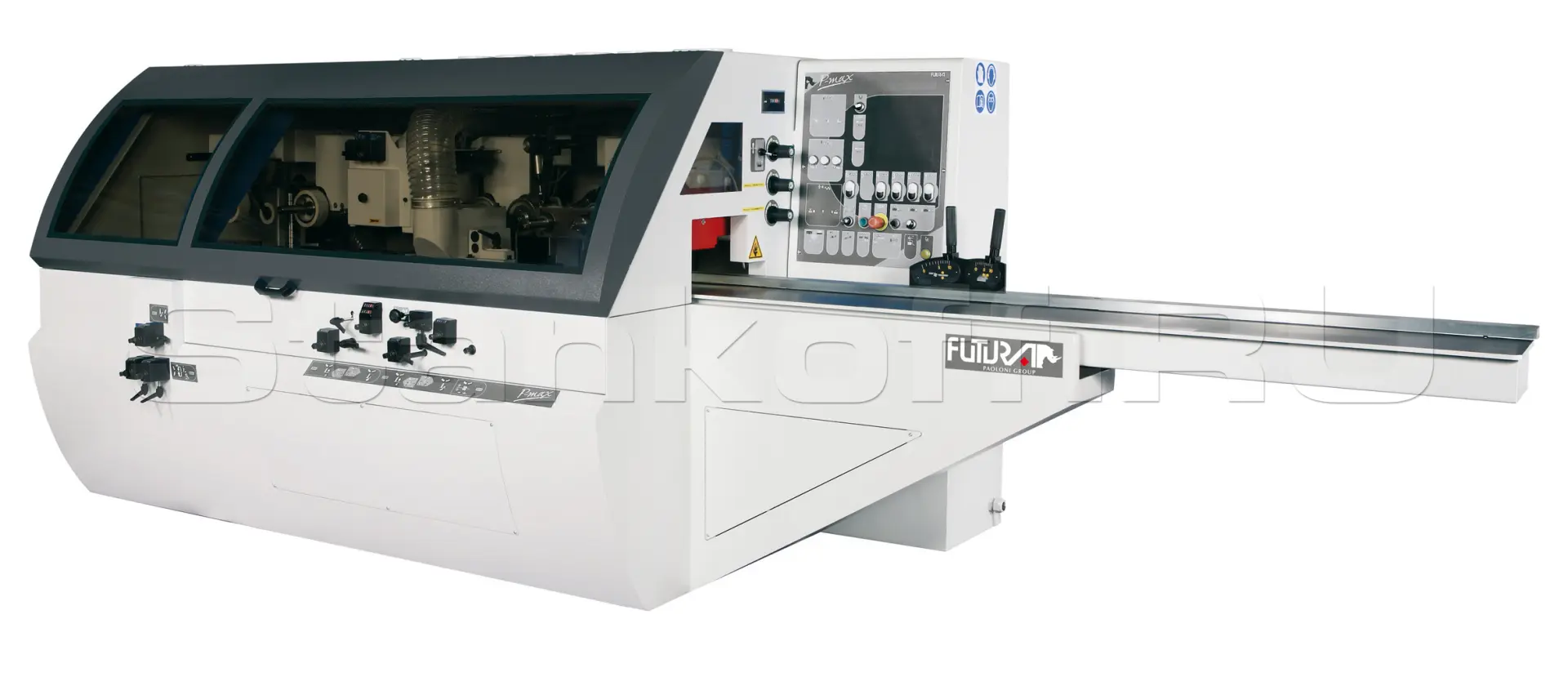

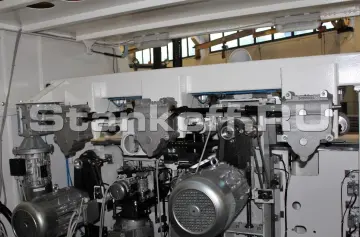

Четырехсторонний верхний универсальный станок Prisma 6U

Name: Четырехсторонний верхний универсальный станок Prisma 6U
Rating: 5 (1 reviews)

Сравнить Вопросы

Италия

Краткие характеристики

Артикул Prisma 6U

Длина подающего стола	2500 mm
Мощность мотора нижнего горизонтального шпинделя	kW 4 (HP 5,5)
Мощность мотора правого вертикального шпинделя	kW 4 (HP 5,5)
Мощность мотора левого вертикального шпинделя	kW 4 (HP 5,5)
Мощность мотора верхнего горизонтального шпинделя	kW 5,5 (HP 7,5)
Мощность мотора 2-го верхнего горизонтального шпинделя	kW 4 (HP 5,5)
Мощность мотора 2-го нижнего горизонтального шпинделя	kW 4 (HP 5,5)
Мощность мотора универсального шпинделя	−
Мощность мотора подачи	kW 2,2 (HP 3)
Мощность мотора подъема/опускания траверсы	kW 0,75 (HP 1)
Макс рабочая ШИРИНА (с инструментом д. 125mm)	240 mm
Мин рабочая ШИРИНА (с инструментом д. 125mm)	25 mm
Макс рабочая ВЫСОТА (с инструментом д. 125mm)	180 mm
Мин рабочая ВЫСОТА (с инструментом д. 125mm)	8 mm
Мин ДЛИНА заготовки (единичная подача)	500 mm
Скорость подачи	4-30 м/мин
Скорость вращения шпинделей	6000 об/мин
Диаметр подающих роликов (зубчатых и обрезиненных)	130 mm
Диаметр валов	40 mm
Размер инструмента горизонтальных шпинделей	125 X 250 mm
Размер инструмента вертикальных шпинделей	125 X 180 mm
Диаметр аспирационных отверстий / количество	140 mm / 6 шт.
Диаметр инструмента на 1-ом шпинделе	125 mm
Мин/макс диаметр инструмента для профилирования (исключая 1-ый шпиндель)	110-200 mm
Размер шпиндельной чаши (для вертикальных шпинделей)	160х40 mm
Электропитание	V380/400-50HZ-3PH+N

Все характеристики

Конструктив

Стандартная комплектация

Особенности

моноблочная стальная станина с ребрами жесткости
подающий полированный стол 2500mm

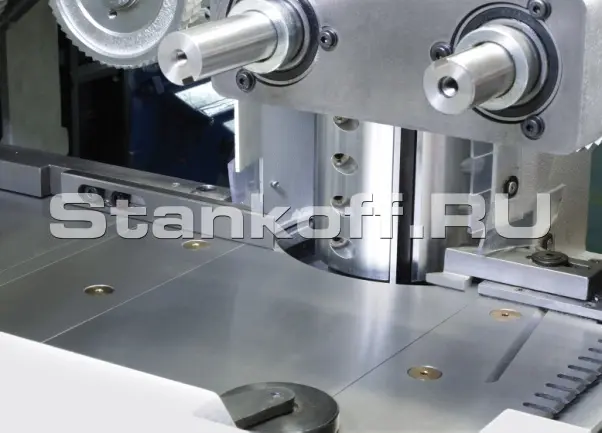

рабочий стол из стали hardox hb 400
ремни poly-v su на всех шпинделях, гарантия максимальной отдачи моторов

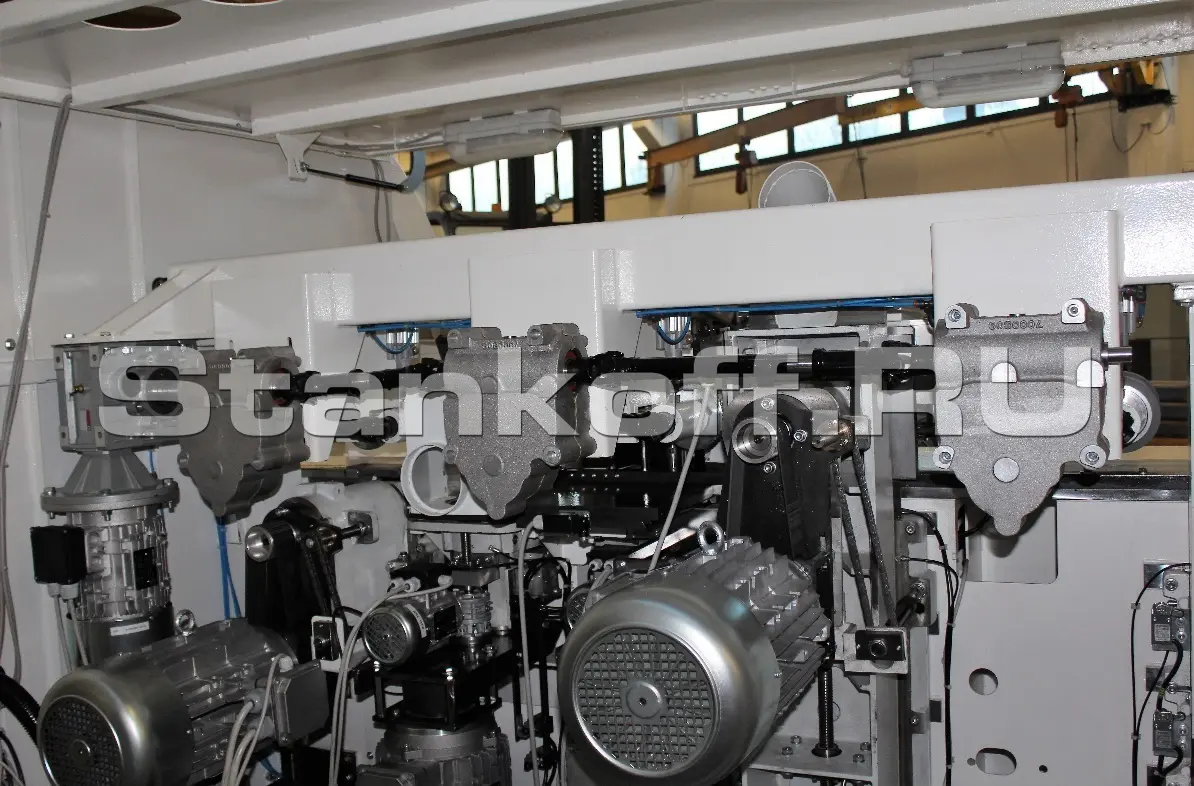

каждый шпиндель имеет отдельный мотор

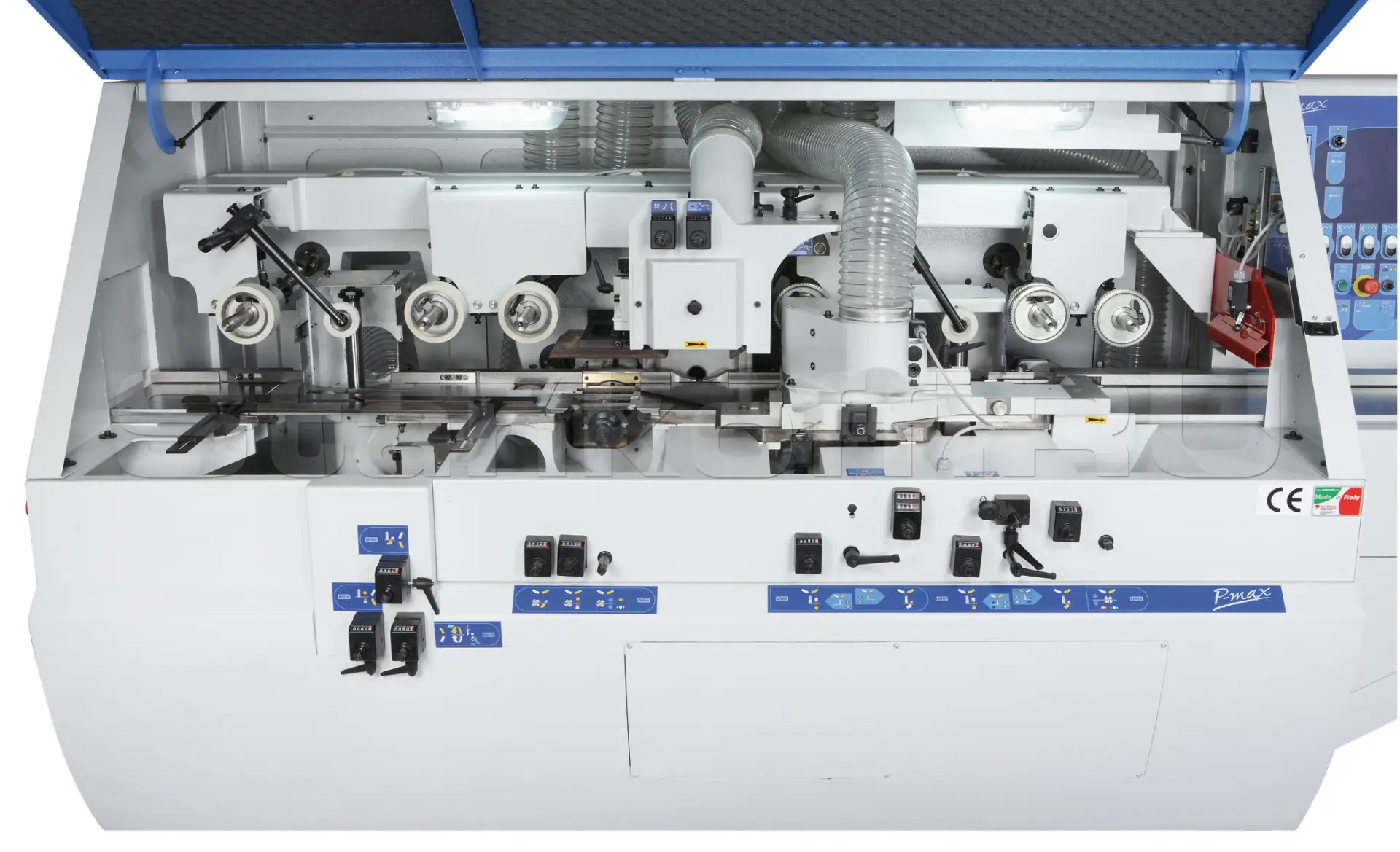

верхняя траверса снабжена электрическим вертикальным перемещением с регулируемыми прижимными и подающими роликами, которые регулируются вместе с верхним шпинделем для облегчения регулировки
система подачи с вариатором скорости и с инвертером
верхняя подача с двойным суппортом

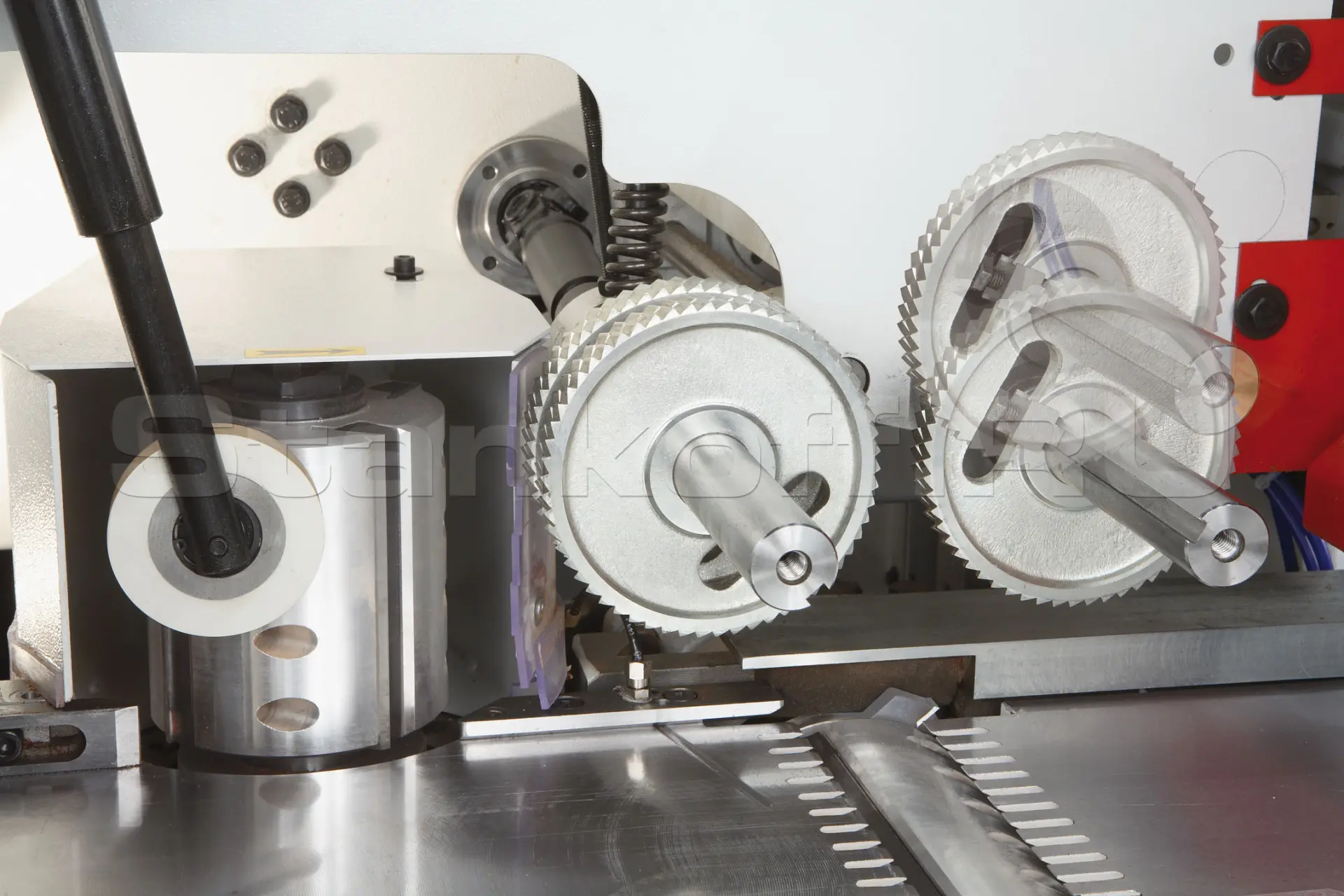

подача с помощью 4 зубчатых роликов и 3 обрезиненными на выходе
поддув воздуха на столе для облегчения кольжения заготовки
левый вертикальный шпиндель регулируется одновременно с прижимным узлом и направляющей на выходе, для удобства и экономии времени
система предварительного выпрямления на правой стороне с помощью шевинговальной фрезы (по требованию), которая ставится на строгальный вал.
счетчики с точностью 0,1mm перемещения 3°-4°-5°-6 шпинделей
система быстрой регулировки инструмента
sistema rapido regolazione utensili sul 2° - 3° - 4° - 5° e 6° gruppo
возможность использовать фрезы на 2°-3°-4° -5°-6 шпинделях до макс диам 200mm и мин диам 110mm (макс диам для профилирования 160mm)

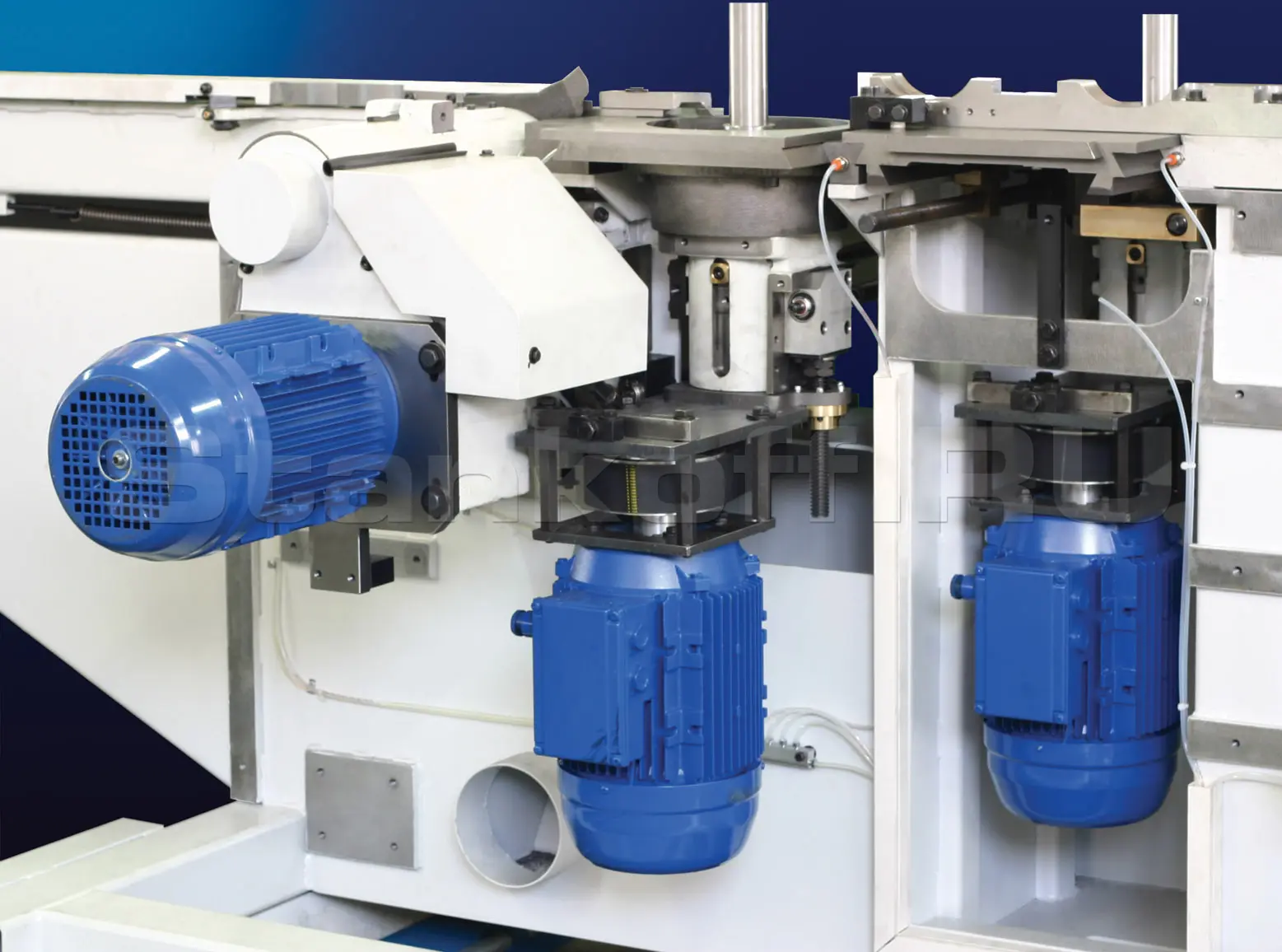

осевая регулировка вертикальных шпинделей
радиальная регулировка 2 шпинделя 35mm
радиальная регулировка прижима 3° узла относительно шпинделя 35mm (для компенсации диаметра)
осевая регулировка 4° шпинделя 40mm
радиальная регулировка 4° шпинделя 35mm (для компенсации диаметра)

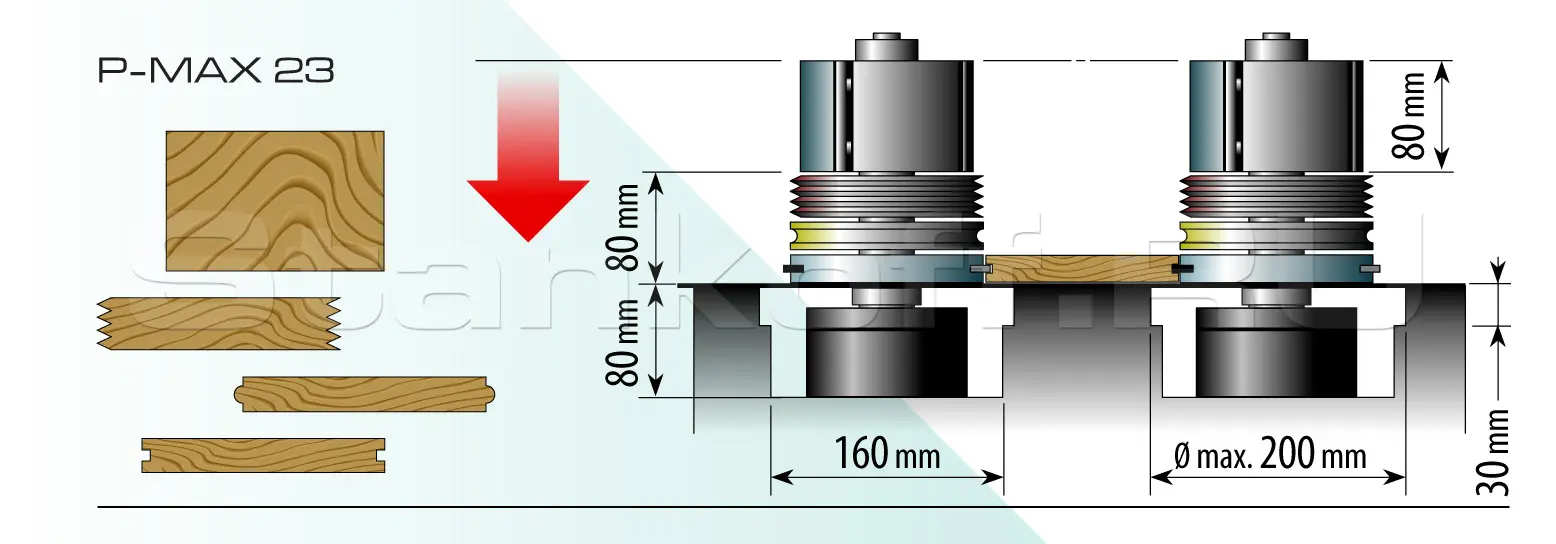

макс диаметр инструмента: 200mm над рабочим столом и 160mm под рабочим столом
прижимной ролик перед фуганком пневматический, исключается с панели управления
пневматический прижим узла подачи
ручная смазка рабочего стола
кнопочный прямой запуск моторов с панели управления
защитная звукоизолирующая кабина с датчиком безопасности
панель управления с тепло защитой
общий выключатель с замком
2 аварийных кнопки
вспомогательный цикл низкого напряжения
ключи
подсветка

Характеристики

Длина подающего стола	2500 mm
Мощность мотора нижнего горизонтального шпинделя	kW 4 (HP 5,5)
Мощность мотора правого вертикального шпинделя	kW 4 (HP 5,5)
Мощность мотора левого вертикального шпинделя	kW 4 (HP 5,5)
Мощность мотора верхнего горизонтального шпинделя	kW 5,5 (HP 7,5)
Мощность мотора 2-го верхнего горизонтального шпинделя	kW 4 (HP 5,5)
Мощность мотора 2-го нижнего горизонтального шпинделя	kW 4 (HP 5,5)
Мощность мотора универсального шпинделя	−
Мощность мотора подачи	kW 2,2 (HP 3)
Мощность мотора подъема/опускания траверсы	kW 0,75 (HP 1)
Макс рабочая ШИРИНА (с инструментом д. 125mm)	240 mm
Мин рабочая ШИРИНА (с инструментом д. 125mm)	25 mm
Макс рабочая ВЫСОТА (с инструментом д. 125mm)	180 mm
Мин рабочая ВЫСОТА (с инструментом д. 125mm)	8 mm
Мин ДЛИНА заготовки (единичная подача)	500 mm
Скорость подачи	4-30 м/мин
Скорость вращения шпинделей	6000 об/мин
Диаметр подающих роликов (зубчатых и обрезиненных)	130 mm
Диаметр валов	40 mm
Размер инструмента горизонтальных шпинделей	125 X 250 mm
Размер инструмента вертикальных шпинделей	125 X 180 mm
Диаметр аспирационных отверстий / количество	140 mm / 6 шт.
Диаметр инструмента на 1-ом шпинделе	125 mm
Мин/макс диаметр инструмента для профилирования (исключая 1-ый шпиндель)	110-200 mm
Размер шпиндельной чаши (для вертикальных шпинделей)	160х40 mm
Электропитание	V380/400-50HZ-3PH+N
