Четырехсторонний строгально-калевочный станок с 5-м универсальным шпинделем P.MAX 24/5 U

Name: Четырехсторонний строгально-калевочный станок с 5-м универсальным шпинделем P.MAX 24/5 U
Rating: 5 (1 reviews)

Сравнить Вопросы

Италия

Краткие характеристики

Артикул P.MAX 24/5 U

Мощность мотора 1 шпинделя (1° gruppo)	kw 5,5	опция
Мощность мотора правого шпинделя (2° gruppo)	kw 5,5	опция
Мощность мотора левого шпинделя (3° gruppo)	kw 5,5	опция
Мощность мотора верхнего горизонтального шпинделя (4° gruppo)	kw 7,5	опция
Мощность мотора универсального шпинделя (5° gruppo)	kw 5,5	опция
Мощность мотора подачи с инвертером	kw 1,5
Мощность мотора подъема траверсы	kw 0,75
Макс рабочая ширина (с инструментом д. 125mm)	240mm
Мин рабочая ширина (с инструментом д. 125mm)	25mm
Макс рабочая высота (с инструментом д. 125mm)	180mm
Мин рабочай высота (с инструментом д. 125mm)	8mm
Мaкс рабочая длина универсального шпинделя в качестве нижнего	230mm
Мaкс рабочая длина универсального шпинделя в качестве верхнего	200mm
Макс рабочая высота при универсальном в качестве верхнего	130mm
Мин длина заготовки (единичная подача)	490mm
Скорость подачи с инвертером	4-20 mt/1'
Скорость вращения шпинделей	6000 g/1'
Диам подающих роликов (зубчат. и обрезинен.)	130mm
Диаметр валов	40mm
Размер инструмента горизонтальных шпинделей	125 x 250mm
Размер инструмента вертикальных шпинделей	125 x 180mm
Диам аспирационных отверстий	140mm
Диам инструмента на 1 шпинделе	125
Мин/макс диам инстумента для профилирования (исключая 1 шпиндель)	110-200mm
Диам.шпиндельной чаши (для вертикальных шпинделей)	160mm
Макс диам шейки инструмента	160mm
Напряжение	v380/400-hz50-3ph + n

Все характеристики

Конструктив

Особенности

Монолитная стальная станина, структурированная специальным образом.
Стальной полированный стол на входе длиной 2500 мм.
Ременная передача poly-v на всех шпинделях, гарантирует максимальный кпд моторов.
Каждый шпиндель имеет независимый мотор.
Верхняя траверса имеет вертикальное моторизированное перемещение, с подающими роликами и прижимами, которые регулируются одновременно с верхним шпинделем для удобства и экономии времени.

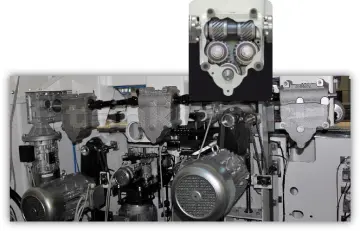

Система подачи с карданами, двойная задняя цепь, вариатор скорости с инвертером.
Двойной суппорт верхней траверсы.

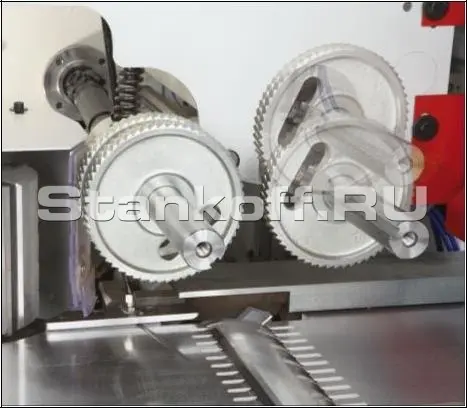

Подача с помощью 4 зубчатых роликов и 5 обрезиненных роликов на выходе.
Воздушная подушка на рабочем столе для облегчения скольжения заготовки.

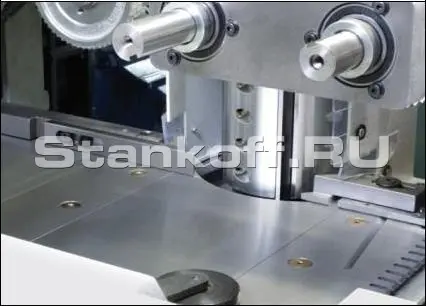

Левый вертикальный шпиндель регулируется одновременно с прижимным узлом и направляющей на выходе, для удобства и экономии времени.
Система предварительного выпрямления на правой стороне с помощью шевинговальной фрезы (по требованию), которая ставится на строгальный вал.
Счетчики с точностью 0,1mm перемещения 3°-4°-5° шпинделей.
Система быстрой регулировки инструмента.
Возможность использовать фрезы на 2°-3°-4° -5° шпинделях до макс диам 200mm и мин диам 110mm (макс диам для профилирования 160mm).
Осевая регулировка вертикальных шпинделей правого и левого (dx и sx) от 0mm до -90mm на передней панели станка.
Радиальная регулировка 2 шпинделя 35mm.
Радиальная регулировка прижима 3° узла относительно шпинделя 35mm (для компенсации диам.).
Осевая регулировка 4° шпинделя 40 mm.
Радиальная регулировка 4° шпинделя 35mm (для компенсации диам).

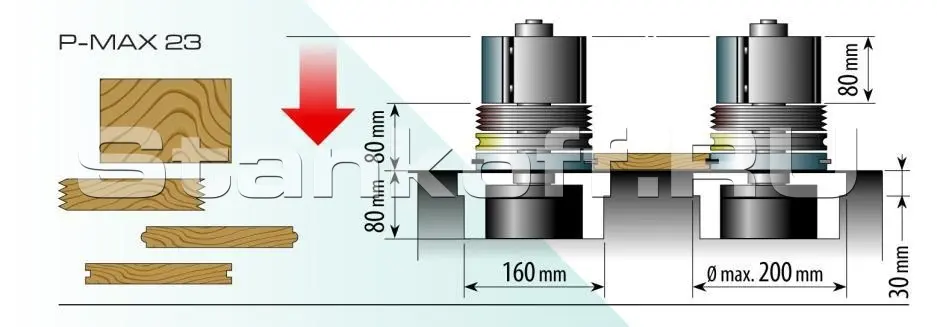

Макс диам инструмента: 200mm над рабочим столом и 160mm под рабочим столом..
Прижимной ролик перед фуганком пневматический, исключается с панели управления.
Пневматический прижим подающих роликов.
Ручная смазка рабочего стола.
Кнопочный прямой запуск моторов с панели управления.
Защитная звукоизолирующая кабина с датчиком безопасности.
Панель управления с тепло защитой.
Общий выключатель с замком .
2 аварийных кнопки.
Вспомогательный контур низкого напряжения.
Подсветка.

Опции

nr. 1	motore 1° шпиндель kw5,5 (hp7,5)
nr. 1	motore 1° шпиндель kw7,5
nr. 1	motore правый вертикальный kw5,5 (hp 7,5)
nr. 1	motore правый вертикальный kw7,5
nr. 1	левый вертикальный kw5,5 (hp 7,5)
nr. 1	левый вертикальный kw7,5
nr. 1	горизонтальный верхний kw 7,5 (hp 10)
nr. 1	мотор универсального шпинделя kw 5,5 (hp 7,5)
nr. 1	мотор универсального шпинделя kw 7,5
nr. 1	автоматический запуск звезда-треугольник для 7,5 квт для каждого

Система подачи с увеличенным редуктором и инвертером 2,2 квт, скорость подачи 4-30 м/мин

Характеристики

Мощность мотора 1 шпинделя (1° gruppo)	kw 5,5	опция
Мощность мотора правого шпинделя (2° gruppo)	kw 5,5	опция
Мощность мотора левого шпинделя (3° gruppo)	kw 5,5	опция
Мощность мотора верхнего горизонтального шпинделя (4° gruppo)	kw 7,5	опция
Мощность мотора универсального шпинделя (5° gruppo)	kw 5,5	опция
Мощность мотора подачи с инвертером	kw 1,5
Мощность мотора подъема траверсы	kw 0,75
Макс рабочая ширина (с инструментом д. 125mm)	240mm
Мин рабочая ширина (с инструментом д. 125mm)	25mm
Макс рабочая высота (с инструментом д. 125mm)	180mm
Мин рабочай высота (с инструментом д. 125mm)	8mm
Мaкс рабочая длина универсального шпинделя в качестве нижнего	230mm
Мaкс рабочая длина универсального шпинделя в качестве верхнего	200mm
Макс рабочая высота при универсальном в качестве верхнего	130mm
Мин длина заготовки (единичная подача)	490mm
Скорость подачи с инвертером	4-20 mt/1'
Скорость вращения шпинделей	6000 g/1'
Диам подающих роликов (зубчат. и обрезинен.)	130mm
Диаметр валов	40mm
Размер инструмента горизонтальных шпинделей	125 x 250mm
Размер инструмента вертикальных шпинделей	125 x 180mm
Диам аспирационных отверстий	140mm
Диам инструмента на 1 шпинделе	125
Мин/макс диам инстумента для профилирования (исключая 1 шпиндель)	110-200mm
Диам.шпиндельной чаши (для вертикальных шпинделей)	160mm
Макс диам шейки инструмента	160mm
Напряжение	v380/400-hz50-3ph + n
