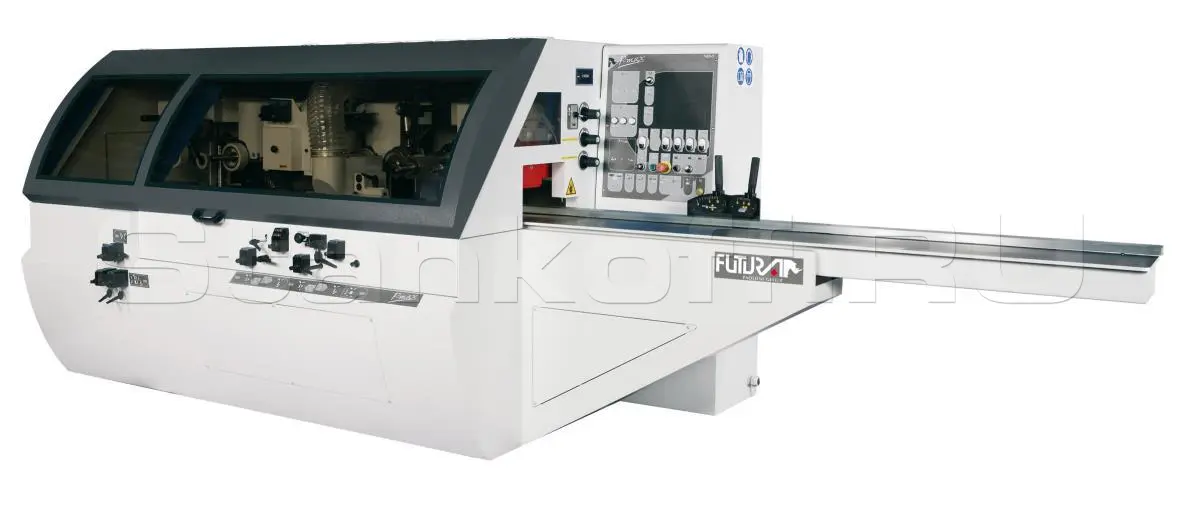

Четырехсторонний строгально-калевочный станок с 5-м шпинделем для пил P.MAX 24/5 H
Краткие характеристики
Артикул
P.MAX 24/5 H
| Длина подающего стола | 2500 mm |
| Мощность мотора нижнего горизонтального шпинделя | kW 4 (HP 5,5) |
| Мощность мотора правого вертикального шпинделя | kW 4 (HP 5,5) |
| Мощность мотора левого вертикального шпинделя | kW 4 (HP 5,5) |
| Мощность мотора верхнего горизонтального шпинделя | kW 5,5 (HP 7,5) |
| Мощность мотора 2-го нижнего горизонтального шпинделя | − |
| Мощность мотора универсального шпинделя | − |
| Мощность мотора подачи | kW 1,5 (HP 2) |
| Мощность мотора подъема/опускания траверсы | kW 0,75 (HP 1) |
| Макс рабочая ШИРИНА (с инструментом д. 125mm) | 240 mm |
| Мин рабочая ШИРИНА (с инструментом д. 125mm) | 25 mm |
| Макс рабочая ВЫСОТА (с инструментом д. 125mm) | 180 mm |
| Мин рабочая ВЫСОТА (с инструментом д. 125mm) | 8 mm |
| Мин ДЛИНА заготовки (единичная подача) | 500 mm |
| Скорость подачи | 4-20 м/мин |
| Скорость вращения шпинделей | 6000 об/мин |
| Диаметр подающих роликов (зубчатых и обрезиненных) | 130 mm |
| Диаметр валов | 40 mm |
| Размер инструмента горизонтальных шпинделей | 125 X 250 mm |
| Размер инструмента вертикальных шпинделей | 125 X 180 mm |
| Диаметр аспирационных отверстий / количество | 140 mm / 4 шт. |
| Диаметр инструмента на 1-ом шпинделе | 125 mm |
| Мин/макс диаметр инструмента для профилирования (исключая 1-ый шпиндель) | 110-200 mm |
| Размер шпиндельной чаши (для вертикальных шпинделей) | 160х40 mm |
| Электропитание | V380/400-50HZ-3PH+N |
Конструктив
Особенности
- Монолитная стальная станина, структурированная специальным образом.
- Стальной полированный стол на входе длиной 2500 мм.

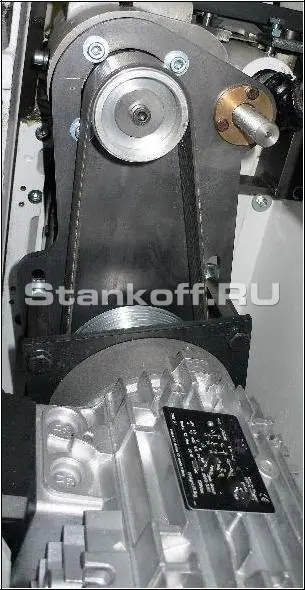

- Ременная передача poly-v на всех шпинделях, гарантирует максимальный кпд моторов.
- Каждый шпиндель имеет независимый мотор.
- Верхняя траверса имеет вертикальное моторизированное перемещение, с подающими роликами и прижимами, которые регулируются одновременно с верхним шпинделем для удобства и экономии времени.
- Система подачи с карданами, двойная задняя цепь, вариатор скорости с инвертером.
- Двойной суппорт верхней траверсы.

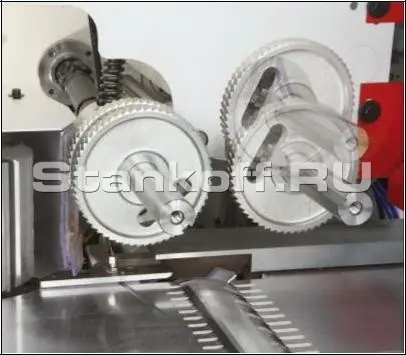

- Подача с помощью 4 зубчатых роликов и 2 обрезиненных роликов на выходе.

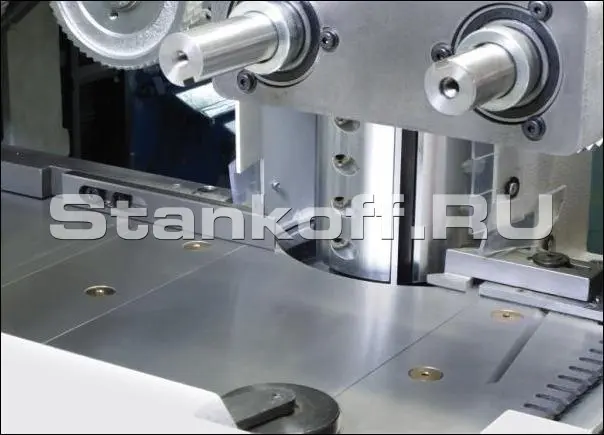

- Воздушная подушка на рабочем столе для облегчения скольжения заготовки.
- Левый вертикальный шпиндель регулируется одновременно с прижимным узлом и направляющей на выходе, для удобства и экономии времени.
- Система предварительного выпрямления на правой стороне с помощью шевинговальной фрезы (по требованию), которая ставится на строгальный вал.
- Счетчики с точностью 0,1mm перемещения 3°-4°-5° шпинделей.
- Система быстрой регулировки инструмента.
- Возможность использовать фрезы на 2°-3°-4° -5° шпинделях до макс диам 200mm и мин диам 110mm (макс диам для профилирования 160mm).
- Осевая регулировка вертикальных шпинделей правого и левого (dx и sx) от 0mm до -90mm на передней панели станка.
- Радиальная регулировка 2 шпинделя 35mm.
- Радиальная регулировка прижима 3° узла относительно шпинделя 35mm (для компенсации диам.).
- Осевая регулировка 4° шпинделя 40 mm.
- Радиальная регулировка 4° шпинделя 35mm (для компенсации диам).

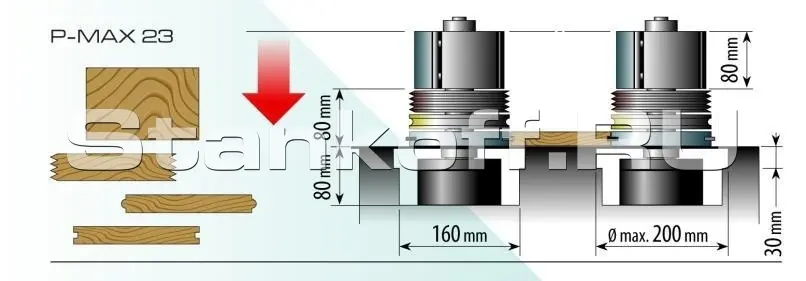

- Макс диам инструмента: 200mm над рабочим столом и 160mm в шпиндельной чаше.
- Пневматический ролик перед фуганком, исключается с панели управления.
- Пневматический прижим подающих роликов.
- Ручная смазка рабочего стола.
- Прямой запуск моторов кнопкой с панели управления.

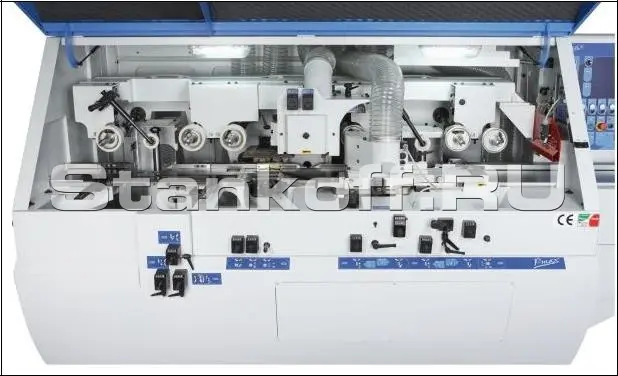

- Звукоизолирующая защитная кабина с концевиком безопасности.
- Панель управления с магнитотермической защитой.
- Генеральный выключатель с блокировкой.
- 2 кнопки быстрого останова.
- Вспомогательный контур низкого напряжения.
- Подсветка рабочей зоны.
Опции
Мотор 2-го нижнего шпинделя kw 15 (hp 20)
Набор инструмента (2 шт 190х125х40 + 2 шт 250х125х40 + шевинговальная фреза со сменными ножами 12х145х40 + калибр)
Характеристики
| Длина подающего стола | 2500 mm |
| Мощность мотора нижнего горизонтального шпинделя | kW 4 (HP 5,5) |
| Мощность мотора правого вертикального шпинделя | kW 4 (HP 5,5) |
| Мощность мотора левого вертикального шпинделя | kW 4 (HP 5,5) |
| Мощность мотора верхнего горизонтального шпинделя | kW 5,5 (HP 7,5) |
| Мощность мотора 2-го нижнего горизонтального шпинделя | − |
| Мощность мотора универсального шпинделя | − |
| Мощность мотора подачи | kW 1,5 (HP 2) |
| Мощность мотора подъема/опускания траверсы | kW 0,75 (HP 1) |
| Макс рабочая ШИРИНА (с инструментом д. 125mm) | 240 mm |
| Мин рабочая ШИРИНА (с инструментом д. 125mm) | 25 mm |
| Макс рабочая ВЫСОТА (с инструментом д. 125mm) | 180 mm |
| Мин рабочая ВЫСОТА (с инструментом д. 125mm) | 8 mm |
| Мин ДЛИНА заготовки (единичная подача) | 500 mm |
| Скорость подачи | 4-20 м/мин |
| Скорость вращения шпинделей | 6000 об/мин |
| Диаметр подающих роликов (зубчатых и обрезиненных) | 130 mm |
| Диаметр валов | 40 mm |
| Размер инструмента горизонтальных шпинделей | 125 X 250 mm |
| Размер инструмента вертикальных шпинделей | 125 X 180 mm |
| Диаметр аспирационных отверстий / количество | 140 mm / 4 шт. |
| Диаметр инструмента на 1-ом шпинделе | 125 mm |
| Мин/макс диаметр инструмента для профилирования (исключая 1-ый шпиндель) | 110-200 mm |
| Размер шпиндельной чаши (для вертикальных шпинделей) | 160х40 mm |
| Электропитание | V380/400-50HZ-3PH+N |
