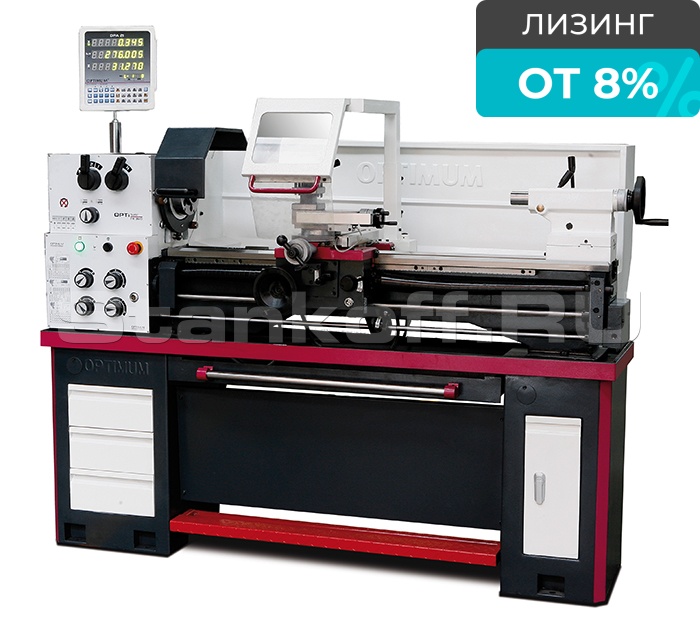

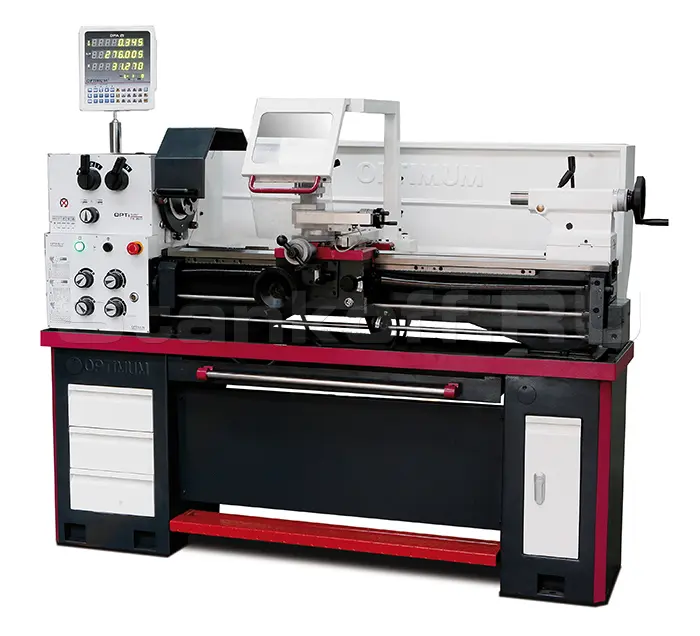

Легкий токарный станок Opti TH3610 / 3610 DPA

Name: Легкий токарный станок Opti TH3610 / 3610 DPA
Brand: OPTIMUM
Rating: 5 (5 reviews)

Сравнить Вопросы

OPTIMUM (Германия)

Краткие характеристики

Артикул TH3610 / 3610 DPA

Двигатель	1,5 кВт 380 В ~50 Гц
Высота центров, мм	180
Наибольшая длина обрабатываемой детали, мм	980
Наибольший диаметр обработки над станиной, мм	356
Наибольший диаметр обработки над суппортом, мм	198
Наибольший диаметр обработки над выемкой станины, мм	516
Длина выемки станины, мм	160
Частота вращения шпинделя, об/мин	70 - 2000
Количество ступеней	8
Внутренний конус шпинделя	МК 6
Присоединительная поверхность шпинделя	Camlock ASA D1 - 5"
Диаметр сквозного отверстия в шпинделе, мм	52
Ширина станины, мм	187
Ход верхней каретки суппорта, мм	100
Ход поперечной каретки суппорта, мм	170
Внутренний конус пиноли задней бабки	МК 3
Ход пиноли задней бабки, мм	120
Продольная подача, мм/об (32 подачи)	0,052 - 1,392
Поперечная подача, мм/об (32 подачи)	0,014 - 0,38
Пределы шага нарезаемых метрических резьб, мм (26 шагов)	0,4 - 7
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм (34 шага)	4 - 56
Пределы шага нарезаемых трапецеидальных резьб	8 - 120
Пределы шага нарезаемых модульных резьб	0,2 - 3,5
Высота державки резца, мм	16
Длина, мм	1930
Ширина, мм	725
Высота, мм	1350 (DPA - 1620)
Масса станка, кг	610

Все характеристики

Конструктив

Точный токарный станок с отличным комплектом поставки для разнообразных работ. Быстрое и удобное переключение скоростей и подач, а также закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники. Для безопасности станок оборудован защитным экраном, кнопкой аварийного отключения станка и запирающимся главным выключателем.

Особенности

Закаленные и шлифованные направляющие станины.
Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
Закаленные шлифованные шестерни и валы, работающие в масляной ванне.
Радиальное биение шпинделя менее 0,015 мм
Быстрое и удобное переключение скоростей и подач.
Механический тормоз шпинделя.
Перегрузочная муфта ходового винта.
Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов
Продольная и поперечная подачи суппорта
Поворотная на 360° верхняя каретка суппорта
Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
Цена деления лимба маховика пиноли задней бабки 0,025 мм
Правое/левое направление вращения шпинделя
Защитный экран
Станочный светильник
Кнопка аварийного отключения станка, запирающийся главный выключатель
Спиральный кожух ходового винта
Подставка под станок с отделениями под инструмент
Произведено согласно нормам DIN 8606

Характеристики

Двигатель	1,5 кВт 380 В ~50 Гц
Высота центров, мм	180
Наибольшая длина обрабатываемой детали, мм	980
Наибольший диаметр обработки над станиной, мм	356
Наибольший диаметр обработки над суппортом, мм	198
Наибольший диаметр обработки над выемкой станины, мм	516
Длина выемки станины, мм	160
Частота вращения шпинделя, об/мин	70 - 2000
Количество ступеней	8
Внутренний конус шпинделя	МК 6
Присоединительная поверхность шпинделя	Camlock ASA D1 - 5"
Диаметр сквозного отверстия в шпинделе, мм	52
Ширина станины, мм	187
Ход верхней каретки суппорта, мм	100
Ход поперечной каретки суппорта, мм	170
Внутренний конус пиноли задней бабки	МК 3
Ход пиноли задней бабки, мм	120
Продольная подача, мм/об (32 подачи)	0,052 - 1,392
Поперечная подача, мм/об (32 подачи)	0,014 - 0,38
Пределы шага нарезаемых метрических резьб, мм (26 шагов)	0,4 - 7
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм (34 шага)	4 - 56
Пределы шага нарезаемых трапецеидальных резьб	8 - 120
Пределы шага нарезаемых модульных резьб	0,2 - 3,5
Высота державки резца, мм	16
Длина, мм	1930
Ширина, мм	725
Высота, мм	1350 (DPA - 1620)
Масса станка, кг	610
