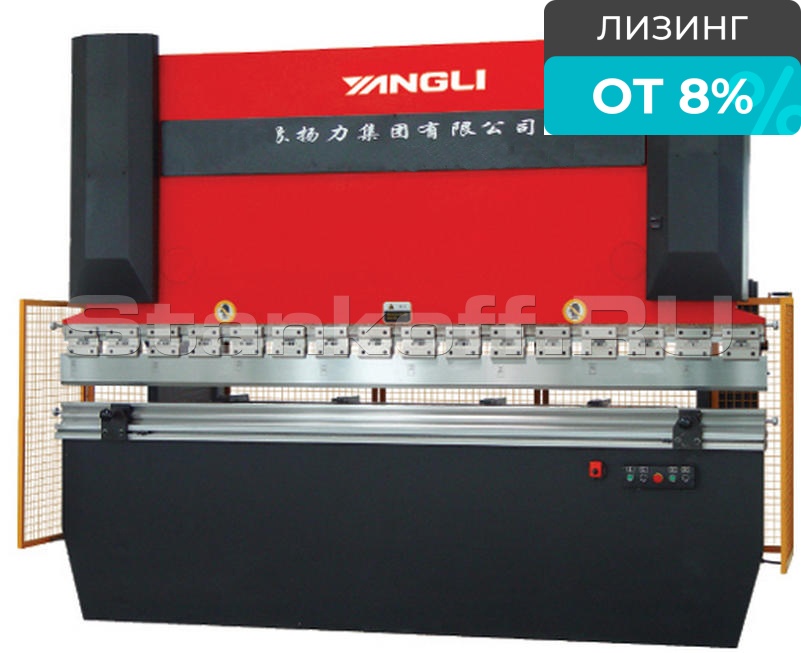

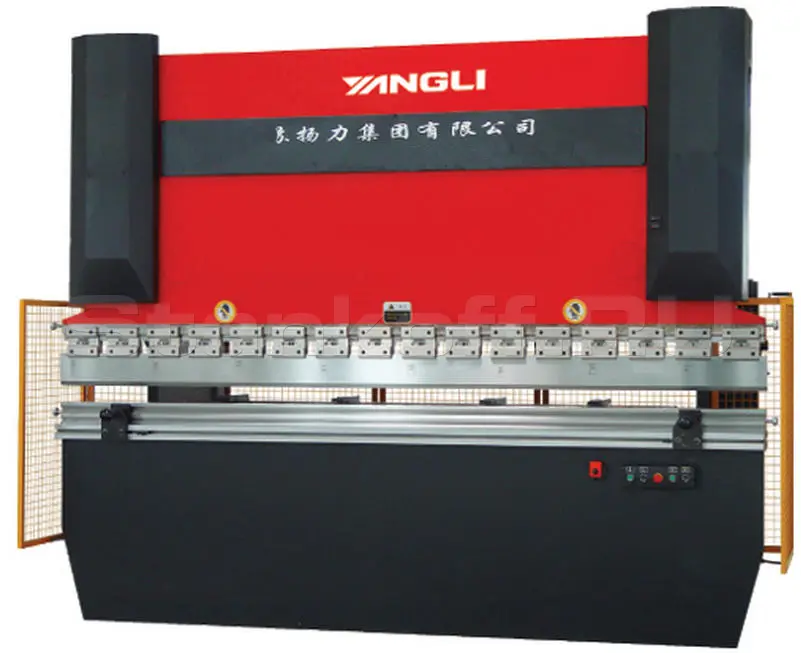

Листогиб гидравлический FOG 250/5000

Листогиб гидравлический FOG 250/5000
Вопросы
YangLi YangLi (Китай)
Краткие характеристики
Артикул
FOG 250/5000
Усилие, тонн
254.929
Длина стола, мм
5000
Макс. мощность двигателя, кВт (л.с.)
18,5
Все характеристики

Конструктив

Листогиб гидравлический серии FOG предназначен выполнения операций гибки металлических листов. Прочная сварная конструкция рамы, прошедшая термический отпуск для снятия сварочных напряжений в конструкции и надежная гидравлика позволяют добиться хороших результатов обработки листа. Синхронизация работы двух гидроцилиндров обеспечивается механической траверсой между ними. Привод перемещения задних упоров электромеханический, управляется с пульта на передней панели.

Простота управления данными прессом и его универсальность позволяют найти данному оборудованию широкое применение во всех отраслях промышленности. Пресс наиболее эффективен при несложных гибах на длину всего рабочего стола, и в случаях, когда не требуется частой смены рабочего инструмента.

Профили, получаемые при использовании листогиба
Профили, получаемые при использовании листогиба

Характеристики

Усилие, тонн 254.929
Длина стола, мм 5000
Макс. мощность двигателя, кВт (л.с.) 18,5

Калькулятор усилия гибки

Расчёт для станка FOG 250/5000: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка
матрица V = 4 пуансон S = 0.6 α = 90°
B — мин. полка, 3.13 мм Ri — внутр. радиус, 0.63 мм

B — Мин. длина полки, мм

3.13

Ri — Внутренний радиус, мм

0.63

F — Усилие гибки, т

28.76
Станок справится: нужно 28.76 т из 254.929 т.
Загрузка станка 11%
Запас 226.17 т

Что потянет FOG 250/5000

Материал гиб 5000 мм гиб 2500 мм
Сталь до 6 мм до 12 мм
Нерж. сталь до 3 мм до 6 мм
Алюминий до 12 мм до 25 мм

Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.

Нужен расчёт под вашу деталь? Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.

Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
