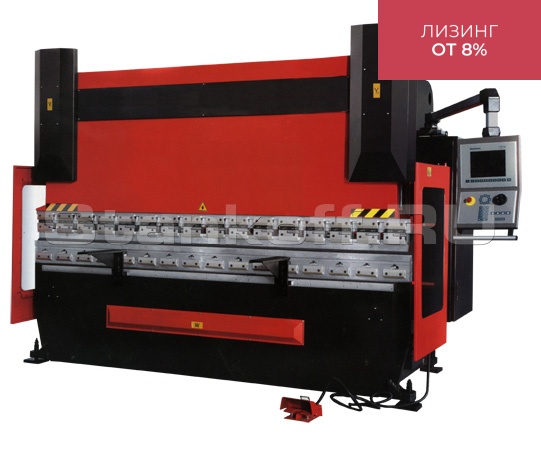

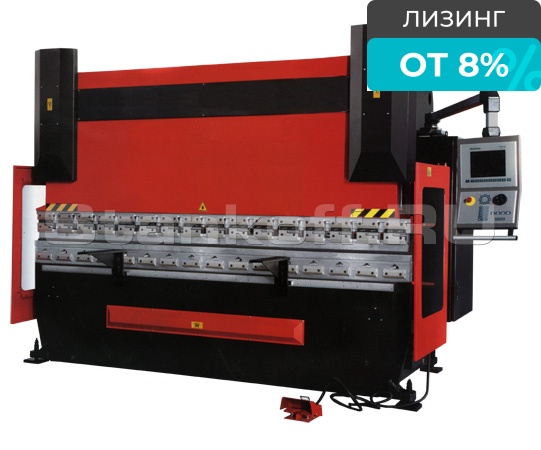

Листогиб гидравлический серии FOG предназначен для выполнения операций гибки металлических листов. Прочная сварная конструкция рамы, прошедшая термический отпуск для снятия сварочных напряжений в конструкции и надежная гидравлика позволяют добиться хороших результатов обработки листа. Синхронизация работы двух гидроцилиндров обеспечивается механической траверсой между ними. Привод перемещения задних упоров электромеханический, управляется с пульта на передней панели.
Простота управления данным прессом и его универсальность позволяют найти данному оборудованию широкое применение во всех отраслях промышленности. Пресс наиболее эффективен при несложных гибах на длину всего рабочего стола, и в случаях, когда не требуется частой смены рабочего инструмента.
| Усилие, тонн | 305.91 |
| Длина стола, мм | 4000 |
| Макс. мощность двигателя, кВт (л.с.) | 22 |
Расчёт для станка FOG 300/4000: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.
Гиб намного короче стола: расчётного усилия хватает, но полное усилие на коротком участке давать нельзя — это локальная перегрузка траверсы. Уточните у менеджера допустимую нагрузку на погонный метр.
| Материал | гиб 4000 мм | гиб 2000 мм |
|---|---|---|
| Сталь | до 8 мм | до 15 мм |
| Нерж. сталь | до 5 мм | до 10 мм |
| Алюминий | до 20 мм | до 25 мм |
Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.
Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
