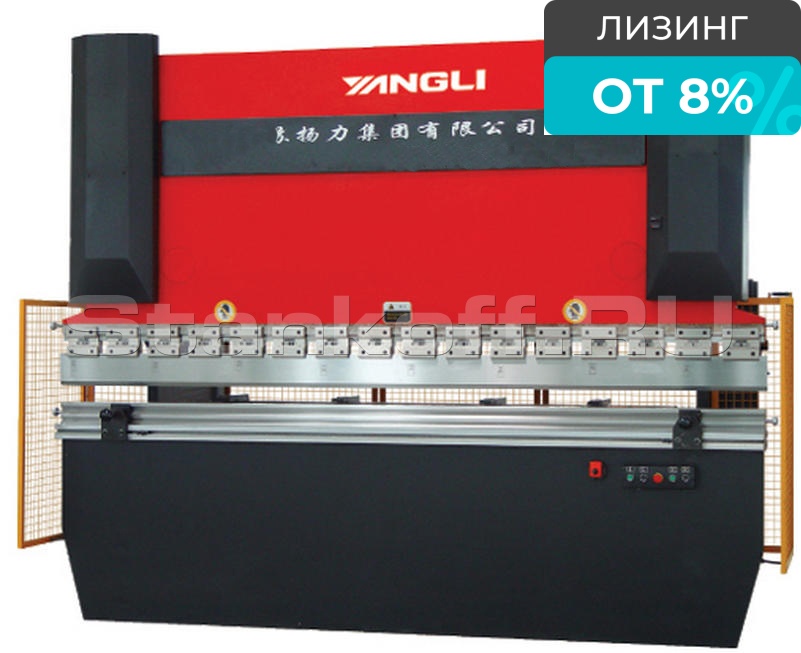

Пресс листогибочный гидравлический FOG 125/2500
- Артикул
- FOG 125/2500
- Усилие, тонн
- 127.46
- Длина стола, мм
- 2500
- Макс. мощность двигателя, кВт (л.с.)
- 7,5
Конструктив
Листогиб гидравлический серии FOG предназначен выполнения операций гибки металлических листов. Прочная сварная конструкция рамы, прошедшая термический отпуск для снятия сварочных напряжений в конструкции и надежная гидравлика позволяют добиться хороших результатов обработки листа. Синхронизация работы двух гидроцилиндров обеспечивается механической траверсой между ними. Привод перемещения задних упоров электромеханический, управляется с пульта на передней панели.
Простота управления данными прессом и его универсальность позволяют найти данному оборудованию широкое применение во всех отраслях промышленности. Пресс наиболее эффективен при несложных гибах на длину всего рабочего стола, и в случаях, когда не требуется частой смены рабочего инструмента.
Характеристики
| Усилие, тонн | 127.46 |
| Длина стола, мм | 2500 |
| Макс. мощность двигателя, кВт (л.с.) | 7,5 |
Калькулятор усилия гибки
Расчёт для станка FOG 125/2500: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.
B — Мин. длина полки, мм
Ri — Внутренний радиус, мм
F — Усилие гибки, т
Гиб намного короче стола: расчётного усилия хватает, но полное усилие на коротком участке давать нельзя — это локальная перегрузка траверсы. Уточните у менеджера допустимую нагрузку на погонный метр.
Что потянет FOG 125/2500
| Материал | гиб 2500 мм | гиб 1250 мм |
|---|---|---|
| Сталь | до 6 мм | до 12 мм |
| Нерж. сталь | до 3 мм | до 6 мм |
| Алюминий | до 12 мм | до 25 мм |
Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.
Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
