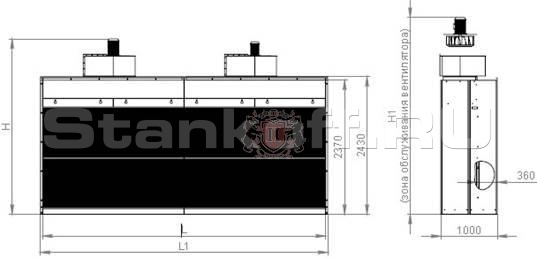

Окрасочная кабина с сухой фильтрацией CDC-5000

Покрасочная кабина с шириной рабочей зоны 2(две)х2500 мм, позволяющая благодаря двум независимым рабочим зонам окрашивать стандартные мебельные детали двумя малярами одновременно или поочередно, а также окрашивать габаритные изделия за один установ.

Окрасочная камера CDC-5000 предназначена:

• повышения качества лакокрасочных покрытий- снижения времени обслуживания окрасочных участков
• увеличения производительности работы малярных участков- обеспечения допустимых санитарно-гигиенических условий труда маляров и вспомогательного персонала
• незамедлительного удаления паров растворителей из рабочей зоны, с целью исключения образования взрывоопасных концентраций
• существенного снижения выбросов шламов лакокрасочных материалов в окружающую среду
• обеспечения простоты утилизации шламов лакокрасочных материалов

Окрасочная кабина с водяной завесой CDC-5000 успешно применяется для покраски металла, стекла, дерева, пластика и изделий из них.

Диапазон окрашиваемых изделий очень широк. Например, окрасочная камера мод.CDC-5000 служит для:

• покраски колесных дисков
• покраски габаритных металлоконструкций
• покраски садовой и сельскохозяйственной техники
• покраски буров
• покраски труб и столбов
• покраски свай
• покраски сварных воздуховодов
• покраски опалубки
• покраски элементов строительных конструкций
• покраски цементно-волокнистых плит и других строительно-отделочных материалов
• покраски (лакировки) электронных плат и компонентов
• покраски деталей самолетов
• покраски элементов катеров и лодок
• покраски бамперов автомобилей
• реставрации мебели и антиквариата
• покраски мебели
• покраски МДФ фасадов
• покраски столов
• покраски стульев
• покраски окон
• покраски дверей
• покраски погонажных изделий (дверного погонажа, плинтусов)
• покраски паркета и доски пола
• покраски других мебельных и столярных изделий

Часть распыленного маляром лакокрасочного материала не попадает на изделие. При этом в воздухе образуется мелкая пыль из быстросохнущих компонентов лака – перепыл, который благодаря окрасочной кабине удаляется из рабочей зоны параллельным полу потоком воздуха.

Существенная часть лаковой пыли осаждается на картонном лабиринтном фильтре (до 75 - 95%). Причем по мере загрязнения фильтра степень фильтрации увеличивается.

Дополнительная система фильтрации (опция) – быстросъемные кассеты с недорогим сменным элементом – стекловолоконным фильтром позволяют достичь степени очистки от твердых частиц вплоть до 95%.

• минимальное время обслуживания
• простота утилизации шламов лакокрасочных материалов. Они утилизируются как твердые промышленные отходы вместе с фильтрами.

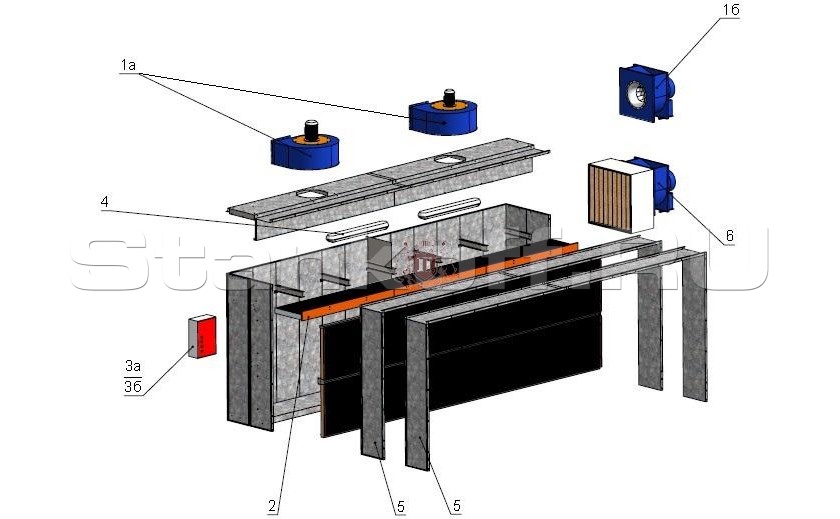

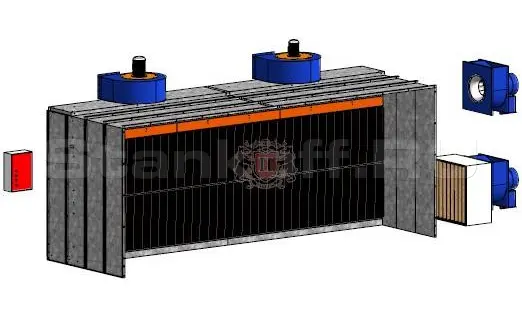

1 - Сборный корпус из оцинкованной стали с большим количеством продольных, поперечных и вертикальных ребер жесткости. Обеспечивает долговечность эксплуатации и снижение вибрации в процессе работы.

Корпус камеры закрывает внутренний объем с 5-ти сторон, в отличие от аналогов, у которых вместо нижней герметизирующей панели используется пол цеха.

2 - Две вертикальные полосы картонного лабиринтного фильтра.

Основным рабочим элементом сухой окрасочной камеры является фронтально расположенный картонный лабиринтный фильтр. По мере увеличения загрязненности, улавливающая способность фильтра увеличивается и достигает 95%. Удерживающая способность составляет 15 – 17 кг шламов на 1 м2

Для фиксации лабиринтного фильтра к стенам камеры, используются быстросъемные фиксаторы, состоящие из ребристых пластин и болтов с пластиковыми ручками. Такое исполнение имеет ряд преимуществ, основными среди которых являются:

• скорость потока воздуха после попадания во внутреннюю полость кабины снижается в 4-5 раз, что позволяет взвесям оседать на пол камеры, повышая степень очистки выбрасываемого воздуха
• центральная направляющая имеет большое количество ребер жесткости, предотвращающих ее провисание и «скручивание» даже при полной загрязненности фильтра
• для замены фильтра не требуется специального инструмента, благодаря чему снижается время обслуживания камеры

В покрасочной камере увеличен объем внутренней полости, благодаря чему обеспечивается равномерность скорости потока воздуха в рабочей зоне покрасочной камеры, что повышает:

• качество лакокрасочного покрытия
• срок службы фильтров.

В базовую комплектацию камеры CDC-5000 также включены:

• монтажный комплект, включая болты, гайки, шайбы, герметик и т.п. в соответствии с комплектацией камеры
• упаковка для перевозки автотранспортом
• паспорт и инструкция по эксплуатации
• компакт-диск со схемой и фотоиллюстрациями сборки

Вентилятор вытяжной взрывозащищенный. Исполнение взрывозащищенное, с взрывозащищенным двигателем (опционально – с общепромышленным двигателем или не взрывозащищенный).

1а - Вентилятор с несущим корпусом бесфланцевого исполнения. Благодаря установке через резиновую прокладку непосредственно на крышу камеры и размещению в зоне установки вентилятора дополнительных усилителей, минимизируется вибрация, образующаяся в результате засорения лопаток вентилятора при интенсивной работе окрасочной камеры.

Двигатель вентилятора вместе с крыльчаткой полностью извлекается из корпуса. Для этого не нужно расчеканивать воздуховоды, отсоединять электродвигатель от электрической сети и т.п. Такая конструкция вентилятора минимизирует время обслуживания.

1б - Вентилятор с несущей рамой. Вентилятор может быть установлен в любом удобном месте, в т.ч. на улице, и соединяется с камерой воздуховодом (воздуховод исключен из поставки).

Конструкция предусматривает возможность извлекать двигатель вместе с крыльчаткой из корпуса вентилятора без расчеканивания воздуховодов. Это обеспечивает удобство обслуживания и минимизирует технологические простои малярной камеры.

2 - Дополнительная степень фильтрации воздуха

Быстросъемные фильтровальные кассеты с недорогим сменным элементом – стекловолоконным фильтром.

Использование дополнительной ступени фильтрации позволяет достичь степени очистки воздуха от твердых частиц вплоть до 95%.

Электрический щит управления покрасочной камерой

3а - Щит в пластиковом корпусе с автоматическими выключателями – для размещения вне взрывоопасной зоны

3б - Щит в металлическом корпусе с кнопками включения/выключения/аварийного выключения – для размещения вне взрывоопасной зоны.

4 - Светильник взрывозащищенный люминесцентный двухламповый, 2х36Вт. В комплект поставки светильника включены 2 лампы.

5 - Увеличение глубины рабочей зоны на 500 мм

Комплект из двух боковых панелей и панели крыши.

6 - Приточный вентилятор и набор фильтров для «эконом-проекта» включают в себя:

• Вентилятор приточный общепромышленного исполнения. Для создания в малярке избыточного давления, производительность приточного вентилятора подбирается на 10-20% больше вытяжного, с учетом того, что дополнительно должно быть преодолено сопротивление и карманного фильтра, и фильтра воздухораздаточного устройства.
• Карманный фильтр в собственном корпусе, предназначенном для стыковки с приточным вентилятором. Исполнение фильтра – быстросъемное. Фильтр предназначен для многократного использования. Его регенерация осуществляется вручную, механической очисткой и продувкой.
• Рулон фильтра тонкой очистки (20х2 метра) для самостоятельного пошива покупателем рукава воздухораздаточного.
