Покрасочная кабина с сухой фильтрацией CDC-3000

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Антон Викторов

Хотите мы Вам перезвоним? Да

Назначение

Окрасочная камера CDC-3000 предназначена:

  • повышения качества лакокрасочных покрытий- снижения времени обслуживания окрасочных участков
  • увеличения производительности работы малярных участков- обеспечения допустимых санитарно-гигиенических условий труда маляров и вспомогательного персонала
  • незамедлительного удаления паров растворителей из рабочей зоны, с целью исключения образования взрывоопасных концентраций
  • существенного снижения выбросов шламов лакокрасочных материалов в окружающую среду
  • обеспечения простоты утилизации шламов лакокрасочных материалов

Области применения

Окрасочная кабина с водяной завесой CDC-3000 успешно применяется для покраски металла, стекла, дерева, пластика и изделий из них.

Диапазон окрашиваемых изделий очень широк. Например, окрасочная камера мод.CDC-3000 служит для:

  • покраски колесных дисков
  • покраски габаритных металлоконструкций
  • покраски садовой и сельскохозяйственной техники
  • покраски буров
  • покраски труб и столбов
  • покраски свай
  • покраски сварных воздуховодов
  • покраски опалубки
  • покраски элементов строительных конструкций
  • покраски цементно-волокнистых плит и других строительно-отделочных материалов
  • покраски (лакировки) электронных плат и компонентов
  • покраски деталей самолетов
  • покраски элементов катеров и лодок
  • покраски бамперов автомобилей
  • реставрации мебели и антиквариата
  • покраски мебели
  • покраски МДФ фасадов
  • покраски столов
  • покраски стульев
  • покраски окон
  • покраски дверей
  • покраски погонажных изделий (дверного погонажа, плинтусов)
  • покраски паркета и доски пола
  • покраски других мебельных и столярных изделий

Принцип работы

Часть распыленного маляром лакокрасочного материала не попадает на изделие. При этом в воздухе образуется мелкая пыль из быстросохнущих компонентов лака – перепыл, который благодаря окрасочной кабине удаляется из рабочей зоны параллельным полу потоком воздуха.

Существенная часть лаковой пыли осаждается на картонном лабиринтном фильтре (до 75 - 95%). Причем по мере загрязнения фильтра степень фильтрации увеличивается.

Дополнительная система фильтрации (опция) – быстросъемные кассеты с недорогим сменным элементом – стекловолоконным фильтром позволяют достичь степени очистки от твердых частиц вплоть до 95%.

Преимущества

  • минимальное время обслуживания
  • простота утилизации шламов лакокрасочных материалов. Они утилизируются как твердые промышленные отходы вместе с фильтрами.

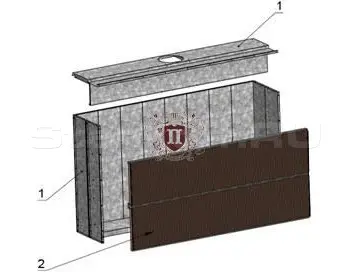

Базовая комплектация

1 - Сборный корпус из оцинкованной стали с большим количеством продольных, поперечных и вертикальных ребер жесткости. Обеспечивает долговечность эксплуатации и снижение вибрации в процессе работы.

Корпус камеры закрывает внутренний объем с 5-ти сторон, в отличие от аналогов, у которых вместо нижней герметизирующей панели используется пол цеха.

2 - Две вертикальные полосы картонного лабиринтного фильтра.

Основным рабочим элементом сухой окрасочной камеры является фронтально расположенный картонный лабиринтный фильтр. По мере увеличения загрязненности, улавливающая способность фильтра увеличивается и достигает 95%. Удерживающая способность составляет 15 – 17 кг шламов на 1 м2

Для фиксации лабиринтного фильтра к стенам камеры, используются быстросъемные фиксаторы, состоящие из ребристых пластин и болтов с пластиковыми ручками. Такое исполнение имеет ряд преимуществ, основными среди которых являются:

  • скорость потока воздуха после попадания во внутреннюю полость кабины снижается в 4-5 раз, что позволяет взвесям оседать на пол камеры, повышая степень очистки выбрасываемого воздуха
  • центральная направляющая имеет большое количество ребер жесткости, предотвращающих ее провисание и «скручивание» даже при полной загрязненности фильтра
  • для замены фильтра не требуется специального инструмента, благодаря чему снижается время обслуживания камеры

В покрасочной камере увеличен объем внутренней полости, благодаря чему обеспечивается равномерность скорости потока воздуха в рабочей зоне покрасочной камеры, что повышает:

  • качество лакокрасочного покрытия
  • срок службы фильтров.

В базовую комплектацию камеры CDC-3000 также включены:

  • монтажный комплект, включая болты, гайки, шайбы, герметик и т.п. в соответствии с комплектацией камеры
  • упаковка для перевозки автотранспортом
  • паспорт и инструкция по эксплуатации
  • компакт-диск со схемой и фотоиллюстрациями сборки

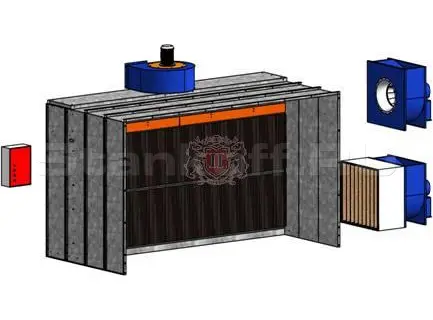

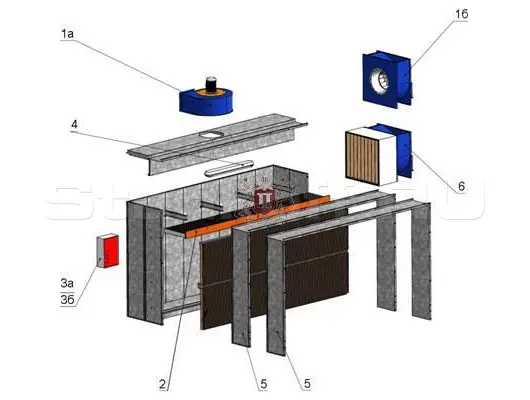

Дополнительные опции

Вентилятор вытяжной взрывозащищенный. Исполнение взрывозащищенное, с взрывозащищенным двигателем (опционально – с общепромышленным двигателем или не взрывозащищенный).

- Вентилятор с несущим корпусом бесфланцевого исполнения. Благодаря установке через резиновую прокладку непосредственно на крышу камеры и размещению в зоне установки вентилятора дополнительных усилителей, минимизируется вибрация, образующаяся в результате засорения лопаток вентилятора при интенсивной работе окрасочной камеры.

Двигатель вентилятора вместе с крыльчаткой полностью извлекается из корпуса. Для этого не нужно расчеканивать воздуховоды, отсоединять электродвигатель от электрической сети и т.п. Такая конструкция вентилятора минимизирует время обслуживания.

- Вентилятор с несущей рамой. Вентилятор может быть установлен в любом удобном месте, в т.ч. на улице, и соединяется с камерой воздуховодом (воздуховод исключен из поставки).

Конструкция предусматривает возможность извлекать двигатель вместе с крыльчаткой из корпуса вентилятора без расчеканивания воздуховодов. Это обеспечивает удобство обслуживания и минимизирует технологические простои малярной камеры.

2 - Дополнительная степень фильтрации воздуха

Быстросъемные фильтровальные кассеты с недорогим сменным элементом – стекловолоконным фильтром.

Использование дополнительной ступени фильтрации позволяет достичь степени очистки воздуха от твердых частиц вплоть до 95%.

Электрический щит управления покрасочной камерой

- Щит в пластиковом корпусе с автоматическими выключателями – для размещения вне взрывоопасной зоны

- Щит в металлическом корпусе с кнопками включения/выключения/аварийного выключения – для размещения вне взрывоопасной зоны.

4 - Светильник взрывозащищенный люминесцентный двухламповый, 2х36Вт. В комплект поставки светильника включены 2 лампы.

5 - Увеличение глубины рабочей зоны на 500 мм

Комплект из двух боковых панелей и панели крыши.

6 - Приточный вентилятор и набор фильтров для «эконом-проекта» включают в себя:

  • Вентилятор приточный общепромышленного исполнения. Для создания в малярке избыточного давления, производительность приточного вентилятора подбирается на 10-20% больше вытяжного, с учетом того, что дополнительно должно быть преодолено сопротивление и карманного фильтра, и фильтра воздухораздаточного устройства.
  • Карманный фильтр в собственном корпусе, предназначенном для стыковки с приточным вентилятором. Исполнение фильтра – быстросъемное. Фильтр предназначен для многократного использования. Его регенерация осуществляется вручную, механической очисткой и продувкой.
  • Рулон фильтра тонкой очистки (20х2 метра) для самостоятельного пошива покупателем рукава воздухораздаточного.

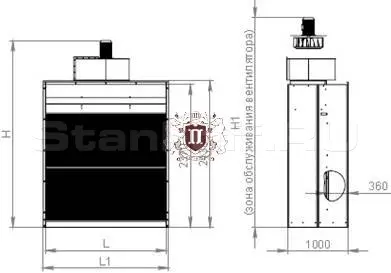

Размеры

Базовая комплектация:

Базовая комплектация 3000 мм

Размеры, зависящие от комплектации опцией:

Мощность электродвигателя, кВт

Габаритная высота, мм

Минимальная высота от пола для монтажа, мм

Высота с рекомендуе­мой зоной обслуживания, мм

1,1 3049 3099 3299
1,5 3069 3119 3319
2,2 3099 3149 3349
3 3104 3154 3354
5,5 3171 3221 3421

Увеличение глубины рабочей зоны

Количество опций

Увеличение глубины рабочей зоны,мм

Суммарная рабочая зона, мм

Габаритная ширина камеры, мм

1 500 860 1500
2 1000 1360 2000
N N*500 N*500 + 360 N*500 + 1000

Страна изготовления: Россия

Внешние габариты без вентилятора, ДхШхВ, мм 3080х1000х2430
Рабочая высота, мм 2370
Ширина рабочей зоны, мм 3000
Глубина рабочей зоны, мм 300
