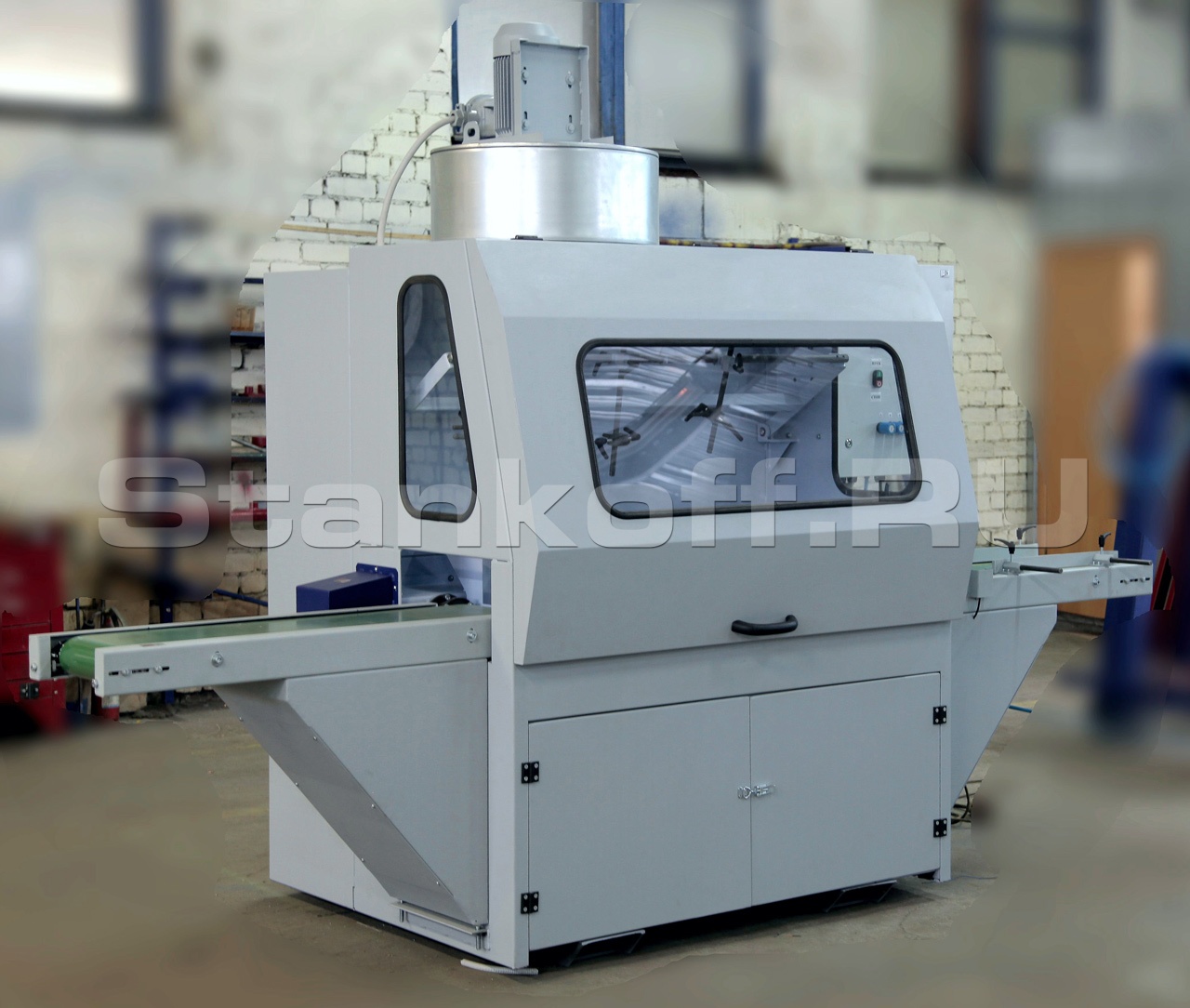

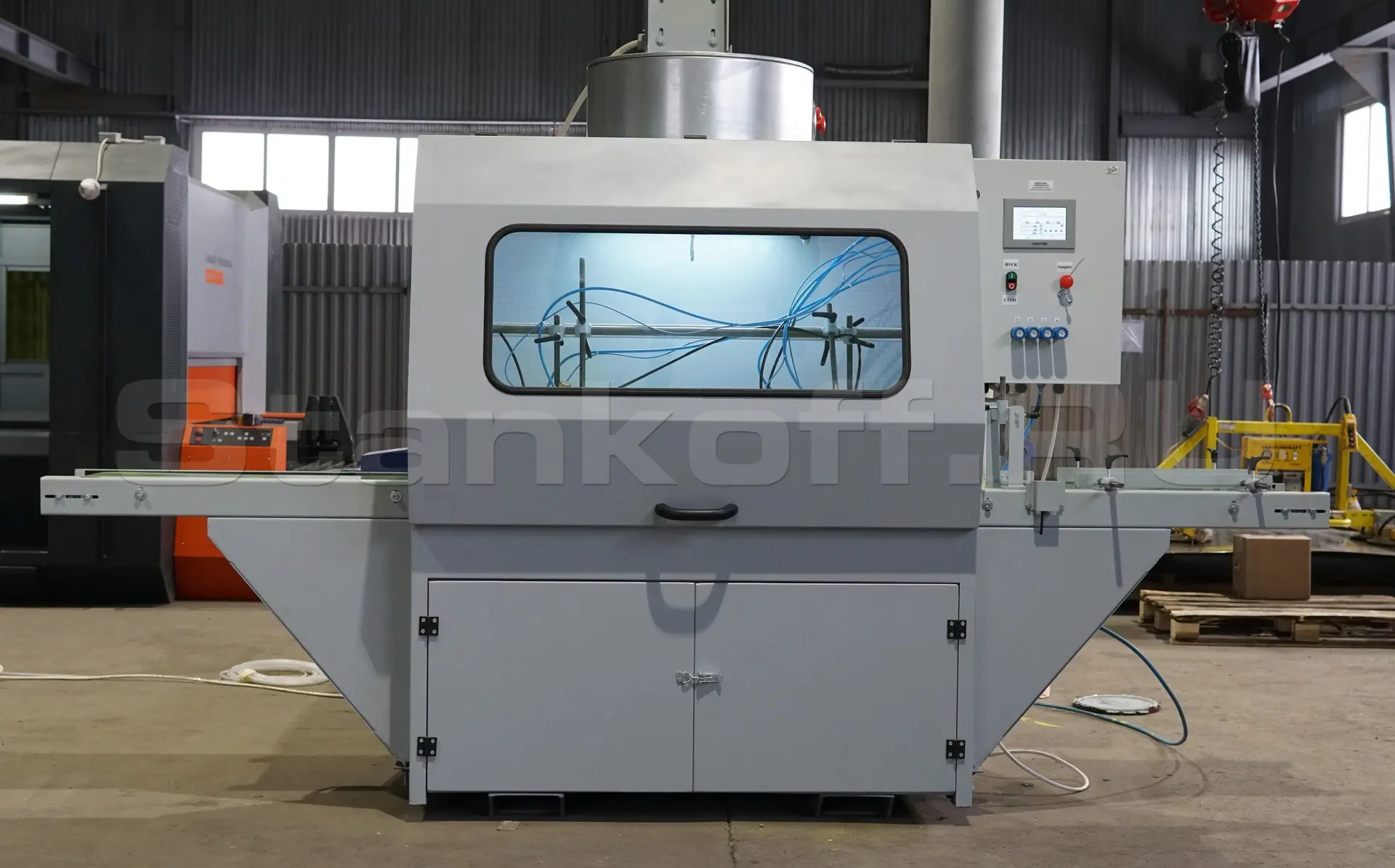

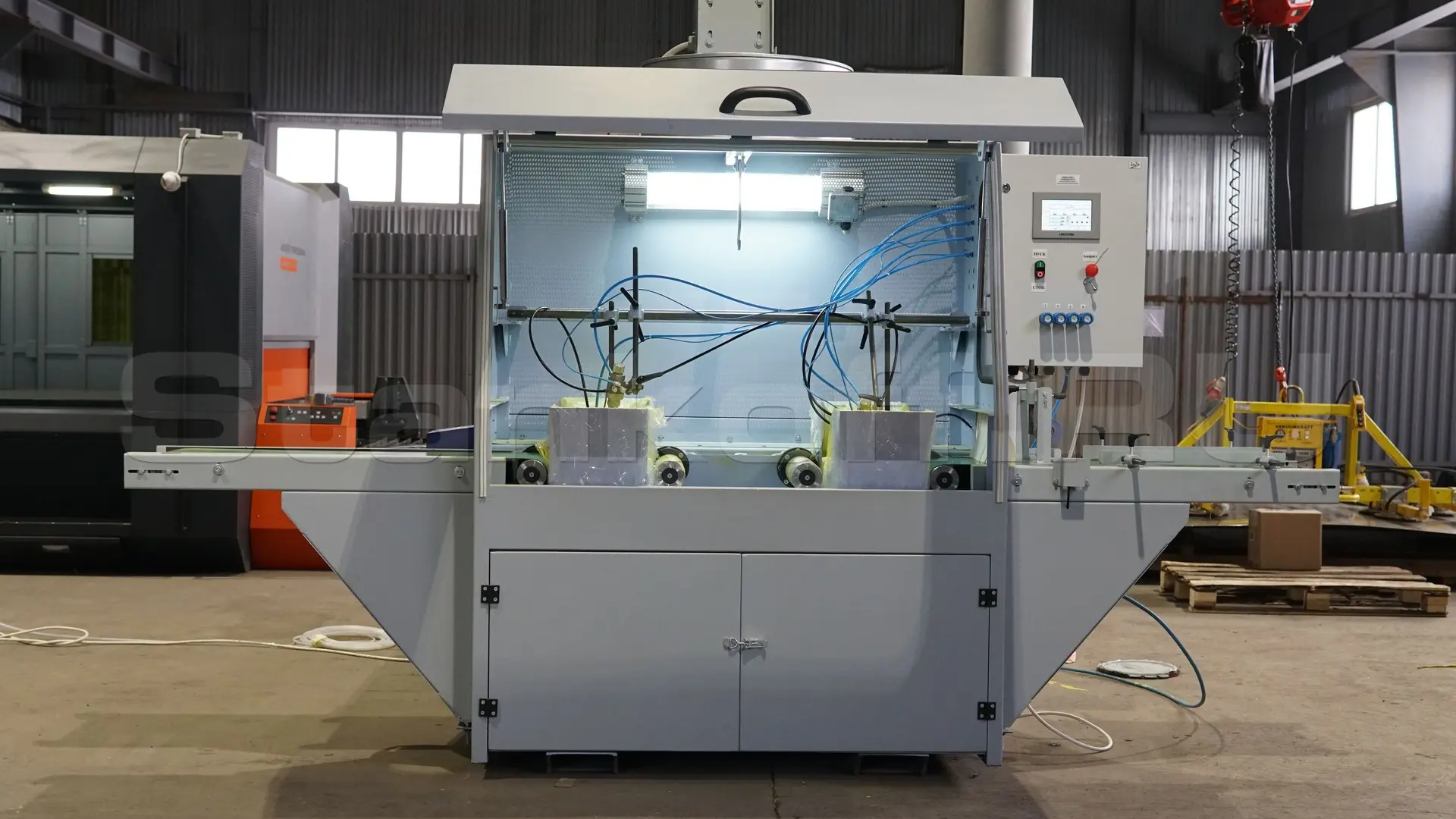

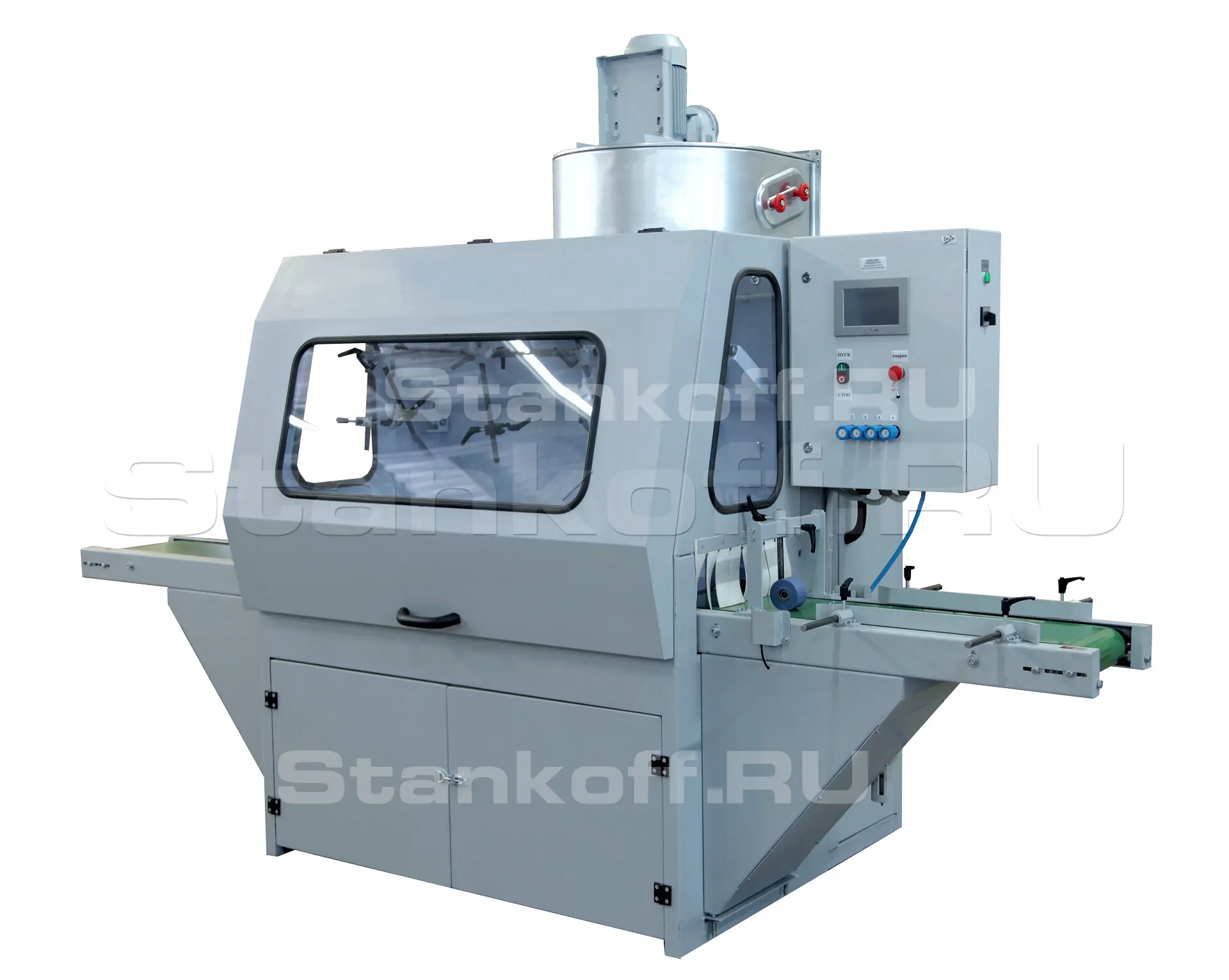

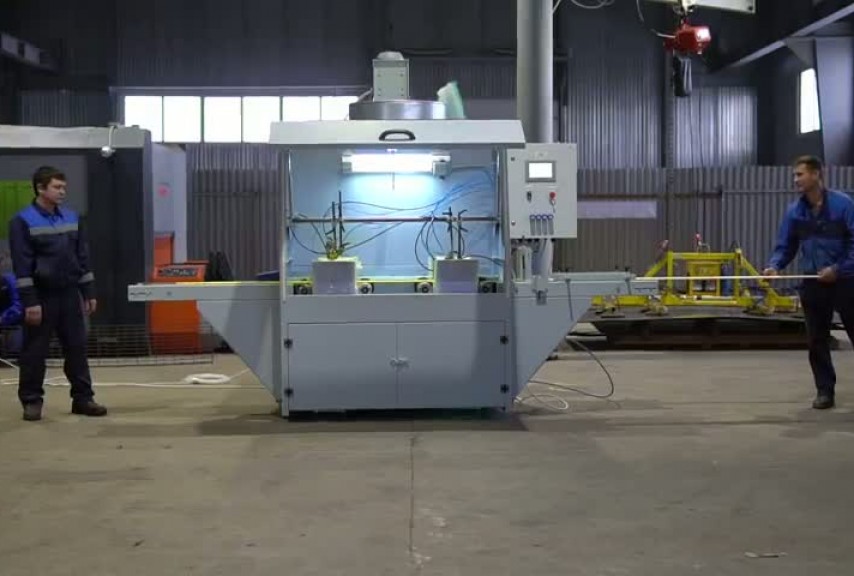

Проходной окрасочный станок Рапида-250/6 предназначен для автоматической непрерывной окраски плоских и профильных (рельефных) изделий (любые погонажные изделия, багет, наличник, плинтус, рейки, элементы полов и перекрытий), путем распыления ЛКМ автоматическими краскораспылительными пистолетами.
Окрасочный станок позволяет наносить на изделия шпаклевки, грунтовки, эмали, краски, лаки как на водной основе, так и на основе растворителей.
Принцип работы

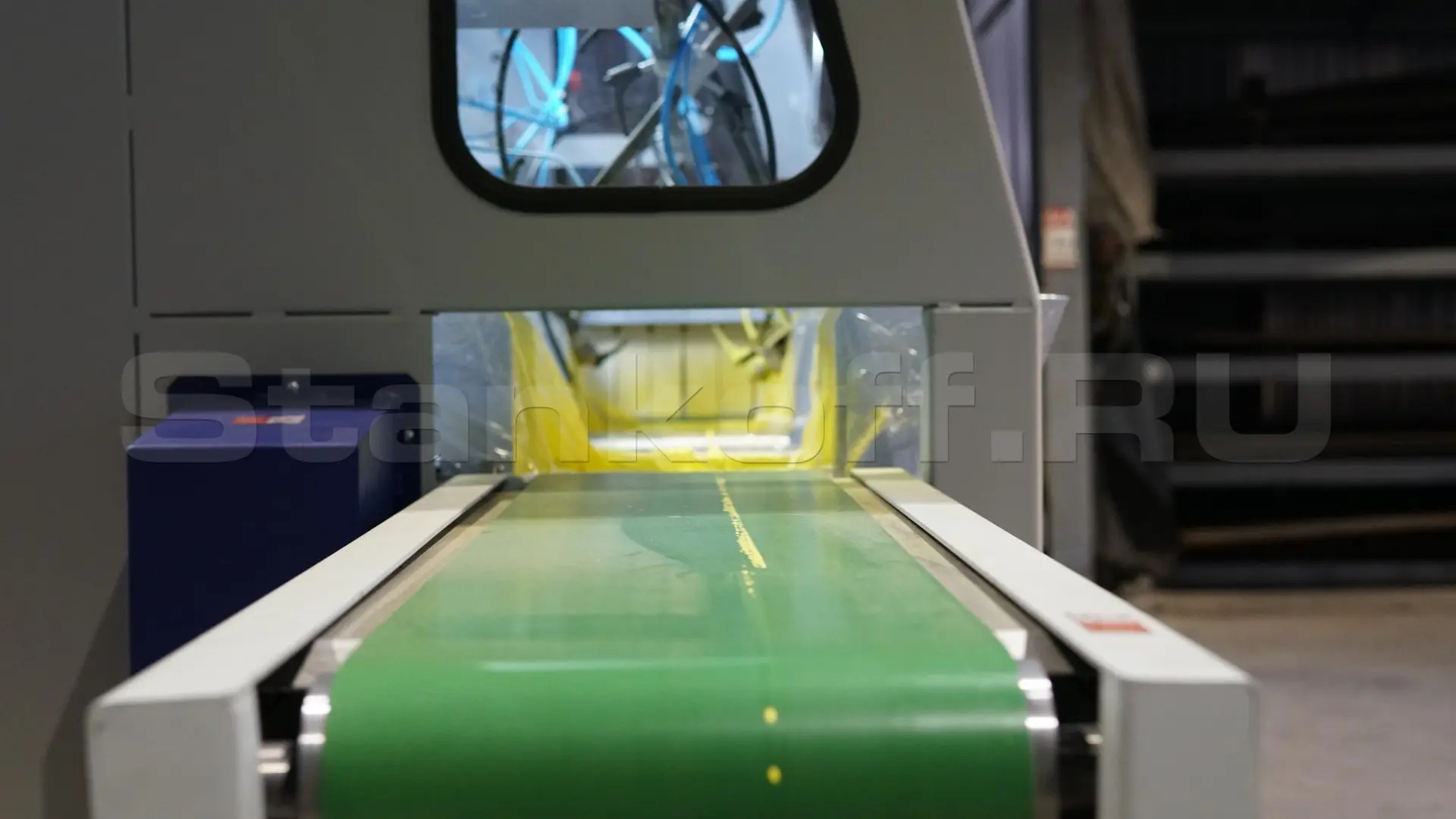

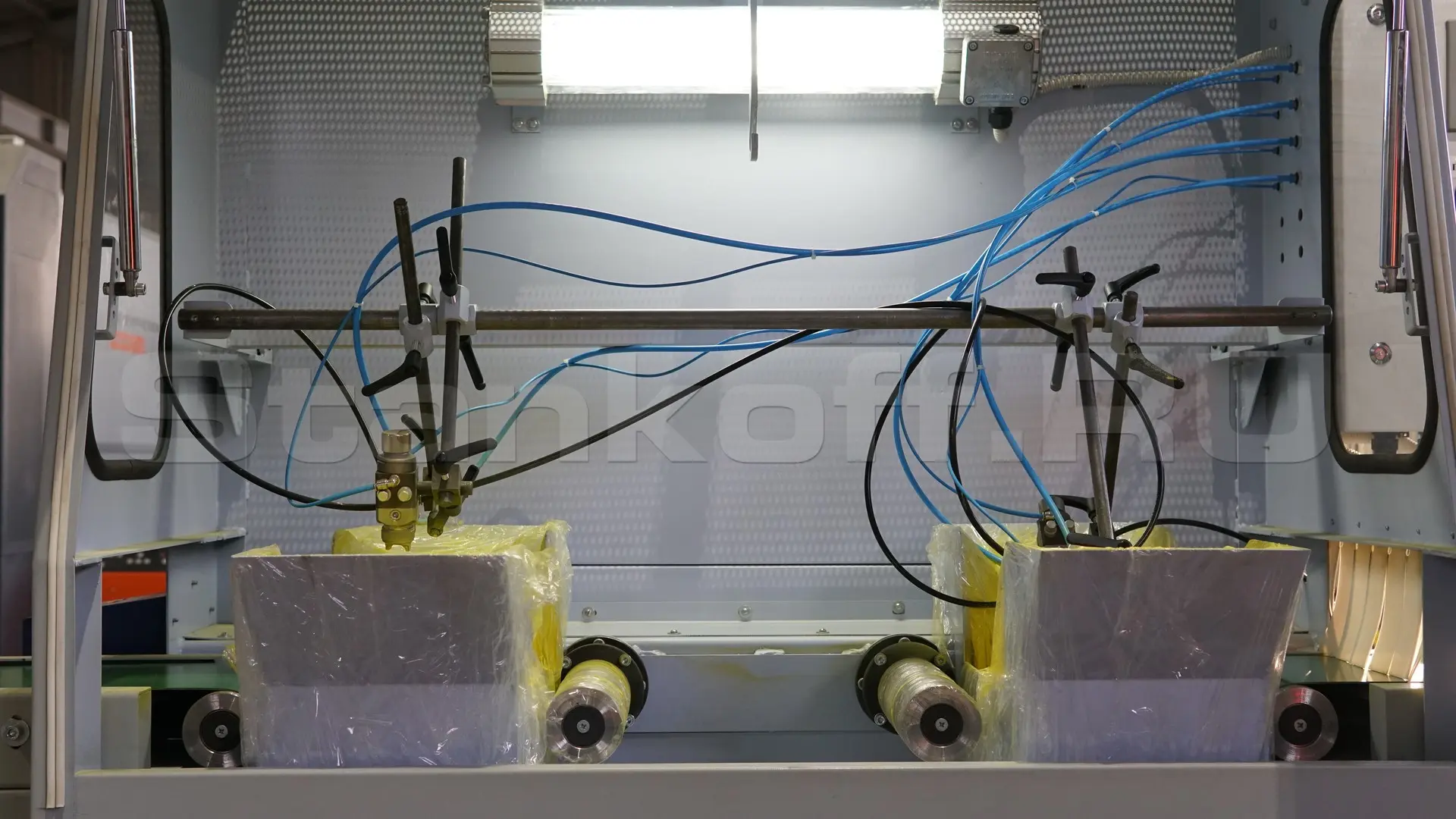

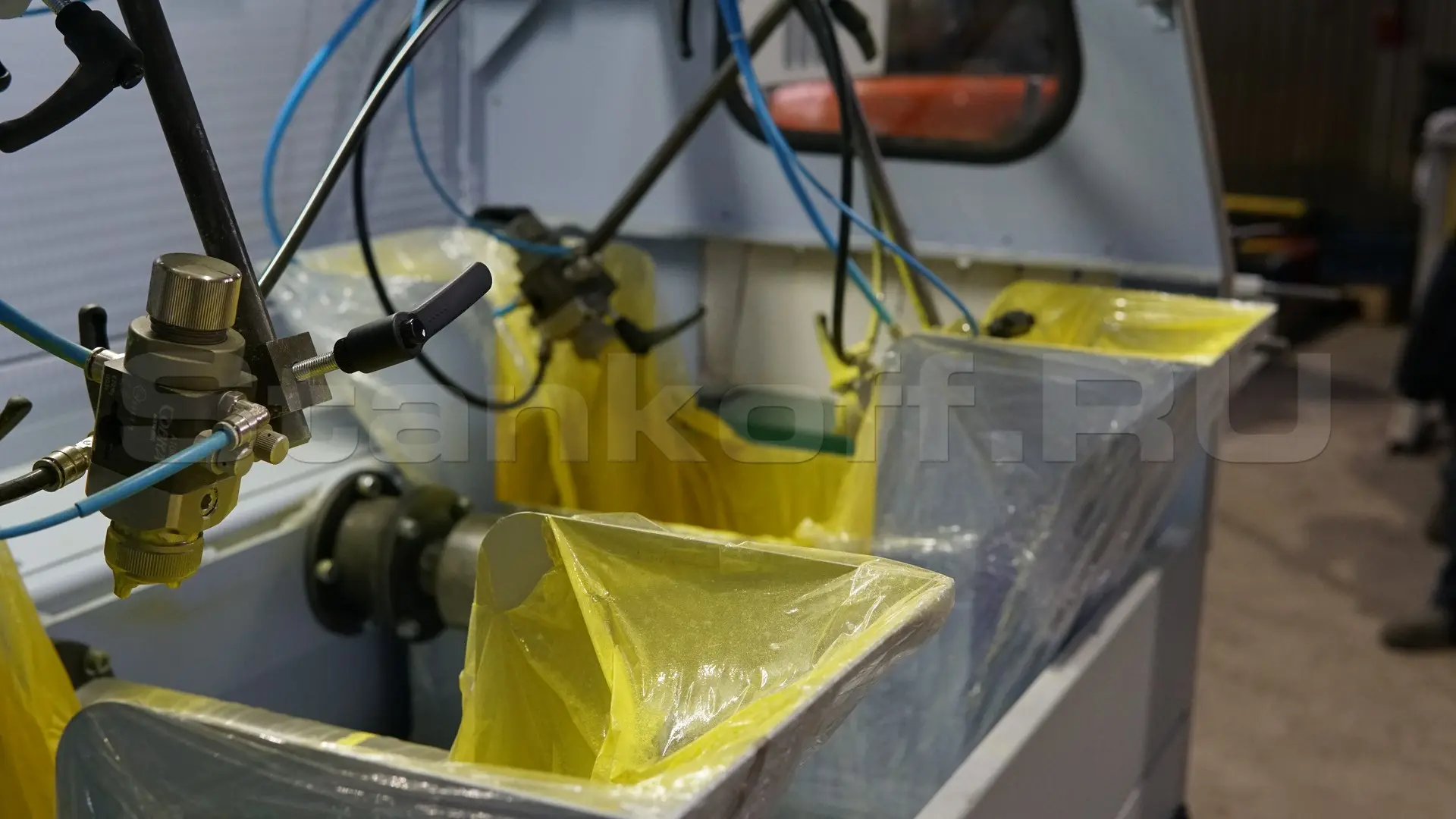

Изделия подаются в окрасочную камеру и выдаются из неё ленточным конвейером. Окрасочные пистолеты при входе изделия в зону окраски включаются, а при выходе изделия – отключаются раздельно, автоматически, с заданными интервалами для каждого пистолета.
При этом происходит непрерывный перенос ЛКМ на изделие с трех сторон под постоянным и оптимально заданным углом распыления.
Всеми функциями устройства управляет контрольная система на базе программируемого логического контроллера, оборудованная широким дисплеем.
Конструктивные особенности станка
- Износоустойчивая лента Nitta (Голландия);
- Датчик наличия деталей в зоне покраски фотооптического типа;

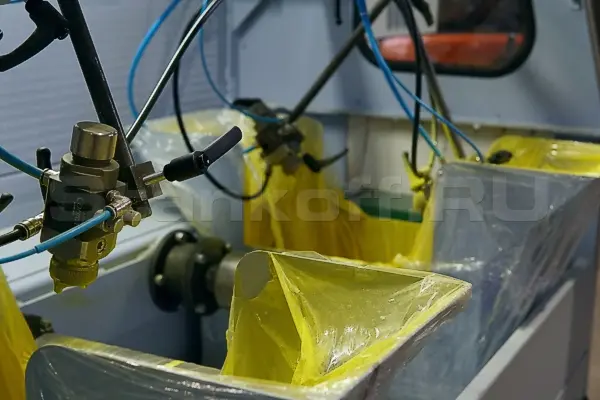

- Система сбора покрасочного материала позволяет использовать его вторично;
- Система управления станком PLC, встроенная в станок;
- Цветной Touch-Screen дисплей управления;
- Управляемая задержка времени включения и отключения пистолетов на каждой из линий;
- Регулировка скорости подачи с дисплея пульта управления;
- Фильтры из нетканного материала в шкафу аспирации;
- Электронный учет окрашенных изделий (в шт и в пог. метрах);
- Регулятор давления и фильтр очистки (блок подготовки) входящего воздуха;
- Регуляторы давления факела распыла каждого пистолета;
- Пневмооборудование Camozzi (Италия), FESTO (Германия), обеспечивает раздельное отключение и регулирование давления в напорной магистрали каждого из пистолетов.
Технология повышения эффективности малярного участка
Отсутствует зависимость от профессиональных маляров – достаточно одного опытного технолога для настройки и оператора станка для постоянной работы.
Увеличение производительности при покраске погонажа и обслуживание одним оператором.
Станок укомплектован держателями пистолетов.
Оператору достаточно единожды перед окраской партии изделий настроить факел распыла, высоту и расположение пистолетов.
Постоянная скорость станка (15-100 м/мин) и полная повторяемость окраски каждого изделия.

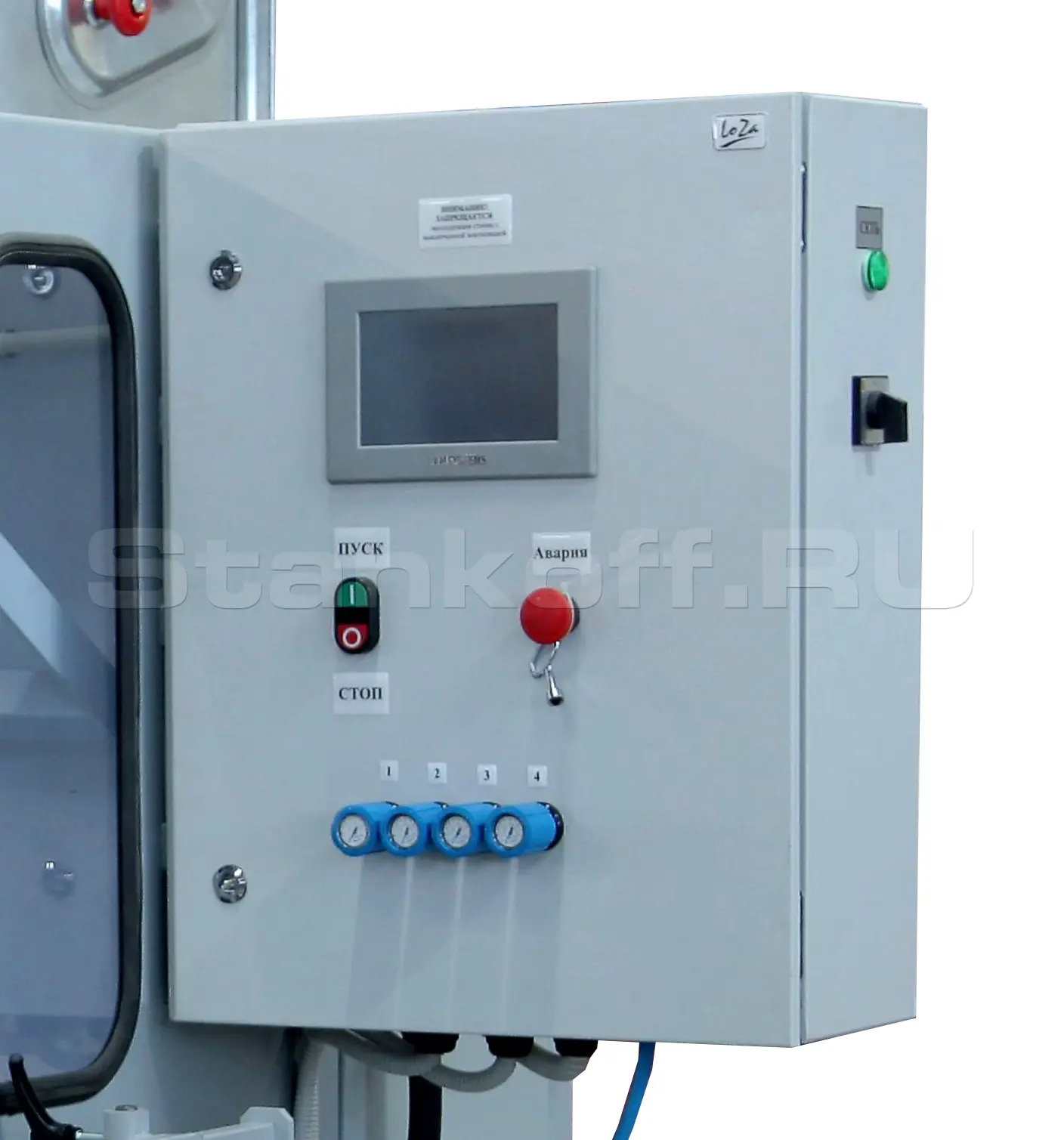

Управление станком производится с Touch Screen дисплея.
С сенсорного дисплея производится установка скорости подачи конвейерной ленты, время задержки включения/выключения каждого пистолета, настройка параметров работы пистолетов.
Понятный и дружественный интерфейс настройки станка доступен сотруднику с любой квалификацией
Уменьшение затрат на малярный участок: экономия на расходе материала, исключение человеческого фактора.
На пульте управления установлены регуляторы давления воздуха для настройки работы пистолетов нанесения ЛКМ. Станок оборудован направляющими для правильной ориентации деталей при покраске.
Постоянный и контролируемый расход ЛКМ Электронный учет количества окрашенных изделий.
Экологичность и безопасность малярного участка.
Станок оснащен мощным взрывозащищенным вентилятором удаления воздуха из зоны окраски и фильтрационным шкафом с фильтрами из нетканных материалов.
Удобный доступ для инспекции и очистки вентилятора через быстросъемный инспекционный лючок
Внимание!!! Базовая комплектация станка не включает в себя окрасочные пистолеты, помпы, навесное оборудование пистолетов. Их подбор производится с учетом технологии нанесения слоев и свойств ЛКМ.
Рекомендуемая комплектация окрасочным оборудованием
Проходной окрасочный станок Рапида-250/6 является универсальным оборудованием для окраски изделий любым методом нанесения ЛКМ: пневматический низкого давления, HVLP, AirMix, высокое давление.
Универсальное и наиболее экономичное решение по комплектации станка окрасочным инструментом –
Комплект Рапида-250 –
Trans-Tech.

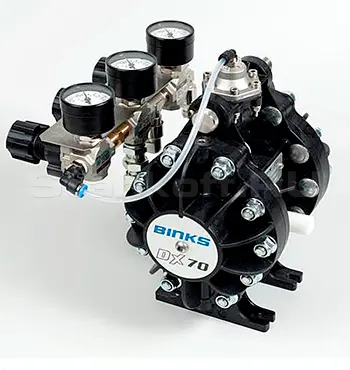

Мембранные диафрагменные насосы
В комплект входит мембранный диафрагменный насос Graco (США) или Binks (Великобритания) с передаточным отношением 1:1. Модели насосов BINKS DX или Graco Triton.
Диафрагменные насосы BINKS DX и Graco Triton специально разработаны для применения в технологии окраски и предназначены для перекачки большого объема материала при низком давлении сжатого воздух. Особенностью насосов является надежная, стойкая к агрессивным средам, прочная конструкция, состоящая из модульных, воздушных и материальных секций.
Насосы стабильно обеспечивают заданное давление без каких-либо пульсация благодаря встроенному регулятору давления ЛКМ.
Комплектация насосов BINKS DX или Graco Trito:
- Диафрагменный мембранный насос (материал алюминий)
- Регулятор давления входящего воздуха
- Регулятор давления и гаситель пульсаций материала
- Заборный шланг с фильтром
- Шланги подачи материала в краскопульты
- Стойкие к агрессивной среде фитинги и краны
- Фильтр ЛКМ
Краскораспылительные пистолеты

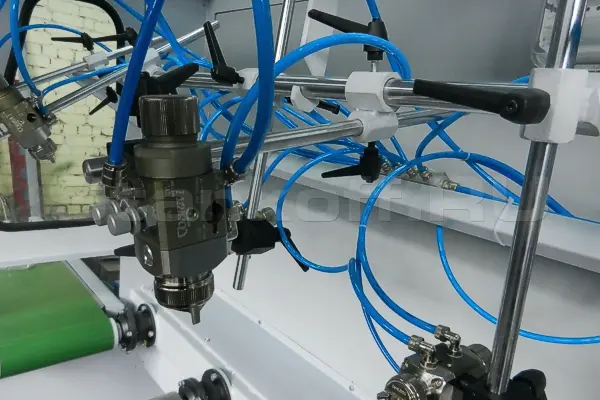

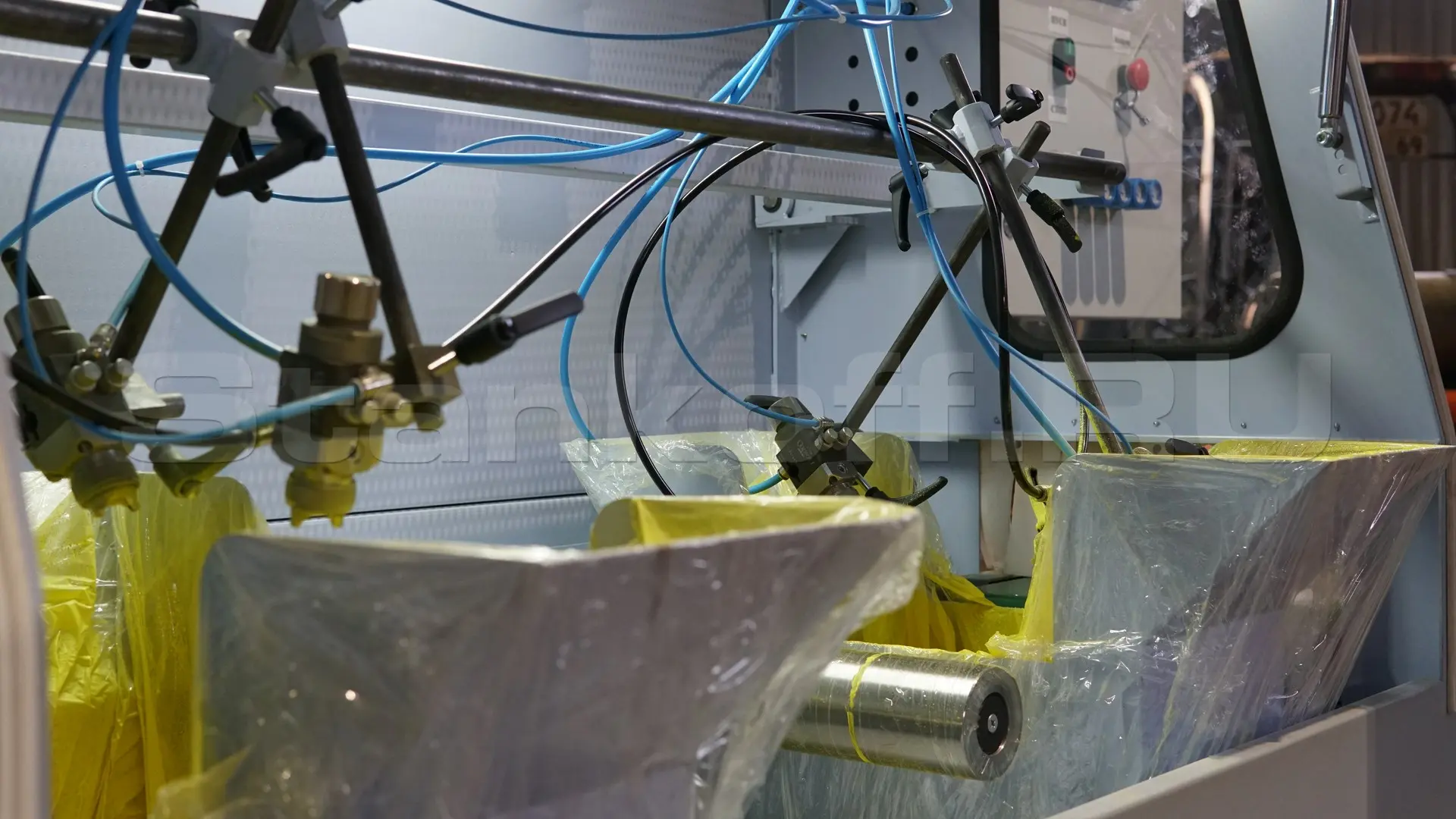

В комплект входит 4 (6) автоматических пневматических краскопульта низкого давления фирмы DeVilbis AG-361 с воздушными головками для Trans-Tech распыления.
Модели AG-361 – это экономичные краскораспылители с максимальными возможностями управления и простым обслуживанием.
Особенности краскораспылительных пистолетов DeVilbis AG-361
- Простота конструкции и обслуживания позволяют свести к минимуму время простоев
- Каналы для жидкости из нержавеющей стали
- Компактность и малый вес упрощают позиционирование и точную регулировку
- На краскопультах AG- 360 в стандартной комплектации установлены типовые храповые регуляторы иглы с 18 положениями на оборот
- Независимый факел распыла, распыление и включение подачи воздуха крайне важны в автоматизированных линиях
- Полный контроль рабочих параметров с помощью независимых шаблонов факелов распыления, а также 18-позиционный регулятор игл.
- На все краскопульты AG-361 в стандартной комплектации устанавливаются винтовые вентили управления подачей воздуха для регулировки факела и мощности распыла.
Характеристики краскораспылительных пистолетов DeVilbis AG-361 |
Размеры краскопульта AG-361, (д x В x Ш), мм |
140 x 67 (вкл. вентили) x 44 |
Масса краскопульта AG-361 |
668 г (вкл. возд. голову) |
Голова краскопульта и каналы жидкости |
Нерж. Сталь |
Материал корпуса краскопульта |
Литой алюминий с покрытием QuickClean™ |
Материал сопел и игл |
Нерж. сталь 303, нерж. сталь с нитридным покрытием, карбид вольфрама |
Средний расход воздуха с головкой ТЕ10* |
240 – 255 л/мин на пистолет |
Рекомендуемое давление воздуха |
2 бар |
Типовой расход жидкости* |
150-200 мл/мин |
Типовой размер факела распыла* |
300 мм на расстоянии 200 мм |
* Указанные значения расхода могут изменяться в зависимости от используемой краски / материала и давления.
