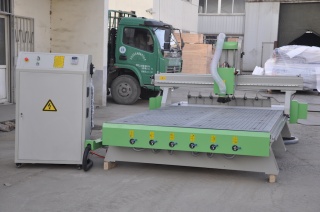

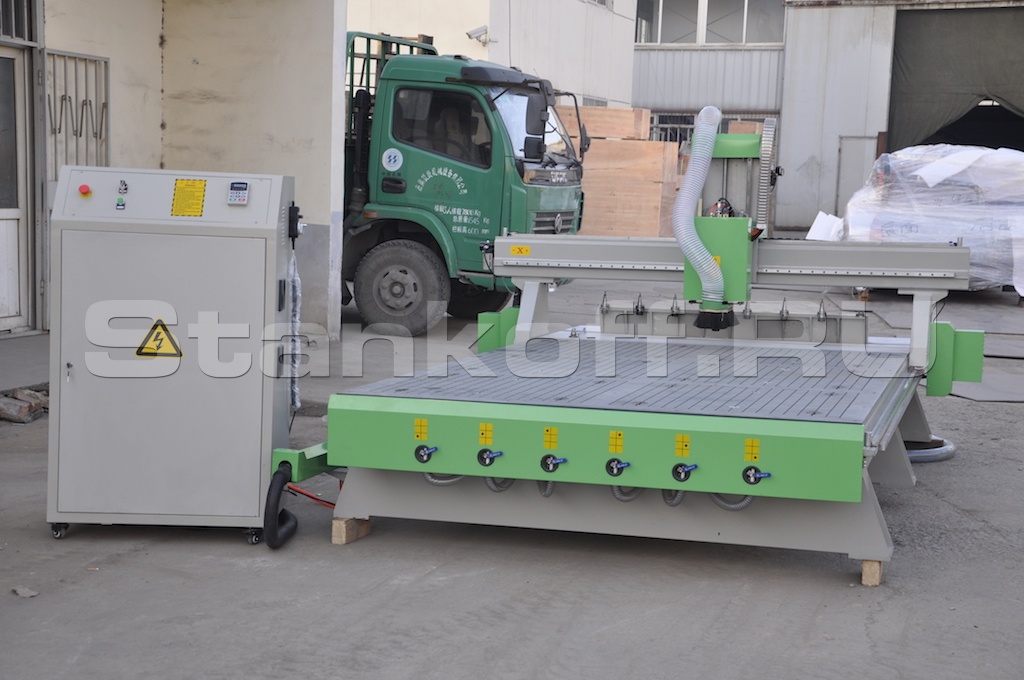

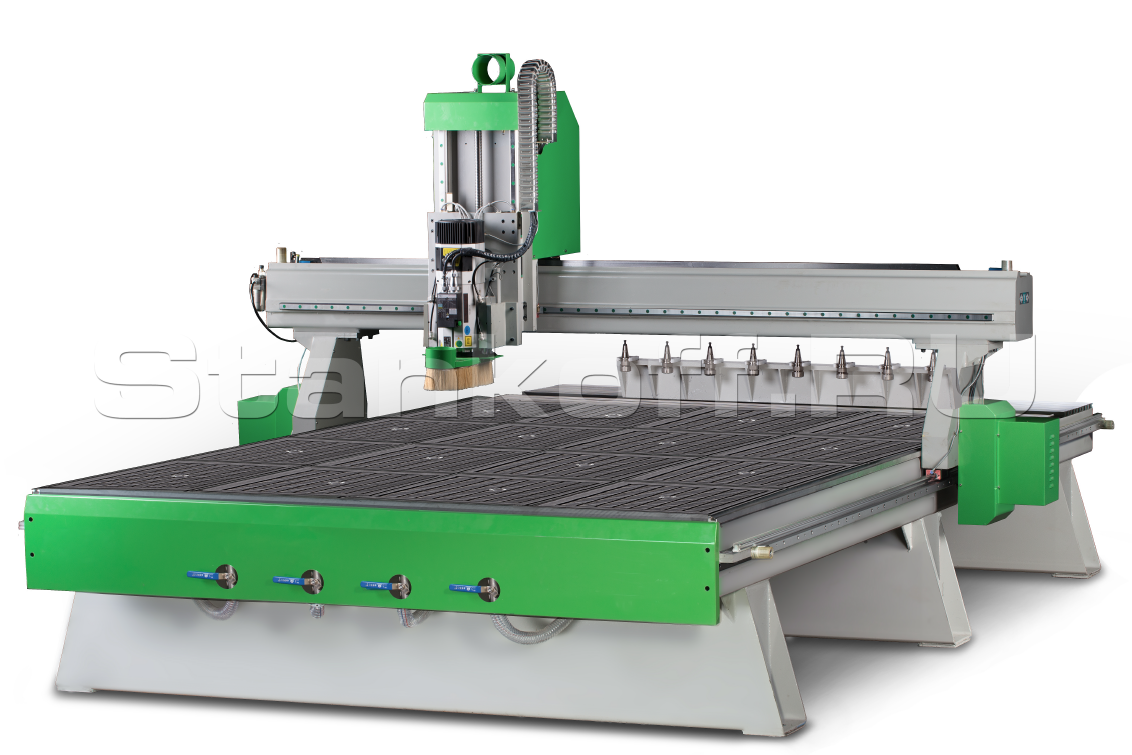

Фрезерный станок с ЧПУ RJ 1530 ATC

Name: Фрезерный станок с ЧПУ RJ 1530 ATC
Rating: 5 (1 reviews)

/ 5

Сравнить Вопросы

Китай

Краткие характеристики

Артикул RJ 1530 ATC

Рабочая зона (XYZ)	1500х3000х300 мм.
Высота координаты Z	300 мм.
Направляющие X, Y, Z	H 25 HIWIN.
Магазин для инструмента	Линейный тип, 8 мест
Воздушный компрессор	3 кВт. 50 литров
Двигатель привода X,Y, Z	Серво-гибридные моторы
Мощность Двигателя привода X,Y, Z	850 Ват х 4
Шпиндель:	9 квт Китай (9 HSD Опция) кВт.
Охлаждения шпинделя:	Воздушное
Частота вращения шпинделя	0-18000 об/мин
Цанга	ER 32
Станина	Станина изготовлена из толстостенного стольного профиля
Стол	Вакуумный Стол, 6 зон с возможностью мех. прижима
Вакуумный насос	5,5 кВт 2 шт.
Система смазки	Централизованная
Дискретность перемещения позиционера	0,006 мм
Точность позиционирования	± 0.05 мм
Точность повторного позиционирования	± 0.05 мм
Скорость позиционирования	до 50 м/мин
Макс. скорость перемещения (холостой ход)	до 50 м/мин
Макс. скорость фрезерования	до 25 м/мин
Система управления – тип СЧПУ	DSP (USB)/ NC Studio
Команды управляющих программ	G code
Напряжение питания	380V
Потребляемая мощность	17 кВт
Габариты станка	4900х2350х1400 мм
Масса станка	2100 кг.

Все характеристики

Модели серии

Все товары

TS 1325 ATC

TS 1515 ATC

TS 1530 ATC

TS 2030 ATC

TS 2040 ATC

TS 1530 ATC M

TS 2030 ATC L

Конструктив

Применение

Станки RJ 1530 АТС – являются фрезерными станками с ЧПУ с автоматической сменой инструмента, и предназначены для высокоскоростной обработки: дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данные станки используются для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву. Автоматическая смена инструмента позволяет в автоматическом режиме менять инструмент, исключая человесеский фактор, тем самым повышая точность и скорость обработки.

Комплектация

Станок RJ 1530 – механическая часть	1 шт
5,5 кВт водяное. охл. (9 квт возд. охл. Опция)	1 шт
Щетка для шпинделя	1 шт
Электронный датчик измерения длины инструмента и высоты заготовки	1 шт
Шкаф электронного управления	1 шт
Пульт позиционирования	1 шт
Компрессор 50 л	1 шт
АСПИРАЦИОННАЯ УСТАНОВКА. 3 кВт	1 шт
Вакуумная станция 5,5 кВт	2 шт
Комплект соединительных кабелей :Data Cable, Power Cable, etc.	1 комп
Программное обеспечение NC-studio/DSP	1 комп
Патрон	8 шт
Начальный комплект фрез	1 комп
Цанга ER 32	1 комп
Набор приспособлений для прижима заготовки	1 комп
ЗИП	1 комп

Особенности конструкции

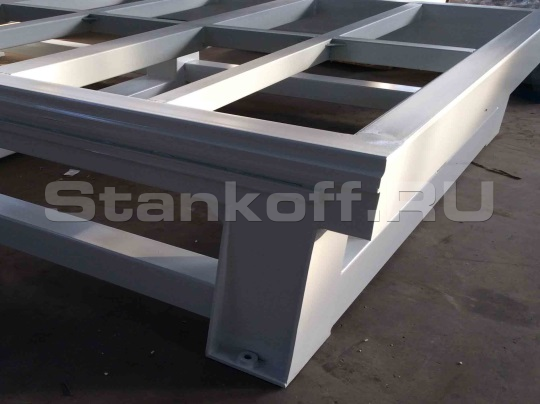

Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки

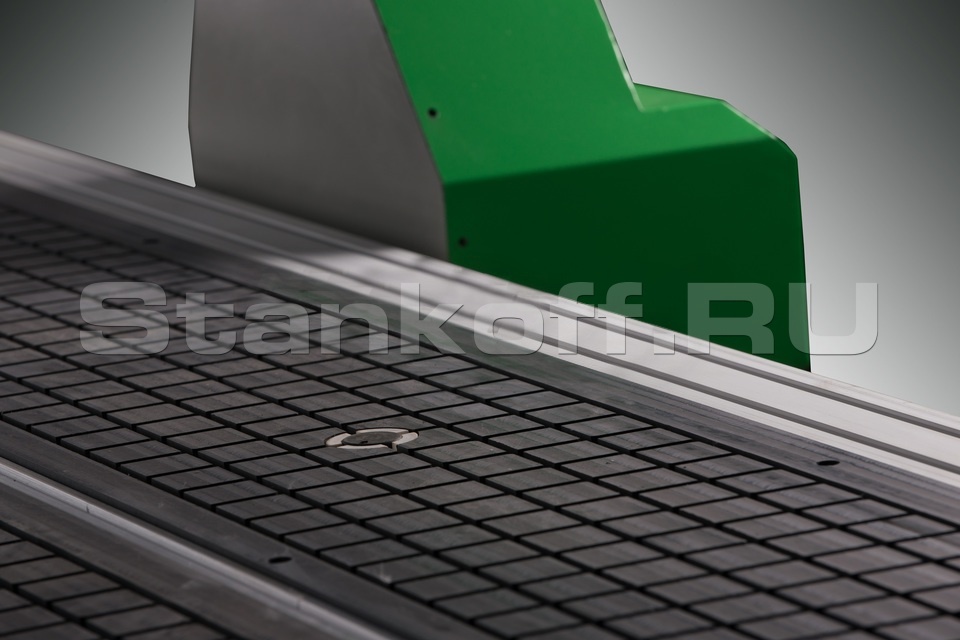

Вакуумный стол

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет 2-х мощных вакуумных станций по 5,5 кВт. каждая. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин. Рабочий стол имеет 6 зон.

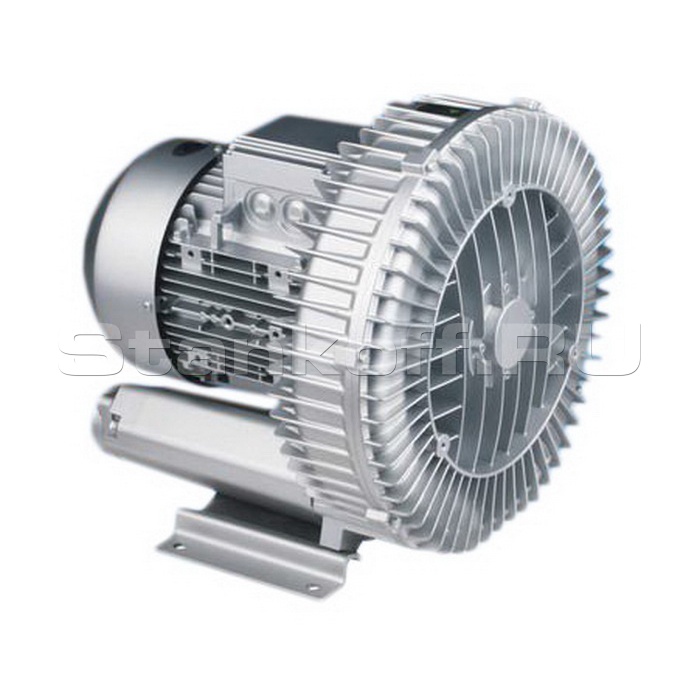

Двухконтурный вакуумный насос 5,5 кВт (2 шт.)

Обеспечивает надежную фиксацию деталей, быстроту замены заготовок и долгий срок службы рабочего стола.

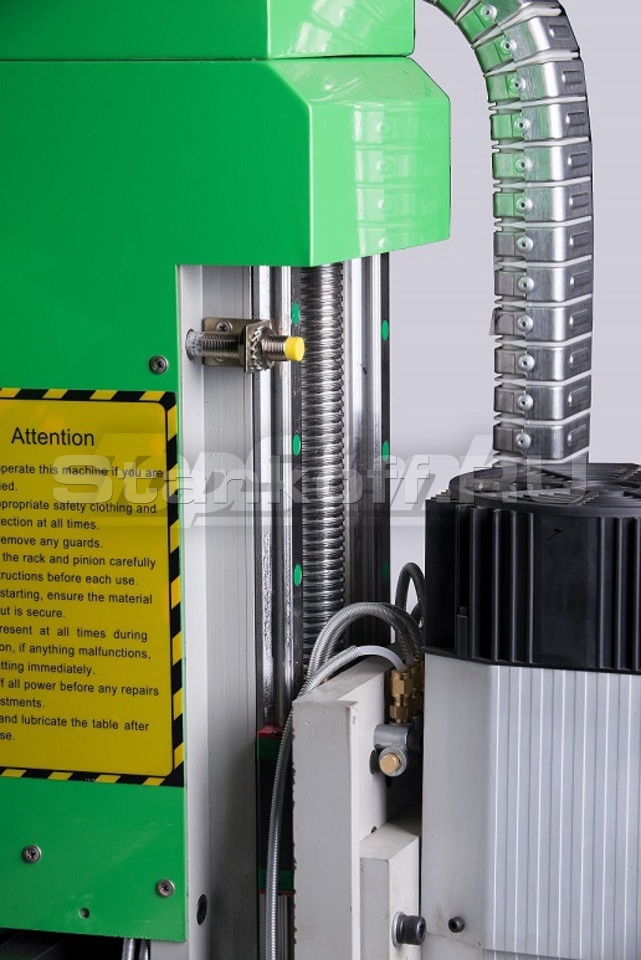

Высокоточные направляющие

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы HIWIN. Сечение направляющих 25 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность. Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

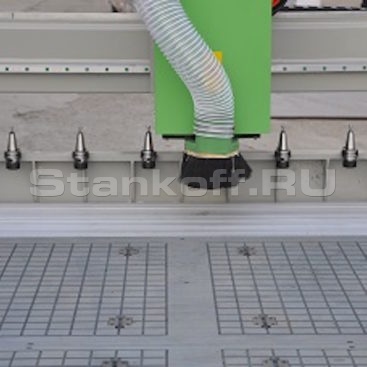

Линейный магазин автоматической смены инструмента

Система автоматической смены инструмента с линейным магазином на 8 патронов. Повышает скорость обработки, отсутствие человеческого фактора, за счет чего повышается производительность станка в разы без потери точностных параметров.

Система автоматической смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

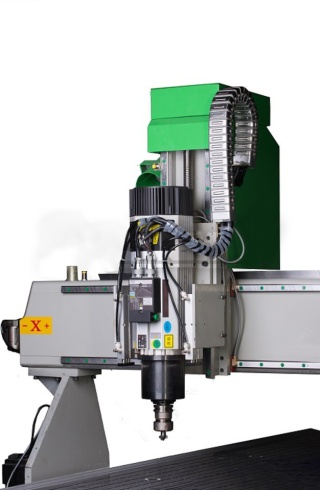

Высокоскоростной шпиндель

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.

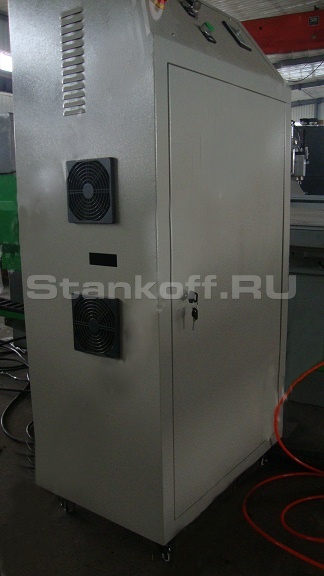

Отдельно стоящий электрошкаф

Электронный блок управления с комплектующими ведущих мировых производителей скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату «NC STUDIO» в системный блок и подключить при помощи DATA кабеля со станком

Аспирационная установка

Пылеулавливающий двух мешковый агрегат входит в комплектацию станка вместе с воздуховодами и аспирационным кожухом на шпиндель. Позволяет эффективно удалять стружку и пыль из зоны обработки.

Компрессор

В комплектацию станка входит поршневой компрессор мощностью 3 кВт и ресивером на 50 литров. Компрессор необходим для автоматической системы инструмента.

Дополнительные опции

Вакуумный стол и два вакуумных насоса по 5.5 кВт каждый

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет 2-х мощных вакуумных станций 5,5 кВт каждая. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин, для этого на столе есть Т-образный профиль.

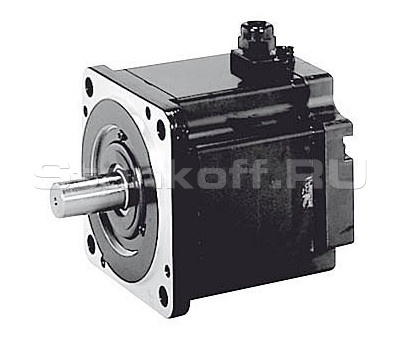

Серводвигатель «YASKAVA» (Япония)

Установленные на каждом узле (4шт.*0,85 Ват) для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) при высокой скорости перемещения.

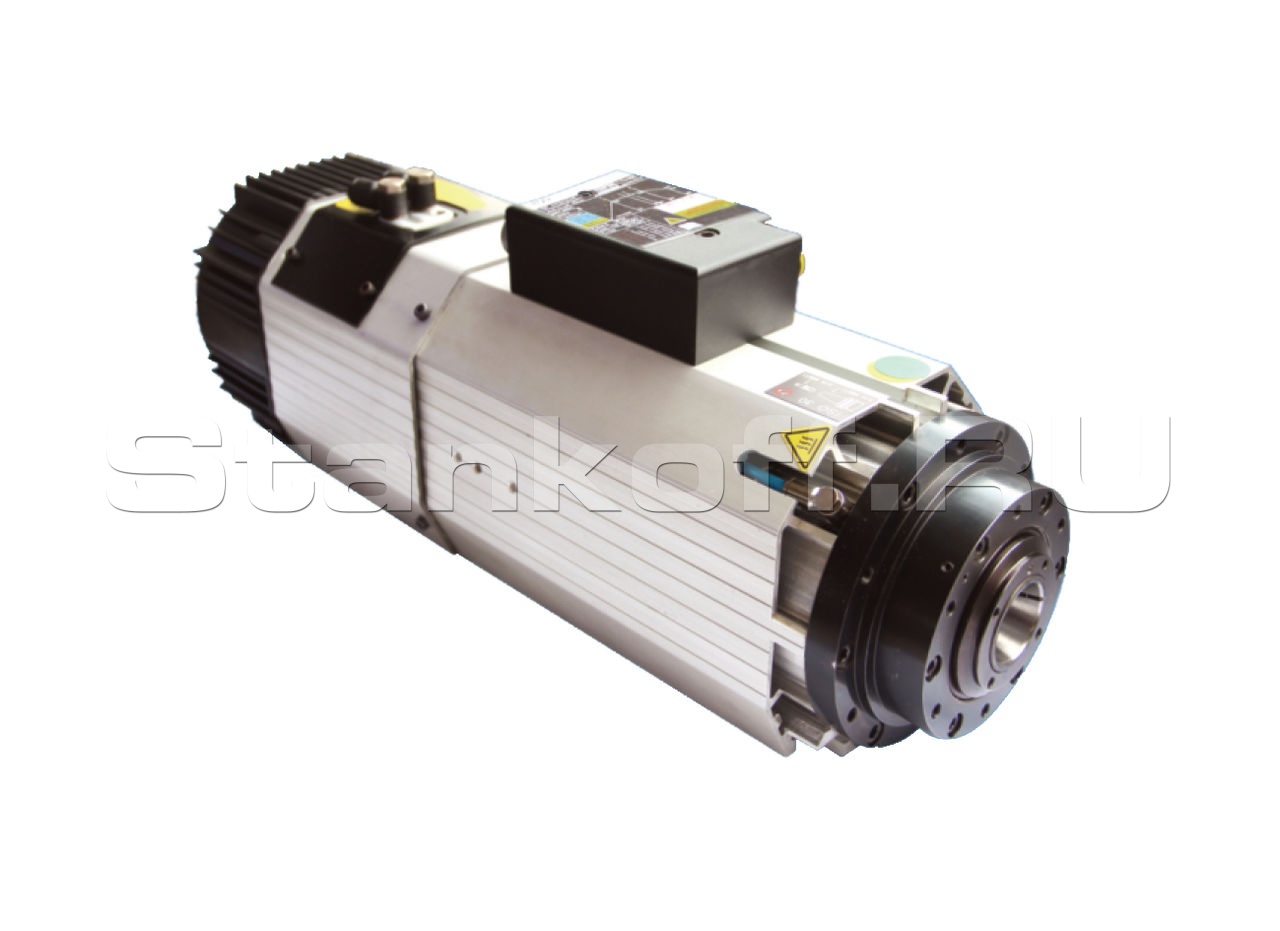

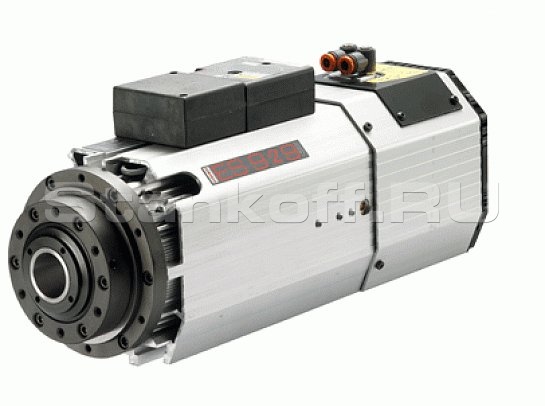

Электрошпиндель 9 кВт с воздушным охлаждением (Китай)

Высокая частота вращения (до 24 000 об/мин) и увеличенная мощность 9 кВт дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и цветных металлов, пр. Китай.

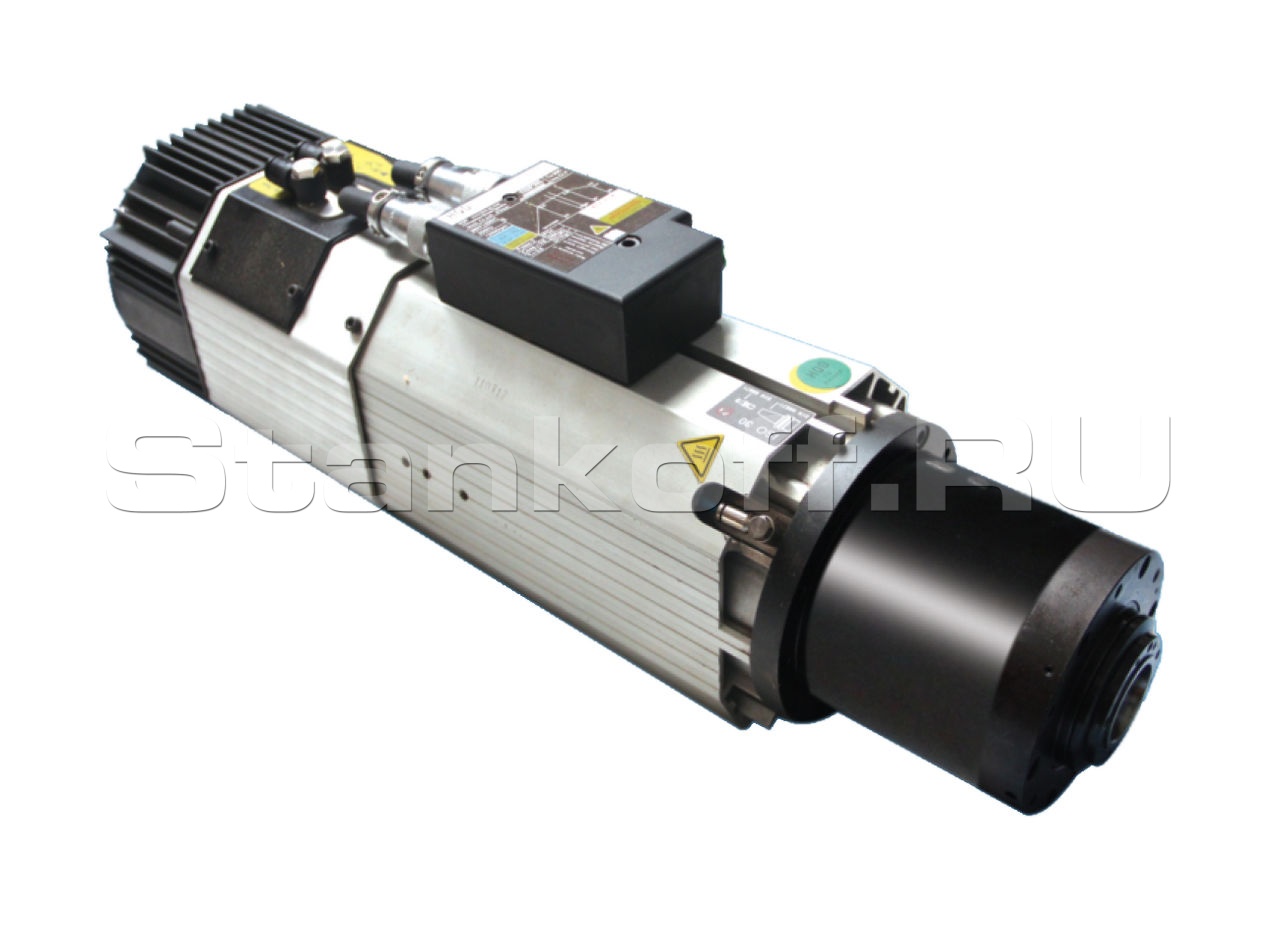

Электрошпиндель 9 кВт HSD (Италия)

Высокая частота вращения (до 18 000 об/мин) и увеличенная мощность 9 кВт дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и цветных металлов. В шпинделе установлены керамические подшипники рассчитанные на работу в тяжелых условиях.

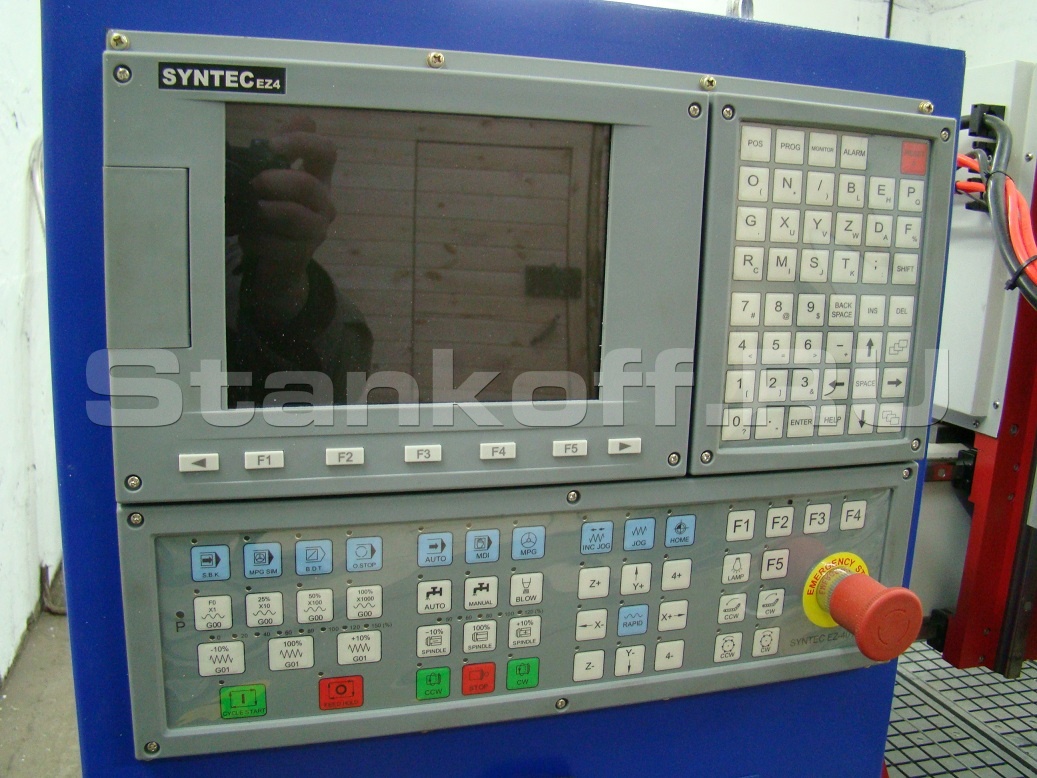

Система управления «SYNTEC» (Тайвань)

Одна из самых надежных систем управления. Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс.

Характеристики

Рабочая зона (XYZ)	1500х3000х300 мм.
Высота координаты Z	300 мм.
Направляющие X, Y, Z	H 25 HIWIN.
Магазин для инструмента	Линейный тип, 8 мест
Воздушный компрессор	3 кВт. 50 литров
Двигатель привода X,Y, Z	Серво-гибридные моторы
Мощность Двигателя привода X,Y, Z	850 Ват х 4
Шпиндель:	9 квт Китай (9 HSD Опция) кВт.
Охлаждения шпинделя:	Воздушное
Частота вращения шпинделя	0-18000 об/мин
Цанга	ER 32
Станина	Станина изготовлена из толстостенного стольного профиля
Стол	Вакуумный Стол, 6 зон с возможностью мех. прижима
Вакуумный насос	5,5 кВт 2 шт.
Система смазки	Централизованная
Дискретность перемещения позиционера	0,006 мм
Точность позиционирования	± 0.05 мм
Точность повторного позиционирования	± 0.05 мм
Скорость позиционирования	до 50 м/мин
Макс. скорость перемещения (холостой ход)	до 50 м/мин
Макс. скорость фрезерования	до 25 м/мин
Система управления – тип СЧПУ	DSP (USB)/ NC Studio
Команды управляющих программ	G code
Напряжение питания	380V
Потребляемая мощность	17 кВт
Габариты станка	4900х2350х1400 мм
Масса станка	2100 кг.
