Вырезаем из фанеры 3D-пазл в виде утки с помощью лазерного CO2 станка [Чертежи прилагаются]

Этот проект описывает, как вырезать и собрать 3D-пазл утки из фанеры. Я вырезал детали с помощью лазерного CO2 станка. По шкале от 1 до 10 (1 = легко, 10 = трудно), я бы поставил сложность выполнению этого проекта с помощью лазерного резака на 3, так как вам нужно только отшлифовать и собрать детали после процесса резки.

• Лазерный станок;
• Фанера толщиной 3 мм;
• Шлифовальная бумага (шлифовальный станок);
• Клей для дерева;

Выберите древесную плиту толщиной 3 миллиметра, которую может разрезать ваш лазерный резак. Чтобы вырезать все детали за один раз, я создал компактную схему расположения деталей, для которой вам понадобится доска размером не менее 500х500 миллиметров. Однако рекомендуется взять доску большего размера. Детали можно расположить на дереве так, как вам нравится. Самая большая деталь утки имеет размер 194х223 миллиметра.

Я создал детали с помощью программы векторной графики "Inkscape". Файл имеет формат ".svg", но с помощью этой программы вы можете сохранить их и во многих других форматах.

Существует много различных типов лазерных резаков, которые работают по-разному, поэтому я не могу дать вам подробные инструкции по использованию вашего лазерного резака.

Важно отметить, что некоторые части утки очень маленькие и их легко потерять.

Файлы с деталями прилагаются в формате SVG и PDF.

Большинство деталей утки можно отшлифовать с помощью шлифовального станка. Есть несколько деталей, которые имеют маленькие, легко ломающиеся участки, поэтому лучше тщательно отшлифовать их вручную. Это относится и к мелким деталям.

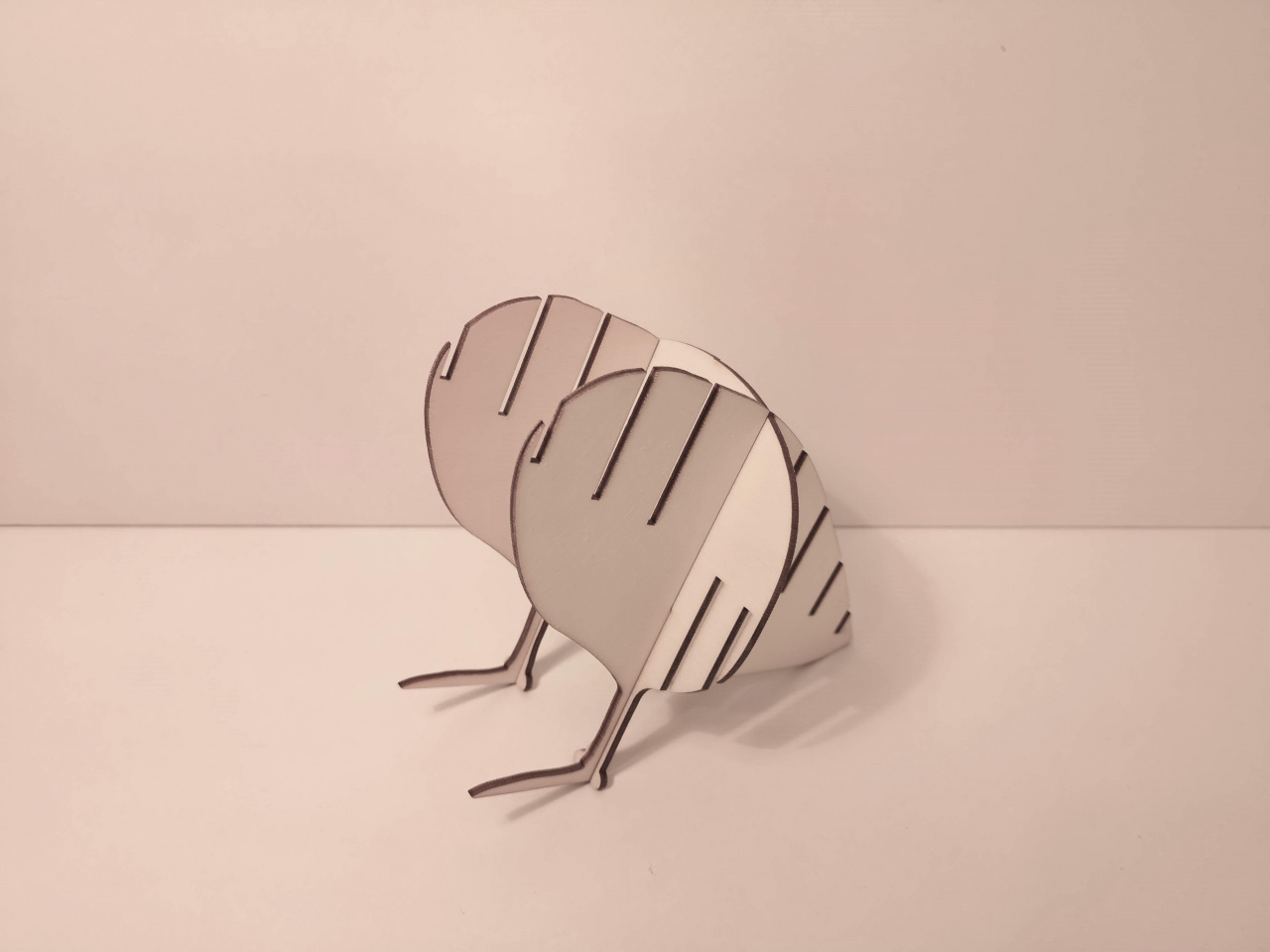

В списке деталей показаны отдельные пронумерованные детали. Эта нумерация будет важна при сборке. На первом этапе вам нужно соединить детали Y3 и X6, как показано на рисунке. Я рекомендую сразу же склеить детали между собой для большей устойчивости. Для получения более подробных инструкций вы можете посмотреть видео опубликованное внизу страницы.

Затем вставьте вторую деталь Y3 в место, противоположное детали X6.

Вставьте деталь X7 в пазы за деталью X6.

Затем вставьте деталь X8 в пазы за деталью X7.

Теперь вставьте деталь X9 в пазы за деталью X8.

Затем вставьте деталь X10 в пазы за деталью X9.

Теперь вставьте детали Y2 в пазы между деталями Y3, как показано на рисунке.

Затем вставьте деталь Y1 в паз между деталями Y2, как показано на рисунке.

Затем вставьте детали Y4 в пазы рядом с деталями Y3, как показано на рисунке.

На этом этапе вставьте детали Y5 в пазы рядом с деталями Y4, как показано на рисунке.

Теперь вставьте деталь X11 в пазы за деталью X10, как показано на рисунке.

Затем вставьте деталь X12 в паз за деталью X11, как показано на рисунке.

Затем вставьте детали X5 в пазы перед деталями X6, как показано на рисунке. Сборка этих деталей немного сложна, так как их нужно прикрепить как к туловищу, так и к голове утки.

Теперь вставьте детали X4 в пазы перед деталями X5, как показано на рисунке. Сборка этих деталей также немного сложна, так как вы не можете вставить деталь сверху из-за головы утки, а должны вставить ее спереди под углом.

На этом этапе вставьте деталь X3 перед деталями X4, как показано на рисунке.

Теперь вставьте деталь X2 поверх деталей X4 в голову утки, как показано на рисунке.

Поместите деталь X1 поверх детали X3 и перед деталью X2 на клюв утки, как показано на рисунке.

Наконец, приклейте детали Z1 и Z2 к лапкам утки, как показано на рисунке.

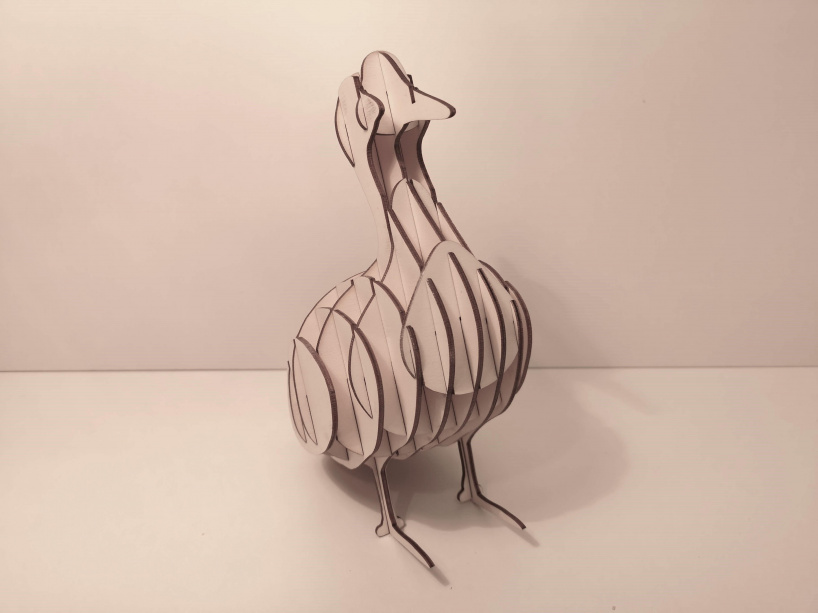

Поздравляем, ваша утка из фанеры готова. Для полного понимания проекта посмотрите видео по сборке.
