Настольный футбол “Кикер” своими руками

Данная статья является переводом, однако для удобства восприятия повествование будет идти от первого лица.

Шаг 1: Необходимые инструменты и материалы

Инструменты:

  • Аккумуляторная дрель
  • Плоскошлифовальная ручная машина
  • Роутер(фреза для обработки дерева и пластика)
  • Отрезная дисковая пила
  • Пила для продольной распиловки
  • Тиски
  • Biscuit cutter

Материалы:

  • Деревянные доски
  • Бисквитные соединения
  • Древесный клей (лесоруб)
  • 10мм каретные болты
  • Натуральное масло
  • Аэрозольная краска (черно-белая)

Шаг 2: Вдохновение и рисунки

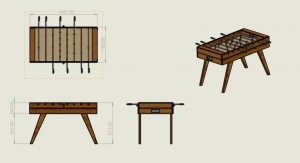

Я действительно наслаждаюсь хорошей игрой в настольный футбол, но у меня есть одна большая проблема связанная с дизайном столов, они недостаточно высоки, в следствии чего, у меня болит спина после игры. У меня были некоторые части настольного футбола, такие как миниатюрные футболисты, стержни и некоторые бревна во дворе, поэтому я начал рисовать несколько идей в CAD и в конце концов придумал дизайн. (см. изображения)

Шаг 3: Подготовка древесины для внешнего корпуса

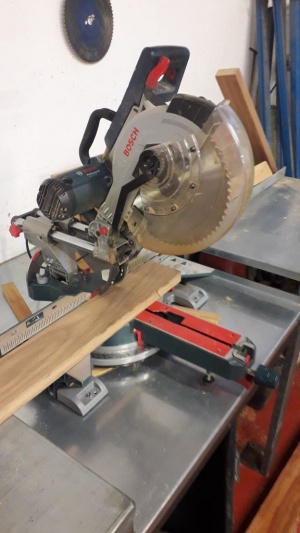

Я начал с того, что сделал внешний корпус стола (8 досок с внешней стороны). Я разрезал их по длине. Затем, вырезав отверстия для стержней с помощью настольного сверлильного станка, а также, вырезав более мелкие детали, такие как отверстия для сбора шариков, с помощью фрезы, я соединил боковые доски с помощью клея и тисков.

Шаг 4: Отделка внешнего корпуса

Теперь когда доски стали сухими, я соединил все четыре угла с помощью дюбелей, чтобы сформировать внешний корпус.

Шаг 5: Внутренние работы

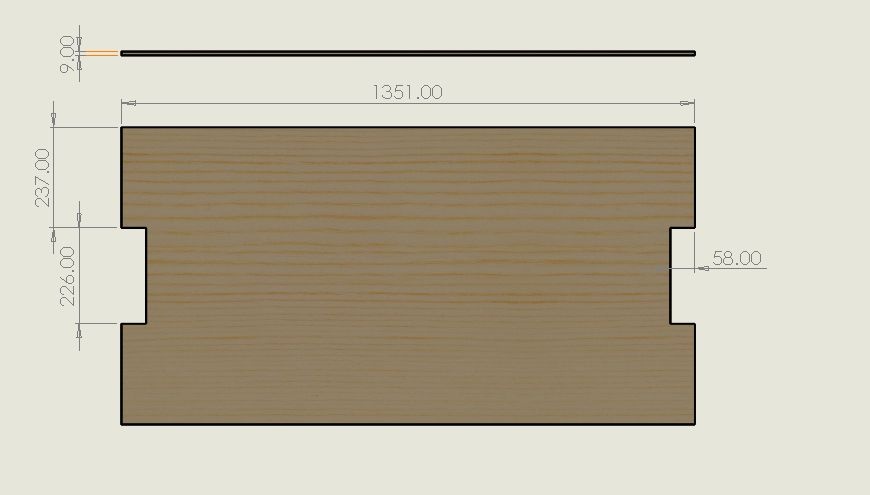

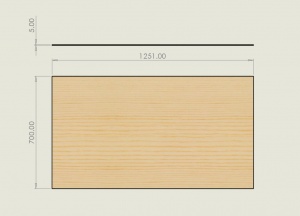

Теперь, когда внешний корпус был закончен, я был готов работать над созданием внутреннего, игровое поле было составлено из 2-х досок. Одно на дне для прочности и одно на верхней части для того чтобы придать гладкость, поэтому я начал с того, что разрезал нижнюю часть, а затем закрепил ее на внешнем корпусе (также добавив две планки для придания прочности, см. рис.) как только это было готово, я построил и установил систему каналов для шариков.

Шаг 6: Последние штрихи для игрового поля

После раскроя игрового поля я нанес несколько слоев черной аэрозольной краски. Затем, вырезав отверстие для ворот и крышку ворот, я прикрепил их к столу.

Шаг 7: Подгонка ножек

Сначала я вырезал ножки с помощью циркулярной пилы. Затем я прикрепил их к столу с помощью кованных болтов.

Шаг 8: Добавление опор для ножек

Чтобы сделать стол более устойчивым для игры я добавил к ножкам опоры.

Шаг 9: Установите части настольного футбола на стол

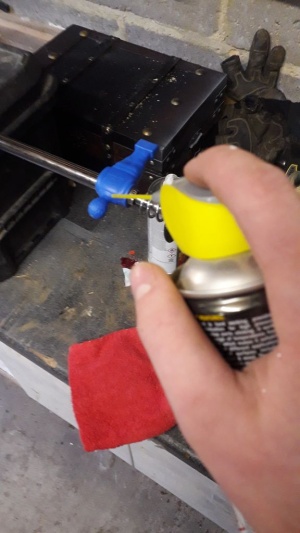

Стержни я смазал маслом, чтобы они плавно двигались, а пластиковые уголки заново покрасил белым, так как они выцвели со временем.

Шаг 10: Последние Штрихи

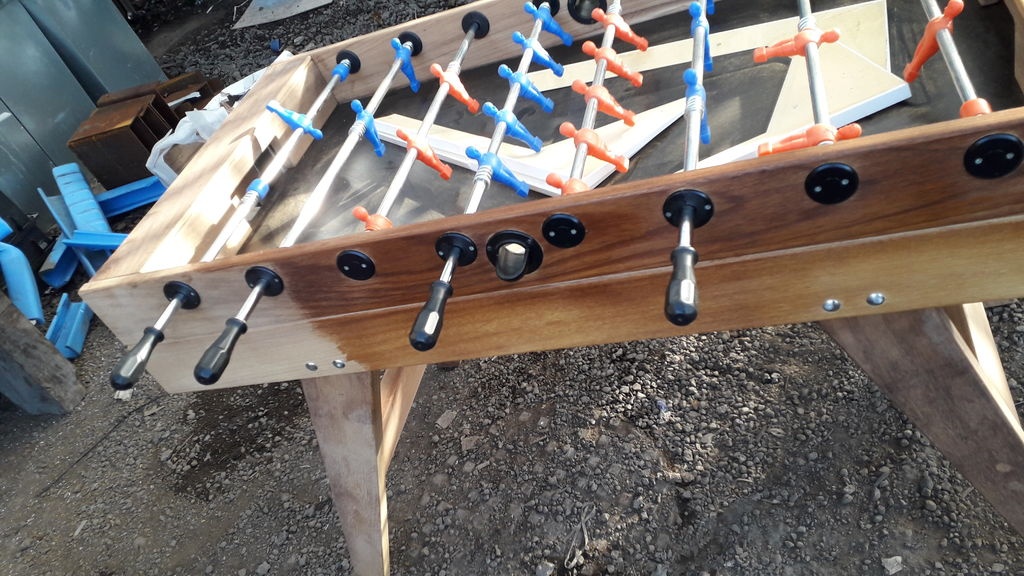

Чтобы придать столу законченный вид я нанес натуральное масло на древесину.

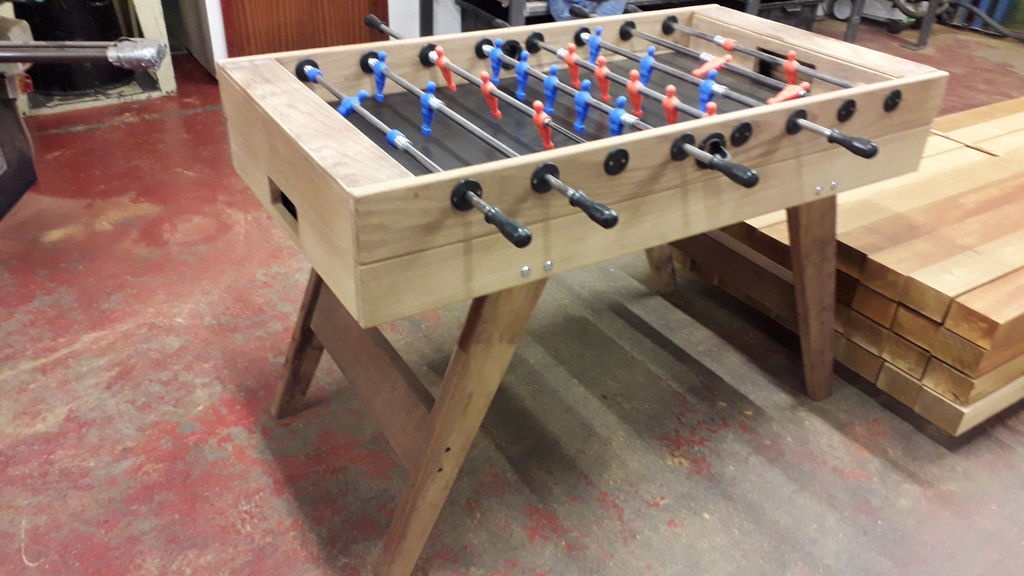

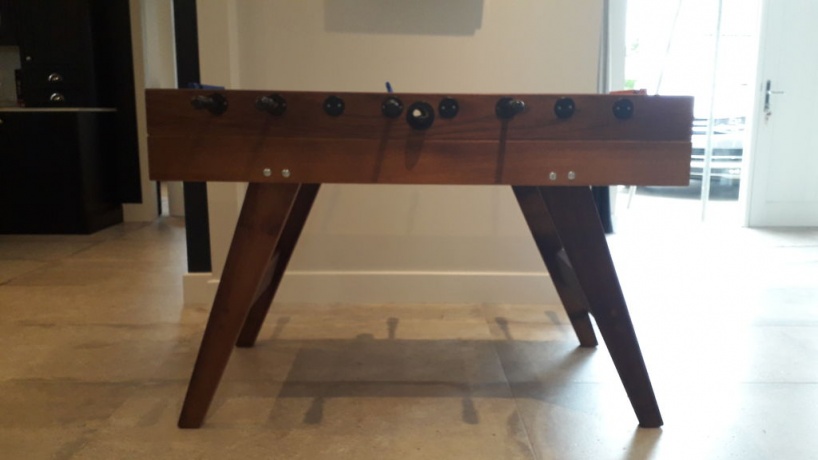

Стол готов!
