Сравнение систем ЧПУ Delem: DA-53Tx, DA-58Tx, DA-66S и DA-69S

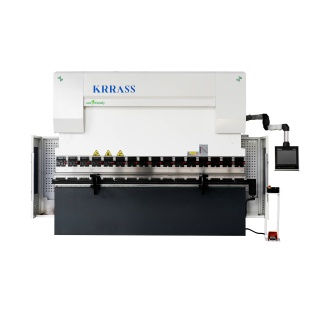

Система ЧПУ играет важную роль при подборе подходящего листогибочного пресса. Именно от неё напрямую зависит удобство управления, точность операций и общая эффективность производства.

Системы ЧПУ Delem выгодно отличаются от многих других тем, что разрабатываются специально для гибочного оборудования, а не адаптируются под него. Это значит — никаких компромиссов, всё подчинено одной задаче: обеспечить быструю, точную и безопасную гибку.

В этой статье мы разберем особенности и различия между популярными моделями стоек ЧПУ Delem: DA-53Tx, DA-58Tx, DA-66S и DA-69S. Расскажем, какая стойка ЧПУ подойдет для вашего оборудования, чем они отличаются по функциям, и какую систему ЧПУ лучше выбрать под конкретные производственные задачи.

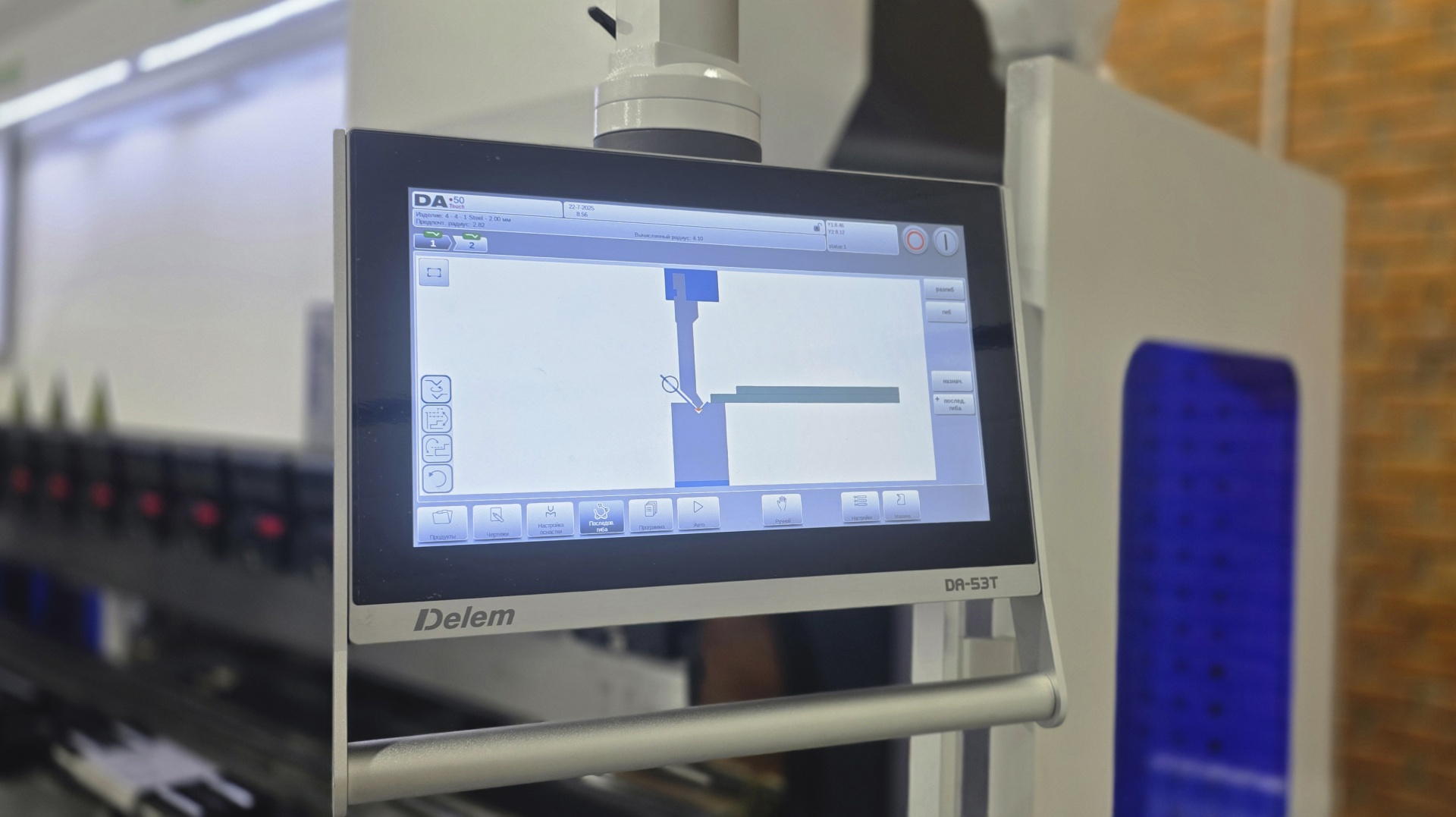

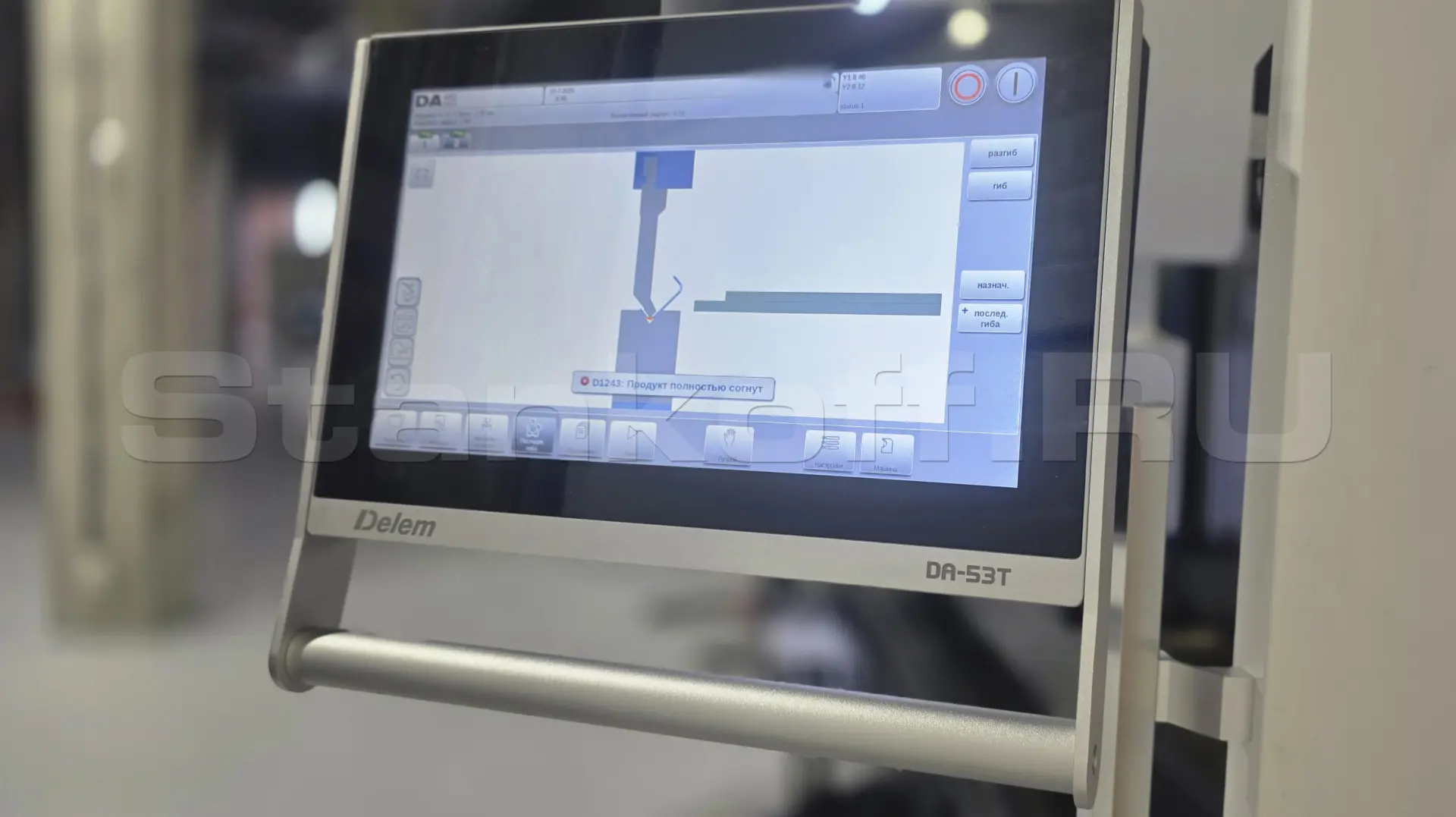

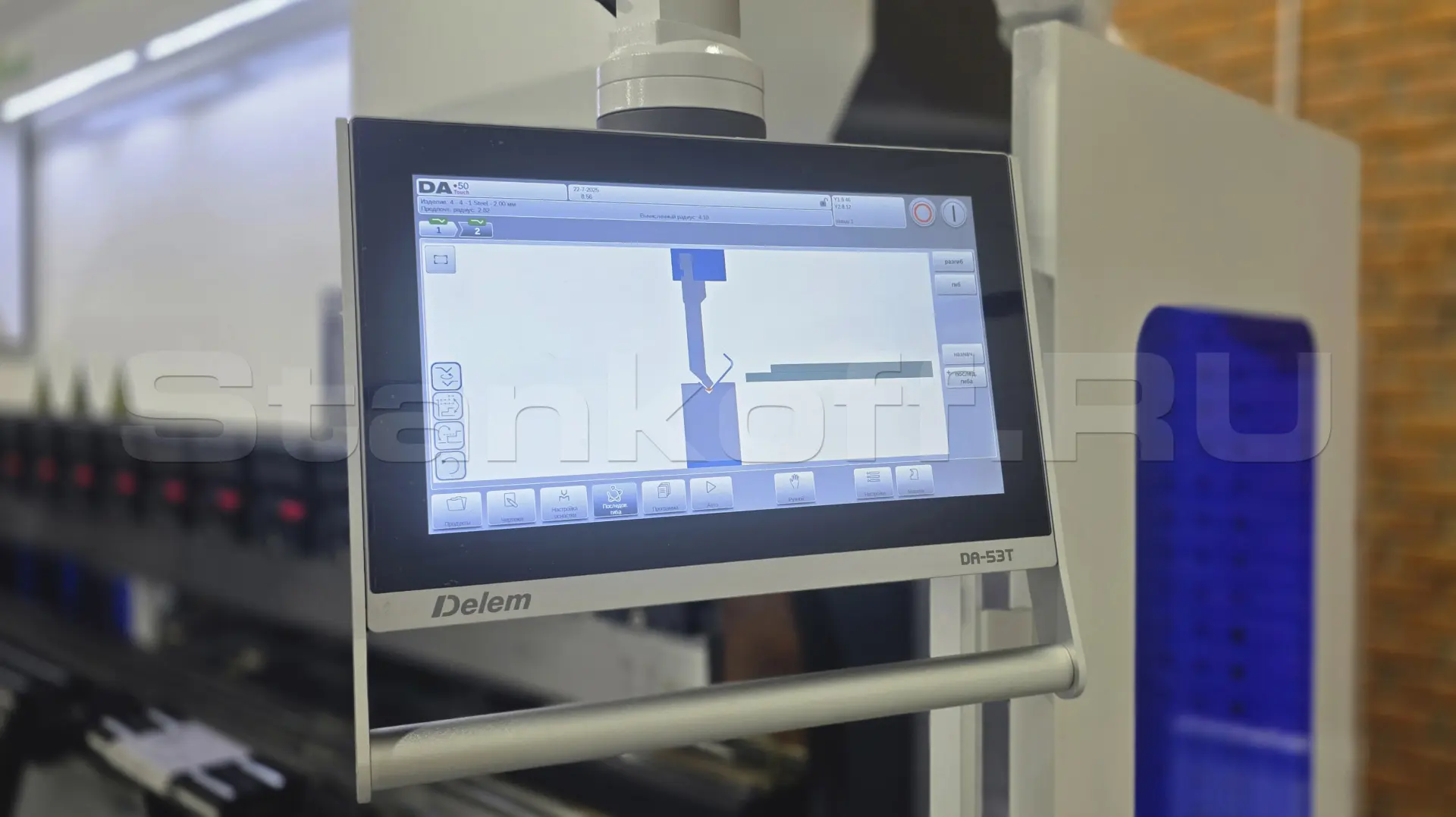

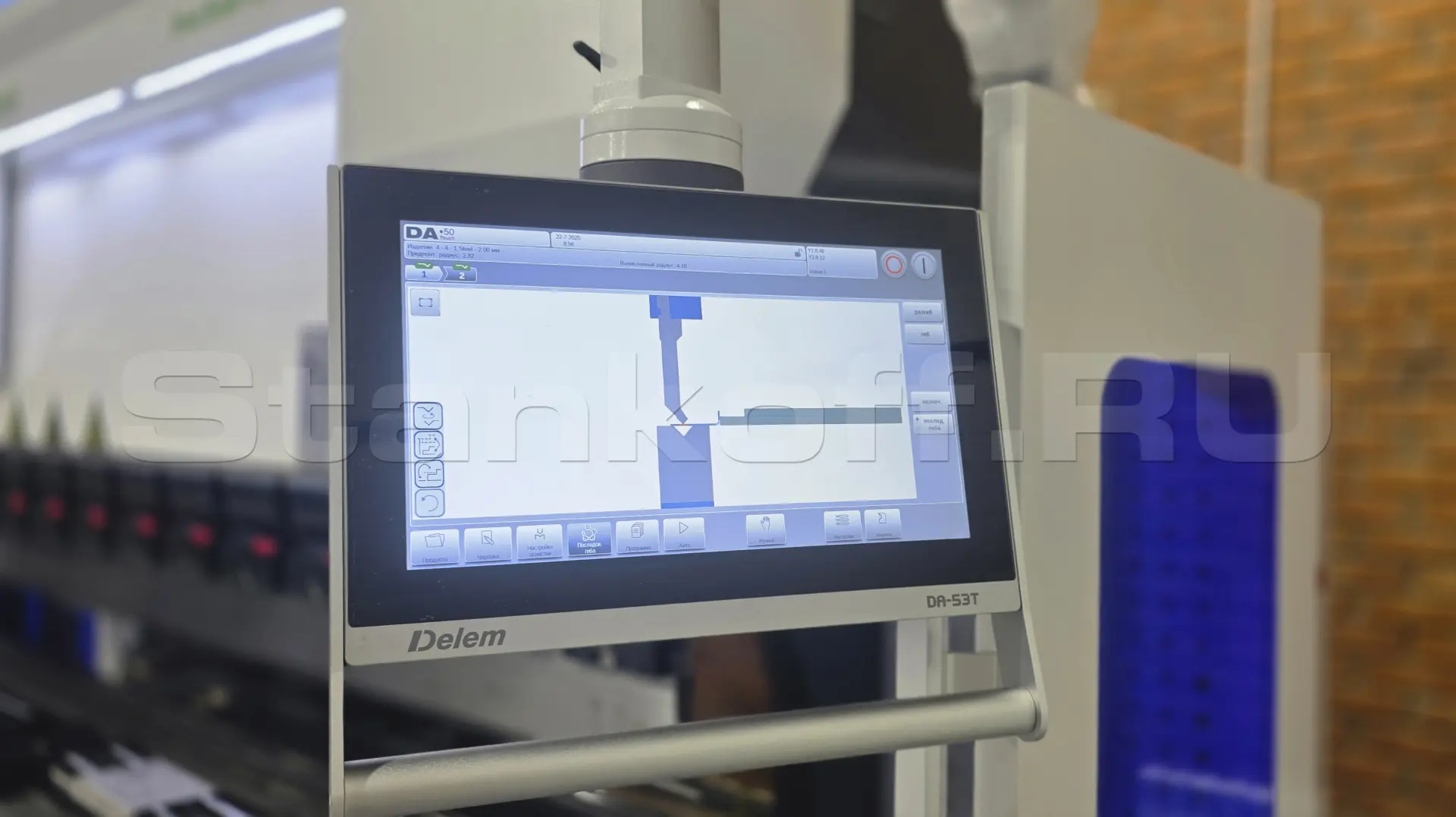

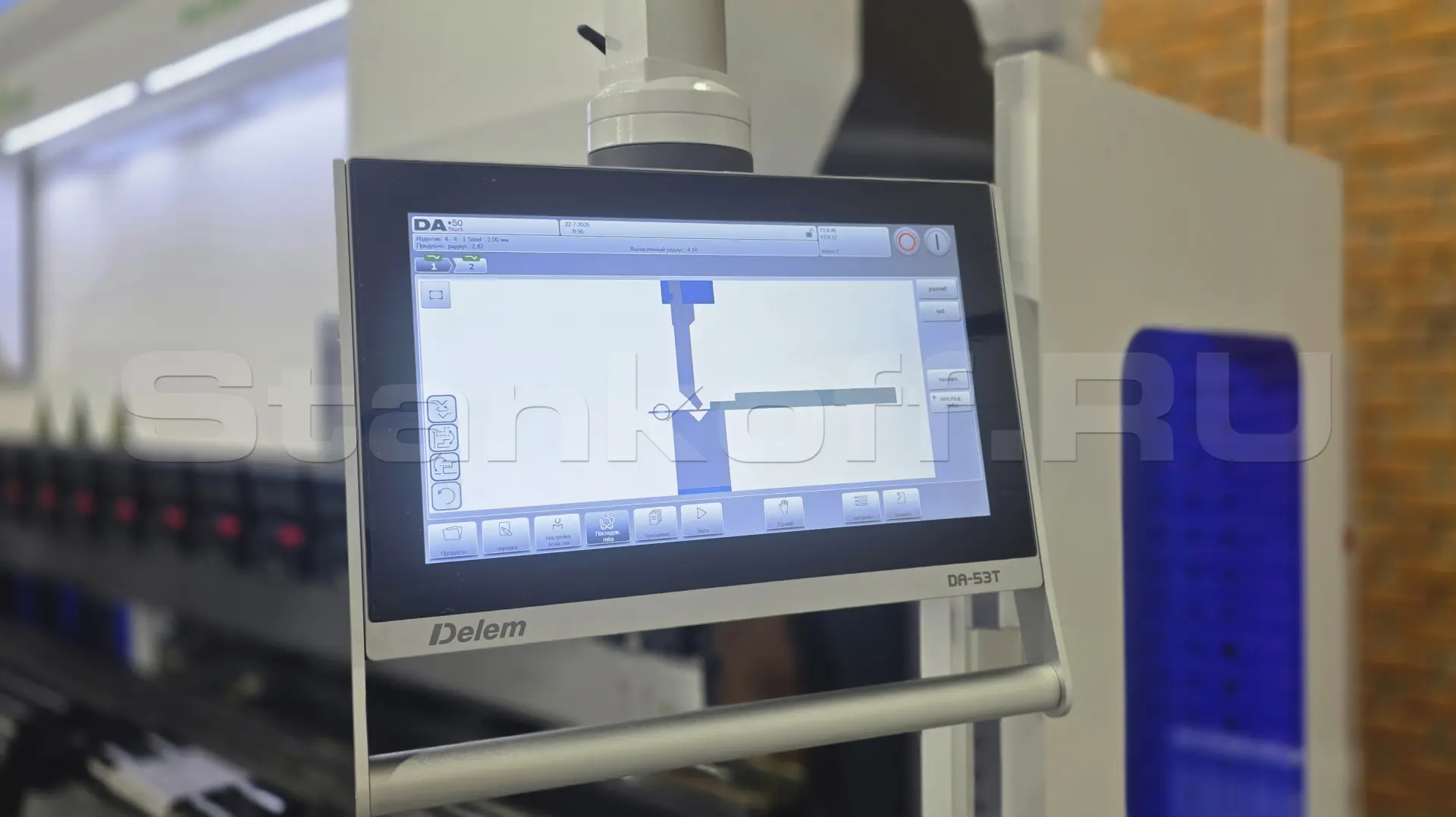

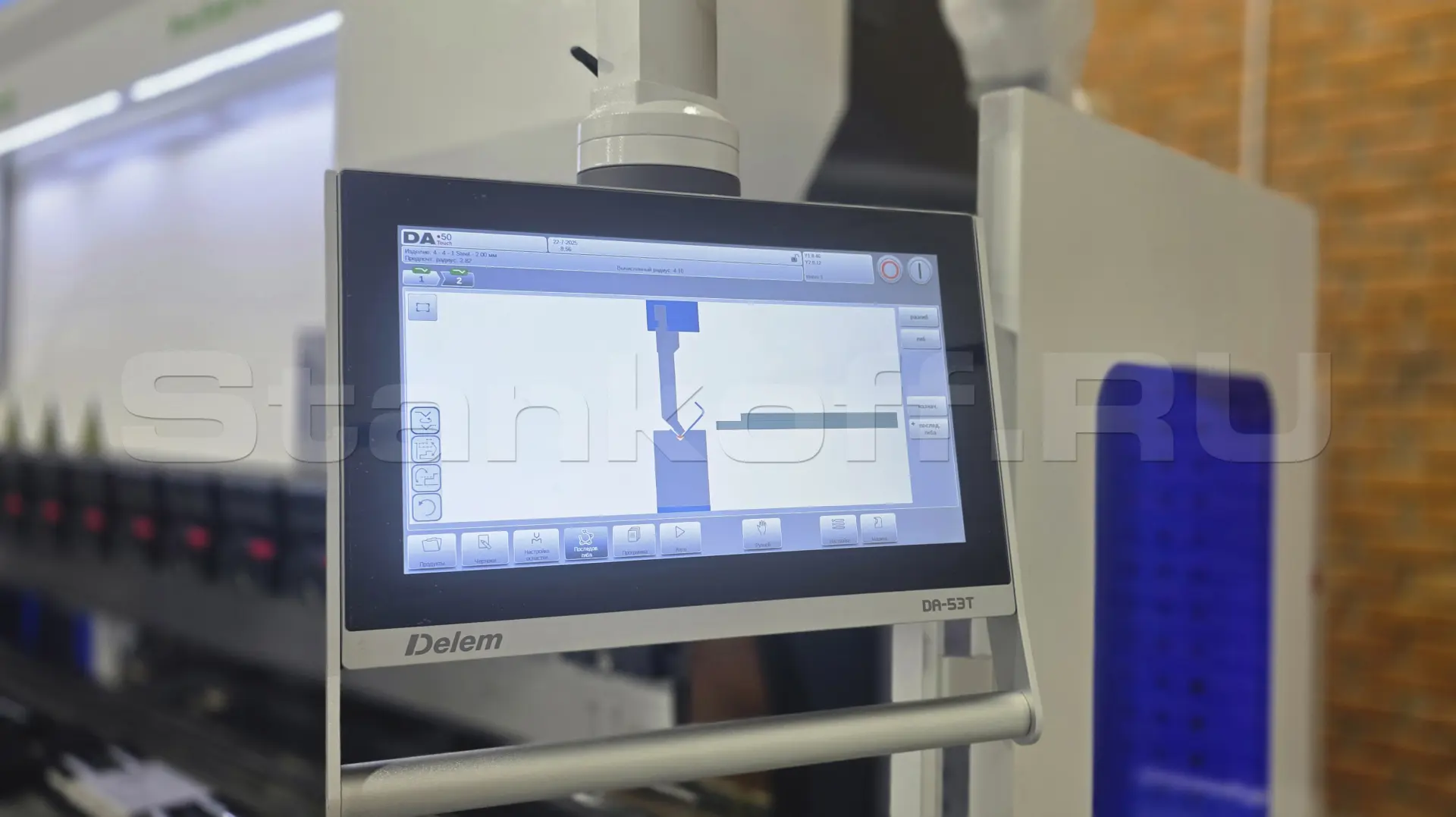

DA-53Tx — единственная модель в линейке, где визуализация гиба по умолчанию отсутствует. При необходимости можно подключить опциональный 2D-графический режим, но в стандартной комплектации она ориентирована на числовое управление.

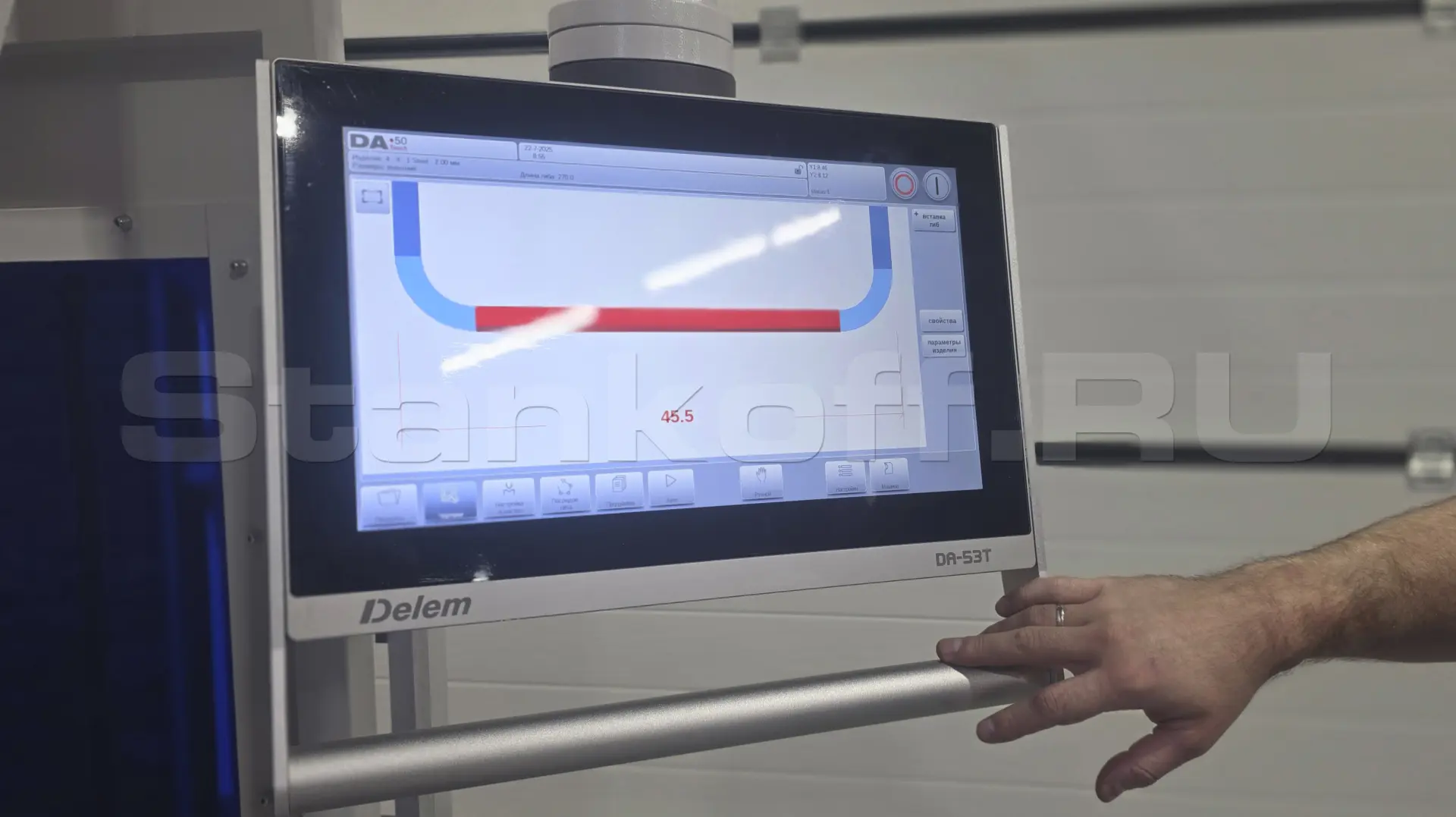

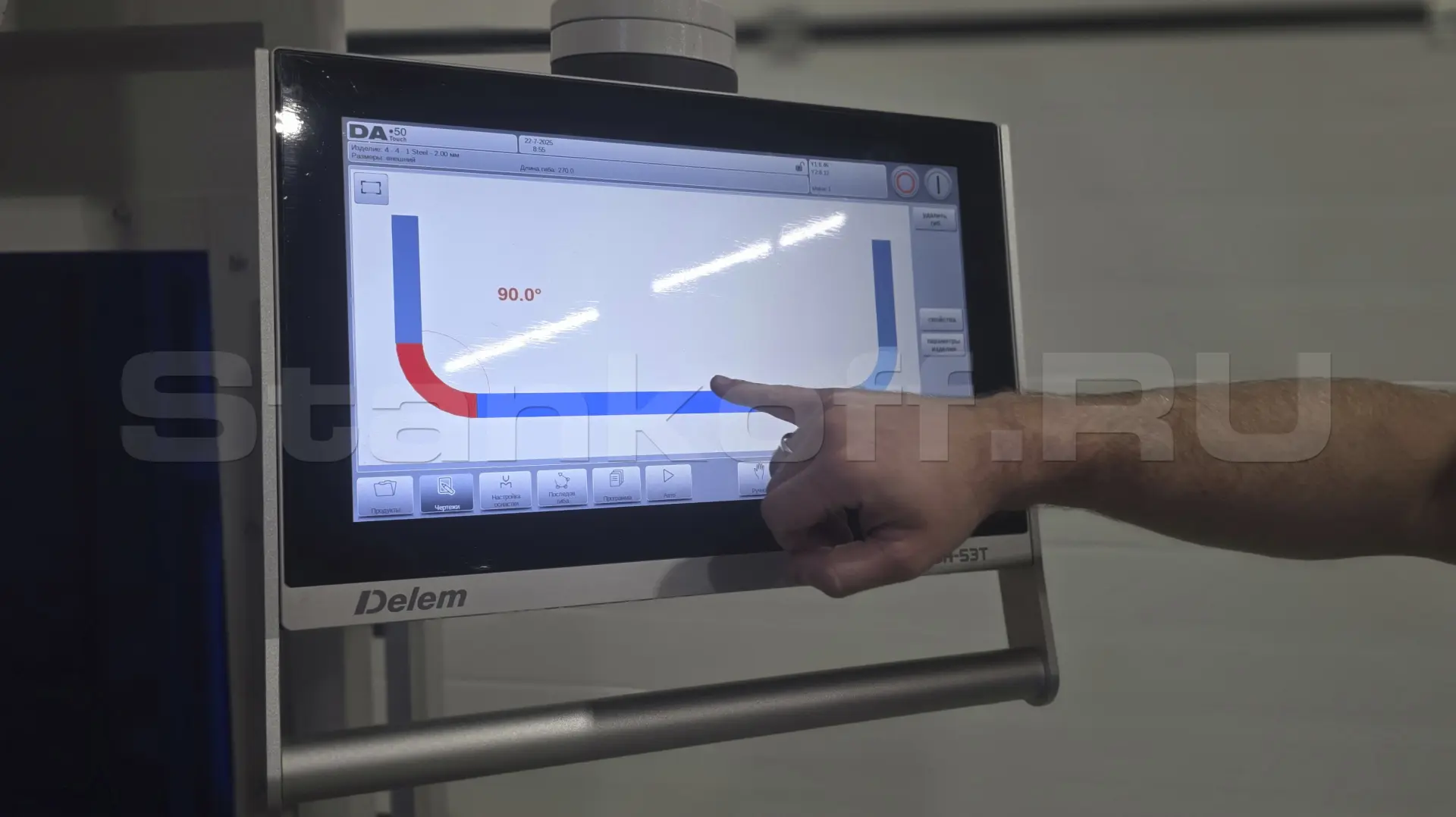

DA-58Tx уже предлагает полноценную 2D-графику с возможностью симуляции гиба в масштабе. Оператор видит, как именно будет происходить процесс, может визуально проверить последовательность и избежать столкновений.

DA-66S поддерживает полноценную 2D- и 3D-визуализацию. Это позволяет заранее оценить, насколько удобно будет работать с конкретной оснасткой и расположением заготовки.

DA-69S предлагает максимальные возможности: здесь реализована 2D и 3D-визуализация гиба, включая отображение всей машины, заготовки и инструмента в объёме. Можно не только создавать, но и симулировать весь процесс в 3D, включая автоматический расчёт и проверку последовательности операций.

DA-53Tx ориентирована на числовое программирование — простое и понятное. Графическая часть возможна, но только как дополнительная опция.

DA-58Tx работает с 2D-графическим интерфейсом по умолчанию. Программа создаётся прямо на экране в визуальном режиме, а управляющие команды формируются автоматически.

DA-66S также использует графическое программирование, дополненное возможностью 3D-визуализацию изделия. Сам процесс гибки создаётся в 2D, но визуальный контроль осуществляется в объёме.

DA-69S выводит программирование на новый уровень: здесь можно как вручную задавать операции в 2D, так и полностью работать в 3D, включая импорт моделей (через офлайн ПО) и симуляцию всего процесса до запуска производства.

У DA-53Tx и DA-58Tx максимальное количество управляемых осей — 6+1, включая оси Z1 и Z2. Это позволяет выполнять большинство типовых гибов, особенно если не требуется сложной логики.

DA-66S и DA-69S изначально рассчитаны на 8+1 осей, включая X1, X2, R1, R2, что делает их подходящими для сложных прессов с автоматической сменой инструмента, многоосевой синхронизацией и позиционированием.

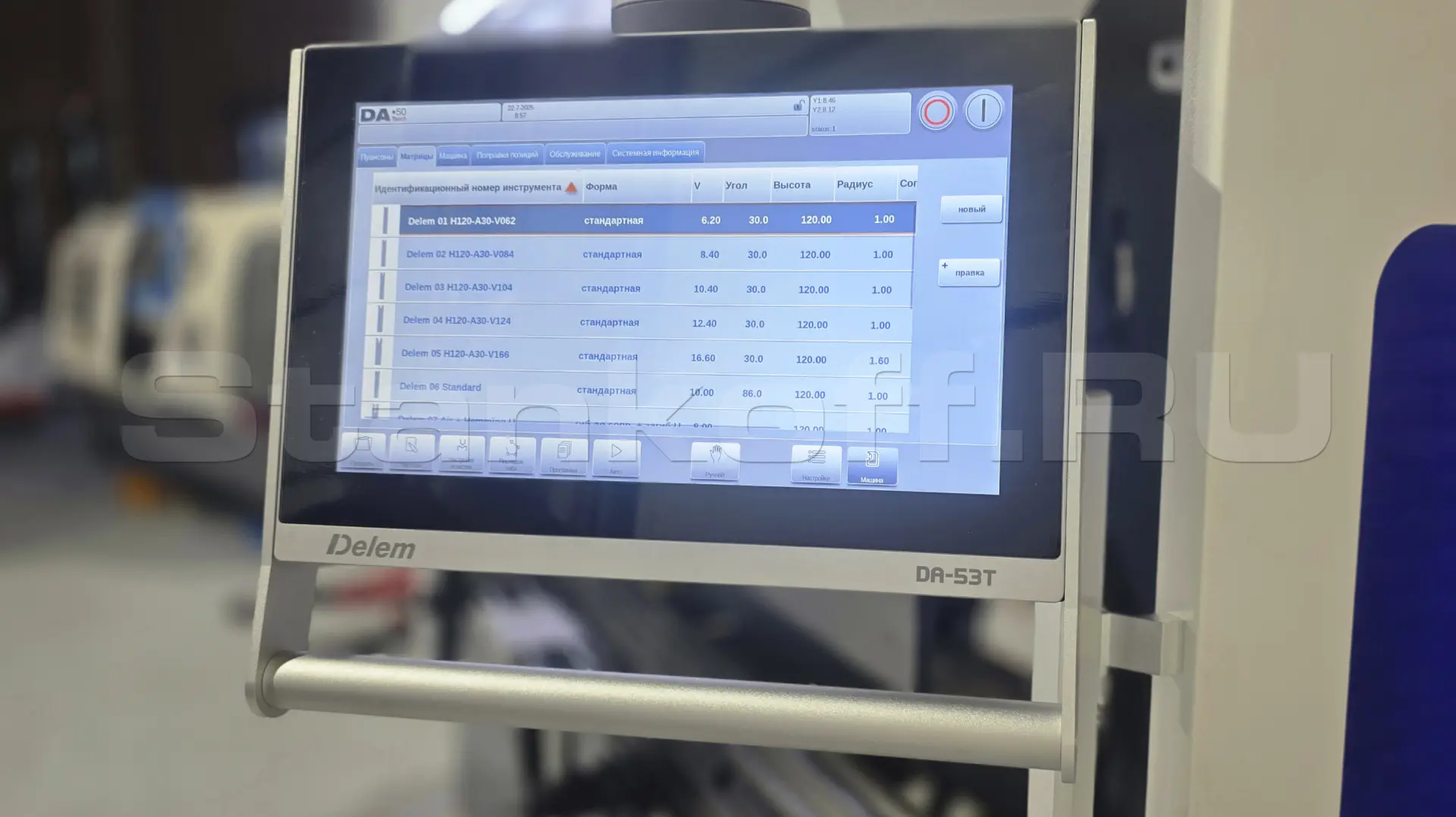

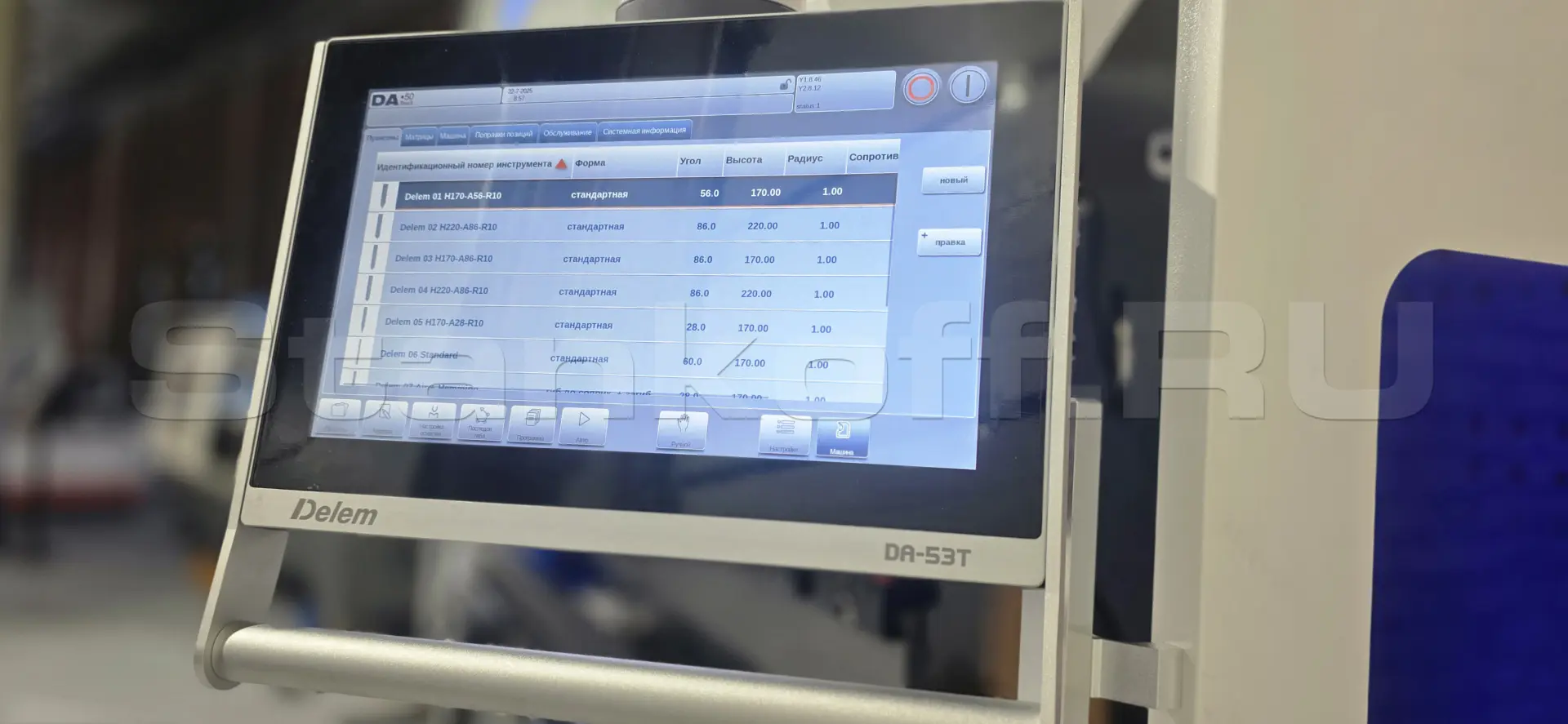

DA-53Tx поддерживает до 30 пуансонов и 30 матриц, что подойдёт для ограниченного набора оснастки. DA-58Tx предлагает расширенную библиотеку — до 99 инструментов каждого типа, что уже позволяет более гибко настраивать станок под разные изделия.

DA-66S и DA-69S работают без ограничений по количеству инструмента и поддерживают многопозиционную расстановку (несколько пуансонов/матриц), что особенно важно при автоматизированной гибке и сложных сериях.

У DA-53Tx возможно только числовое программирование оснастки, графическое доступно как опция.

DA-58Tx позволяет редактировать инструмент как в числовом, так и в графическом режиме.

DA-66S расширяет возможности: здесь доступен импорт DXF-чертежей инструмента (при подключении опции), что удобно для интеграции с CAD-средами.

DA-69S по умолчанию поддерживает числовое, графическое программирование и импорт DXF-файлов, включая автоматическую подгрузку оснастки.

Импорт DXF-файлов полностью не поддерживается в моделях DA-53Tx и DA-58Tx. Это ограничивает возможности интеграции с системами проектирования и требует ручного ввода параметров.

DA-66S может работать с DXF, но только при установке дополнительного программного модуля.

DA-69S поддерживает импорт DXF по умолчанию, а также может загружать 3D-модели через внешнее ПО. Это особенно важно для быстрого перехода от проектирования к производству.

DA-53Tx и DA-58Tx имеют 1 ГБ памяти, этого достаточно для хранения стандартных программ и настройки инструмента. DA-66S и DA-69S оснащены 4 ГБ общей памяти, из которых 3 ГБ выделяется под программы и инструменты, что позволяет сохранять обширные библиотеки и сложные проекты.

В DA-53Tx отсутствует разъем Ethernet и есть только один USB-порт. DA-58Tx может быть оснащена сетевым портом опционально. DA-66S и DA-69S имеют по три Ethernet-порта, 2 USB разъема, поддержку Windows-сетей, интеграцию с другими системами, а также совместимость с платформой Delem Modusys.

Независимо от модели — будь то базовая DA-53Tx или флагманская DA-69S — все стойки Delem нового поколения оснащены рядом функций, обеспечивающих стабильную работу, удобство управления и высокую точность гибки. Вот ключевые из них:

• Сенсорный промышленный экран (PCT touch): все модели оснащены надёжными ёмкостными сенсорными дисплеями, рассчитанными на работу в производственной среде.
• Поддержка USB: стандартный интерфейс, позволяющий быстро создавать резервные копии данных устройств и инструментов с помощью USB-флешки.
• Компенсация прогиба (crowning control): точная гибка по всей длине листа обеспечивается благодаря встроенной системе управления компенсацией прогиба стола.
• Управление сервоприводами и инверторами: стойки поддерживают как сервосистемы, так и частотные преобразователи, обеспечивая плавную и точную работу осей.
• Поддержка замкнутого и разомкнутого управления осью Y: интеллектуальные алгоритмы управления подходят для большинства гидравлических систем.

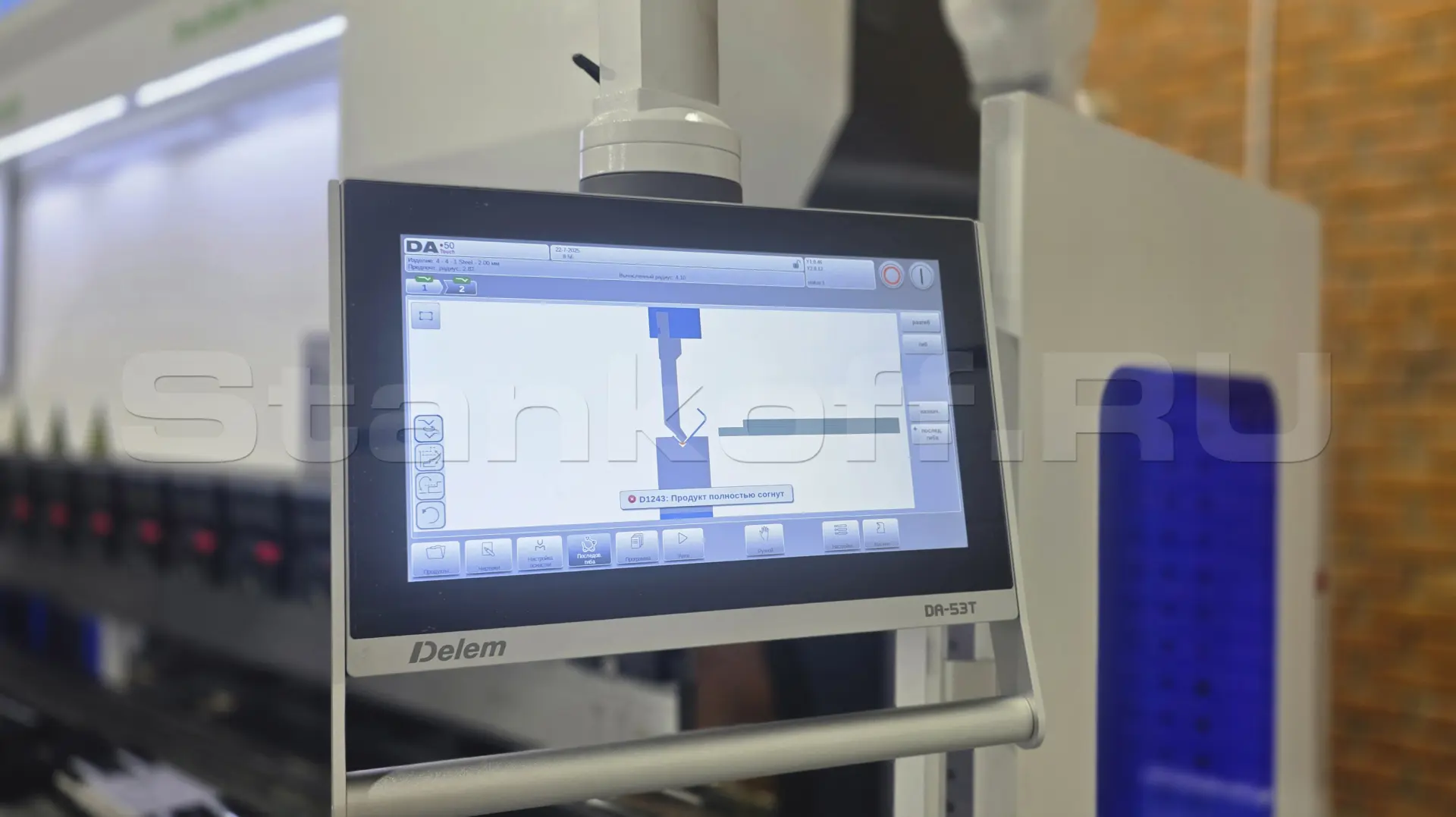

• Диагностика и индикация ошибок: встроенная система самодиагностики облегчает выявление неисправностей и ускоряет техническое обслуживание.
• Интерфейс на русском языке: все стойки имеют полную русификацию, что упрощает работу операторов.
• Сохранение данных при отключении питания: даже при аварийном отключении электричества все данные и настройки сохраняются.

Эти базовые функции делают любую стойку Delem надёжным решением для гибочного оборудования, независимо от уровня автоматизации и задач производства.

• DA-53Tx — лучший выбор для простых задач. Она надёжна, экономична и подойдёт для базового листогибочного производства без сложной геометрии и высокой нагрузки.
• DA-58Tx — идеальный вариант для тех, кто хочет получить доступную 2D-графику, автоматическое построение гиба и минимизацию ошибок оператора.
• DA-66S — уже профессиональный инструмент, рассчитанный на производство с постоянной сменой изделий и сложными многоосевыми машинами. Поддерживает 3D-визуализацию изделия и может работать с DXF.
• DA-69S — флагман, совмещающий в себе 3D-программирование, максимальные возможности визуализации, поддержку импорта моделей и полную интеграцию в цифровое производство.
