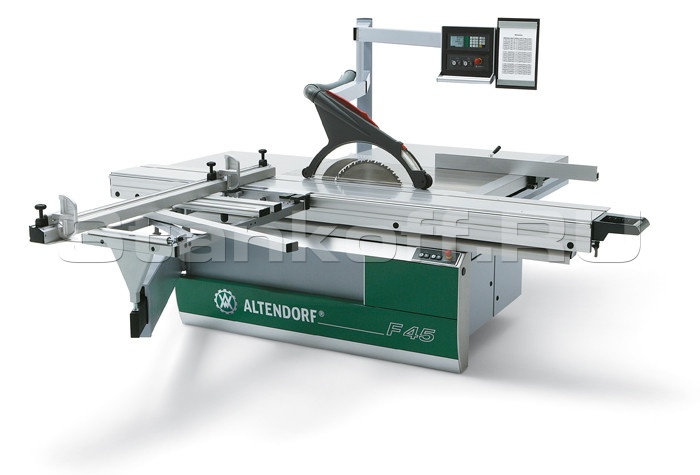

Форматно-раскроечный станок F-45

Конструктив

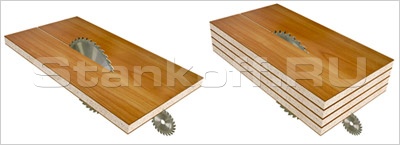

Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок используется для тяжелых условий работы в условиях крупносерийного и массового производства.

Область применения

Форматно-раскроечный станок  F-45

Отличительные особенности

  • Высочайшая надежность и большой запас прочности;
  • Длинная алюминиевая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата;
  • Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу;
  • Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.

Стандартная комплектация

  • Двухроликовая каретка «ALTENDORF» из алюминия, с качением по специальным стальным направляющим круглого сечения, защищенным от попадания стружки;
  • Электромеханическая регулировка высоты и наклона пилы, ввод размеров на клавиатуре, автоматическая корректировка высоты пропила при наклоне пильного агрегата, цифровая индикация угла и высоты пропила;
  • Автоматическая смазка механизма наклона пилы (с уровнем заполнения);
  • Пульт управления из соображений безопасности расположен с двух сторон станины станка и имеет удобный наклон для оператора;
  • Узел подрезки с электромеханической регулировкой высоты и поперечного перемещения пилы;
  • Два дополнительных полноформатных стола;
  • Нормы безопасности, обязательные для ЕВРОПЕЙСКОГО СООБЩЕСТВА (ЕС);
  • Автоматический прерыватель при перегрузках;
  • Кнопка аварийной остановки;
  • Система диагностики станка;
  • Счетчик часов работы станка;
  • USB-порт для передачи данных и программ;
  • Зажимной башмак, шток- толкатель, плита - толкатель и ручка возврата;
  • Набор гаечных ключей для обслуживания и эксплуатации;
  • Инструкция на русском языке и перечень запасных частей.

Конструктивные особенности


Станина

Станина

У станков Altendorf последнего поколения жёсткость станины - самая высокая, какой только удавалось достичь для этих станков. Новая конструкция несущего каркаса ещё надёжнее гасит вибрации, обеспечивает больше стабильности. Весь каркас полностью закрыт. Центральный присоединительный штуцер для вытяжного рукава расположен снаружи и хорошо доступен.
Двухроликовая каретка

Двухроликовая каретка

Легкость хода системы достигается за счет роликов большого размера. Каретка приводится в движение с минимальным усилием и перемещается легко как по рельсам. Такое качество хода сохраняется даже после многолетнего использования станка в обычных условиях. Еще одна отличительная особенность - станок не требует ухода. При любом движении верхней каретки расположенная на вагонетке щетка автоматически очищает направляющую нижней каретки. Система не требует смазки.
Пильный агрегат

Пильный агрегат

Для станка Altendorf F-45 пильный узел изготовляется по новейшим технологиям. Его безупречно ровный, без недопустимых биений, ход обусловлен тем, что агрегат уже на заводе полностью смонтирован на пильном валу и точно сбалансирован, а в несущей конструкции использованы литые узлы. Благодаря массивным поворотным сегментам, двигающимся по направляющим пазам, пильный агрегат можно без особых усилий устанавливать точно под нужным углом.
Продольный упор

Продольный упор

Замечательную легкоходность этого упора обеспечивают твердохромированные круглые штанги. Система тонкой подрегулировки позволяет выполнить вручную его юстировку с очень высокой точностью. При раскрое больших плит можно посредством отводной рукоятки убрать упор под рабочую плиту станка.
Поворотный поперечный упор

Поворотный поперечный упор

Поперечный упор запатентованный фирмой Altendorf, снабжён системой корректировки длины, что упрощает раскрой и обрезку заготовок под прямым и непрямым углом с точным соблюдением размеров. наклонные цифровые шкалы упора удобны для считывания. Два крепких плотно прилегающих откидных ограничителя легко переставляются и настраиваются как единый ограничитель при раскрое.
Вытяжной колпак

Вытяжной колпак

В своём обновлённом исполнении вытяжной колпак к станкам Altendorf не имеет аналогов. Колпак легко перемещается по линейным направляющим, и при отсутствии в нем необходимости его можно отвести из рабочей зоны. При использовании такого колпака максимальная высота пропила составляет 200 мм.
ЖК-дисплей

ЖК-дисплей

Станок оснащен большим жидкокристаллическим экраном с хорошей контрастностью, на котором отчётливо индицируются настраиваемые параметры: высота, угол наклона, частота вращения.

Характеристики

Размеры раскраиваемого материала, мм 3000 х 3200
Размер подвижной каретки, мм 3000 х 330
Максимальное расстояние между пильным диском и параллельной направляющей, мм 1300
Диаметр основной пилы (посадочный диаметр), мм 550 (30)
Диаметр подрезной пилы (посадочный диаметр), мм 120 (20)
Угол наклона пил, град. 0 ÷ 45
Наибольшая высота пропила основной пилы (ф 500 мм), мм:
-перпендикулярно к плоскости стола/под углом 450
175 / 123
Диаметр патрубка (стружкоотсоса) 120
Частота вращения основной пилы, об/мин 3000 / 4000 / 5000
Частота вращения подрезной пилы, об/мин 8 700
Мощность эл.двигателя основной пилы, кВт 5,5
Мощность эл.двигателя подрезной пилы, кВт 0.75
Габариты, мм
Масса, кг 850
5.0
На основании 1 отзывов
5
1
4
0
3
0
2
0
1
0
Константин
20 мая 2016
Отличнейший аппарат!!! Работал на таком на производстве. Лучшего этого "немца" мне и не пришлось попробовать. Что только не "вытворял" на нём. На форматниках отработал около 20 лет. (карандаши точил на них же) :)
Уход за станком только нужен надлежащий. Выдувать изнутри почаще. Кроил на таком по 500-1000 м.п. (зависело от раскроя). Кроили двоём! Правда станок расчитан на "три номера".
