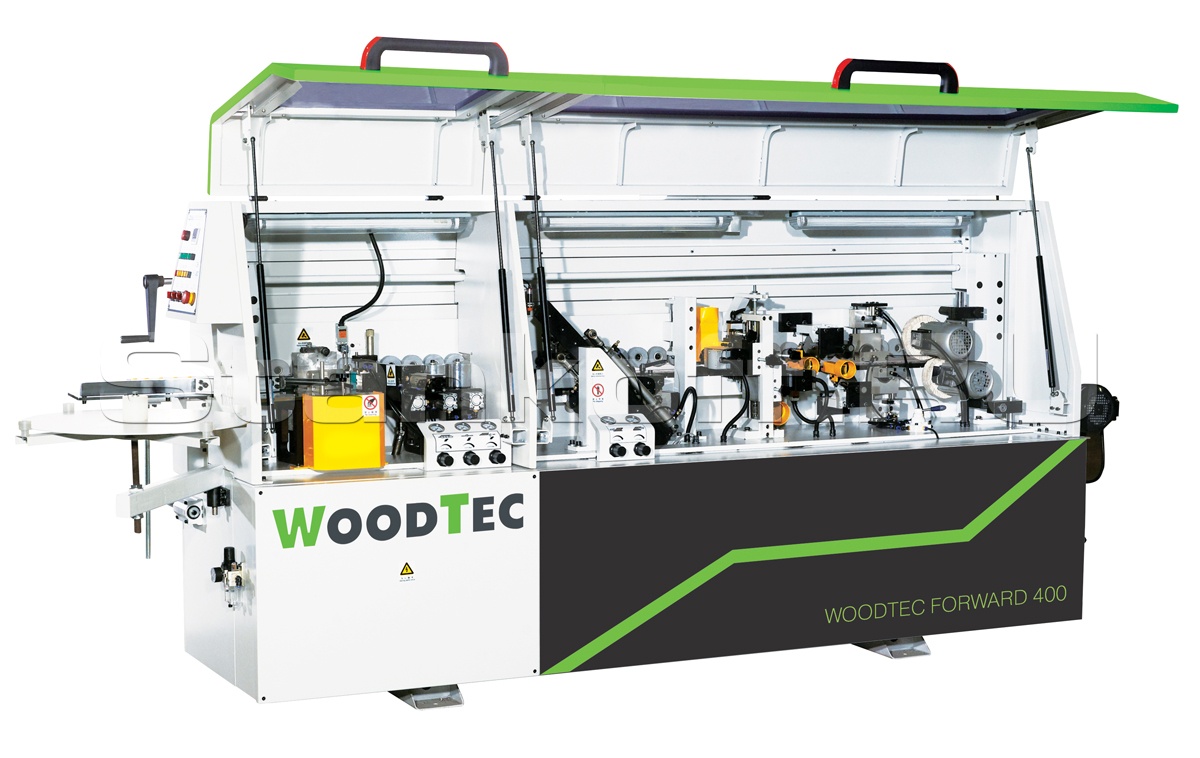

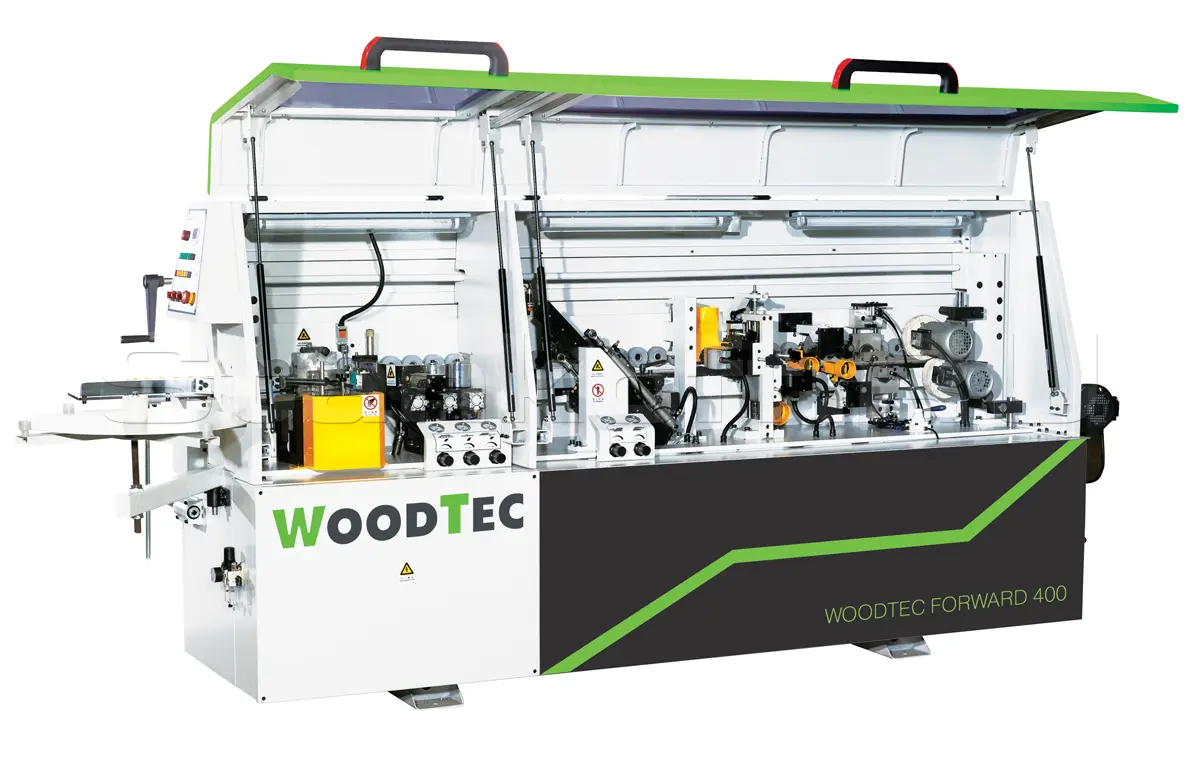

Кромкооблицовочный станок FORWARD 400 Plus

Name: Кромкооблицовочный станок FORWARD 400 Plus
Brand: WoodTec
Rating: 5 (10 reviews)

/ 2

Сравнить Вопросы

WoodTec (Китай)

Краткие характеристики

Артикул FORWARD 400 Plus

Толщина кромочного материала	мм	0,4 - 3
Толщина детали, мин/макс	мм	8 - 60
Размеры обрабатываемой детали ( мин ) - длинна x ширина	мм	120 x 80
Скорость подачи	м/мин	12
Обороты пил	об/мин	12000
Фрезы узла снятия свесов кромки по плоскости - 2шт.	мм	Ф75; Z = 4; R2
Мощность двигателей-2шт.	кВт	2х0,7
Обороты	об/мин	12000
Полировальный узел – мощность	кВт	2х0,37
Обороты	об/мин	1400
Патрубки системы аспирации	мм	Ф 120
Общая мощность	кВт	6,9
Питающее напряжение (3 фазы )	В	380
Давление сжатого воздуха	Bar	6,5
Габаритные размеры – длина	мм	3850
- ширина	мм	1050
- высота	мм	1600
Вес	кг	1500

Все характеристики

Конструктив

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3мм.

Cхемы обработки

Отличительные особенности

Скорость подачи 12 м/мин;
Бачок для клея-расплава с электронным блоком контроля температуры;
Регулировка количества наносимого клея;
Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
Торцовочный узел для обрезки переднего и заднего свесов пилой;
Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин. Радиус фрезы 2мм;
Циклевка радиусная R=2мм;
Циклевка плоская;
Полировальный узел 2х0,37кВт 1400 об/мин;
Транспортная система с цепью.
Прижимные ролики верхней балки изготовлены из резины, устанавливаются на подшипниках;
Магазин подачи рулонного кромочного материала;
Пульт управления на передней панели станка;
Регулятор сжатого воздуха;

Конструктивные особенности

Станина

Станина на заводе проходит полный цикл термической обработки. Это обеспечивает стабильную жёсткость и виброоустойчивость всей конструкции станка.
Посадочные места под рабочие узлы произведены на высокоточный обрабатывающих центрах за одну установку станины.

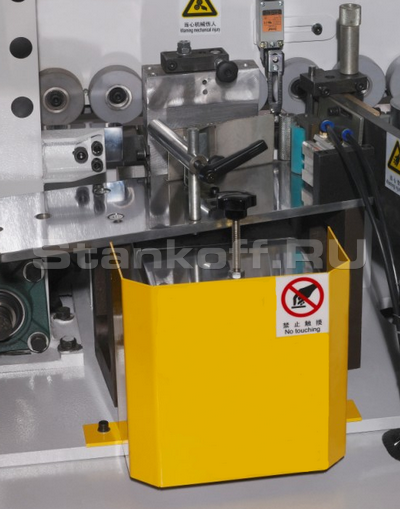

Клеевой узел

Клеевой бачок 1,5 л. имеет нижнее расположение относительно клеенаносящего вала.
Винтовая точная настройка кол-ва клея – аккуратный клеевой шов.
Не требуется регулировка на толщину материала.

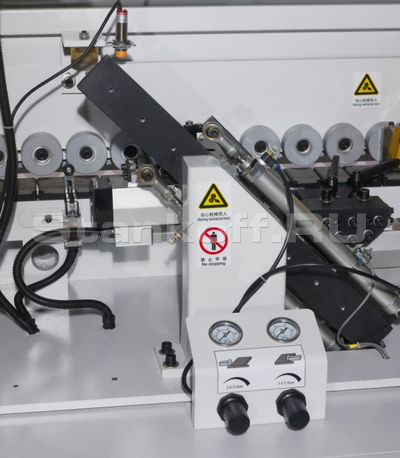

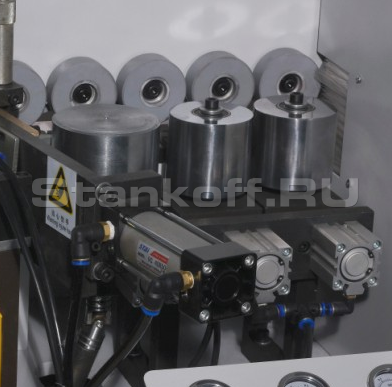

Пресс группа

Зона прижима состоит из трех роликов. Первый ролик большого диаметра приводной, второй и третий допресовочные свободного вращения.
Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали.

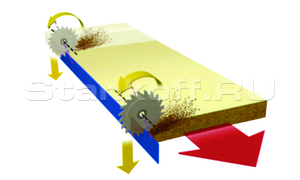

Торцовочный агрегат

Два промышленных двигателя (12000 об/мин), 2x0,22кВт. Две пилы Ф80 х ф22, Z=20
Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

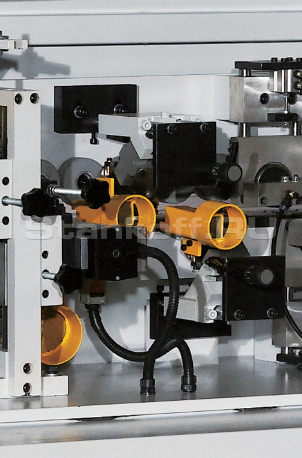

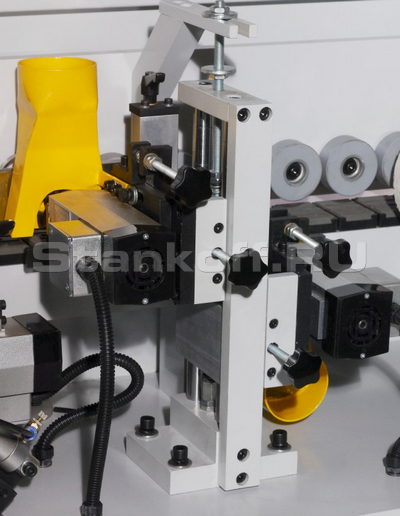

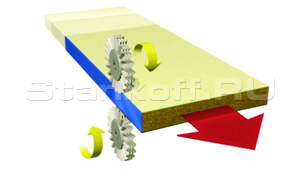

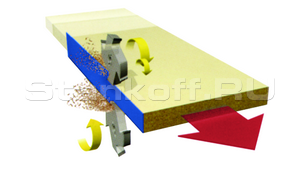

Узел фрезерный для снятия свесов

Два промышленных двигателя (12000 об/мин) 2х0,55кВт
Мощность двигателей 0,55 кВт позволяет фрезеровать кромку с припуском на сторону больше 2мм..
Копиры осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.

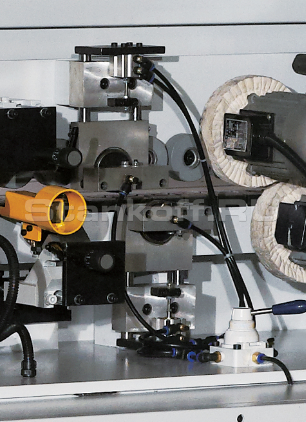

Узел радиусной цикли

Узел финишной обработки кромки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
Узел оснащен копирами для точной обработки кромки.
Имеется винтовая настройка узла, позволяющая точно и быстро настроить узел на разную толщину кромки.

Узел плоской цикли

Предназначен для удаления остатков клея с клеевого соединения.
С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.

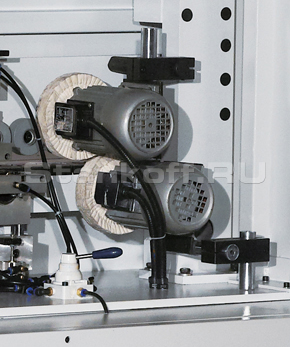

Полировка

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
- Блеск обработанной поверхности, очищает от загрязнений.
- Восстанавливает цвет после циклевочного узла.
- Формирует микро радиус у тонкой кромки(притупляет острый край).

Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2х0,18кВт.

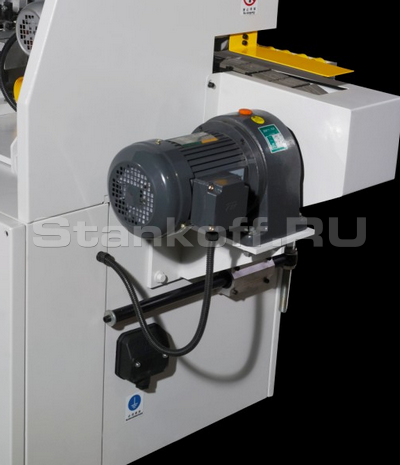

Подающий конвейер

Деталь подается цепным конвейером с обрезиненными башмаками.
Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод-мотор-редуктор.

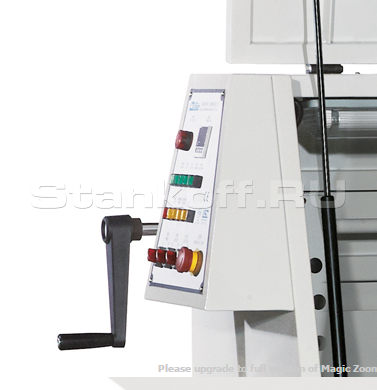

Панель управления

Экран панели управления отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
Удобно и быстро с помощью рукоятки можно настроить станок на толщину детали до 60 мм.

Характеристики

Толщина кромочного материала	мм	0,4 - 3
Толщина детали, мин/макс	мм	8 - 60
Размеры обрабатываемой детали ( мин ) - длинна x ширина	мм	120 x 80
Скорость подачи	м/мин	12
Обороты пил	об/мин	12000
Фрезы узла снятия свесов кромки по плоскости - 2шт.	мм	Ф75; Z = 4; R2
Мощность двигателей-2шт.	кВт	2х0,7
Обороты	об/мин	12000
Полировальный узел – мощность	кВт	2х0,37
Обороты	об/мин	1400
Патрубки системы аспирации	мм	Ф 120
Общая мощность	кВт	6,9
Питающее напряжение (3 фазы )	В	380
Давление сжатого воздуха	Bar	6,5
Габаритные размеры – длина	мм	3850
- ширина	мм	1050
- высота	мм	1600
Вес	кг	1500
