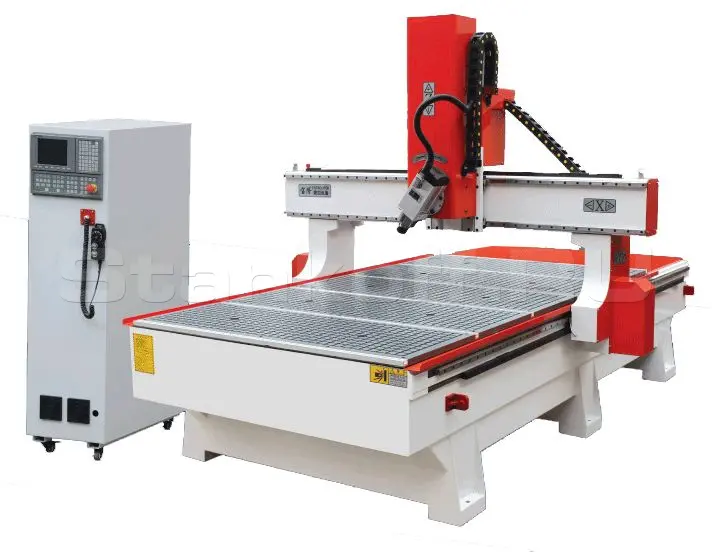

Фрезерный 4 координатный станок с ЧПУ и наклоном шпинделя LTT-M1325B-45

Name: Фрезерный 4 координатный станок с ЧПУ и наклоном шпинделя LTT-M1325B-45
Rating: 5 (7 reviews)

/ 2

Сравнить Вопросы

Китай

Краткие характеристики

Артикул LTT-M1325B-45

Ход шпинделя по оси X, мм	1300
Ход шпинделя по оси Y, мм	2500
Ход шпинделя по оси Z, мм	285
Размер рабочего стола, мм	1440х3040
Точность обработки, мм	±0,025
Точность позиционирования, мм	±0,05
Рабочий стол	Вакуумный
Смена инструмента	ручная
Максимальная скорость перемещения шпинделя, м/мин	60
Максимальная скорость гравирования, м/мин	25
Мощность шпинделя, кВт	4,5 (HSD, Италия)
Частота вращения шпинделя, об/мин	0-24 000
Приводной двигатель	Серводвигатель
Напряжение	380V,50Hz/60Hz
Рабочие команды	HPGL?G коды
Система управления	Syntec

Все характеристики

Конструктив

Фрезерный станок предназначен для обработки, моделирования, декорирования деталей из дерева. Имеет в своем составе жесткую стальную основу и сегментированный рабочий стол 1300 х 2500 мм. Опции: поворотный шпиндель, ручная смена инструмента, шкаф управления, DSP-пульт, сервоприводы, инвертор, водокольцевой вакуумный насос, централизованная система смазки. Все инструменты изготовлены в Тайвани. Станок очень удобен в управлении и имеет приспособления для удобного и надежного закрепления заготовок. Станок полностью защищен от сколов и повреждений.

Базовая комплектация

В основе станка - жесткая стальная рамная конструкция.
Сегментный рабочий стол 1300 х 2500 мм
Поворотный шпиндель до +900 и -900
Ручная смена инструмента
Шкаф управления с системой управления SYNTEC (Тайвань)
DSP-пульт
Шаговые двигатели производства Тайвань, гарантирующие высокую точность
Инвертор DELTA (Тайвань)
Водокольцевой вакуумный насос 5,5кВт
Централизованная система смазки

Конструктивные особенности

	HSD шпиндель (Италия) с воздушным охлаждением и с возможностью поворота на 450 относительно вертикальной оси ( 4-я ось). (4,5 кВт)

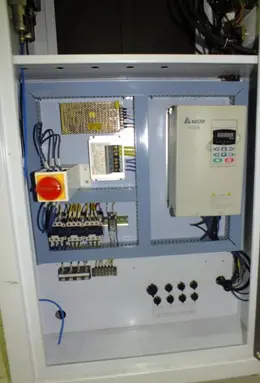

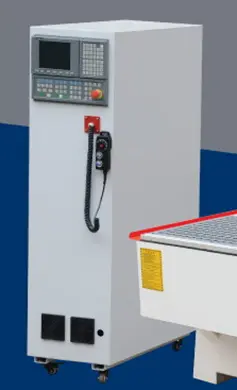

	Шкаф управления станком с удобным управлением и обслуживанием с лёгким доступом ко всем электронным и электрическим системам.

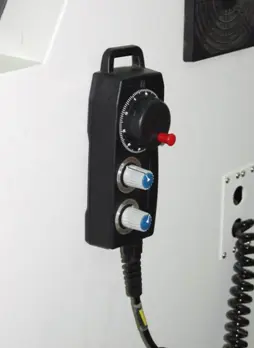

	DSP-пульт для удобного управления в режиме наладки.
	Система управления станком (PLC) Syntec.

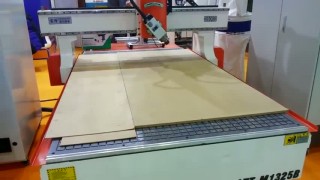

	Станок оснащается комбинированным сегментным вакуумным рабочим столом и Т-образными пазами, обладает высокой стойкостью против сколов и повреждений. Для ограничения зоны прижима заготовки используется резиновый шнур, который укладывается в пазы на столе.
	Направляющие и высокоточные зубчатые рейки – производства YASKAWA Тайвань.
	Система централизованной смазки направляющих.
	Драйверы управления перемещением производства DELTA Тайвань.
	Для регулировки частоты вращения шпинделя установлен частотный преобразователь (инвертор) DELTA (Тайвань)
	Для получения вакуума станок укомплектован водоциркуляционным вакуумным насосом 5,5 кВт.

Характеристики

Ход шпинделя по оси X, мм	1300
Ход шпинделя по оси Y, мм	2500
Ход шпинделя по оси Z, мм	285
Размер рабочего стола, мм	1440х3040
Точность обработки, мм	±0,025
Точность позиционирования, мм	±0,05
Рабочий стол	Вакуумный
Смена инструмента	ручная
Максимальная скорость перемещения шпинделя, м/мин	60
Максимальная скорость гравирования, м/мин	25
Мощность шпинделя, кВт	4,5 (HSD, Италия)
Частота вращения шпинделя, об/мин	0-24 000
Приводной двигатель	Серводвигатель
Напряжение	380V,50Hz/60Hz
Рабочие команды	HPGL?G коды
Система управления	Syntec
