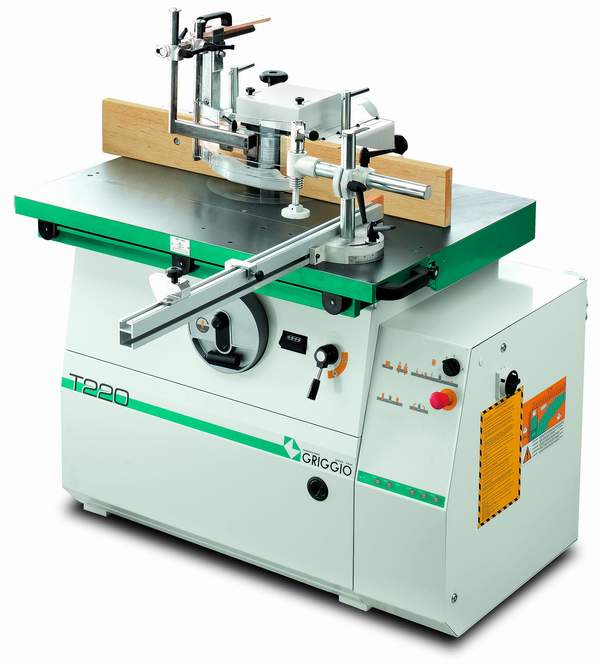

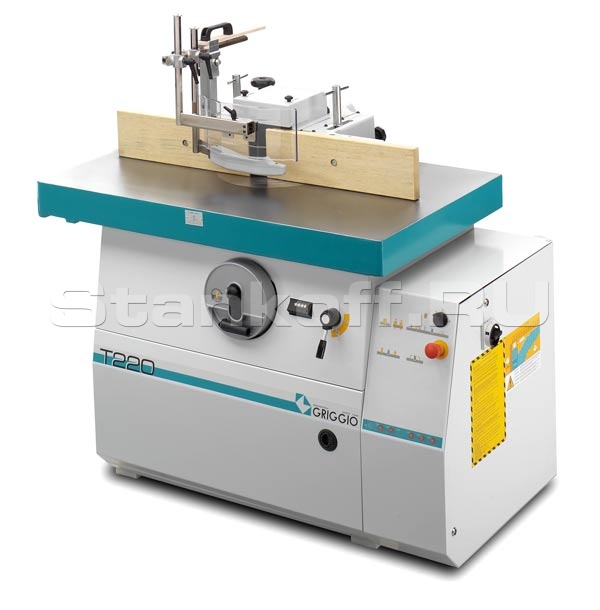

Фрезерный деревообрабатывающий станок Т 220

Есть предложение дешевле?
416 299 руб
382 995 руб

В наличии на складе

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да
Можно оплатить через

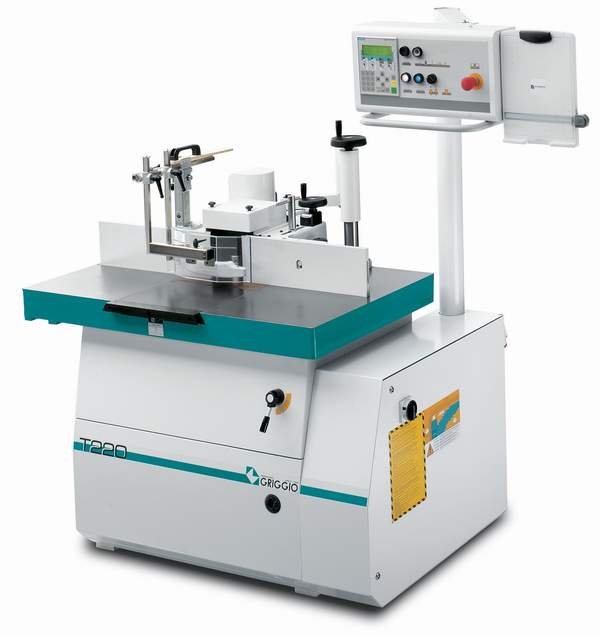

Одношпиндельный фрезерный станок - надежная и мощная машина для интенсивной работы, предназначенная для выполнения разнообразных фрезерных работ по дереву, используется при изготовлении столярных изделий таких, как наличник, плинтус, филенки и т.д., зарезка простых шипов и проушин с помощью шипорезной каретки.

Если использовать дополнительные принадлежности, станок может быть специализирован для обработки окон, дверей и т.д. Станок с лёгкостью найдет применение на предприятиях различного размера.

Одношпиндельный фрезерный станок имеет ряд преимуществ. К ним относятся четыре скорости вращения шпинделя, которые позволяют обрабатывать деталь с высокой чистотой поверхности, массивный чугунный стол, размер которого составляет 1200х730 мм, сменные шпиндели для работы с инструментом разного диаметра.

Рабочий шпиндель выбирается по усмотрению, что необходимо указать в заказе. Множество вариантов комплектации позволят удовлетворить потребности каждого покупателя. Фрезерные станки по дереву имеют мощный мотор, легко транспортабельны за счёт относительно небольшого веса (590кг).

Комплект поставки

Возможна установка концевой фрезы - опция.

В комплектное оборудование входят:

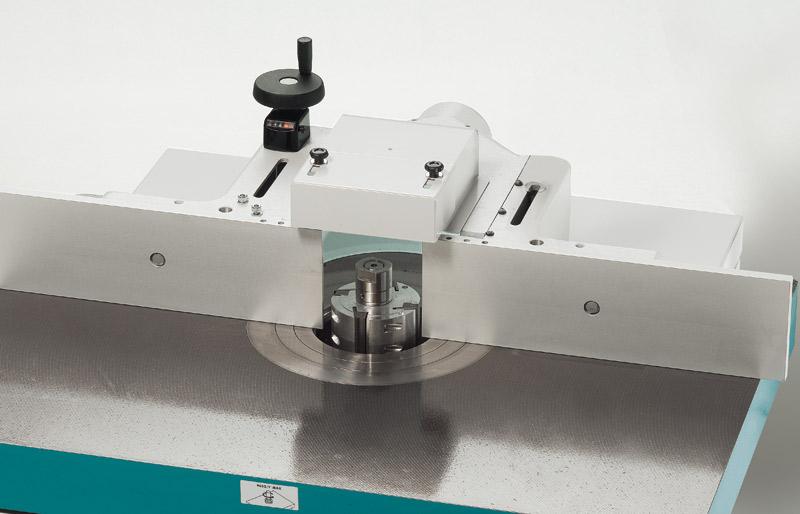

- Направляющая с 3-мя регулировками для профилирования (макс диаметр инструмента 260 мм)
- Вытяжной колпак 120 мм
- Стандартное защитное устройство
- Теплозащита
- Грибовидная аварийная кнопка быстрого останова
- Реверс (с конца 2006 года)

При заказе GRL - узла для отрезки штапика обязательно заказывать цифровые индикаторы для 3-х регулировок направляющей, потому что необходимо знать диаметр используемой фрезы, точное положение направляющей относительно центра шпинделя и величину снимаемого слоя. Может не многие знают, но в последнее время GRL был модифицирован: теперь он поставляется со счетчиком на горизонтальной оси, это создает дополнительные удобства в работе. Теперь при переходе от одной операции к другой, меняя диаметр инструмента, вы легко и быстро переустановите узел относительно направляющей.

Размер колец на столе:
1 - мин. диам. 75 мм - макс. диам. 115 мм
2 - мин. диам. 115 мм - макс. диам. 170 мм
3 - мин. диам. 170 мм - макс. диам. 220 мм
4 - мин. диам. 220 мм - макс. диам. 270 мм
5 - мин. диам. 270 мм - макс. диам. 350 мм

Габаритные размеры

http://www.stankoff.ru/files/special_pics/z23t2fa1tq/t-220_0.jpg

Опции

  • Норматив Е (обязателен для монтажа электрических опций)
  • Норматив EN с тормозом
  • Подвижный фронтальный стол ТС
  • Боковая шипорезная каретка Т - 2 положения
  • Боковая шипорезная каретка TR
  • TPL - два боковых удлинения столапо 340x730 мм (в комплект поставки входит и переднее расширение)
  • PL - один удлинитель стола
  • Защита от возврата зоготовки

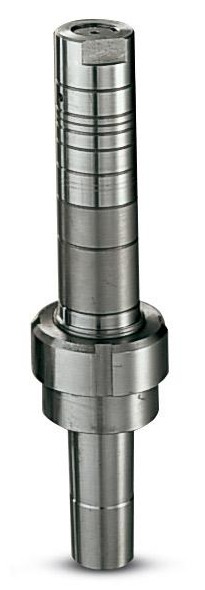

  • Сменный шпиндель МК5
    при диам. 30-35 мм полезная высота 140 мм
    при диам. 40-50 мм полезная высота 160 мм.
  • Дополнительная вставка другого диаметра для МК5.

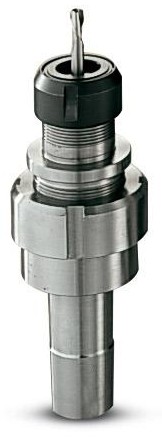

  • Дополнительная вставка - шпиндель с концевой фрезой. Служит для горизонтальных работ, параллельных рабочему столу: отверстия, пазы, небольшое профилирование.
  • Дополнительная цанга (диам. от 4 до 20 мм) для концевой фрезы.

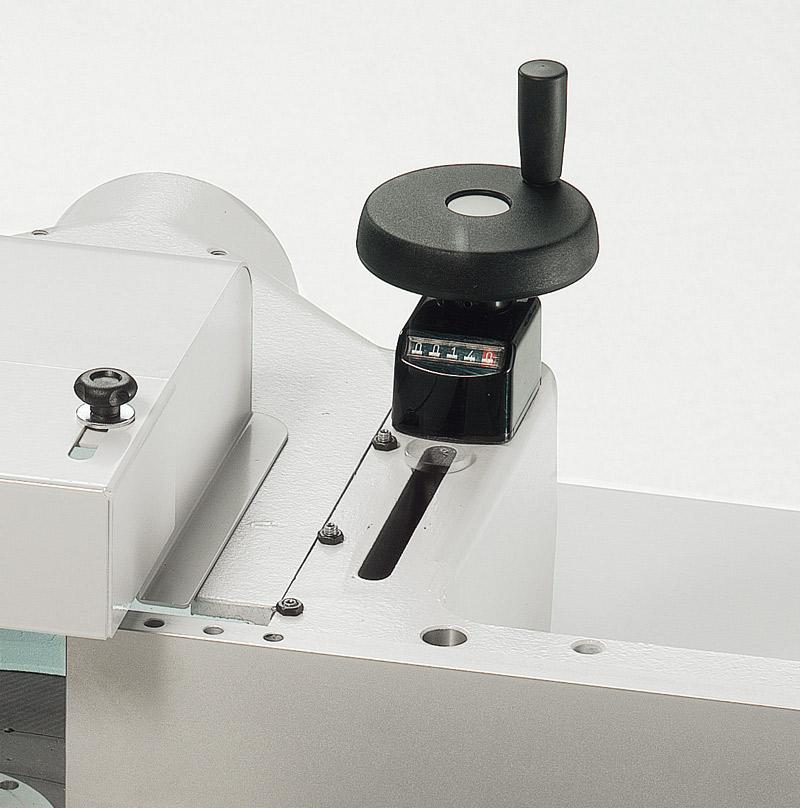

  • Направляющая со счетчиком на выходе.
  • Направляющая со счетчиком на входе (обязательно заказывать и счетчик на выходе.
  • Суппорт для исключения направляющей или узла отрезки штапика из рабочей зоны.
  • Алюминиевые щечки для направляющей (вместо деревяных).

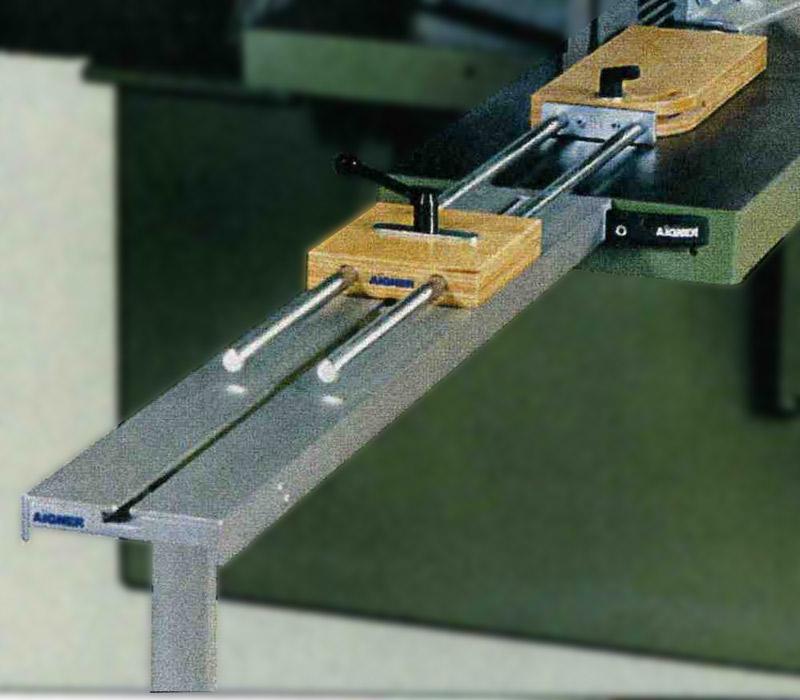

  • Регулируемая направляющая AIGNER (в цену входят алюминиевые щечки).
  • Револьвер 5 механических упоров для каретки(T-TR) (для программирования глубины шипа)
  • Револьвер 6 механических упоров для направляющей (требуется наличие 3-х регулировок)
  • Защитный щиток СЕ
  • Защита шпинделя для обгонки по контуруPATENT TAPOA СЕ
  • Защитный колпак для шипорезания(для T-TR-TC)
  • Задний вытяжной колпак диам. 120 мм

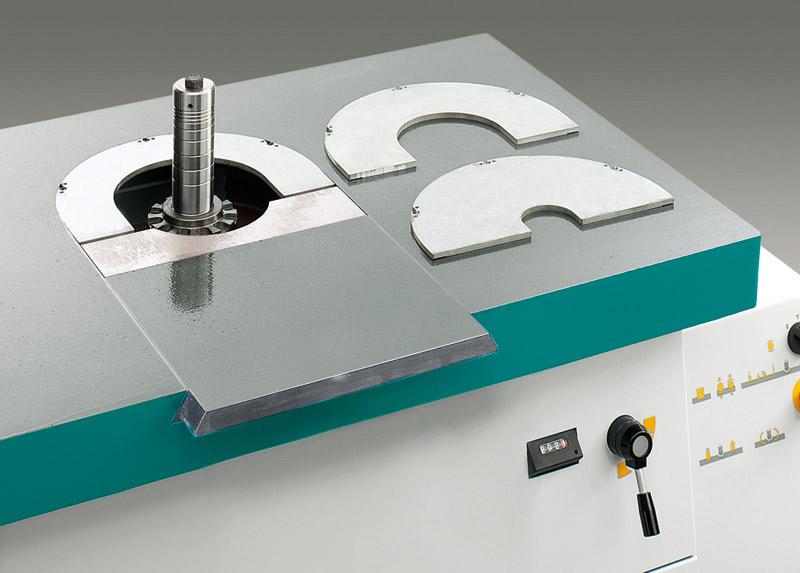

  • Подвижный сектор на столе вместо колец
  • Шипорезная приставка для ТС

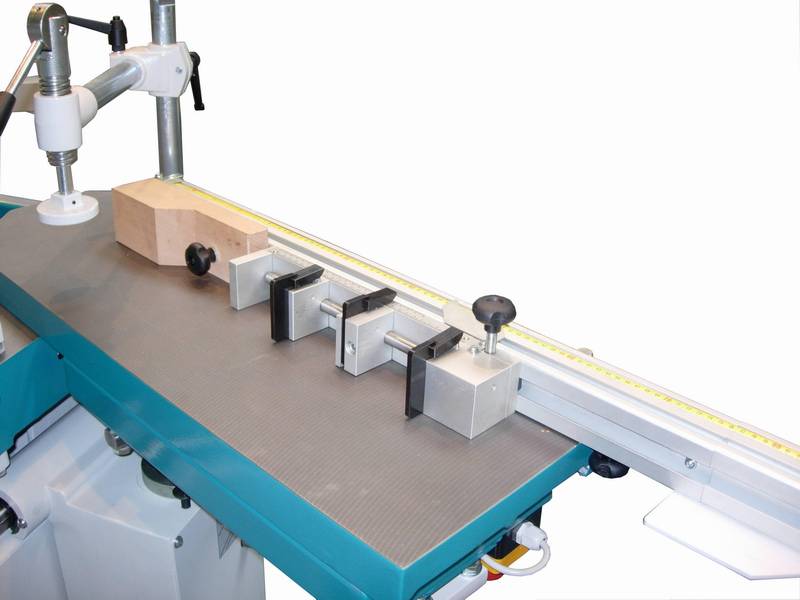

  • 3 упора быстрого позиционированиядля линейки на шипорезной каретке Т
  • Цифровой или электронный индикатор вертикального положения шпинделя
  • Реверс вращения шпинделя
  • Инвертер для бесступенчатой смены скорости

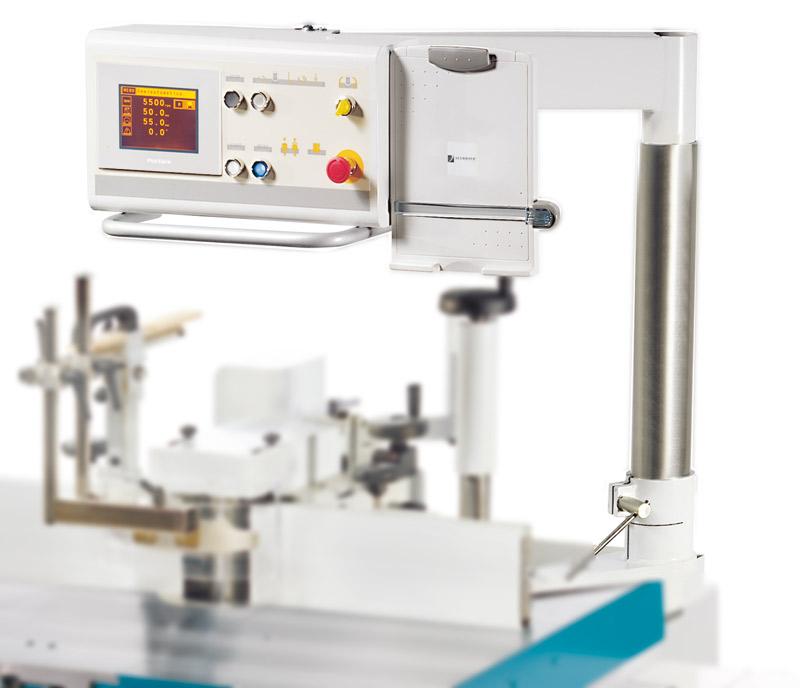

  • Регулируемая навесная панель управления (требуется норматив Е)
  • Электрический подъем шпинделя- управление кнопкой (требуется норматив Е)
  • Электронный программатор (по 1-ой или 2-м осям)
  • Автоматический запуск звезда-треугольник
  • Монтаж податчика
  • Узел отрезки штапика GRL(обязательно: направляющая с 3-мя регулировками и счетчиками + 1 удлинение стола для версии Т-TR)
    - диам. пилы 200 мм, посадочный 30 мм
    - частота вращения 6000 об./мин
    - мощность мотора 3 лс (2,2 кВт)
    - вертикальная регулировка - пневматическая; горизонтальная - маховиком
  • Усиленный мотор 7,5 кВт или 11 кВт

Фотографии

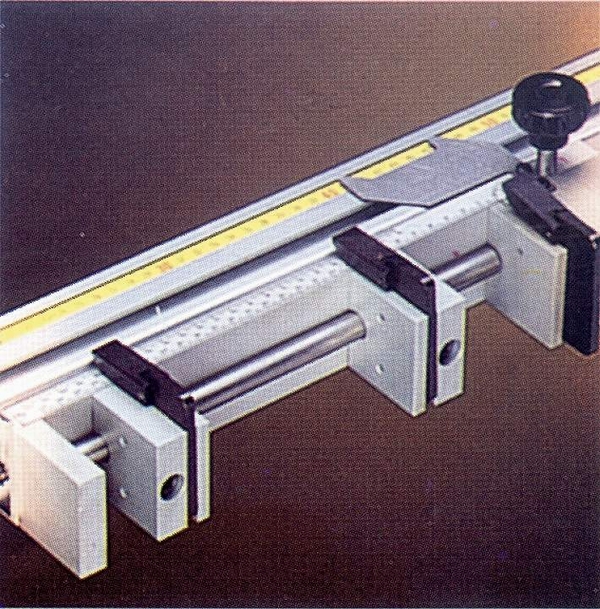

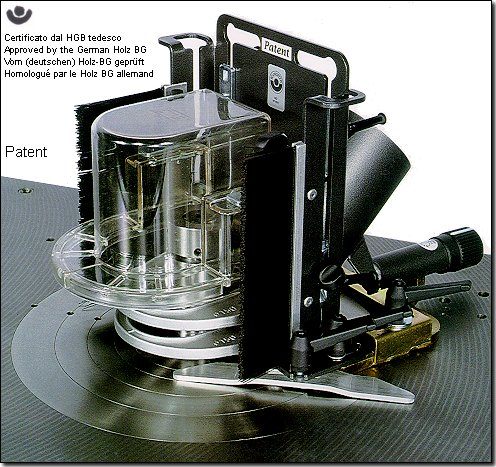

5 упоров для каретки Упоры быстр. поз. Обгонка по конт.
5 упоров для каретки Упоры быстрого позиционирования Обгонка по контуру

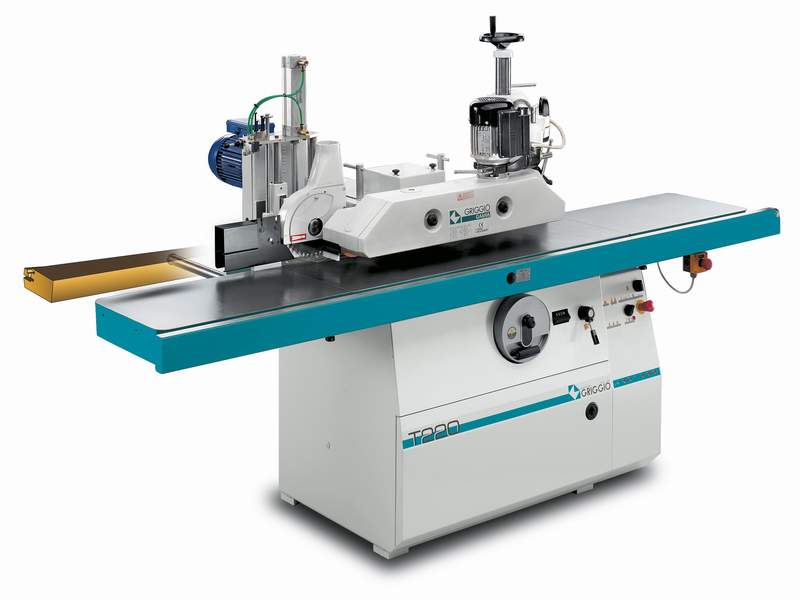

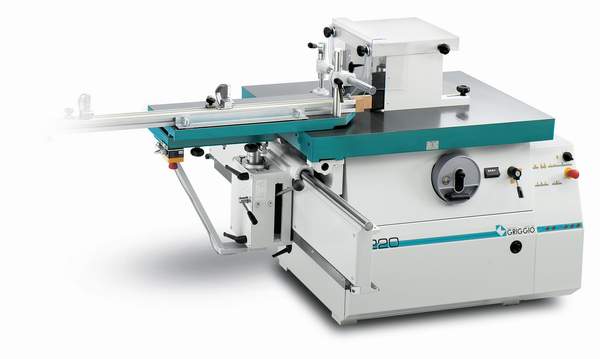

Т 220 TPL-GRL-GA T 220 ТС T 220 PROGRAM
Т 220 TPL-GRL-GA T 220 ТС T 220 PROGRAM

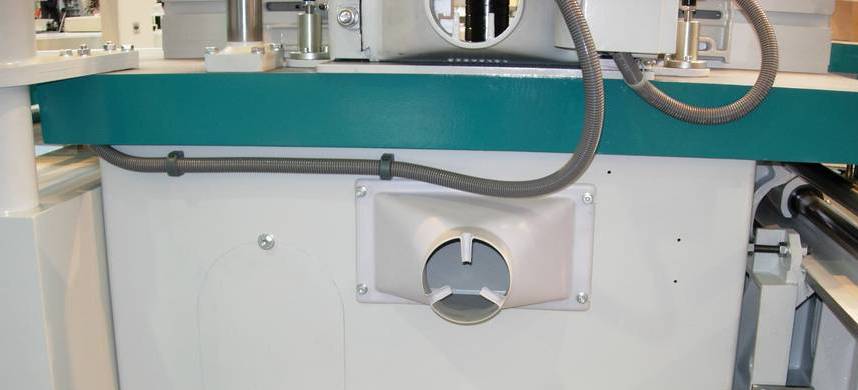

Податчик д/панели 3 упора на каретке Задний аспирационный колпак
Податчик д/панели 3 упора на каретке Задний аспирационный колпак

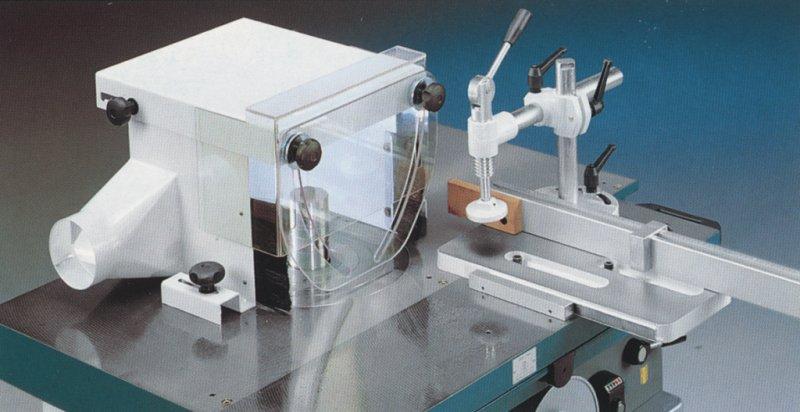

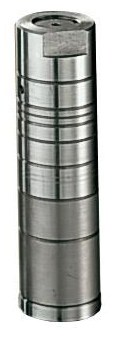

Доп. МК5 Конц. фр. Приставка для шипорез. ТС
Доп. МК5 Конц. фр. Приставка для шипорез. ТС
Револьвер 6 полож. для напр. Суппорт д/искл. напр. Навесная панель
Револьвер 6 полож. для напр Суппорт д/искл. напр. Навесная панель

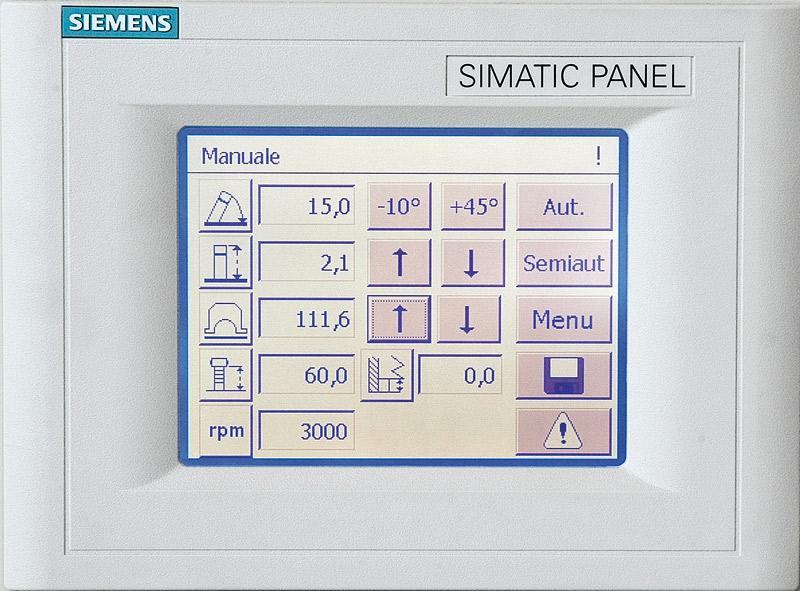

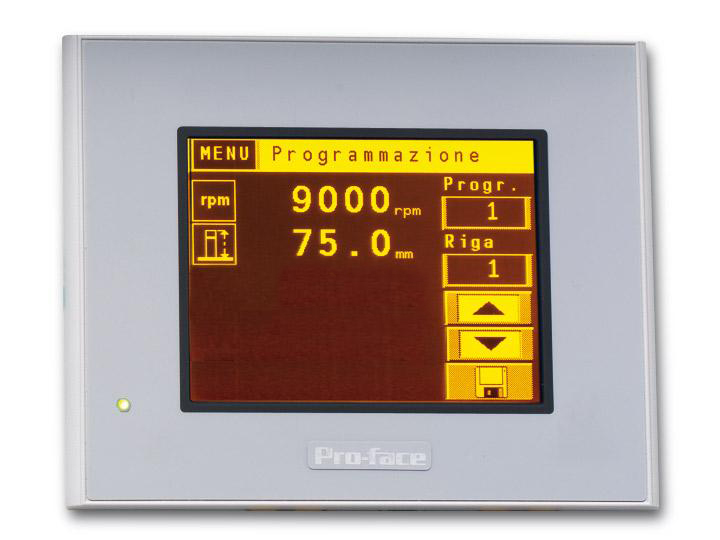

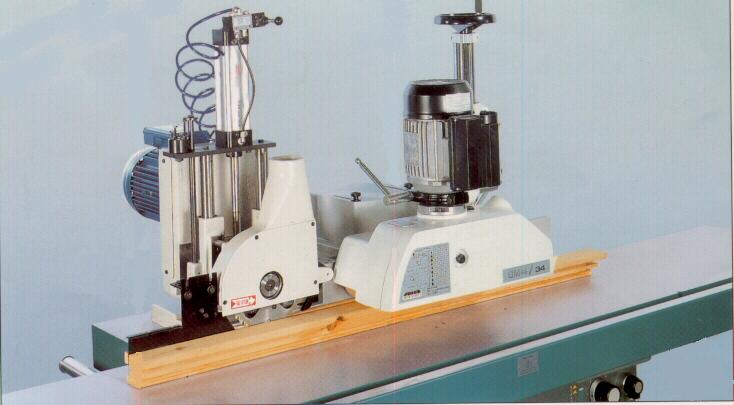

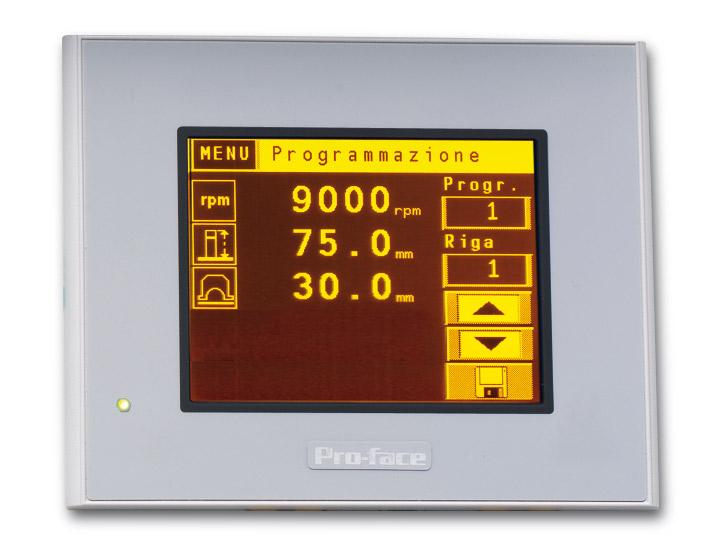

Digit 2 Program 2 Узел выборки штапика
Digit 2 Program 2 Узел выборки штапика

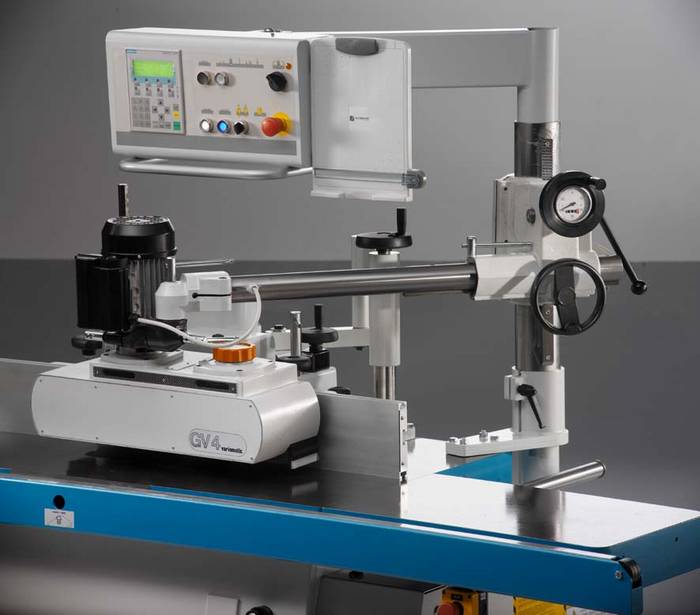

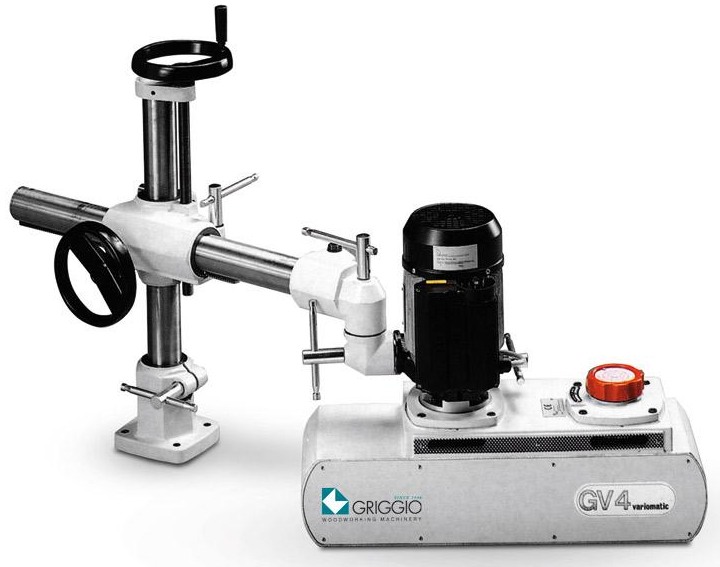

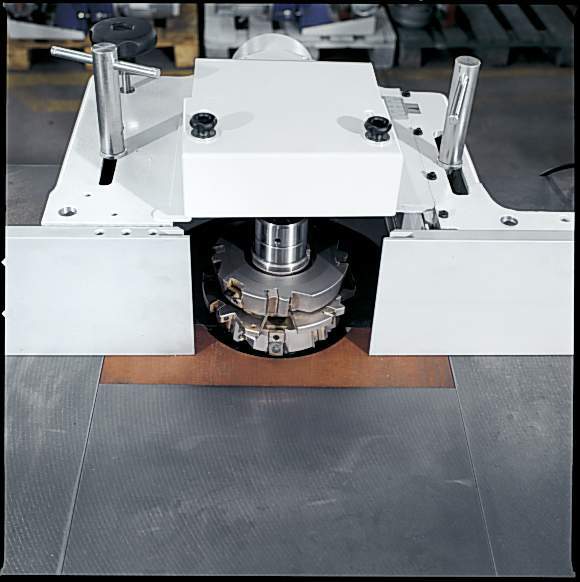

GV 4 с вариатором Против возврата Подвижный сектор
GV 4 с вариатором Против возврата Подвижный сектор
Подвиж. сектор T 220 с кареткой Т МК5
Подвиж. сектор T 220 с кареткой Т МК5

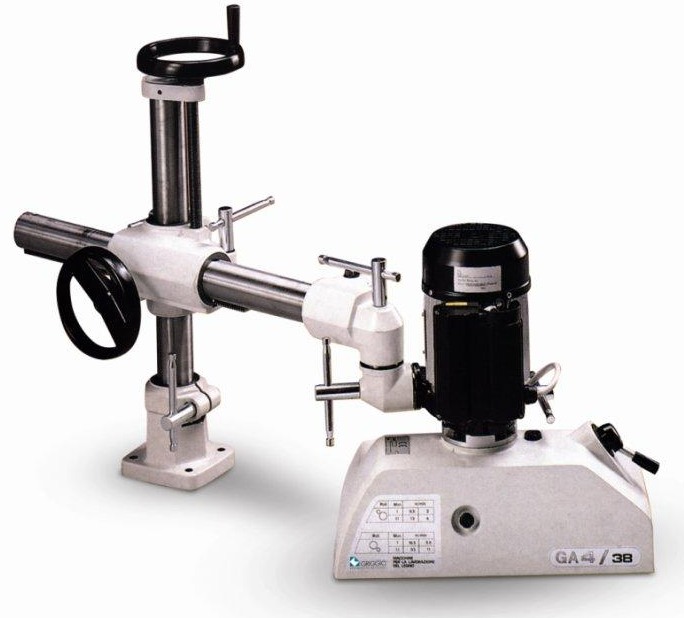

Счетчик на входе Digit 1 GA 4/38
Счетчик на входе Digit 1 GA 4/38
Счетчик на выходе
Счетчик на выходе

Технические характеристики одношпиндельного фрезерного станка GRIGGIO Т 220

Размер рабочего стола 1200х730 мм
* Длина шпинделя при диам. 30 – 35 мм 140 мм
* Длина шпинделя при диам. 40 – 50 мм 180 мм
* Ход шпинделя 210 мм
* Частота вращения, об/мин 3000-4500-6000-8000-10000
Макс. диам. фрез для профилирования 260 мм
Макс. диам. фрез для шипорезания 350 мм
Глубина шпиндельной чаши на раб.столе 90 мм
Макс.диаметр фрез, входящих в шпинд. чашу 320 мм
Мощность мотора 7,5 лс (5,5 кВт)
Вес нетто базовой комплектации 530 кг
Уровень шума (нормы СЕ 848-1) 75,3 дБ
Габаритный размер 1400х710х1200 мм
Размер в упаковке 1450х1100х910 мм
