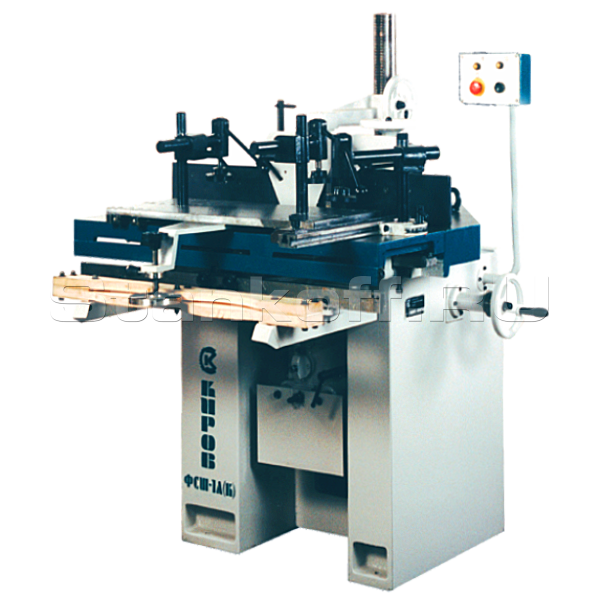

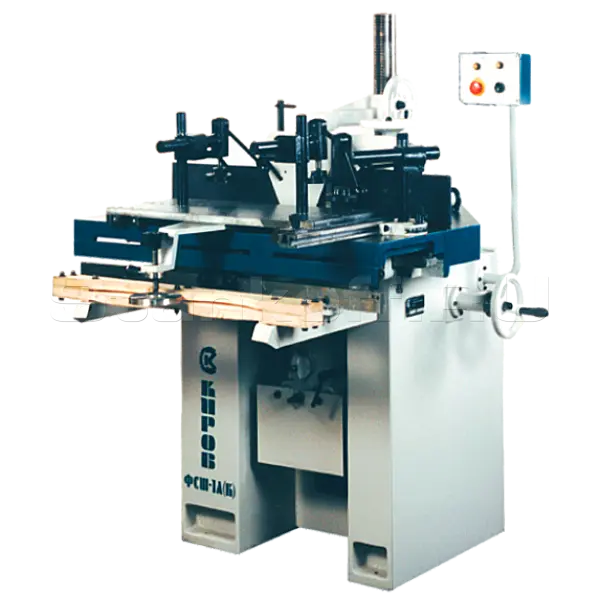

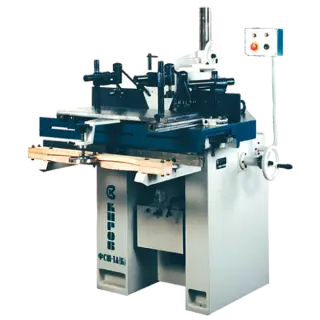

Фрезерный станок с шипорезной кареткой ФСШ-1А (К)
|
Наибольшая толщина обрабат. заготовки, мм |
100 |
|
Размеры стола (длина х ширина), мм |
1000х800 |
|
Размеры шипорезной каретки (длина х ширина), мм |
1000х295 |
|
Наиб. вертикальное перемещение шпинделя, мм |
100 |
|
Ход шипорезной каретки, мм |
950 |
|
Наиб. ширина заготовки устанавливаемой на шипорезной каретке при глубине шипа 100мм, |
350 |
|
Диаметр шпиндельной оправки, мм. |
32 |
|
Наибольший диаметр режущего инструмента, мм. |
250 |
|
Частота вращения шпинделя, об/мин |
3 000;4 500;6 000;9 000 |
|
Суммарная мощность, кВт |
4/4,75 |
|
Габариты, мм |
1200х1265х1360 |
|
Масса, кг |
880 |
Конструктив

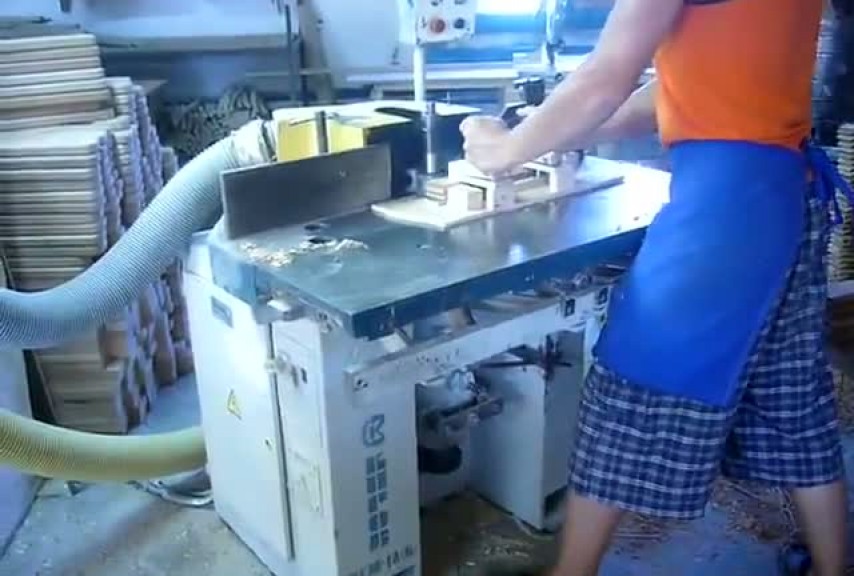

Предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей ( изготовление вагонки, половой доски, плинтуса, наличника, филенки и других погонажных изделий), зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.
Фрезерные станки по дереву собраны на цельно литой виброустойчивой чугунной станине, внутри которой установлен высокоскоростной шпиндельный узел с механизмом подъёма и приводом от двухскоростного электродвигателя. На станине установлен литой чугунный стол с шипорезной кареткой. На столе крепятся верхняя опора шпинделя, ограждение фрезы с регулируемыми направляющими линейками и патрубком для стружкоотсоса. Шипорезная каретка имеет поворотную линейку с эксцентриковым прижимом.
Характеристики
|
Наибольшая толщина обрабат. заготовки, мм |
100 |
|
Размеры стола (длина х ширина), мм |
1000х800 |
|
Размеры шипорезной каретки (длина х ширина), мм |
1000х295 |
|
Наиб. вертикальное перемещение шпинделя, мм |
100 |
|
Ход шипорезной каретки, мм |
950 |
|
Наиб. ширина заготовки устанавливаемой на шипорезной каретке при глубине шипа 100мм, |
350 |
|
Диаметр шпиндельной оправки, мм. |
32 |
|
Наибольший диаметр режущего инструмента, мм. |
250 |
|
Частота вращения шпинделя, об/мин |
3 000;4 500;6 000;9 000 |
|
Суммарная мощность, кВт |
4/4,75 |
|
Габариты, мм |
1200х1265х1360 |
|
Масса, кг |
880 |
