Станок фуговальный с диагональным валом SF 400D

Name: Станок фуговальный с диагональным валом SF 400D
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул SF 400D

Модель	SF 400D
Ширина обработки, мм	410
Длина рабочего стола, мм	2482
Максимальная толщина снимаемого слоя, мм	4
Количество ножей ножевого вала, шт.	4
Мощность эл./двигателя, кВт	4
Частота вращения ножевого вала, об/мин	5060
Габаритные размеры, мм	2482 х 810 х 1050
Масса, кг	450

Все характеристики

Конструктив

Назначение

Предназначены для прямолинейного одностороннего строгания изделий из древесины по плоскости и снятия фасок под углом.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

Схема обработки

Конструктивные особенности

Диагональный ножевой вал

4-х ножевой вал расположенный под углом обеспечивает плавный вход ножей в заготовку и исключает её подрывы в начале и в конце. Резание волокон под косым углом исключает образование опережающей трещины и повышает качество строганной поверхности. Исключен «удар» ножей о заготовку, что обеспечивает мягкое строгание и безопасность работы, в сравнении с обычным прямым валом.

Чугунные литые столы

Массивные столы длиной 2500 мм отлично гасят вибрацию и являются хорошей базой, что повышает качество обрабатываемых деталей. Столы имеют ребра жесткости.

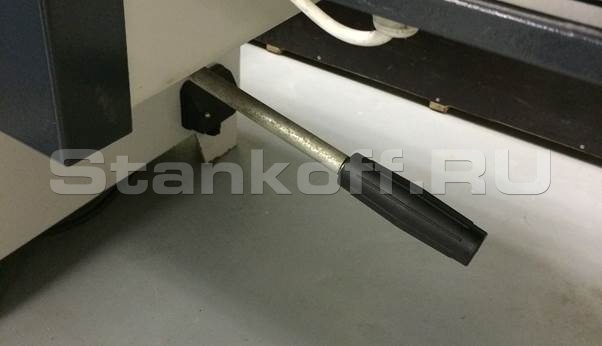

Регулировка стола рычагом

Выставление толщины съема материала осуществляется с помощью рычага по шкале.

Защита ножевого вала

Защитное ограждение зоны резания обеспечивает безопасную работу на станке.

Кнопки включения / выключения

Для удобства кнопки включения и выключения вынесены на подающий стол. Дополнительная кнопка аварийной остановки расположена рядом с ножевым валом.

Направляющая линейка

Чугунная направляющая линейка перемещается по столу на колесах, что облегчает ее настройку и не царапает стол. Может быть установлена под углом до 45° для снятия фаски.

Регулировка линейки

Направляющая линейка удобно настраивается маховиком через передачу шестерня-рейка.

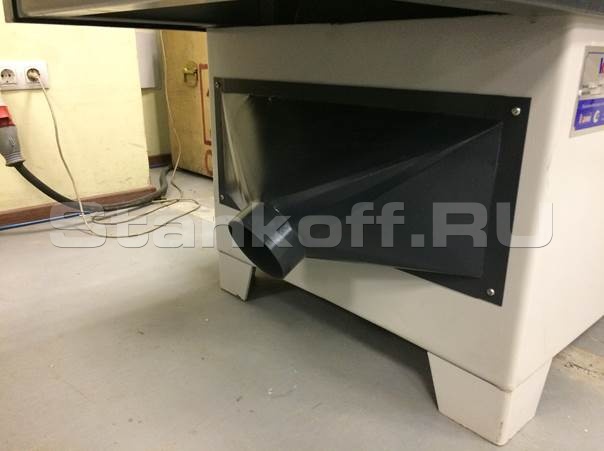

Аспирационный патрубок

Эксгаустерная воронка Ø120 мм для удаления стружки расположена под столом.

Характеристики

Модель	SF 400D
Ширина обработки, мм	410
Длина рабочего стола, мм	2482
Максимальная толщина снимаемого слоя, мм	4
Количество ножей ножевого вала, шт.	4
Мощность эл./двигателя, кВт	4
Частота вращения ножевого вала, об/мин	5060
Габаритные размеры, мм	2482 х 810 х 1050
Масса, кг	450
