Оцилиндровочный станок КЕДР ОС-100

Name: Оцилиндровочный станок КЕДР ОС-100
Rating: 5 (32 reviews)

/ 3

Сравнить Вопросы

Россия

Краткие характеристики

Артикул КЕДР ОС-100

Длина бревна (мм.)	6200
Минимальный диаметр обрабатываемого бревна (мм.)	160
Максимальный диаметр обрабатываемогобревна (мм.)	240
Мощность двигателя привода фрезы (кВт)/Привода вращения бревна (кВт)	7.5/1.1
Напряжение (V.)	380
Вращение бревна (об/мин.)	30-45-60
Подъем/опускание фрезы	ручное
Перемещение станка вдоль бревна	ручное
Габариты станка длина/высота/ширина (мм.)	800/1150/1250
Габариты рельсового пути (3 секции) длина/высота/ширина (мм.)	7500/140/1060
Вес общий (кг.)	600
Фреза универсальная – калибровка/нарезка паза/выборка чашки обработка брёвен диаметром (мм.)	160-200
Добавочная фреза для выборки чашки брёвен диаметром (мм.)	200-240
Производительность по 1 бревну «под ключ» (мин.)	15-30
Обработка заготовок диаметром (мм.)	до 500

Все характеристики

Конструктив

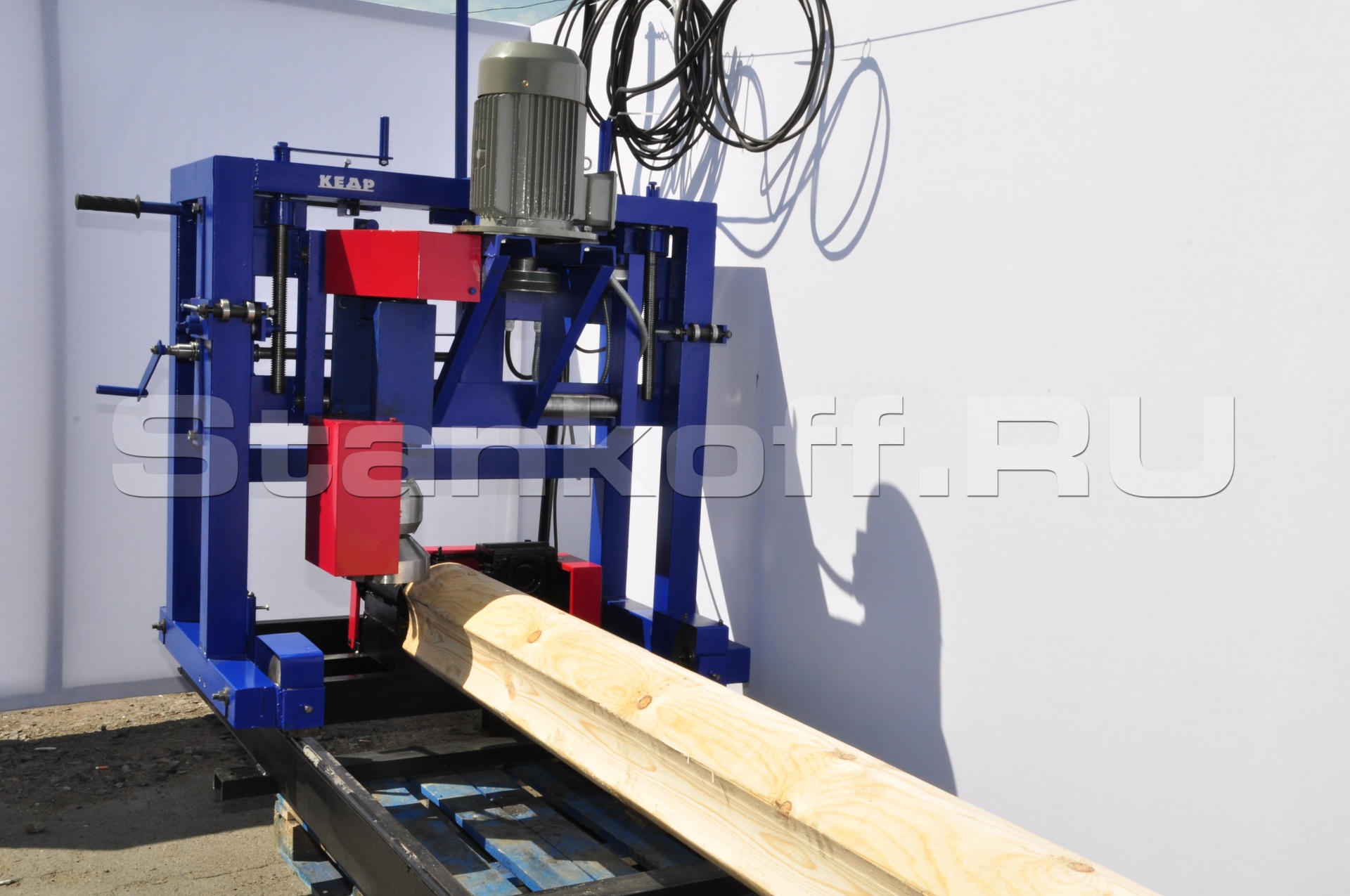

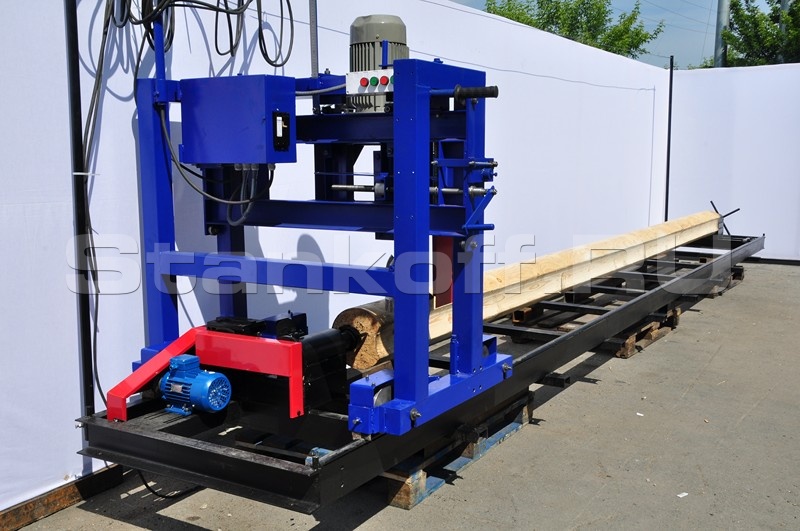

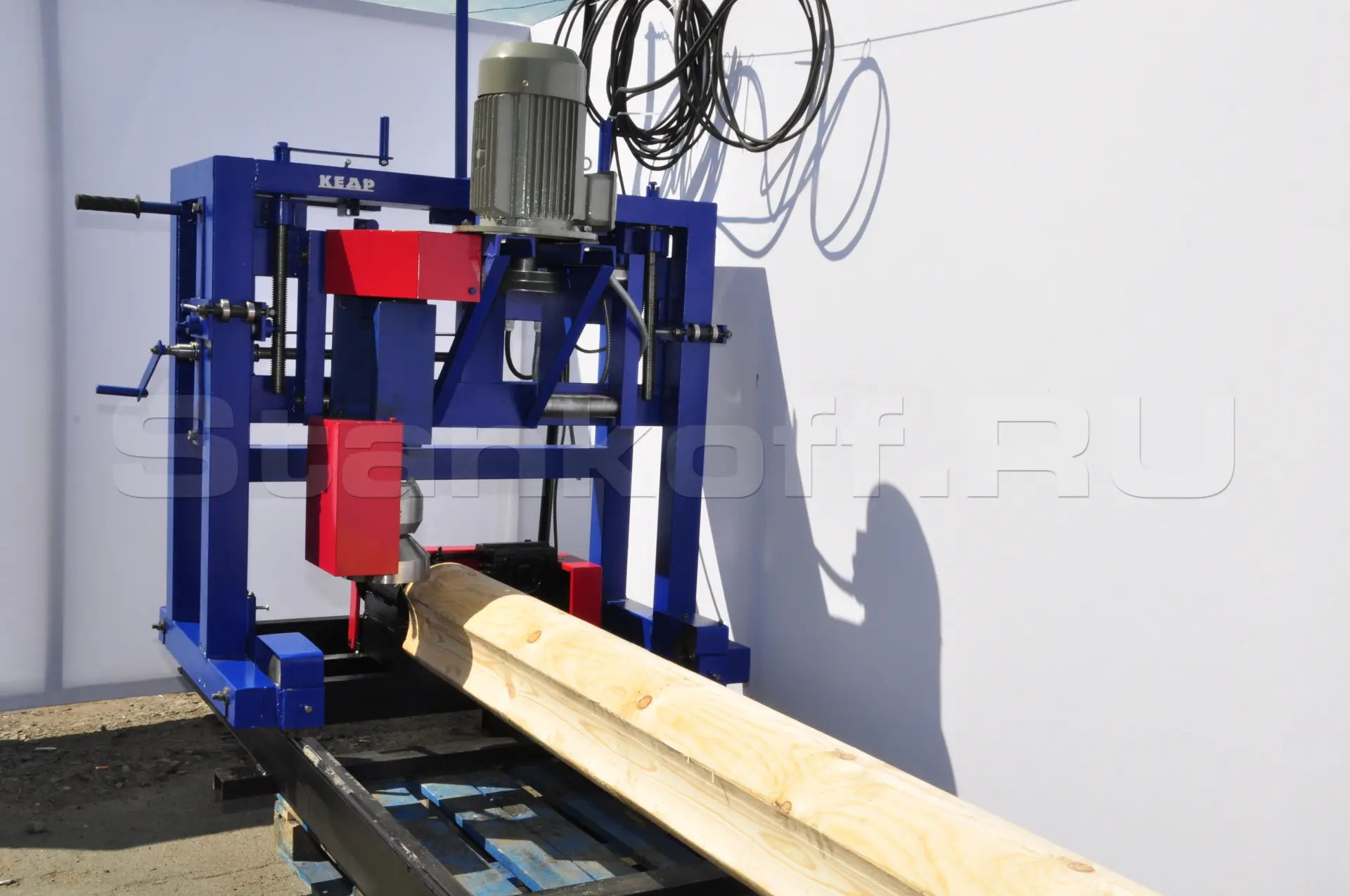

Оцилиндровочный станок КЕДР ОС-100 представляет из себя мощный и надежный инструмент, предназначенный для изготовления деталей сруба, венцовых бревен с пазом и чашей. Конструкционно он состоит электродвигателя на раме, перемещающейся по рельсовому трехсекционному пути длиною 7.5 метров, на котором закреплено обрабатываемое бревно. На оцилиндровочном станке выполняют следующие операции:

цилиндрование бревна
монтажного паза
выборка венцовых чашек
фрезерование плоскости

Станок комплектуется двумя электродвигателями мощностью 7.5 кВт для электрофрезы и мощностью 1.1 кВт для привода вращения бревна. В стандартной комплектации он оснащается 4 фрезами: чистовой и пазовой фрезами в двух диаметрах каждая. Чистовая фреза используется для оцилиндровки бревна и выборке венцовых чашек. Пазовая — для выборки паза в оцилиндрованных бревнах. Чистовая фреза диаметром 150 мм предназначена для получения изделий 160-190 мм в диаметре, а чистовая фреза диаметром 190 мм используется для заготовок 200-240 мм на выходе. Перемещение рамы с фрезой по рельсовому пути осуществляется оператором вручную при помощи роликовых направляющих, обладающих плавностью хода и позволяющих точное позиционирование.

Рельсовый путь станка предназначен для установки на бетонном основании или на брусьях, расположенных параллельно. Сам станок отличается простотой сборки и наличием подробной инструкции для монтажа. Бревно надежно фиксируется на оцилиндровочном станке двумя бабками: передней и задней.

Характеристики

Длина бревна (мм.)	6200
Минимальный диаметр обрабатываемого бревна (мм.)	160
Максимальный диаметр обрабатываемогобревна (мм.)	240
Мощность двигателя привода фрезы (кВт)/Привода вращения бревна (кВт)	7.5/1.1
Напряжение (V.)	380
Вращение бревна (об/мин.)	30-45-60
Подъем/опускание фрезы	ручное
Перемещение станка вдоль бревна	ручное
Габариты станка длина/высота/ширина (мм.)	800/1150/1250
Габариты рельсового пути (3 секции) длина/высота/ширина (мм.)	7500/140/1060
Вес общий (кг.)	600
Фреза универсальная – калибровка/нарезка паза/выборка чашки обработка брёвен диаметром (мм.)	160-200
Добавочная фреза для выборки чашки брёвен диаметром (мм.)	200-240
Производительность по 1 бревну «под ключ» (мин.)	15-30
Обработка заготовок диаметром (мм.)	до 500
