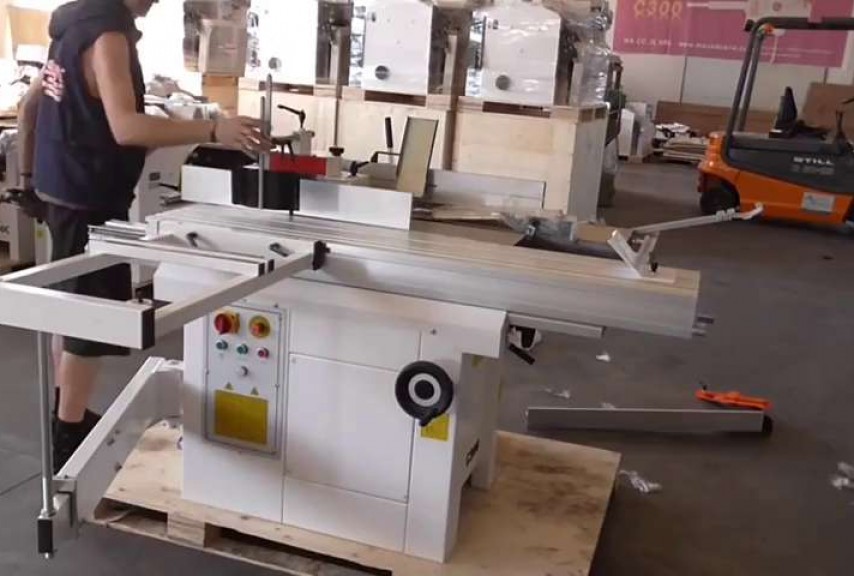

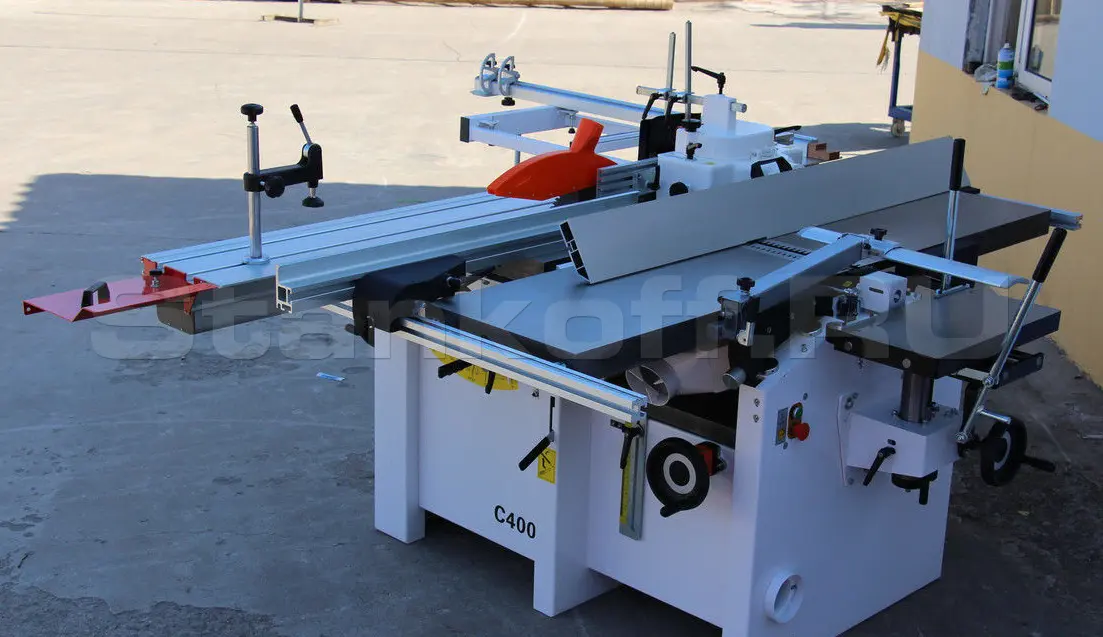

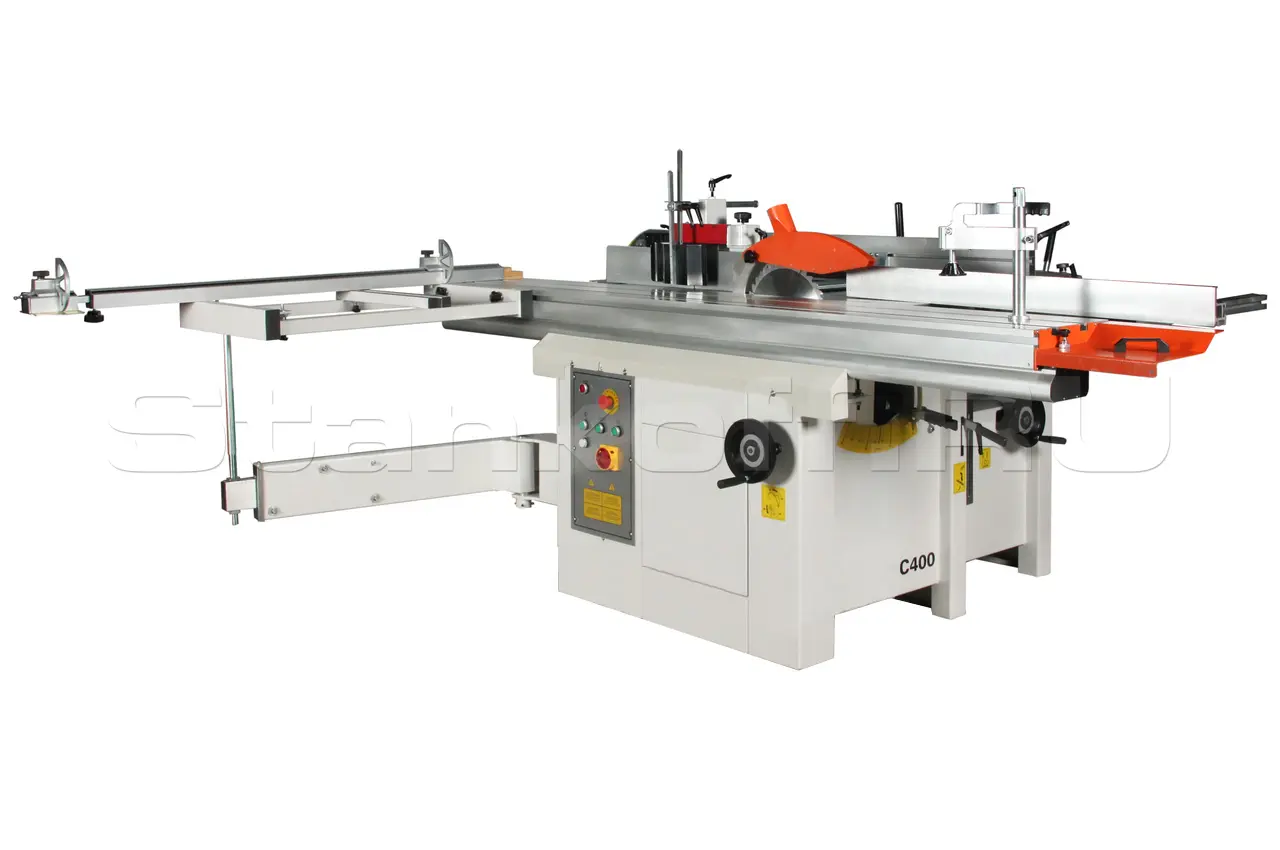

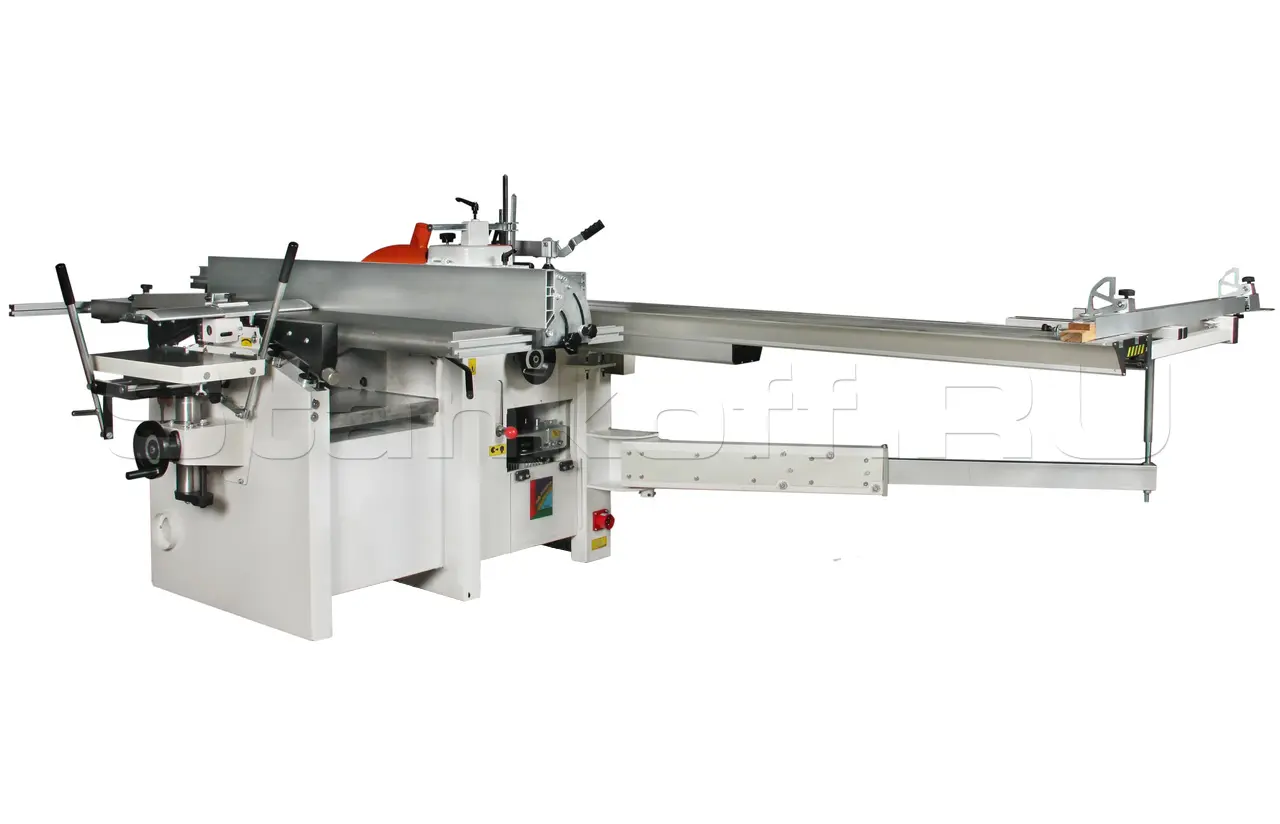

Комбинированный станок для деревообработки C-400

Name: Комбинированный станок для деревообработки C-400
Rating: 5 (13 reviews)

/ 10

Сравнить Вопросы

Китай

Краткие характеристики

Артикул C-400

Наиб. ширина фугования и рейсмусования, мм	400
Наиб. толщина при рейсмусовании, мм	220
Частота вращения строгального барабана, об/мин	5700
Размер установленных ножей, мм	400х20х3
Максимальная толщина съёма, мм	4
Длина фуговальных столов, мм	1800
Скорость подачи при рейсмусовании, м/мин	7
Размеры пазовального стола, мм	250х500
Максимальный диаметр зажимаемого в патроне инструмента, мм	16
Частота вращения пилы, об/мин	4500, 7000
Угол наклона пилы, град.	45
Наиб. толщина при пилении, мм	100
Наибольшая ширина отпиливаемого материала, мм	730
Размеры пильного рабочего стола, мм	320х1100
Диаметр дисковой пилы, мм	300х30
Диаметр подрезной пилы	90х22
Диаметр фрезерного шпинделя, мм	30 (32,35,50)
Наиб. диаметр устанавливаемой фрезы, мм	180
Частота вращения фрезерного шпинделя, об/мин	2000/3100/4400/7000
Количество электродвигателей, шт	3
Суммарная мощность, кВт	7,4
Габариты станка, мм	2200х1600х875
Транспортные габариты, м	1,7х1,15х1,1
Масса, кг	680

Все характеристики

Конструктив

Комбинированные деревообрабатывающие станки - изделия современного технического уровня предназначены для комплексной обработки столярных изделий на малых предприятиях, фермерских и личных подсобных хозяйствах.

На станке выполняются следующие операции

продольное, поперечное и под углом распиловки дисковой пилой с подрезкой;

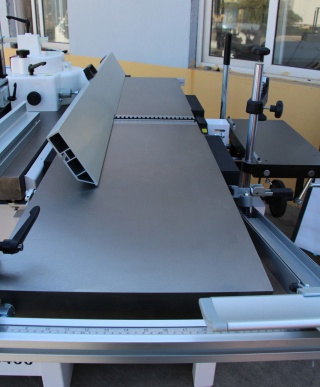

строгание (фугование) по плоскости и кромке;
рейсмусование с автоподачей заготовки;
фрезерование поверхностей различной конфигурации и зарезание шипов;
сверление и фрезерование пазов;

Особенности конструкции станка

Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обработки длительное время.
Привод шпинделей индивидуальный от 3-х электродвигателей.

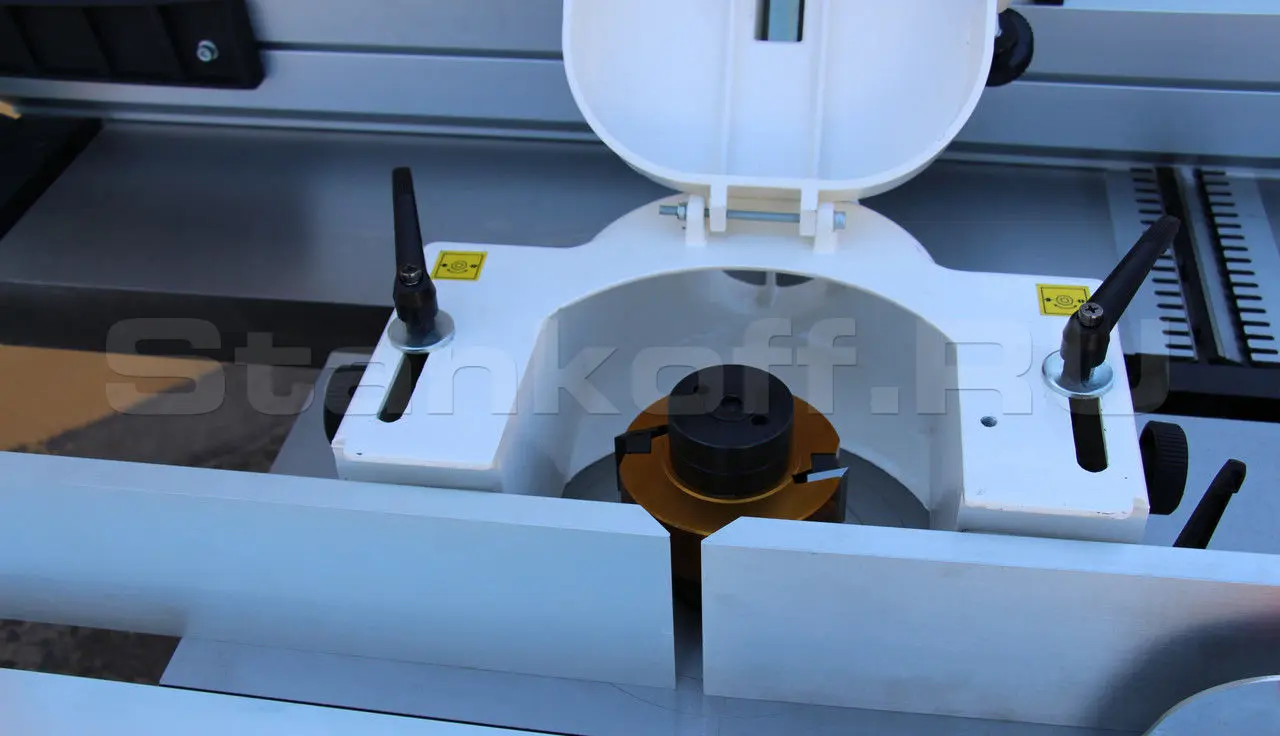

Высокое качество фрезерования обеспечивается вертикальным высокооборотным шпинделем и системой прижимов (по заказу).

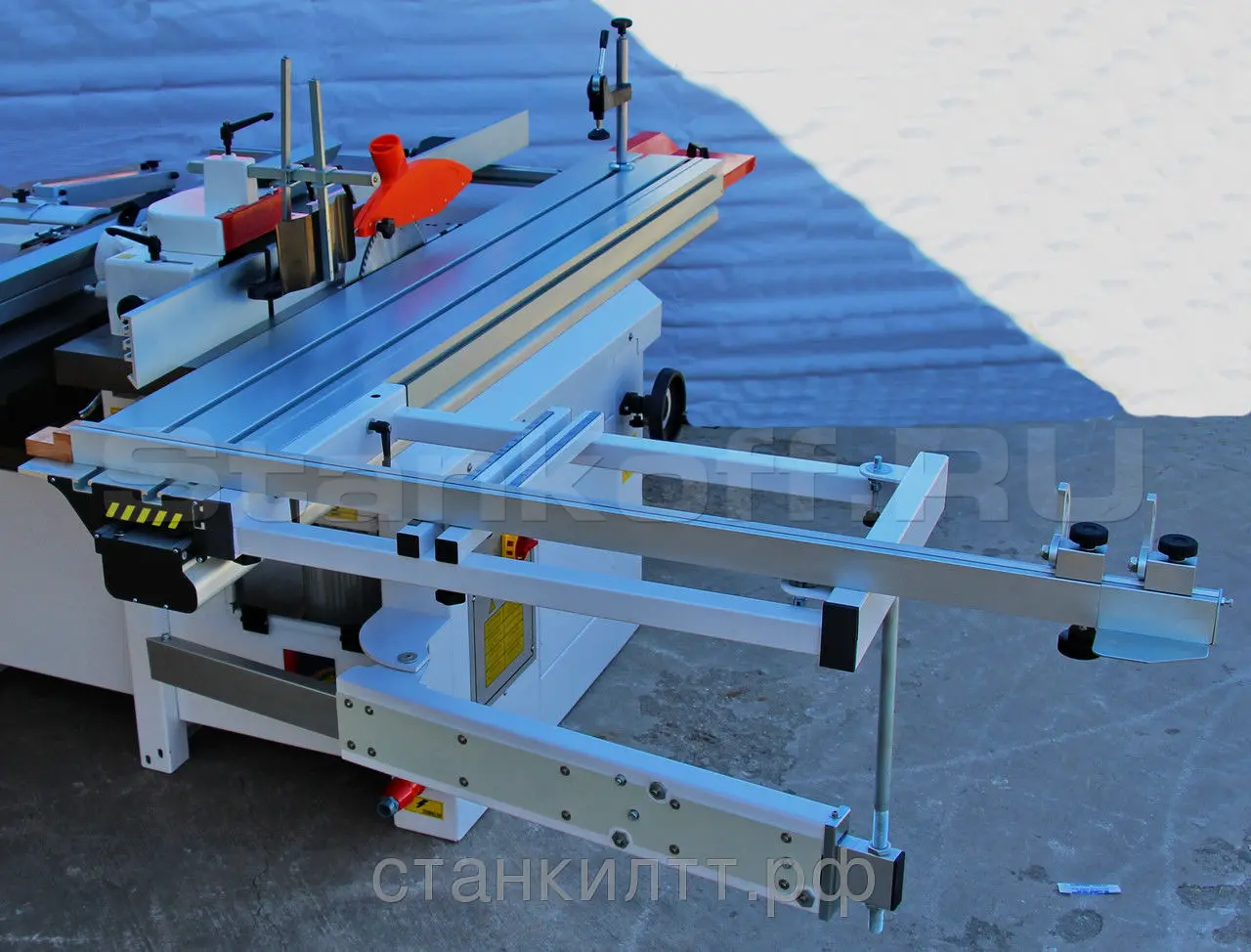

Для зарезания шипов и пиления поперек волокон и под углом служит пильная каретка, которая имеет большой навесной стол и позволяет раскраивать не только массив но плитные материалы.
Пильный узел включает не только основную но и подрезную пилу и имеет возможность наклона на 45о, что даёт возможность работы с ламинированными заготовками и производства мебели.
Пильный и фрезерный валы имеют возможность вертикального перемещения и при работе одного другой убирается в крайнее нижнее положение и отверстие заглушается.

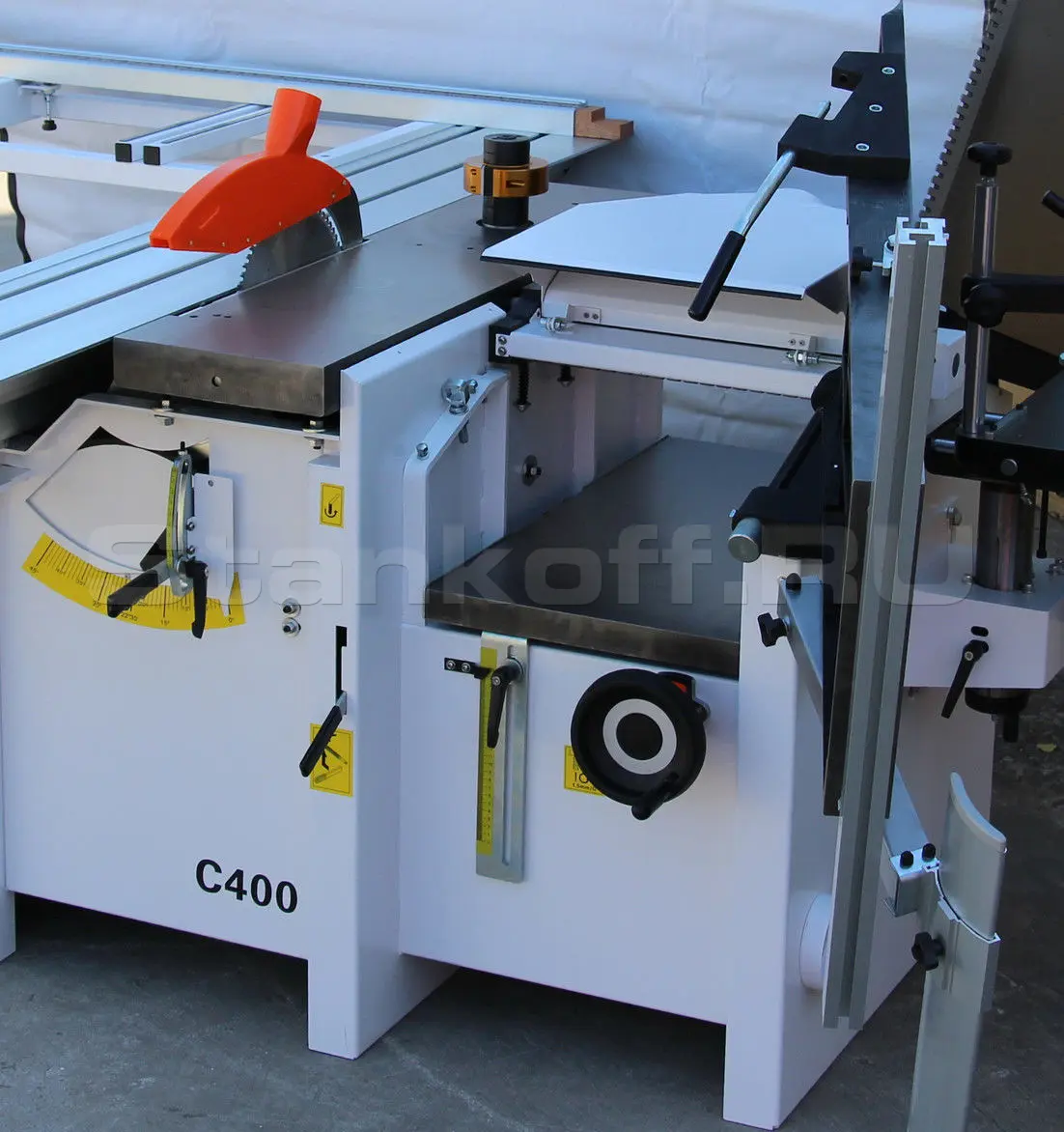

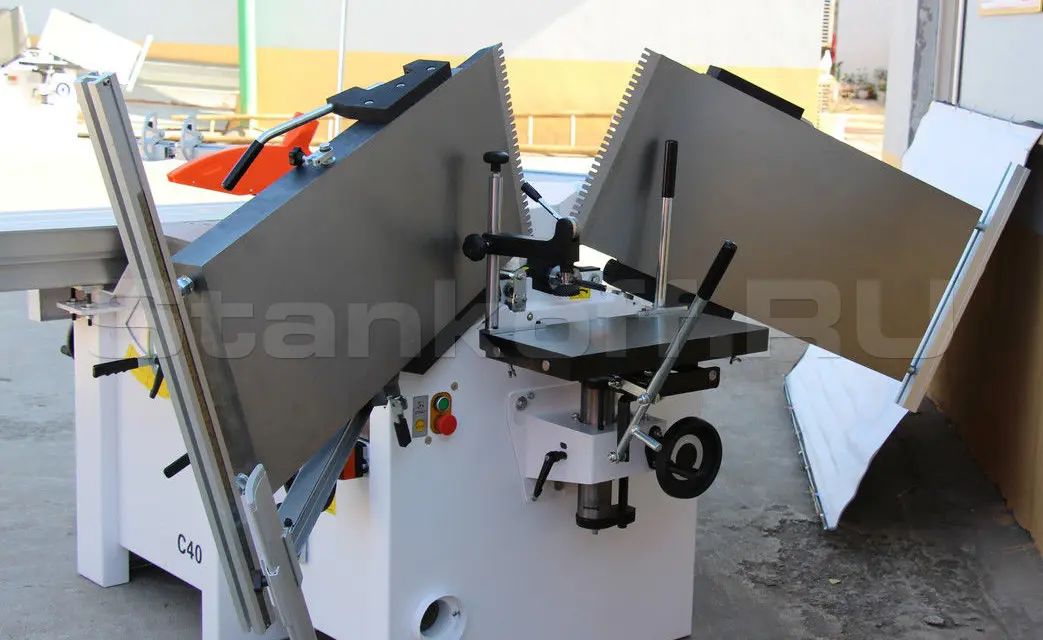

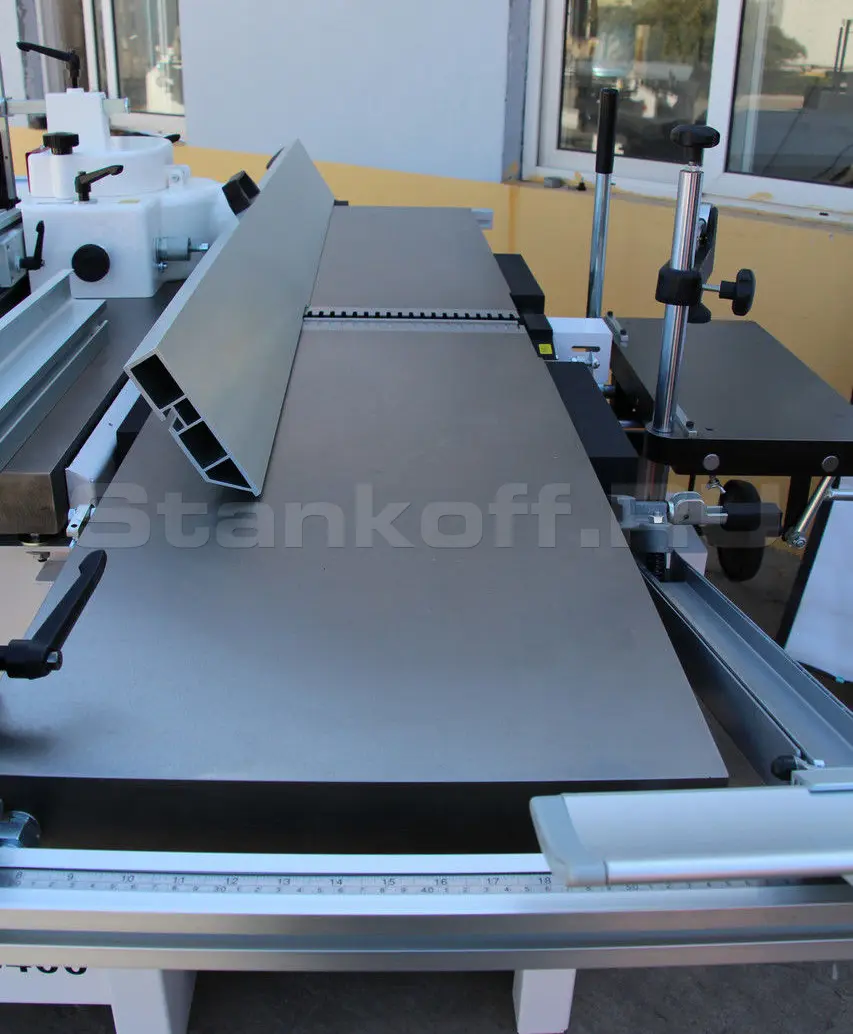

Рейсмусование с автоподачей через два приводных вала, приэтом фуговальные столы откидываются, открывая удобный доступ к рейсмусовому столу.
Сверлильно-пазовальный стол обеспечивает перемещения: в горизонтальной плоскостм в любом направлении с помощью системы рычагов и вертикально ― винтом с маховичком и ручкой.

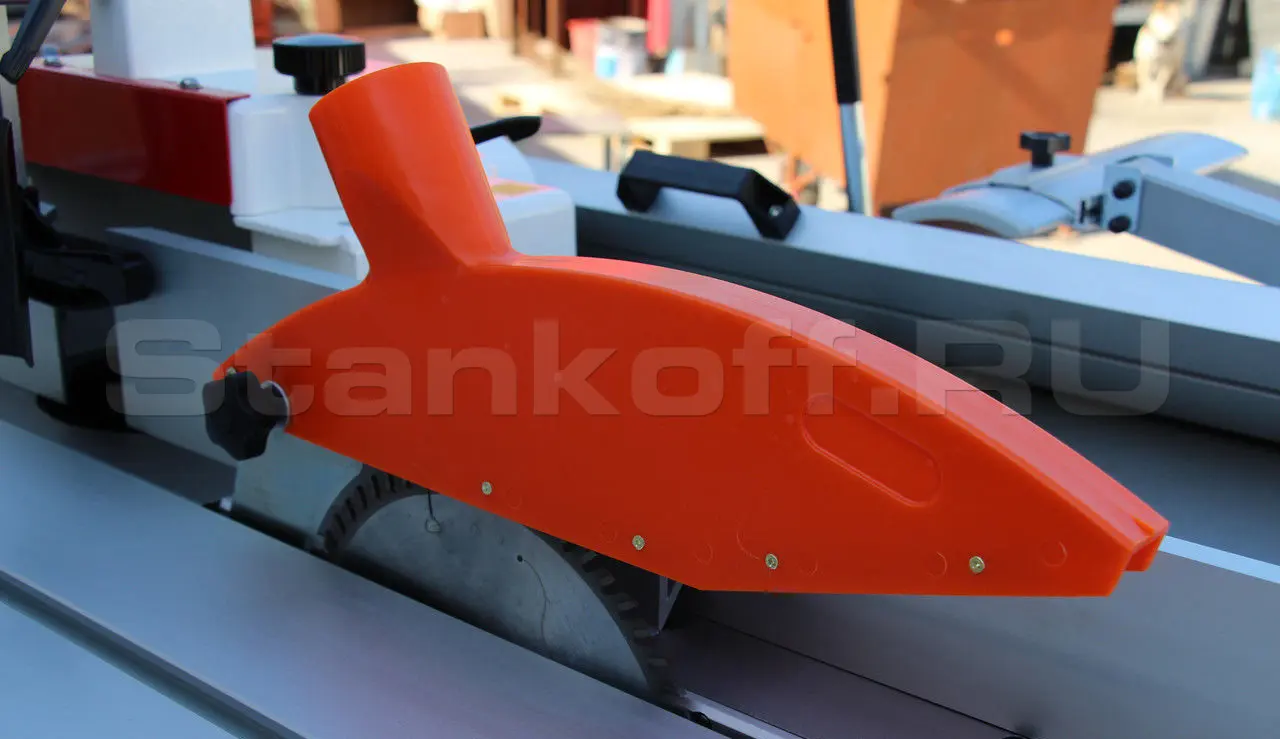

Для безопасной работы станок оборудован защитными устройствами и ограждениями: защитные кожуха имеют патрубки для присоединения стружкоотсосов.
Станок укомплектован эксцентриковым прижимом, направляющими линейками.

Характеристики

Наиб. ширина фугования и рейсмусования, мм	400
Наиб. толщина при рейсмусовании, мм	220
Частота вращения строгального барабана, об/мин	5700
Размер установленных ножей, мм	400х20х3
Максимальная толщина съёма, мм	4
Длина фуговальных столов, мм	1800
Скорость подачи при рейсмусовании, м/мин	7
Размеры пазовального стола, мм	250х500
Максимальный диаметр зажимаемого в патроне инструмента, мм	16
Частота вращения пилы, об/мин	4500, 7000
Угол наклона пилы, град.	45
Наиб. толщина при пилении, мм	100
Наибольшая ширина отпиливаемого материала, мм	730
Размеры пильного рабочего стола, мм	320х1100
Диаметр дисковой пилы, мм	300х30
Диаметр подрезной пилы	90х22
Диаметр фрезерного шпинделя, мм	30 (32,35,50)
Наиб. диаметр устанавливаемой фрезы, мм	180
Частота вращения фрезерного шпинделя, об/мин	2000/3100/4400/7000
Количество электродвигателей, шт	3
Суммарная мощность, кВт	7,4
Габариты станка, мм	2200х1600х875
Транспортные габариты, м	1,7х1,15х1,1
Масса, кг	680
