Устройство выдачи бревен УВБР-01, УВЦ-01
Конструктив
Область применения: Устройство выдачи бревен УВБР-01, УВЦ-01 для поштучной выдачи бревен из биржевого магазина на продольный магистральный транспортер (бревнотаску).
- Устройство выдачи бревен УВБР-01 предназначено для поштучной выдачи бревен из магазина на продольный транспортер (бревнотаску) посредством ротационного кантования.Применяется в технологических схемах, не предусмативающих подъема леса на уровень магистральной бревнотаски (т.е. в тех случаях, когда уровень биржевого транспортера совпадает с уровнем магистральной бревнотаски.
- Устройство выдачи бревен УВЦ-01 предназначено для поштучной выдачи бревен из магазина на продольный транспортер (бревнотаску) с подъемом на разницу высот между уровнями биржевго транспортера и магистральной бревнотаски.
Устройство выдачи УВБР-01, общий вид

Устройство выдачи УВБР-01, общий вид

УВБР-01

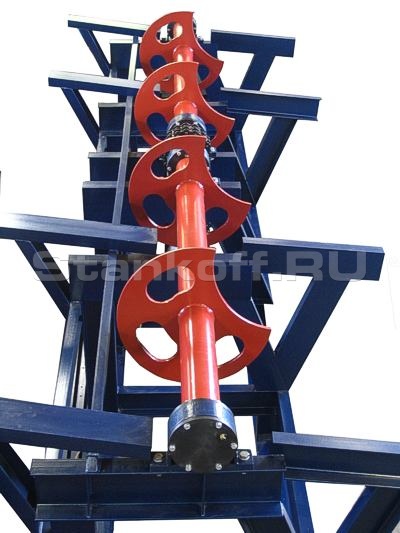

Устройство выдачи УВБР-01 состоит из рамы замкнутой конструкции, 4х выдающих дисков с секторными разделителями и механизма привода в составе мотор-редуктора, системы его управления и механизмов передачи крутящего момента на вал разобщителей. Разобщение происходит благодаря вращательному движению выдающих дисков, последовательно забирающих бревна своими секторами.
УВЦ-01
Устройство выдачи УВЦ-01 по своей сути является наклонным цепным транспортером, на тяговых цепях которого установлены заборные флажки. Транспортер состоит из цепи с установленными флажками, направляющих цепи, привода и наклонного опорного става транспортера. Разобщение происходит путем выбора из кармана, образованного наклонными склизами биржевого транспортрера, бревен по одному за счет флажков цепи.
Устройство выдачи УВБР-01 в системе подачи леса к станкам первого ряда

Устройство выдачи УВЦ-01 в системе подачи леса к станкам первого ряда

Конструкция УВБР-01
- Кол-во выдающих дисков - 4 шт.
- Установленная мощность - 7,5кВт.
- Привод - Bonfigliolli (Италия).
- Высота приемная - 1400мм.
- Высота выдачи - 1300 мм.
- Габариты, ДхШХВ, 2000х5500х1700 мм.
- Масса - 1900кг.
Конструкция УВЦ-01
- Угол наклона транспортера - 45'.
- Установленная мощность - 7,5кВт.
- Привод - Bonfigliolli (Италия).
- Габаритные размеры - в зависимости от ТЗ заказчика.
- Грузоподъемность - 1500 кг.
- Скорость подачи - 22 м/мин.
- Масса - 1700кг.
