Круглопильный форматно-раскроечный станок PF 300 L

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Денис Полуэктов

Хотите мы Вам перезвоним? Да

Сопутствующие товары

Модель станка

  • PF300L - 2000 мм (Rojek)
  • PF300L - 2600 мм (Rojek)
  • PF300L - 3000 мм (Rojek)
  • PF300L - 3200 мм (Rojek)

Назначение

Форматно-раскроечный или форматно-обрезной станок – основной на любом производстве корпусной мебели. Ламинированные листы ДСП, МДФ или ДВП привозят в цех на паллетах. Края листов неровные, а сами листы имеют стандартные форматы. Поэтому две задачи. Во-первых, выровнять края листов по периметру и создать базовую поверхность, во-вторых, разрезать полноформатные листы на заготовки – элементы корпусной мебели. Для этой цели применяется круглопильный станок с алюминиевой подвижной кареткой PF300L. Пильный узел закреплен неподвижно на чугунном рабочем столе, полноформатный лист ламинированного ДСП (МДФ, ДВП и другие листовые материалы) перемещается на подвижной каретке. Для предотвращения сколов на ламинате станок PF300L имеет подрезной пильный узел, вращающийся попутно подаче и пропиливающий лишь незначительный слой ламинированной поверхности. Базирование заготовок осуществляется по нескольким упорным линейкам, имеющим флажковые откидные упоры и микрометрические регулировки. Станок обеспечивает высокую точность пиления – 0,1 мм.

Преимущества

  1. Пожалуй, основная фишка чешского PF300L – каретка на роликах. Алюминиевые подвижные столы от 2,0 до 3,0 метра включительно катаются на шариках по стальным направляющим. А алюминиевая каретка длиной 3,2 метра – на роликах, катающихся по стальным пруткам. В России идет мода на роликовые каретки, поднятая немецкой фирмой ALTENDORF. Чешские производители станков предлагают свой вариант такой каретки.
  2. Круглопильный станок PF300L – один из самых старых в линейке чешской фирмы Ройек. Его дизайн и конструкция претерпели несколько модификаций, узлы и детали отработаны до совершенства. Все возможные систематические отказы давно устранены.
  3. Эта модель – ярко выраженный форматно-раскроечный станок. И для раскроя полноформатных плит ламината он имеет все необходимое: подрезной узел от отдельного двигателя, большую длину раскроя, мощные двигатели, большие столы.
  4. Деревообрабатывающий станок PF300L – первый форматник в гамме INDUSTRY. Это означает, что его можно комплектовать очень длинным списком дополнительных опций, облегчающих, улучшающих, ускоряющих работу оператора. Таких возможностей не увидишь на круглопильных станках гаммы EURO5 (циркулярный РК250А, форматно-обрезные РК300А или РК320А).
  5. Описываемая форматка способна работать в 1-2 смены в нагруженном режиме. На этом деревообрабатывающем станке даже можно пилить по несколько листов – пачками – как на раскроечном центре.

В комплекте поставки

Если чешский форматно-раскроечный станок PF300L разложить на основные составляющие, то нужно будет выделить два основных узла: пильный узел и алюминиевый подвижный стол - каретку. Пильный узел – тяжелая конструкция из стали и чугуна. Крепится он к чугунному столу станка на сегментах и способен наклоняться без потери настроек пил по высоте. Подрезной узел имеет собственный независимый привод. Регулировка подрезки – внешняя, очень удобная для оператора. Привод основной пилы имеет мощный двигатель. Каретка форматно-обрезного станка на шариках или роликах, с этим станком у Вас есть выбор. Широкий алюминиевый профиль роликовой каретки (400 мм), множественные ребра жесткости и камеры, стальные закаленные направляющие прутья и ролики с боковой поддержкой. Каретка чешского станка PF300L – основа для более тяжелых и мощных пильных станков.

По запросу

  • Расстояние до правой упорной линейки может быть увеличено с 1050 до 1500 мм. Эту опцию заказывают при раскрое полноформатных плит или поперечных резах ламинированного ДСП (МДФ, ДВП) из длинных полос.
  • Интересен недорогой электронный индикатор позиции ширины реза на упорной линейке. Этот блок ELGO считывает с магнитной полосы расстояние и показывает его с точностью 0,1 мм. Точнее работает только компьютерная линейка с сервоприводом.
  • Для форматно-обрезного станка PF300L уже доступны несколько вариантов цифровых устройств позиционирования и работы. Графическая сенсорная панель может быть двух диагоналей (5,7” и 10,4”), электрический подъем и наклон пилы. Все это монтируется на выносной панели управления, прямо перед оператором.
  • Вместо стандартного двигателя основной пилы 3кВт можно поставить усиленный электродвигатель до 4 или 5,5 кВт. А при желании и двухскоростной двигатель 3500/5000 об/мин.
  • Пневматический прижим заготовки (балка, устанавливаемая в пазы алюминиевой каретки) очень полезен при пакетном раскрое листов оргалита, ДВП, тонких материалов, включая и шпон. Ошибочно полагать, что прижимная балка позволит прожимать кривые листы толстого ламинированного ДСП или МДФ.
  • Множество недорогих, но функциональных аксессуаров (упор на каретке, эксцентриковый прижим заготовки, ручка каретки, опорные ролики, усиленное крепление упорной направляющей линейки, угловая линейка, столик для параллельных резов, параллелограммый защитный кожух пил и т.д.) обычно выбирают опытные станочники-операторы. Те, кто привык работать с удобством и комфортом.
  • Для деревообрабатывающих производств, не имеющих трехфазной сети 380В, есть специальное исполнение станка PF300L с двигателем основной пилы 2,2 кВт под однофазную сеть 220В. Двигатель подрезной пилы всегда имеет мощность 0,55 кВт.

Инструмент

  • Пилы дисковые
  • Пилы подрезные

Дополнительные изображения

Круглопильный форматно-раскроечный станок PF300L

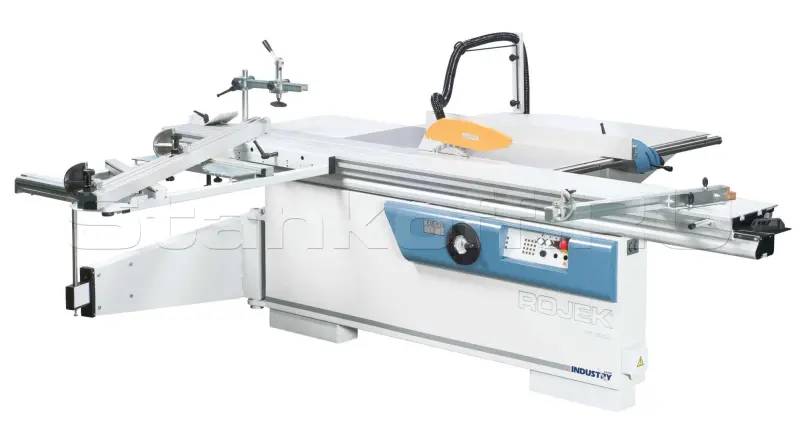

Общий вид

Круглопильный форматно-раскроечный станок PF300L

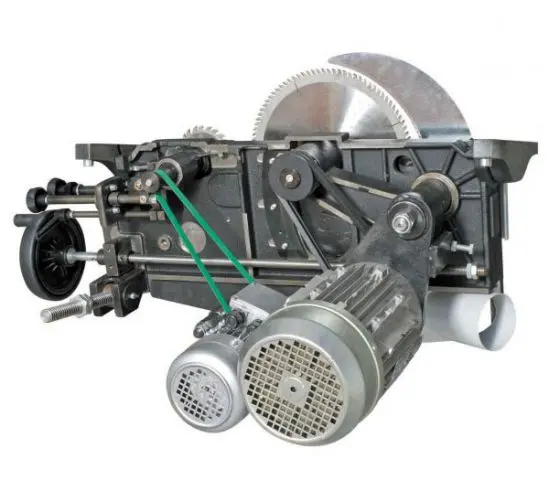

Пильный узел

Круглопильный форматно-раскроечный станок PF300L

Регулировка подрезной пилы

Круглопильный форматно-раскроечный станок PF300L

Каретка на шариковых направляющих

Круглопильный форматно-раскроечный станок PF300L

Каретка на роликовых направляющих

Круглопильный форматно-раскроечный станок PF300L

Панель управления ЧПУ




Производитель: Rojek

Родина бренда: Чехия

Длина распила, мм 2000, 2600, 3000, 3200
Длина алюминиевого подвижного стола (каретки), мм 2000, 2600, 3000, 3200
Ширина алюминиевого подвижного стола (каретки), мм 285, 330, 400
Размеры литого рабочего поддерживающего стола, мм 1185х500
Диаметр основной пилы, мм 315
Посадочный диаметр основной пилы, мм 30
Диаметр подрезной пилы, мм 120
Посадочный диаметр подрезной пилы, мм 20
Ширина реза между пилой и упорной линейкой, мм 1050
Высота реза с пилой диаметром 315мм, мм 100
Высота реза с пилой диаметром 315 мм под углом 45 гр., мм 70
Скорость вращения шпинделя подрезной пилы, об/мин 8530
Скорость вращения основной пилы, об/мин 4370
Диаметр вытяжных патрубков, мм 100
Мощность двигателя основной пилы, кВт 3
Мощность двигателя подрезной пилы, кВт 0,55
Угол наклона пилы, град 0...45
Масса нетто, кг 590

Отзывы о Круглопильном форматно-раскроечном станке PF 300 L


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями на сайте не является показателем ненадлежащего качества товара.

Информация о товаре, его технических характеристиках и комплектации приводится в соответствии с общедоступными источниками информации. Технические характеристики и комплектация товара могут быть изменены производителем без предварительного уведомления. Уточняйте важные для Вас параметры у наших менеджеров.

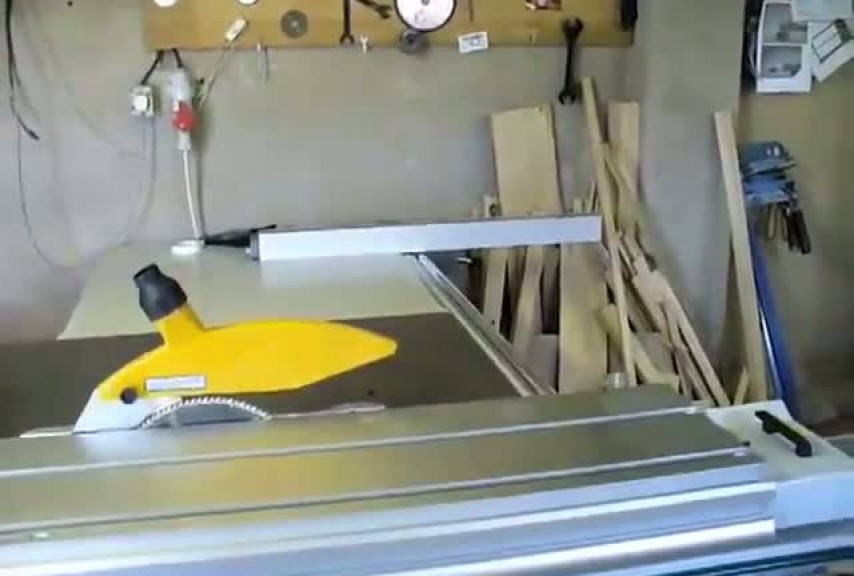

Видео Круглопильного форматно-раскроечного станка PF 300 L
