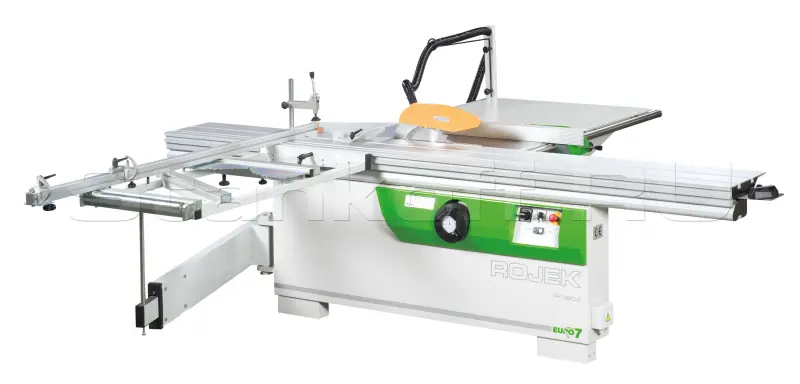

Круглопильный форматно-раскроечный станок PK 320 A

Модель станка

• PK320A - 2000 мм (Rojek)
• PK320A - 2600 мм (Rojek)
• PK320A - 3200 мм (Rojek)

Назначение

Форматно-раскроечный или форматно-обрезной станок – основной на любом производстве корпусной мебели. Ламинированные листы ДСП, МДФ или ДВП привозят в цех на паллетах. Края листов неровные, а сами листы имеют стандартные форматы. Стоит задача во-первых, выровнять края листов по периметру и создать базу, во-вторых, разрезать полноформатные листы на заготовки – элементы корпусной мебели. Для этой цели применяется круглопильный станок с алюминиевой кареткой РК320А. Пильный узел закреплен неподвижно на чугунном рабочем столе, полноформатный лист ламинированного ДСП (МДФ, ДВП и другие листовые материалы) перемещается на подвижной каретке. Для предотвращения сколов на ламинате станок РК320А имеет подрезной пильный узел, вращающийся попутно подаче и пропиливающий лишь незначительный слой ламинированной поверхности. Базирование заготовок осуществляется по нескольким упорным линейкам, имеющим флажковые откидные упоры и микрометрические регулировки. Станок обеспечивает высокую точность пиления – 0,1 мм.

Преимущества

1. Круглопильный станок PK320A уже меньше предназначен для дерева, чем его младшие братья РК250А и РК300А. Эта модель – ярко выраженный форматно-раскроечный станок. И для раскроя полноформатных плит ламината он имеет все необходимое: подрезной узел от отдельного двигателя, большую длину раскроя, мощные двигатели, большие столы.
2. Деревообрабатывающий станок РК320А – некий переходный вариант от бюджетных станков для малого бизнеса к профессиональным тяжелым станкам гаммы INDUSTRY. Со временем он полностью заменит на российском рынке старую модель РК300А.
3. Описываемая форматка способна работать в 1-2 смены при нагруженном режиме. Можно даже пилить по несколько листов – пачками – как на раскроечном центре.

В комплекте поставки

В базовой комплектации чешский форматно-раскроечный станок РК320А лучше представить в виде двух основных узлов: пильный узел и алюминиевый подвижный стол - каретку. Пильный узел – литая конструкция из чугуна. Крепится он к чугунному столу станка на сегментах и способен наклоняться без потери настроек пил по высоте. Наклон пильника контролируется по стрелочному индикатору. Подрезной узел имеет собственный независимый привод. Регулировка подрезки – внешняя, очень удобная для оператора. Привод основной пилы имеет мощный двигатель. Каретка форматно-обрезного станка на шариках, что также является преимуществом. Широкий алюминиевый профиль (360 мм), множественные ребра жесткости и камеры, стальные закаленные направляющие с возможностью регулировки зазоров. Каретка чешского станка РК320А – пожалуй, самая надежная деталь форматки, на нее можно было бы смело давать расширенную гарантию.

По запросу

• Расстояние до правой упорной линейки может быть увеличено с 1050 до 1500 мм. Эту опцию заказывают при раскрое полноформатных плит или поперечных резах ламинированного ДСП (МДФ, ДВП) из длинных полос.
• Интересен недорогой электронный индикатор позиции ширины реза на упорной линейке. Этот блок ELGO считывает с магнитной полосы расстояние и показывает его с точностью 0,1 мм. Точнее работает только компьютерная линейка с сервоприводом.
• Множество недорогих, но функциональных аксессуаров (упор на каретке, эксцентриковый прижим заготовки, ручка каретки, опорные ролики, усиленное крепление упорной направляющей линейки, угловая линейка, столик для параллельных резов, параллелограммый защитный кожух пил и т.д.) обычно выбирают опытные станочники-операторы. Те, кто привык работать с удобством и комфортом.
• Если Вы считаете, что 4 кВт на основной пиле недостаточно, то можно поставить двигатель мощностью 5,5 кВт. Такой мощности пилы хватит и для пакетного раскроя плит ДСП, ДВП, МДФ и для пиления массива древесины различных пород.
• Для деревообрабатывающих производств, не имеющих трехфазной сети 380В, есть специальное исполнение станка РК320А с двигателем основной пилы 2,2 кВт под однофазную сеть 220В. Двигатель подрезной пилы всегда имеет мощность 0,55 кВт.

Инструмент

• Пилы дисковые
• Пилы подрезные

Дополнительные изображения

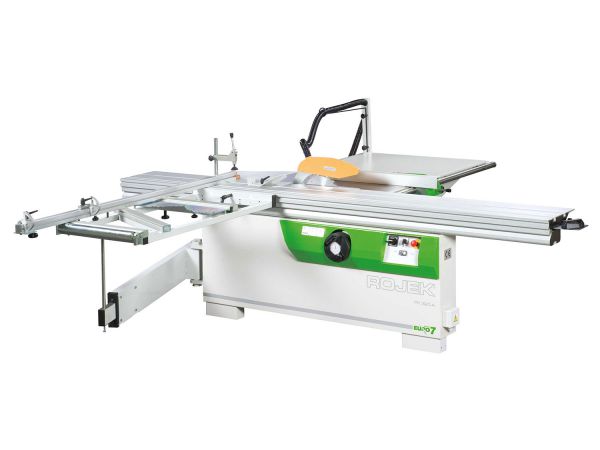

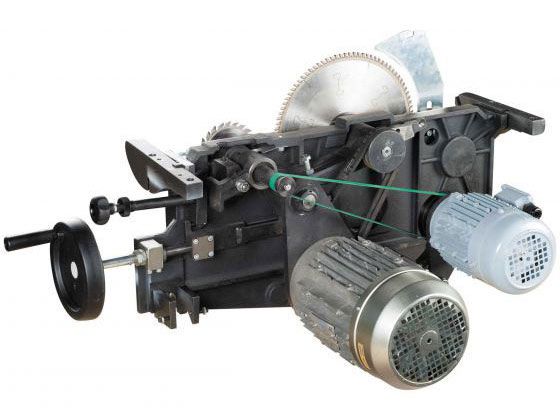

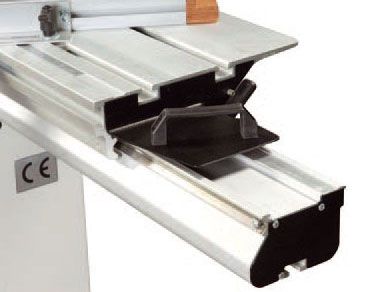

Общий вид	Пильный узел	Ширина каретки 360 мм

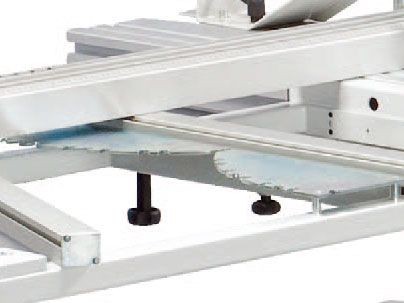

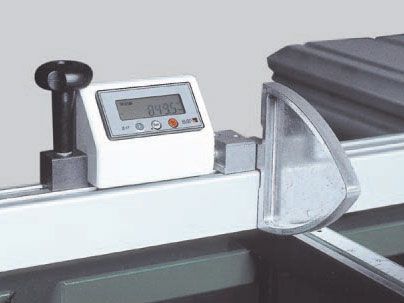

Устройство быстрого выставления угла	Электронный индикатор ширины реза
