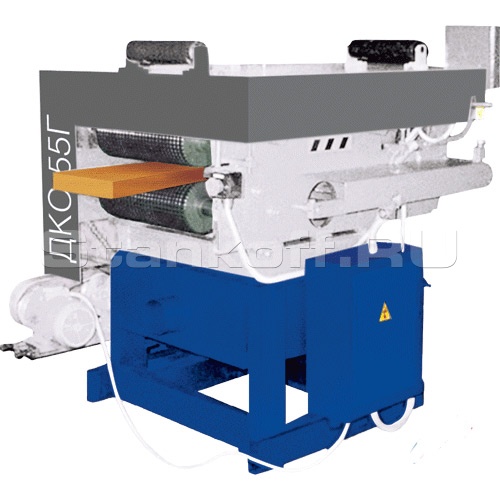

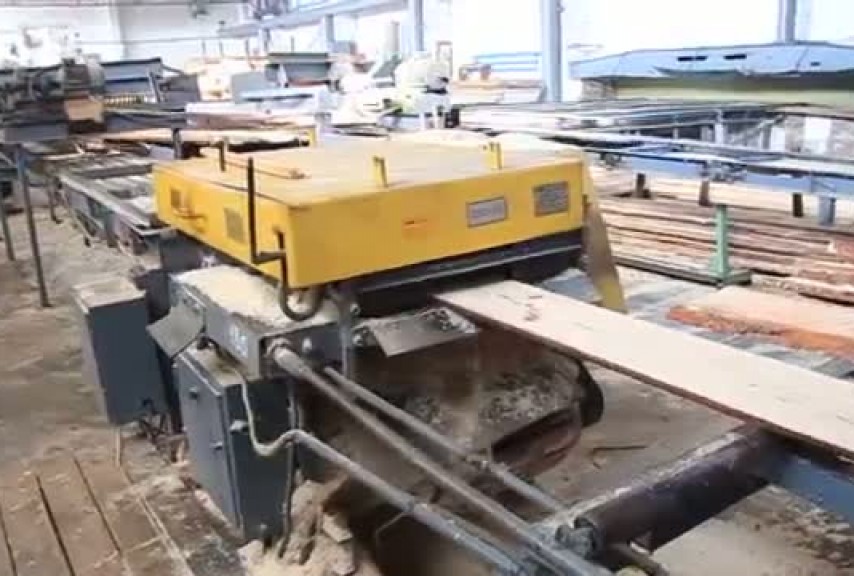

Предназначен для продольной обрезки кромки и раскроя необрезных досок с целью получения максимальноговыхода обрезных пиломатериалов.
Область применения
Применяется на лесопильных и деревообрабатывающих предприятиях высокой и средней мощности в качестве кромкообрезного станка, а также станка для кромления горбыля.
Конструктивные особенности
Станок имеет комбинированный пильный вал с подвижным узлом. Главное движение от электродвигателя через ременную передачу на пильный вал. Вал консольного типа нижнего расположения. Подача материала осуществляется двумя верхними и двумя нижними приводными вальцами. Привод - от электродвигателя через ременную передачу. Настройка верхних валов по высоте обрабатываемого материала осуществляется маховиком через червячно-зубчатую передачу.
Подвижная часть пильного вала позволяет смещать одну пилу в осевом направлении для быстрой переналадки на ширину доски. Регулировку пилы осуществляет оператор специальным механизмом в виде револьверной головки с градацией, соответствующей стандартам обрезной доски. На нерегулируемой части пильного вала устанавливаются от одной до трёх пил с фиксированной наладкой на размеры.
Такая конструкция позволяет производить следующие варианты раскроя:
при работе одной подвижной и одной неподвижной пилами - выпиливание стандартных обрезных досок разного размера с последующей сортировкой;
при работе одной подвижной и двумя-тремя неподвижными пилами - получение стандартных обрезных досок одного размера и обрезных досок или брусков разных размеров.
ПРЕИМУЩЕСТВА
максимальный выход обрезной доски;
высокое качество получаемых пиломатериалов;
точные геометрические размеры получаемой доски;
подача бесступенчатая;
не требует сортировки пиломатериала по ширине за счет быстрого перемещения подвижной пилы;
быстрота и удобство смены пил за счет консольного вала.
простота в обслуживании.
без проблем можно эксплуатировать станок в неотапливаемых помещения и при низких температурах, так как в станке отсутствует пневматика и гидравлика.
Отличительные особенности
На станке возможна установка одновременно двух (трех) неподвижных и (одной) подвижной пил. Это позволяет быстро производить перенастройку на необходимый размер пиломатериала.
Когтевая защита на входе в станок препятствует выбросу заготовки и обеспечивает безопасную работу для оператора.
Подача заготовок производится четырьмя вальцами: двумя нижними и двумя верхними. Нижние вальцы базируют заготовки, верхние - осуществляют их прижим к нижним вальцам. Все вальцы – приводные, что обеспечивает стабильную подачу заготовок.
Расклинивающие ножи на выходе из станка препятствуют зажиму пил в процессе работы, существенно продлевая ресурс инструмента и значительно улучшая геометрию получаемого пиломатериала.
Аспирационные патрубки позволяют эффективно производить отвод опилок не тратя время на остановку станка для уборки отходов.
Регулировку пилы осуществляет оператор специальным механизмом в виде револьверной головки с градацией, соответствующей стандартам обрезной доски.
При производстве станков используются только стандарные узлы и детали, которые по мере износа и при капитальных ремонтах не нужно покупать именно у производителя.
Используются подшипники известных фирм: SKF и FAG; электрика и электроника Lenze.
Дополнительная комплектация
Для обеспечения стабильного пиления рекомендуем устанавливать приемные и подающие рольганги.
Возможность установки лазерного указателя пропила на крайнюю неподвижную пилу позволяет быстро и точно ориентировать необрезной материал.
Размеры обрабатываемого материала, мм:
- толщина
- ширина
- длина
19-70
до 700
850-7000
Ширина выпиливаемой доски, мм:
- между неподвижными пилами
- между неподвижной и подвижной пилой
до 116
80 ÷ 243
Количество пил, шт. :
- неподвижных
- подвижных
2(3)
1
Размеры устанавливаемых пил (Dнар. х d пос), мм
360 х 80
Скорость подачи, м/мин
0-30
Частота вращения пил, об/ми
2 950
Количество электродвигателей, шт
2
Суммарная мощность, кВт
22+1,5 =23,5
Габариты, мм
1450х1150х1300
Масса, кг
1 040
