Фрезерный станок с наклонным шпинделем Т 45 I

Фрезерный станок с наклонным шпинделем -45°+45° GRIGGIO Т 45 I прекрасно справляется со всеми задачами фрезерования по различной траектории и поверхностью обрабатываемых заготовок. Наряду со стандартными операциями станок используется для изготовления сложных эксклюзивных изделий из древесины, которые производятся в мелкосерийном и штучном производствах.

Всё это возможно благодаря наличию наклонного шпинделя, который способен менять своё положение в диапазоне -45°+45°. Это позволяет фрезе за один-два прохода выточить деталь нужной формы, что в обычных станках сделать невозможно либо очень проблематично. В зависимости от размеров материала, с которыми вам приходиться работать каждый день, можно выбрать нужный диаметр шпинделя.

Фрезерный станок GRIGGIO T 45 I поставляется на выбор со шпинделями двух размеров: 30-35 мм и 40-50 мм. Вам следует выбрать наиболее подходящий и указать нужный диаметр при заказе. Шпиндель фрезерного станка Т 45 I имеет пять скоростей вращения и способен достигать 9000 оборотов в минуту. Первая скорость 1500 оборотов в минуту предназначена для шлифования.

Станок оснащен механическим визуализатором вертикального положения шпинделя
и гравитационным индикатором наклона. Это позволяет выставлять шпиндель на нужный угол наклона, что способствует точности реза. Работа на фрезерных станках по дереву GRIGGIO Т 45 I является безопасной, т.к. станки имеют защитный щиток, грибовидную аварийную кнопку быстрой остановки и теплозащиту мотора.

В комплект оборудования входят:

- Регулируемая направляющая (макс. диам. фрезы - 260 мм)
- Защитный щиток
- Механический счетчик для подъема шпинделя
- Гравитационный индикатор наклона
- скорость 1500 об./мин. для шлифования
- 2 аспирационных отверстия диам. 120 мм
- Шпиндель без паза
- Грибовидная аварийная кнопка быстрого останова
- Теплозащита мотора

Опции

• Норматив Е (обязателен для монтажа электрических опций)
• Норматив EN (тормоз + индикатор скорости + эл. обеспечение податчика)
• Боковая шипорезная каретка TR (с защитой для шипорезания)
• TE - шипорезная каретка на столе
• TPL - два боковых удлинения столапо 340x730 мм (в комплект поставки входит и переднее расширение). Советуем брать электрический подъем шпинделя, потому что маховик подъема справа на станине)
• PL - один удлинитель стола (советуем брать электрический подъем шпинделя)
• Защита от возврата зоготовки (установлена на входе или выходе раб. стола)
• Электрический подъем шпинделя с электронным индикатором (нужен норматив Е)
• Электрический подъем и наклон шпинделя с электронным индикатором (нужен норматив Е)
• Сменный шпиндель МК5
  при диам. 30-32-35 мм полезная высота 140 мм
  при диам. 40-50 мм полезная высота 160 мм.
• Дополнительная вставка другого диаметра для МК5.
• Дополнительная вставка - шпиндель с концевой фрезой. Служит для горизонтальных работ, параллельных рабочему столу: отверстия, пазы, небольшое профилирование.
• Дополнительная цанга (диам. от 4 до 20 мм) для концевой фрезы.
• Индикатор положения щечки на выходе.
• Индикатор положения щечки на входе.
• Суппорт для исключения направляющей или узла отрезки штапика из рабочей зоны.
• Алюминиевые щечки для направляющей (вместо деревяных).
• Щечки AIGNER.
• Револьвер 5 механических упоров для каретки (T-TR) (для программирования глубины шипа)
• Револьвер 6 механических упоров для направляющей (требуется наличие 3-х регулировок)
• Защитный щиток СЕ
• Защита шпинделя для обгонки по контуру PATENT TAPOA СЕ
• Защитный колпак для шипорезания (для T-TR-TC)
• Задний вытяжной колпак диам. 120 мм
• Подвижный сектор на столе вместо колец
• Инвертер для бесступенчатой смены скорости
• Регулируемая навесная панель управления
• Электронный программатор (по 3-м осям)
• Автоматический запуск звезда-треугольник (нужен норматив EN)
• Монтаж податчика
• Различные виды податчиков 3-4-6 роликов
• Усиленный мотор 7,5 кВт или 5,5 кВт

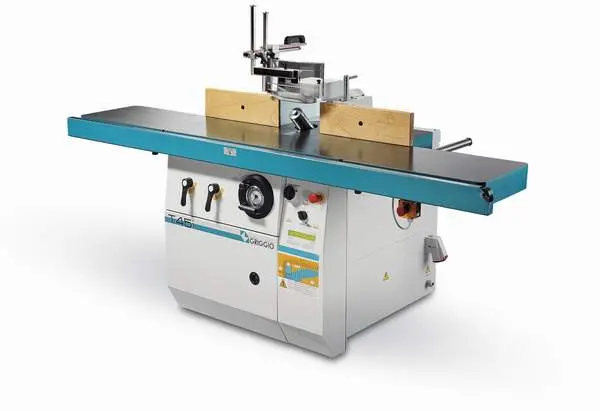

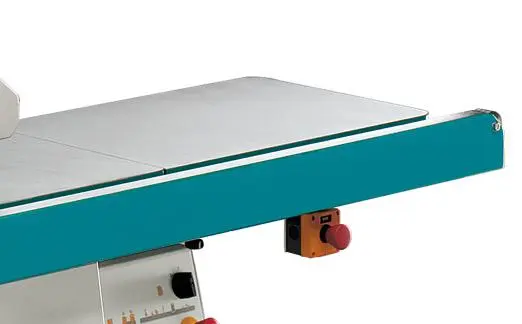

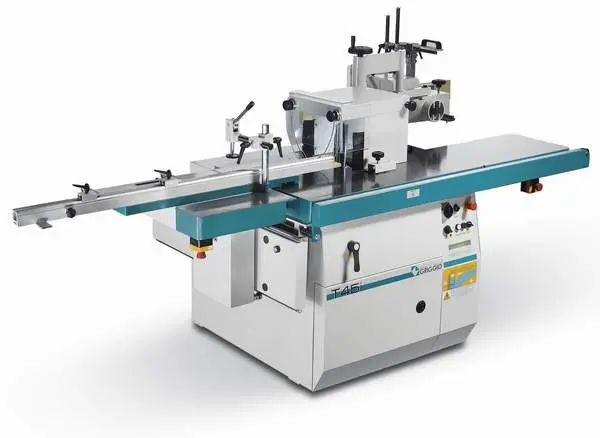

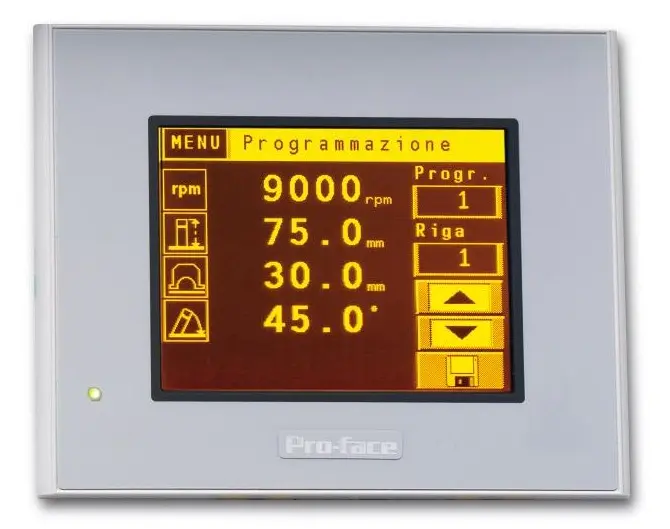

T 45 i - TPL два удлинения стола	T 45 i - TR каретка и PL удлинение стола	Digit 3

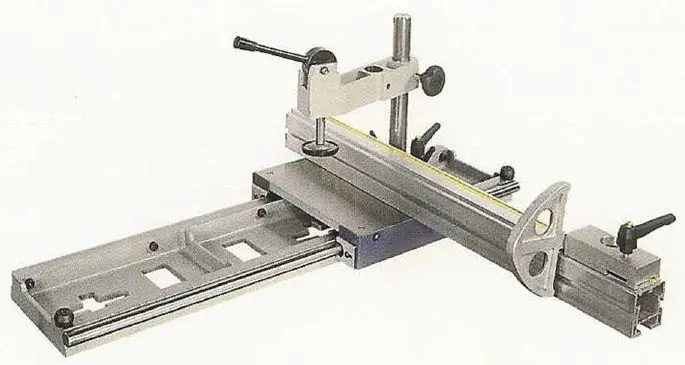

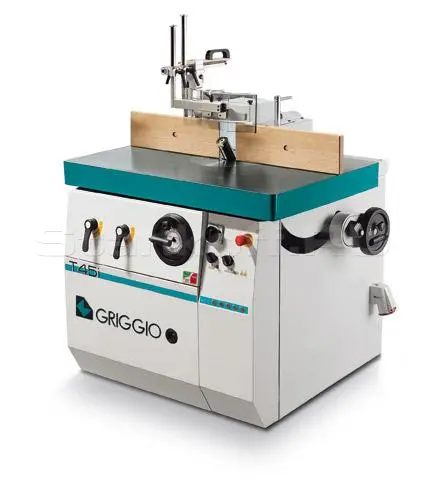

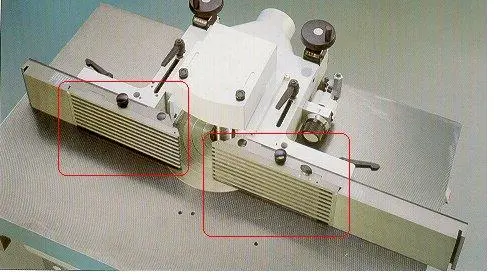

PL одно удлинение	Каретка ТЕ	Щечки Aigner

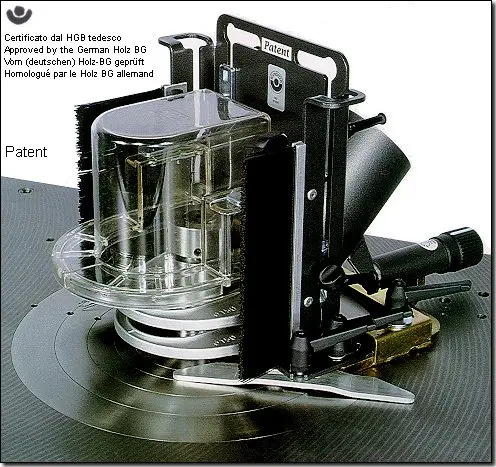

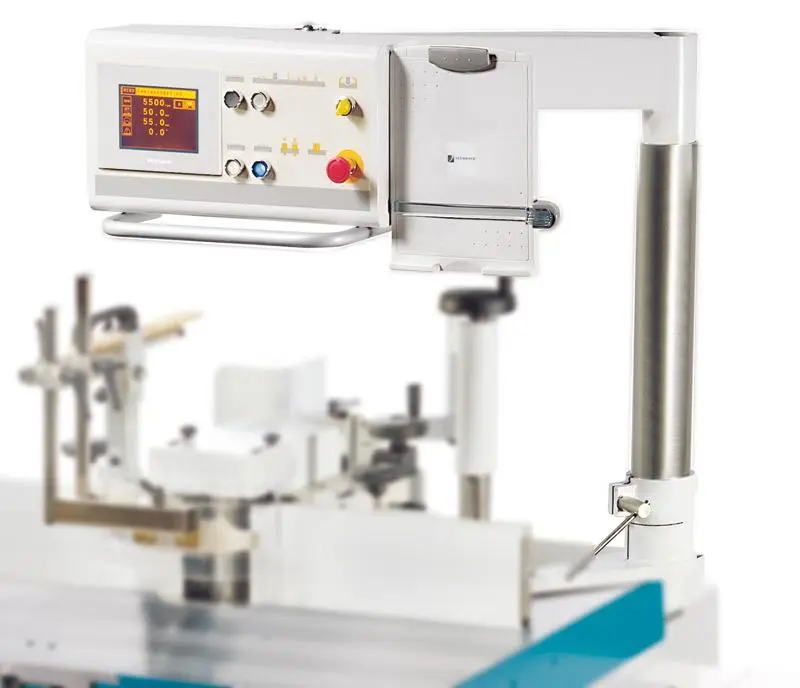

Навесная панель	Обгонка по контуру
