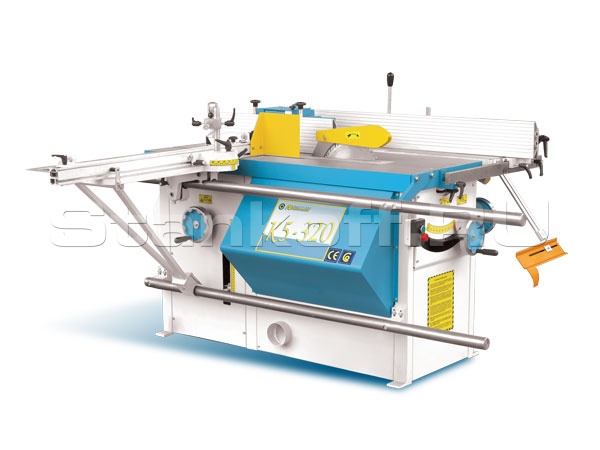

Комбинированный деревообрабатывающий станок K5-320R

Name: Комбинированный деревообрабатывающий станок K5-320R
Brand: ZMM STOMANA
Rating: 5 (15 reviews)

Сравнить Вопросы

ZMM STOMANA (Болгария)

Краткие характеристики

Артикул K5-320R

Фуганок
Размер рабочего стола	мм	1400x320
Максимальная толщина снимаемого слоя	мм	5
Размер линейки	мм	1100х155
Наклон линейки		90º- 45º
Диаметр ножевого вал	мм	80
Количество ножей	шт	3
Размер ножей	мм	320х30х3
Обороты ножевого вала	об/мин	5 000
Мощность двигателя	кВт	2.2
Рейсмус
Максимальная рабочая ширина	мм	316
Размеры рабочего стола	мм	600х316
Максимальная толщина снимаемого слоя	мм	3
Минимальная толщина заготовки	мм	3
Максимальная толщина заготовки	мм	230
Скорость подачи	м/мин	6
Мощность двигателя	кВт	2.2
Мощность двигателя подачи		-
Сверлильно-пазовальная приставка (опция)
Максимальный диаметр сверла	мм	16
Размер рабочего стола	мм	250х370
Продольный ход	мм	110
Поперечный ход	мм	110
Вертикальный ход	мм	90
Циркулярная пила
Размер рабочего стола	мм	1400х550
Размер каретки	мм	760х500
Размеры пилы	мм	250-315х30
Наклон пилы	(º)	90º-45º
Количество оборотов шпинделя пилы	об/мин	4 260
Высота реза 90º/45º	Ø315 мм Ø250 мм	90/65 63/43
Мощность двигателя	кВт	3.0(4.0)
Фрезер
Диаметр шпинделя	мм	30
Размер рабочего стола	мм	1400х550
Вертикальный ход шпинделя	мм	175
Наклон шпинделя	гр.	90-45
Рабочая высота шпинделя	мм	125
Максимальный диаметр инструмента	- при профилировании - при шипонарезании	180 250
Количество оборотов шпинделя	об/мин	3500/7000
Мощность двигателя (двухскоростной)	кВт	2.2/3.0
Каретка (опция)
Размер каретки	мм	500х760
Ход каретки	мм	1600
Общие технические данные
Рабочая высота	мм	850
Количество двигателей		3 (4)
Напряжение	B	380
Габариты в рабочем состоянии
Длина	мм	2100
Ширина	мм	2760
Высота	мм	1200
Вес	кг	950
Опции:
Подрезной узел	кВт	0.75
Двигатель пилы	кВт	4.0
Двигатель фрезера (двухскоростной)	кВт	3.2/4.0
Диаметр шпинделя фрезера	мм	32; 40; 50
Интегральные линейки	мм	350/500
Разделение станка на два отдельных модуля

Все характеристики

Конструктив

Комбинированный деревообрабатывающий станок K5-320R предназначен для комплексной обработки деталей из различных пород древесины. Применяется как в мелкосерийном, так и крупносерийном производстве. Сочетает возможности фуговального станка, рейсмуса, циркулярной пилы, фрезера, сверлильно-пазовального станка. Данный станок позволяет значительно сократить рабочие площади и совместить выполнение основных технологических операций. Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обрабатываемых деталей.

Отличительные особенности:

Возможность разделения данного станка на два модуля с установкой на каждый отдельных пультов управления: фуганок, рейсмус и сверлильно-пазовальная приставка; фрезер, циркулярная пила.
По отдельной заявке на комбинированные станки по дереву возможно установить подрезной узел, который обеспечит чистоту обработки любых материалов из ДСП, ДВП и других подобных дереву материалу без появления сколов.
Движение каретки осуществляется по специально обработанным стальным направляющим. В стандартную комплектацию входит телескопическая линейка. Наклон пильного диска до 45º. Диаметр отверстий в столе фрезерного шпинделя 190 мм.
Высокая степень безопасности: грейферная защита от обратного удара заготовки при работе на рейсмусе, мостовая защита ножевого вала, концевые выключатели и другие защитные устройства обеспечивают правильную эксплуатацию при соблюдении необходимых мер по технике безопасности. Рейсмус имеет отдельный двигатель на подачу заготовки.

Комбинированный деревообрабатывающий станок K5-320R

Характеристики

Фуганок
Размер рабочего стола	мм	1400x320
Максимальная толщина снимаемого слоя	мм	5
Размер линейки	мм	1100х155
Наклон линейки		90º- 45º
Диаметр ножевого вал	мм	80
Количество ножей	шт	3
Размер ножей	мм	320х30х3
Обороты ножевого вала	об/мин	5 000
Мощность двигателя	кВт	2.2
Рейсмус
Максимальная рабочая ширина	мм	316
Размеры рабочего стола	мм	600х316
Максимальная толщина снимаемого слоя	мм	3
Минимальная толщина заготовки	мм	3
Максимальная толщина заготовки	мм	230
Скорость подачи	м/мин	6
Мощность двигателя	кВт	2.2
Мощность двигателя подачи		-
Сверлильно-пазовальная приставка (опция)
Максимальный диаметр сверла	мм	16
Размер рабочего стола	мм	250х370
Продольный ход	мм	110
Поперечный ход	мм	110
Вертикальный ход	мм	90
Циркулярная пила
Размер рабочего стола	мм	1400х550
Размер каретки	мм	760х500
Размеры пилы	мм	250-315х30
Наклон пилы	(º)	90º-45º
Количество оборотов шпинделя пилы	об/мин	4 260
Высота реза 90º/45º	Ø315 мм Ø250 мм	90/65 63/43
Мощность двигателя	кВт	3.0(4.0)
Фрезер
Диаметр шпинделя	мм	30
Размер рабочего стола	мм	1400х550
Вертикальный ход шпинделя	мм	175
Наклон шпинделя	гр.	90-45
Рабочая высота шпинделя	мм	125
Максимальный диаметр инструмента	- при профилировании - при шипонарезании	180 250
Количество оборотов шпинделя	об/мин	3500/7000
Мощность двигателя (двухскоростной)	кВт	2.2/3.0
Каретка (опция)
Размер каретки	мм	500х760
Ход каретки	мм	1600
Общие технические данные
Рабочая высота	мм	850
Количество двигателей		3 (4)
Напряжение	B	380
Габариты в рабочем состоянии
Длина	мм	2100
Ширина	мм	2760
Высота	мм	1200
Вес	кг	950
Опции:
Подрезной узел	кВт	0.75
Двигатель пилы	кВт	4.0
Двигатель фрезера (двухскоростной)	кВт	3.2/4.0
Диаметр шпинделя фрезера	мм	32; 40; 50
Интегральные линейки	мм	350/500
Разделение станка на два отдельных модуля
