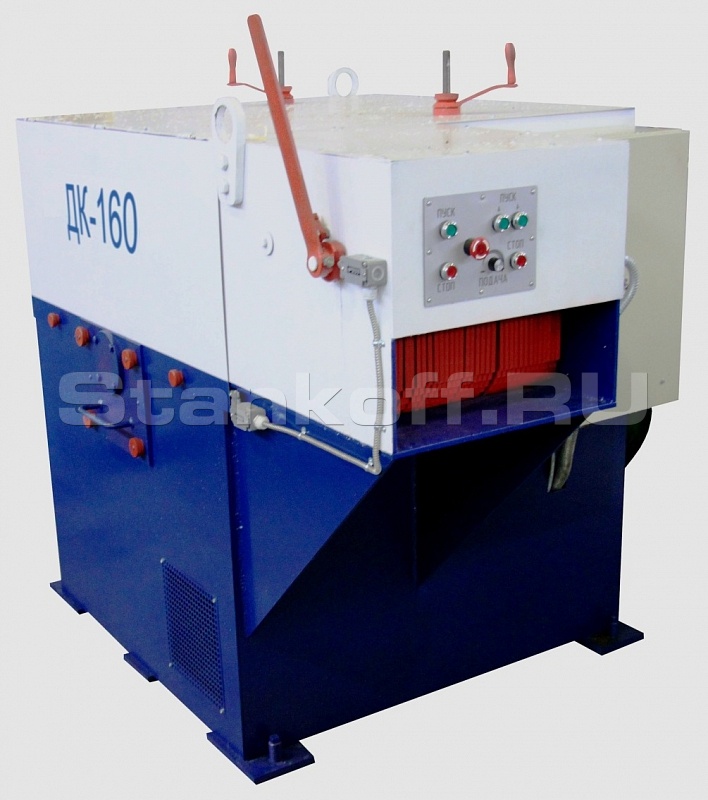

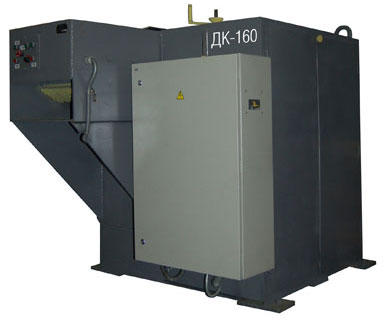

Многопильный дисковый станок по дереву ДК-160

Конструктив

Многопильные станки серии “ДК-160” отлично подходят для массового роспуска бруса. Ширина распила в 410 мм является достаточной для роспуска бруса даже от лесопильных рам! Высота пропила 160 мм. Предельно прочная и жесткая конструкция обеспечивает длительный срок службы. На станках этой серии предусмотрена установка до 10 пильных полотен. С помощью преобразователя частоты возможна индивидуальная настройка скорости подачи.

Схема обработки

Многопильный дисковый станок по дереву ДК-160

Область применения

Многопильные станки новой серии ДК-160 получили широкое применение на средних и высокопроизводительных лесопильных цехах и участков в качестве станков второго ряда.

Отличительные особенности

  • увеличен диаметр вала до 75 мм;
  • вал имеет трёхопорное исполнение;
  • вал имеет трёхопорное исполнение;
  • массивная и тяжёлая станина, общая масса станка 2000 кг;
  • бесступенчатая скорость подачи до 30 м/мин;
  • при производстве станков используются только стандарные узлы и детали, которые по мере износа и при капитальных ремонтах не нужно покупать именно у производителя. Используются подшипники известных фирм: SKF и FAG; электрика и электроника Schnaider Electric

Конструктивные особенности

Многопильный дисковый станок по дереву ДК-160

Пульт управления

Удобный и понятный пульт управления, позволяет оперативно управлять всеми функциями станка.

Многопильный дисковый станок по дереву ДК-160

Механизм подачи

Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой цепью. Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бруса.

Многопильный дисковый станок по дереву ДК-160

Подающие вальцы

Рифленые массивные подающие вальцы осуществляют надежную (без проскальзывания) подачу бруса и обеспечивают высокую геометрию и точность получаемых пиломатериалов.

Многопильный дисковый станок по дереву ДК-160

Регулировка верхних подающих вальцов

Регулировка верхних подающих вальцов по толщине бруса осуществляется раздельно через винтовую передачу.

Многопильный дисковый станок по дереву ДК-160

Пильный узел

Шпиндель пильного узла установлен на высокоточных подшипниках SKF (FAG), исключающих биение пильного вала.

Многопильный дисковый станок по дереву ДК-160
Многопильный дисковый станок по дереву ДК-160

Трехопорное исполнение пильного вала

Трёхопорное исполнение вала, а также увеличенный диаметр вала -75 мм позволяет вести распиловку одновременно десятью пилами, при этом максимальное расстояние между крайними пилами 360 мм !

Третья опора имеет быстросъемное исполнение для замены постава пил.

Высокая точность изготовления и жесткость трёхопорного вала позволяет получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами за счёт отсутствия биения вала, а в следствие этого отсутствует и дополнительное трение пилы о стенки пропила.

Многопильный дисковый станок по дереву ДК-160

Двойная когтевая защита

Двойная когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.

Многопильный дисковый станок по дереву ДК-160

Удаление отходов

Под пильным узлом предусмотрен технологический проем для удаления отходов. А также предусмотрено специальное окно для ворошения отходов, в случае их уплотнения!

Многопильный дисковый станок по дереву ДК-160

Комплектующие

При производстве станков используются только стандарные узлы и детали, которые по мере износа и при капитальных ремонтах не нужно покупать именно у производителя. Используется электрика и электроника Lenze.

При производстве станков используются только стандарные узлы и детали, которые по мере износа и при капитальных ремонтах не нужно покупать именно у производителя.Используются подшипники известных фирм: SKF и FAG; электрика и электроника Lenze.

Стол для подъема лафета и накопительный поперечный стол

Многопильный дисковый станок по дереву ДК-160

Назначение

Подъемник лафетов предназначен для механизации погрузочных работ при работе на многопильном станке. Применение подъемника позволяет сократить применение ручного труда при загрузке лафетов на накопительный стол, существенно увеличить производительность многопильного станка.

Комплектующие

Применяется на лесопильных предприятиях для загрузки лафетов с горизонтального ленточнопильного станка на поперечный стол для дальнейшей подачи в многопильный станок.

Характеристики

Ширина обрабатываемого материала,мм
наибольшая без направляющей линейки
наибольшая с направляющей линейкой
наименьшая

500
410
80
Толщина обрабатываемого материала,мм
наибольшая
наименьшая

160
40 (25*)
Минимальная длина обрабатываемого материала ,мм 840
Номинальная скорость подачи, м/мин 0-30
Количество пил, шт. 10
Расстояние между крайними пилами, мм 360
Диаметр пил , наибольший, мм 500
Диаметр пильного вала, мм 75
Расстояние от пола до рабочей поверхности, мм 960
Количество электродвигателей, шт. 2
Электродвигатель пильного вала
номинальная мощность, кВт
номинальная частота вращения, об/мин

45
3000
Электродвигатель привода подачи
номинальная мощность, кВт
номинальная частота вращения, об/мин

2,2
980
Суммарная мощность электродвигателей, кВт 47,2
Габаритные размеры, мм
длина
ширина
высота

2000
1200
1600
Масса станка, кг 2000

*- по спецзаказу.
