Токарно-фрезерный станок по дереву с ЧПУ CK-1530-ATC
Краткие характеристики
Артикул
CK-1530-ATC
| Максимальная длина заготовки, мм | 1200 |
| Максимальный диаметр обработки, мм | 300 |
| Скорость вращения главного вала, об/мин | 0–6000 |
| Мощность привода вращения заготовки, кВт | 4 |
| Мощность фрезерного шпинделя, кВт | 9 |
| Максимальная скорость перемещения, мм/мин | 60000 |
| Мощность серводвигателей подачи, кВт | 1,8x3 |
| Частота вращения фрезерного шпинделя, об/мин | 0–18000 |
| Количество инструментальных позиций ATC, шт | 6 |
| Количество токарных резцов, шт | 3 (2 + 1) |
| Точность позиционирования, мм | ±0,02 |
| Мощность привода полировального узла, кВт | 0,37 |
| Диаметр шлифовального круга, мм | 230 |
| Ширина шлифовального круга, мм | 50 |
| Патрон | ISO30 / ER32 |
| Максимальный диаметр хвостовика инструмента, мм | 20 |
| Напряжение питания, В | 380/220 |
| Частота, Гц | 50/60 |
| Габаритные размеры, мм | 3600×2350×1950 |
| Вес станка, кг | 1800 |
Где наиболее эффективен

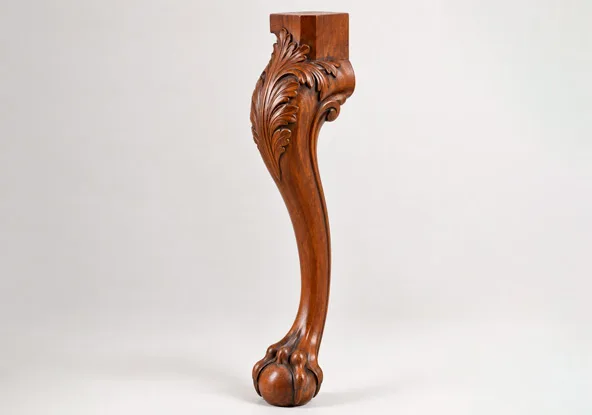

Мебель
Различные фигурные ножки столов и стульев, поручни и перила.
Музыкальные инструменты
Барабанные палочки, флейты, сона (суона), зурна, хулусы, фаготы и т. д.

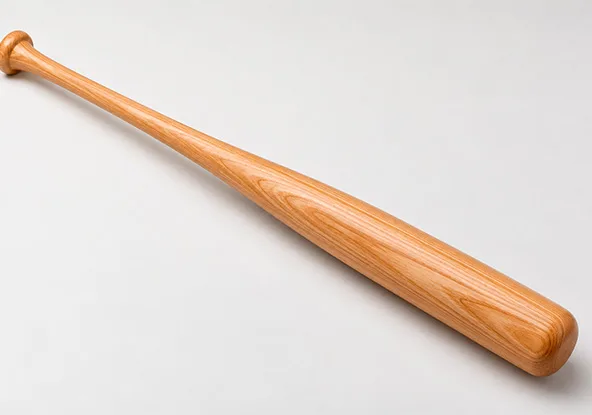

Спортивный инвентарь
Бильярдные кии, бейсбольные биты, деревянные шары и т. д.
Конструктив

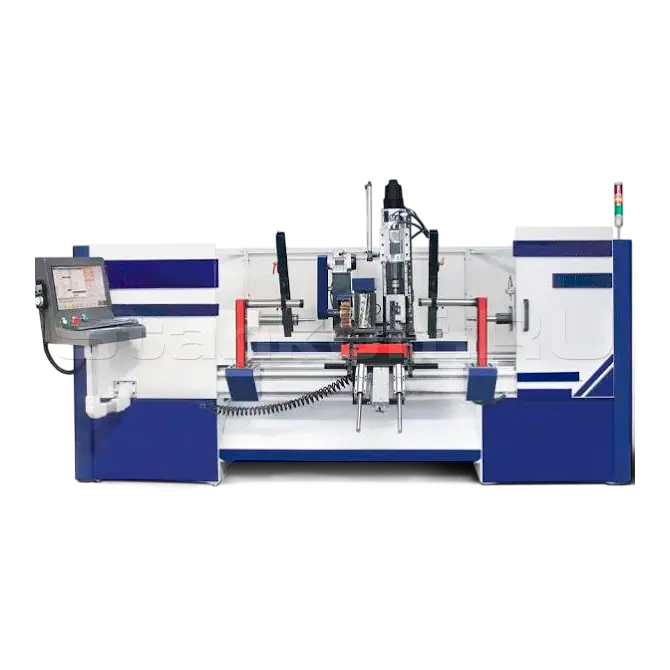

Токарно-фрезерный станок по дереву с ЧПУ CK-1530-ATC – многофункциональное деревообрабатывающее оборудование. Предназначен для выполнения токарных, фрезерных, сверлильных, гравировальных и шлифовальных операций. Станок оснащён шпинделем мощностью 9 кВт с системой автоматической смены инструмента, линейным магазином на 6 инструментов, а также шлифовальным узлом. Предусмотрены автоматическая загрузка и выгрузка заготовок с использованием пневмоцилиндров, а управление технологическими процессами осуществляется системой ЧПУ LNC.
Конструктивные особенности

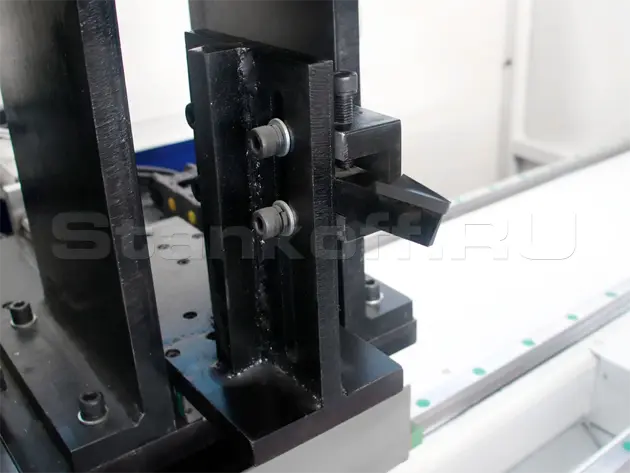

Резцедержатель
Станок в стандартной комплектации оснащён резцедержателем, позволяющим устанавливать различные типы токарных резцов, включая U-образные, V-образные и угловые резцы с углом 90°.

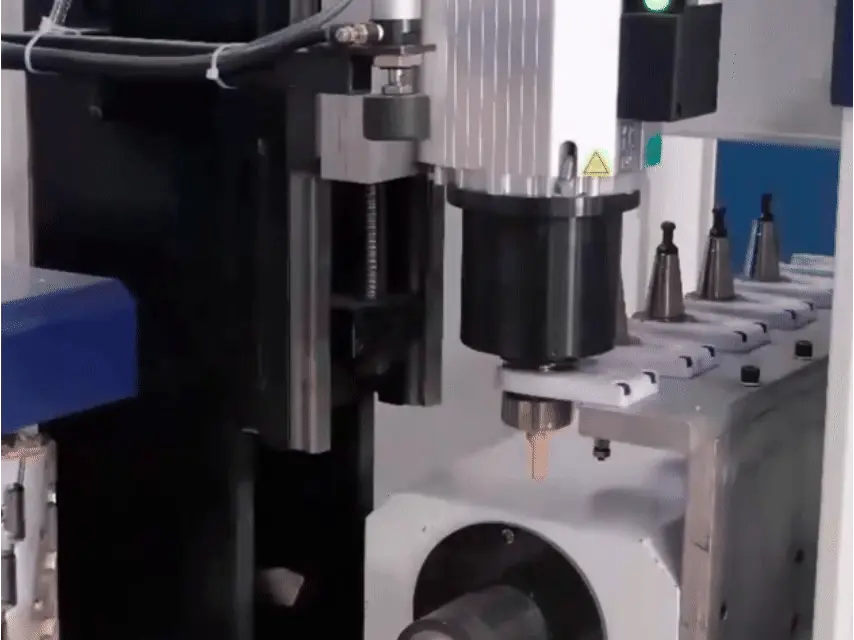

Автоматическая смена инструмента
Шпиндель мощностью 9 кВт с воздушным охлаждением и частотой вращения до 18 000 об/мин. Поддерживает патрон ISO30/ER32 для зажима инструмента с диаметром хвостовика до 20 мм. Автоматическая смена инструмента на 6 позиций повышает производительность обработки.

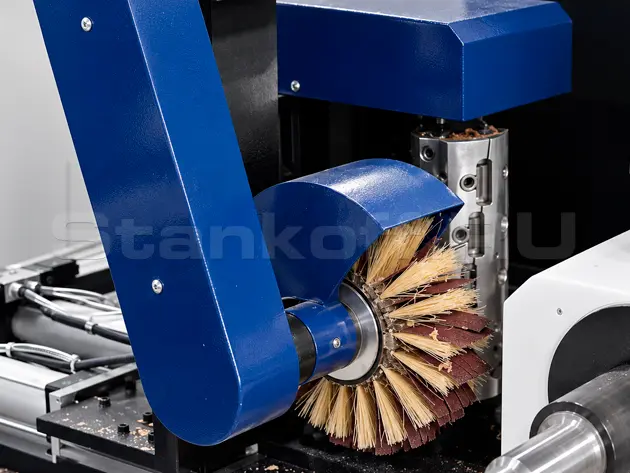

Шлифовальный узел
Станок снащён шлифовальным кругом диаметром 230 мм и шириной 50 мм. Привод осуществляется отдельным трёхфазным асинхронным электродвигателем мощностью 370 Вт. Количество шлифовальных элементов выбирается в зависимости от комплектации.

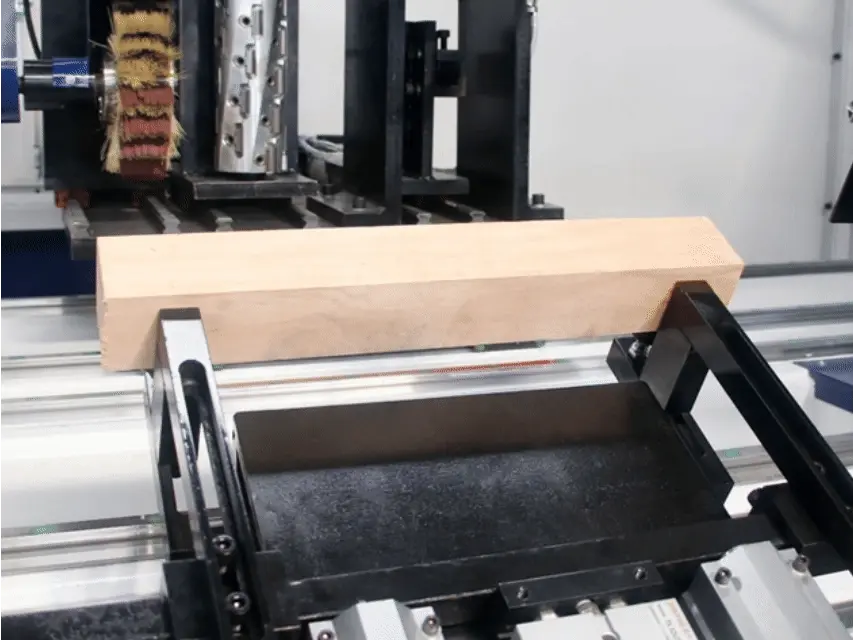

Автоматическая система подачи
Устройство автоматической загрузки и выгрузки оснащено несколькими пневмоцилиндрами, обеспечивающими автоматическую подачу заготовок и выгрузку готовых изделий.

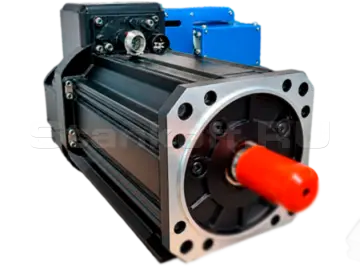

Электродвигатель
Двигатель мощностью 4 кВт со скоростью вращения до 6000 об/мин обеспечивает стабильную работу шпинделя, быструю остановку и повышенную точность обработки деревянных заготовок.
• Высокий крутящий момент;
• Быстрое торможение за миллисекунды;
• Точность позиционирования до 0,1 мм.
• Высокий крутящий момент;
• Быстрое торможение за миллисекунды;
• Точность позиционирования до 0,1 мм.

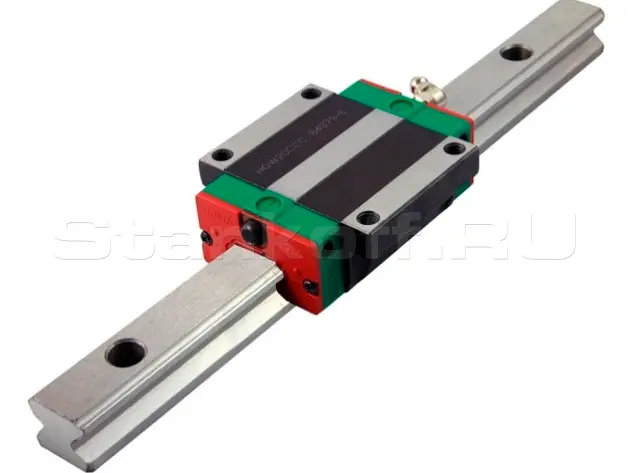

Высокоточные направляющие
Линейные направляющие HIWIN: типоразмер 30 мм, Тайвань.

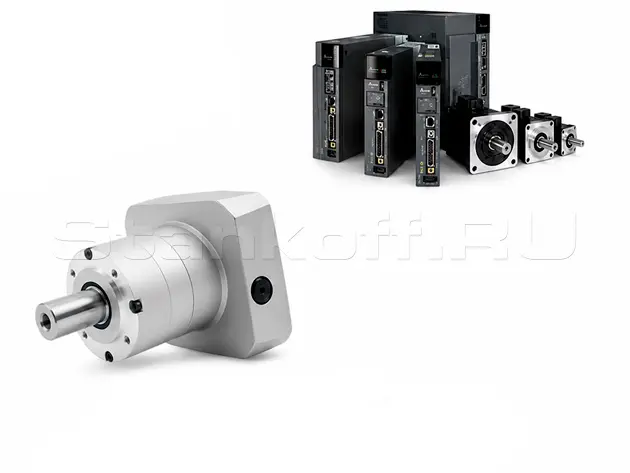

Сервопривод
Три серводвигателя мощностью по 1,8 кВт обеспечивают точное и плавное перемещение рабочих узлов станка. Планетарные редукторы SHIMPO (Япония) повышают крутящий момент, а экранированные сигнальные кабели обеспечивают стабильную работу системы управления.

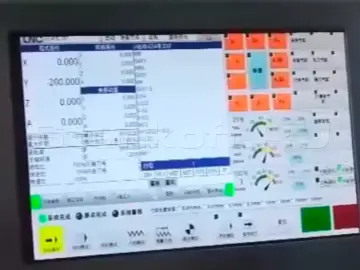

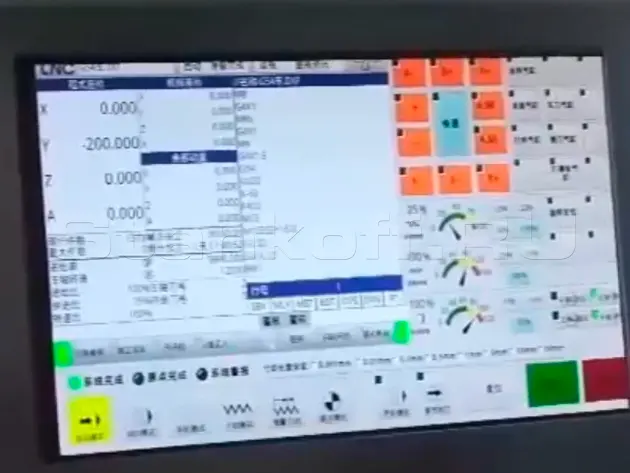

Система ЧПУ
Тайваньская система управления LNC, удобный интерфейс, комплектные функции, совместимые со всеми видами программного обеспечения CAD/CAM. Панель управления управляется клавиатурой и мышью, оснащенной 19-дюймовым ЖК-дисплеем. Возможность считывания чертежей в формате G-кода через USB и ручного ввода G-кода для быстрого запуска станка.

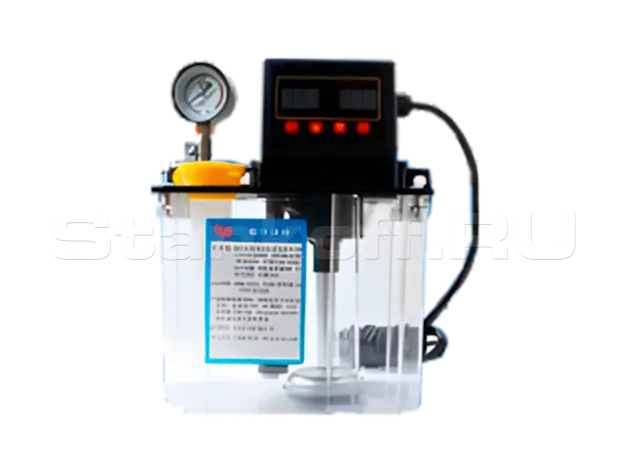

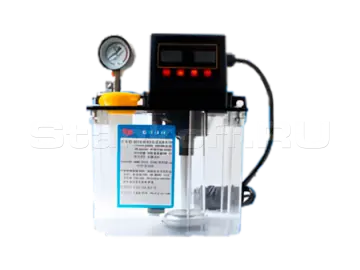

Система смазки
Централизованная подача смазки к рабочим узлам выполняется по заданному таймингу, что исключает зависимость от ручного обслуживания и повышает надёжность оборудования.

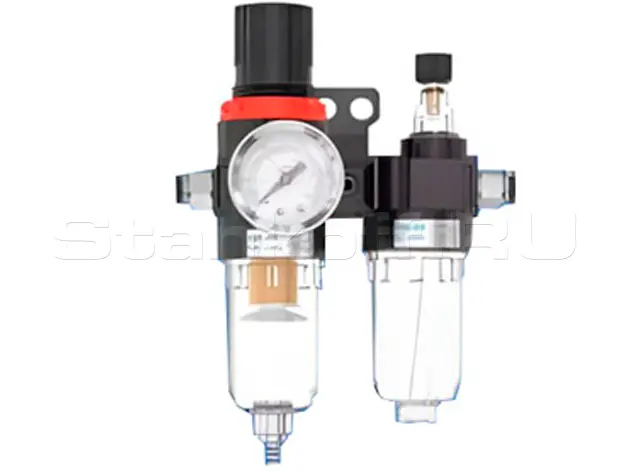

Масловодяной сепаратор
Устройство предназначено для очистки сжатого воздуха от влаги и масляных примесей перед подачей в пневмосистему станка. Обеспечивает стабильную работу пневматических узлов, предотвращает износ и повышает срок службы оборудования.

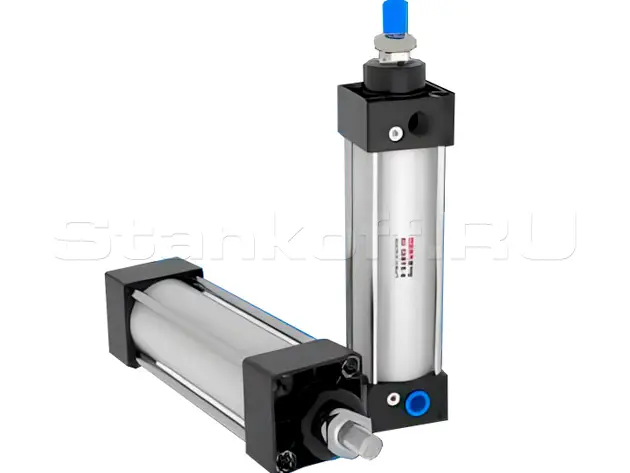

Пневмоцилиндры
Независимое управление узлами станка осуществляется отдельными пневмоцилиндрами, что обеспечивает точную, стабильную и согласованную работу механизмов подачи, зажима и перемещения.

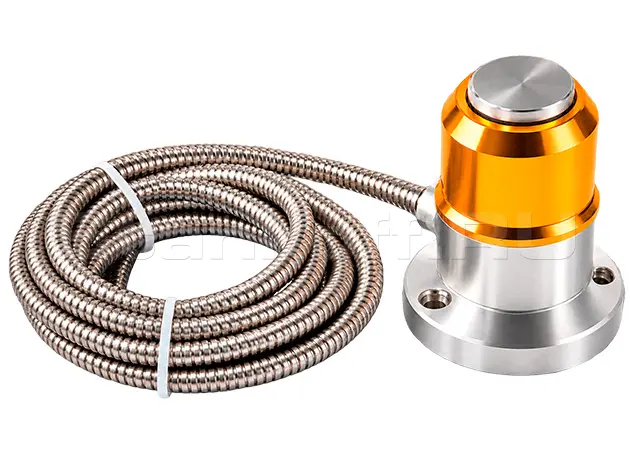

Автоматический датчик измерения инструмента
Осуществляет автоматический контроль длины инструмента и позволяет быстро ввести данные о поверхности стола и о высоте материала.
Характеристики
| Максимальная длина заготовки, мм | 1200 |
| Максимальный диаметр обработки, мм | 300 |
| Скорость вращения главного вала, об/мин | 0–6000 |
| Мощность привода вращения заготовки, кВт | 4 |
| Мощность фрезерного шпинделя, кВт | 9 |
| Максимальная скорость перемещения, мм/мин | 60000 |
| Мощность серводвигателей подачи, кВт | 1,8x3 |
| Частота вращения фрезерного шпинделя, об/мин | 0–18000 |
| Количество инструментальных позиций ATC, шт | 6 |
| Количество токарных резцов, шт | 3 (2 + 1) |
| Точность позиционирования, мм | ±0,02 |
| Мощность привода полировального узла, кВт | 0,37 |
| Диаметр шлифовального круга, мм | 230 |
| Ширина шлифовального круга, мм | 50 |
| Патрон | ISO30 / ER32 |
| Максимальный диаметр хвостовика инструмента, мм | 20 |
| Напряжение питания, В | 380/220 |
| Частота, Гц | 50/60 |
| Габаритные размеры, мм | 3600×2350×1950 |
| Вес станка, кг | 1800 |
