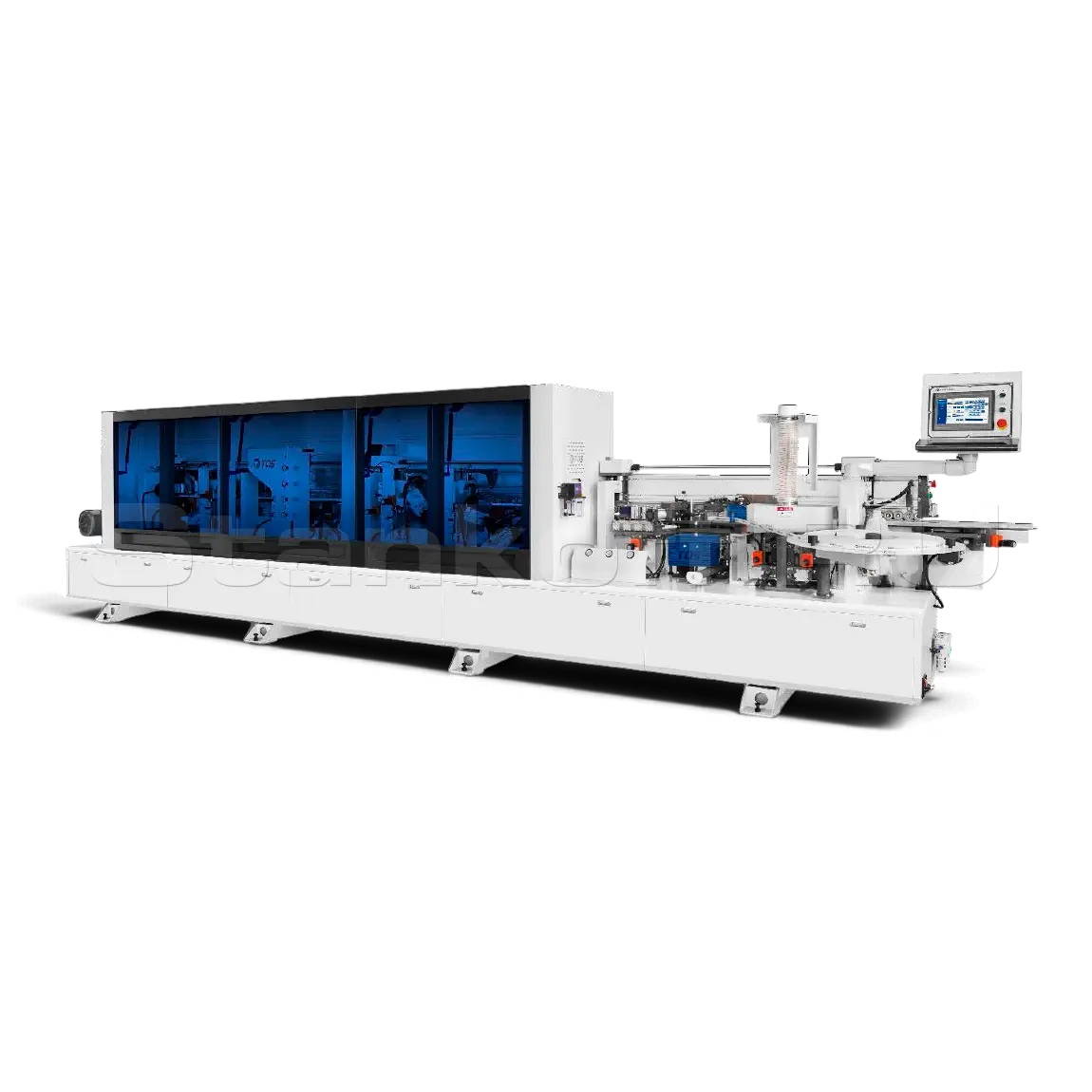

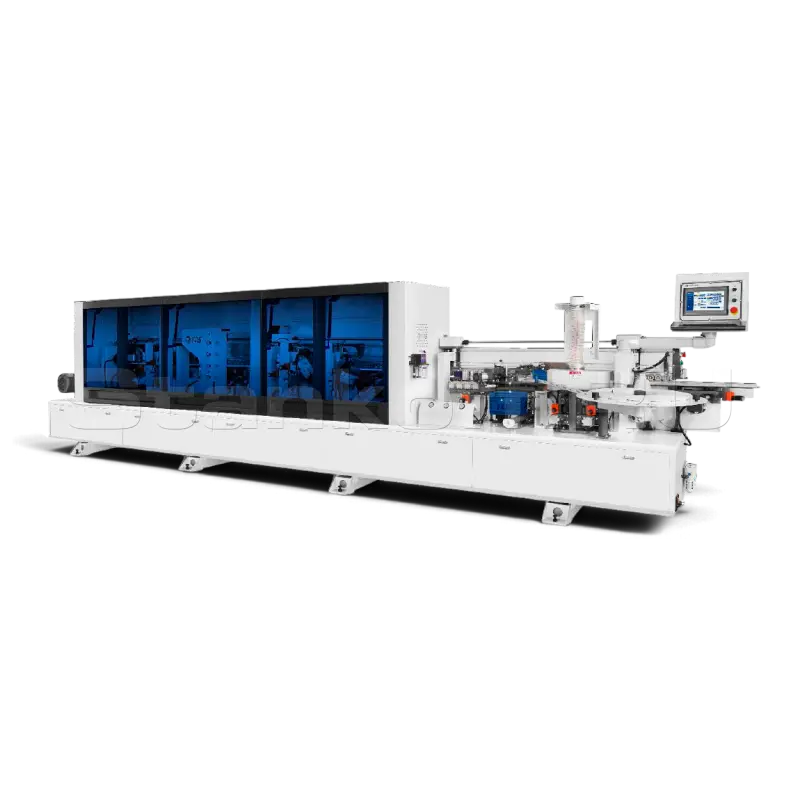

Автоматический кромкооблицовочный станок TQS-338

Name: Автоматический кромкооблицовочный станок TQS-338
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: TQS-338
Мин. длина панели, мм: 150
Мин. ширина панели, мм: 60
Толщина панели, мм: 10 – 60
Толщина кромочного материала, мм: 0,4-3
Максимальная скорость подачи, м/мин: 16-23

Все характеристики

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Ренат Гарифьянов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Автоматический кромкооблицовочный станок TQS-338 с прифуговкой – профессиональное высокопроизводительное оборудование для мебельных производств, рассчитанное на интенсивную эксплуатацию. Скорость подачи 16–23 м/мин позволяет существенно увеличить объёмы выпуска готовой продукции. Массивная усиленная станина эффективно снижает вибрации, обеспечивая высокую точность обработки и стабильность настроек даже при непрерывной многосменной работе. Узел прифуговки выравнивает торцы заготовок, устраняя неровности и дефекты, оставшиеся после раскроя. Это способствует качественному приклеиванию кромочного материала, формированию ровного, практически незаметного клеевого шва и получению готовых изделий с высокими эстетическими характеристиками.

Рабочие узлы

Конструктивные особенности

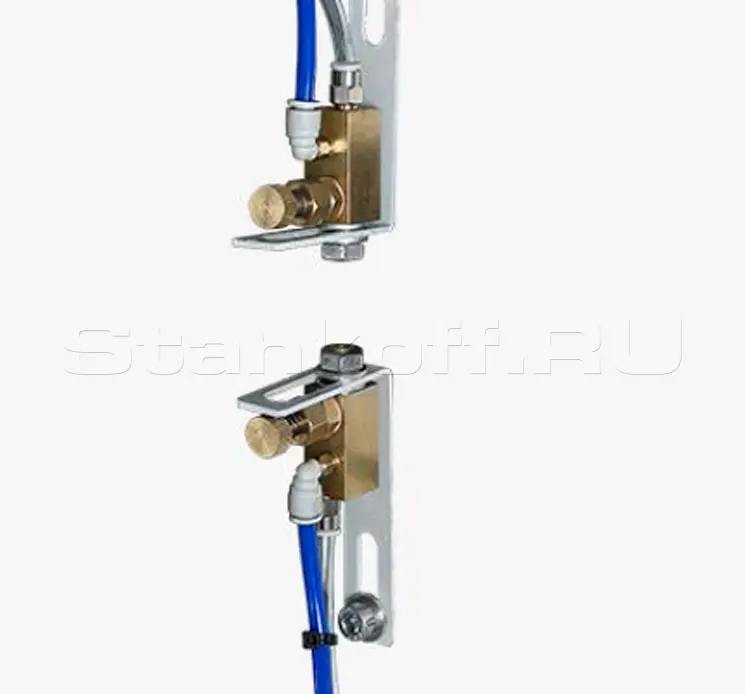

Система нанесения разделительной жидкости

Разделительное средство предотвращает прилипание остатков термоклея к поверхности заготовки, обеспечивая чистоту обработки и высокое качество кромкооблицовки.

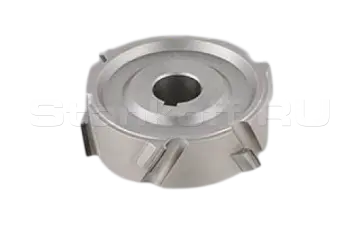

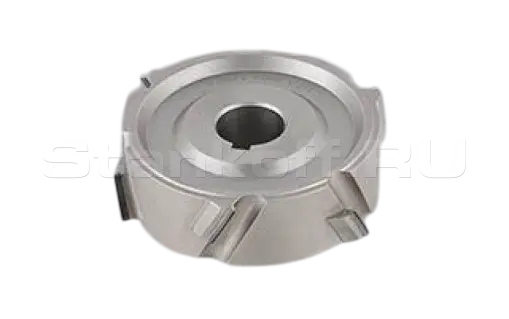

Прифуговочный узел

Узел оснащён двумя высокоскоростными двигателями мощностью по 2,2 кВт и алмазными фрезами размером Ø125 × Ø30 × 40 мм с частотой вращения 12 000 об/мин. Устраняет дефекты раскроя, микросколы и ступеньки от подрезной пилы, обеспечивая ровную поверхность для качественного приклеивания кромки. Минимальный съём материала позволяет сохранить заданные размеры и геометрию заготовки.

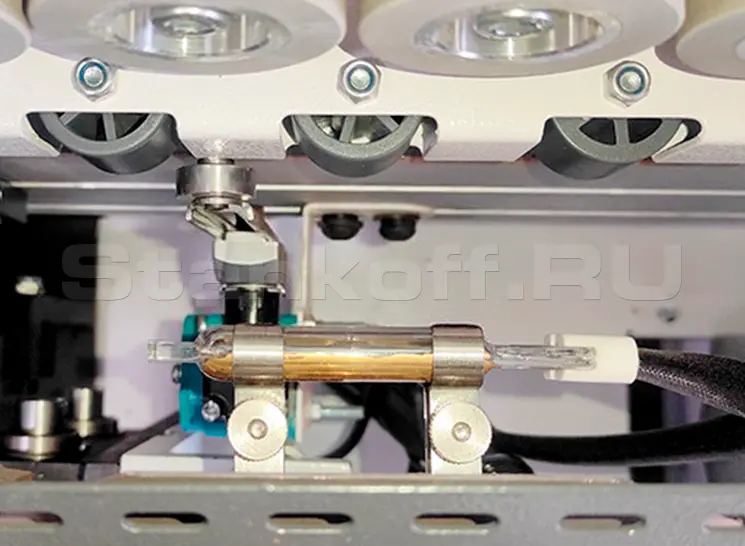

Предварительный нагрев

Нагревательная лампа торца заготовки создает нужную основу для качественной приклейки кромки и разогревает материал по всей длине. Улучшает адгезию с материалом.

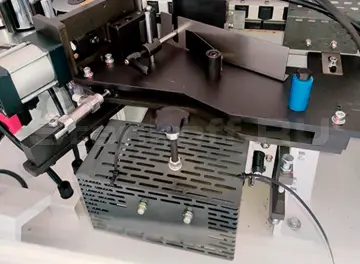

Клеевой узел

Нижняя система нанесения термоклея EVA обеспечивает равномерное распределение клеевого состава по торцу заготовки. Точная регулировка подачи клея, хорошая теплопроводность и стабильный температурный режим способствуют прочному приклеиванию кромочного материала, формированию качественного клеевого шва и надёжной герметизации соединения.

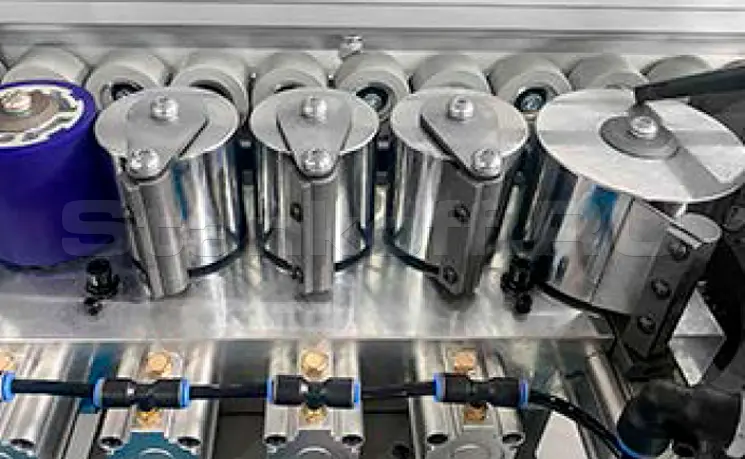

Пресс группа

Пятиколёсная пресс-группа оснащена одним активным, тремя вспомогательными прижимными и одним резиновым колесом. Обеспечивает равномерное и плотное прижатие кромочного материала к торцу заготовки, улучшая сцепление с клеевым слоем и обеспечивая прочное, качественное соединение.

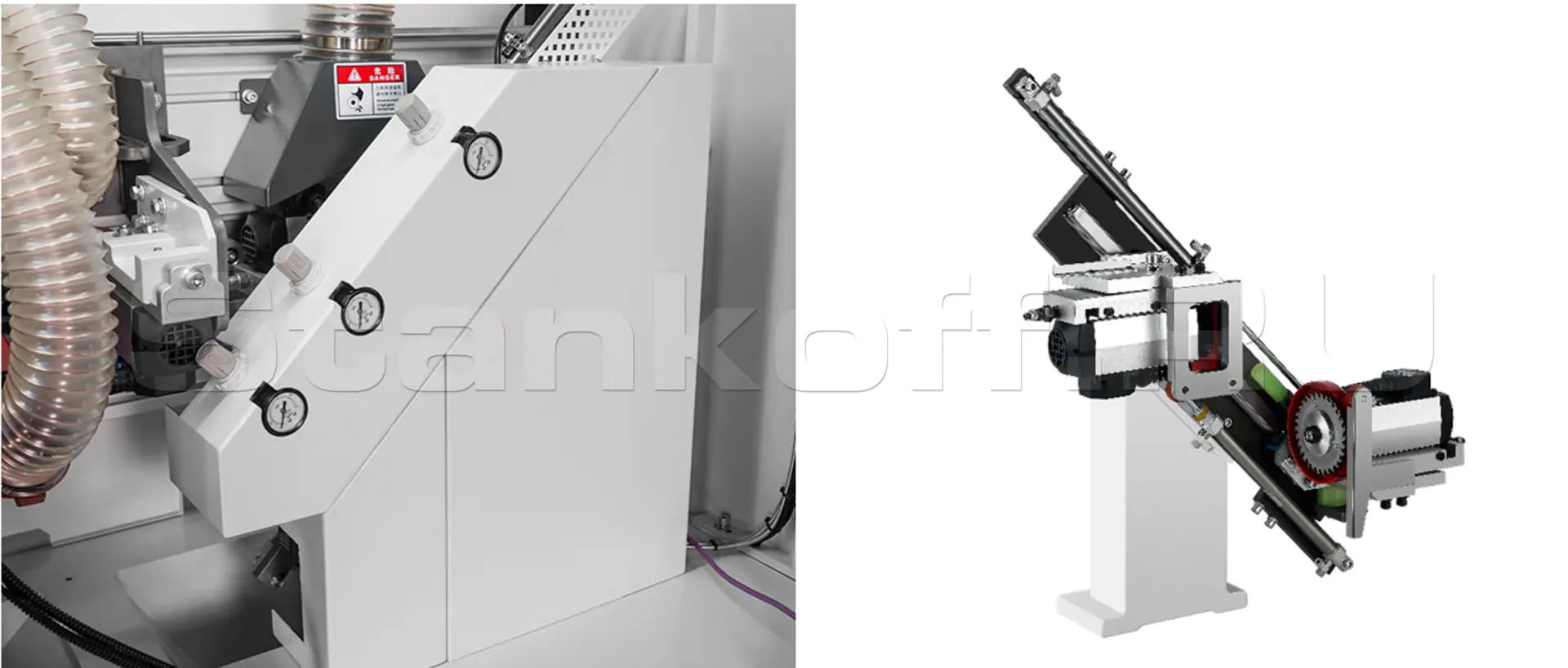

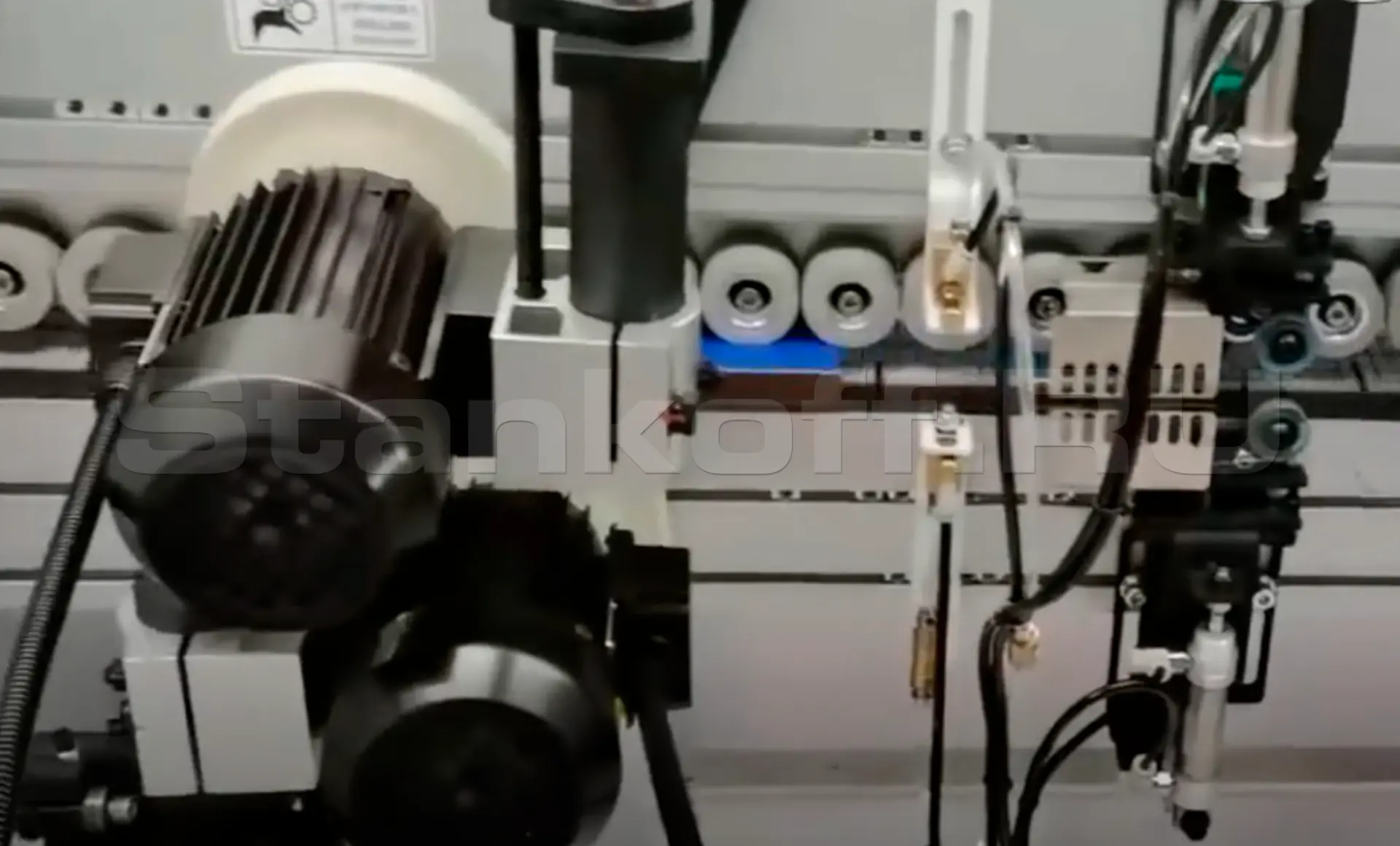

Торцевые снятия свесов

Узел предназначен для автоматической обрезки излишков кромочного материала с переднего и заднего торцов заготовки. Высокоскоростной шпиндель с пилами малого диаметра обеспечивает точный и чистый рез. Пневматическое позиционирование повышает стабильность обработки коротких и толстых деталей, а автоматическая смазка направляющих снижает износ механизмов.

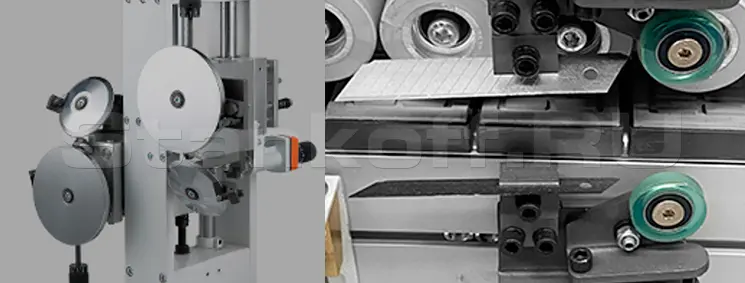

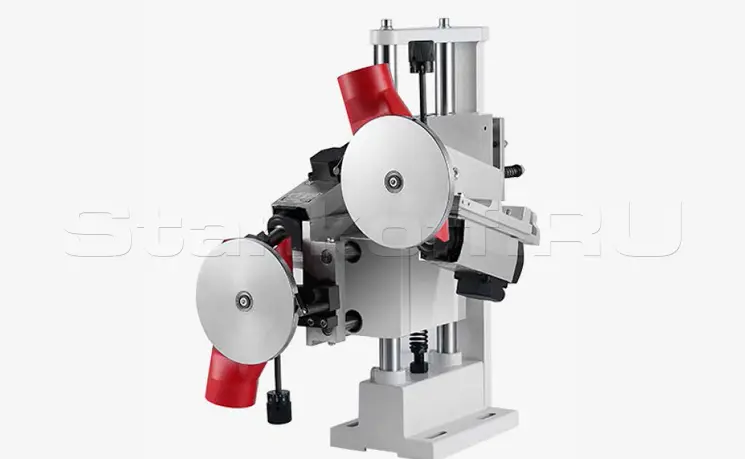

Фрезерные узлы для грубого и чистового снятия свесов

• Узел грубого фрезерования удаляет основные излишки кромочного материала с верхней и нижней сторон заготовки, обеспечивая точную и равномерную обрезку свесов.
• Узел чистового фрезерования выполняет окончательную обработку кромки, формируя плавное радиусное скругление (R-профиль). Обеспечивает гладкие края и аккуратное прилегание кромочного материала к поверхности заготовки.

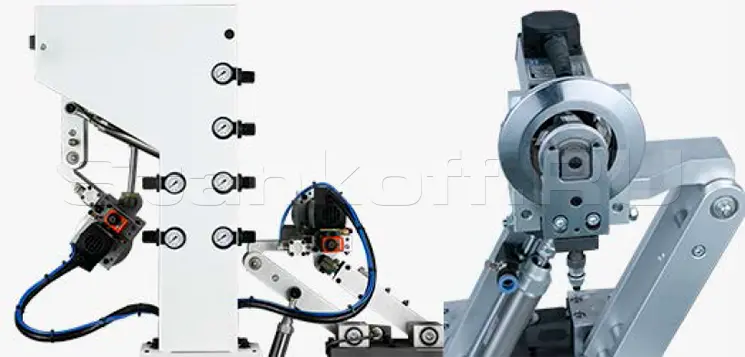

Узел обкатки углов

Узел скругляет острые углы кромки, придавая мебели эстетичный вид, повышая безопасность и снижая риск отслаивания кромочного материала. Оснащён двумя двигателями мощностью по 0,37 кВт (18 000 об/мин) и копировальными фрезами R2 с 6 режущими зубьями для точной и гладкой обработки углов.

Радиусная и плоская цикля

Узел обеспечивает финишную обработку кромочного материала после фрезерования. Радиусная цикля удаляет следы фрез и мелкие неровности, формируя гладкий радиусный профиль. Плоская цикля удаляет остатки клея с поверхности заготовки, обеспечивая чистоту клеевого шва и аккуратный внешний вид готовой детали.

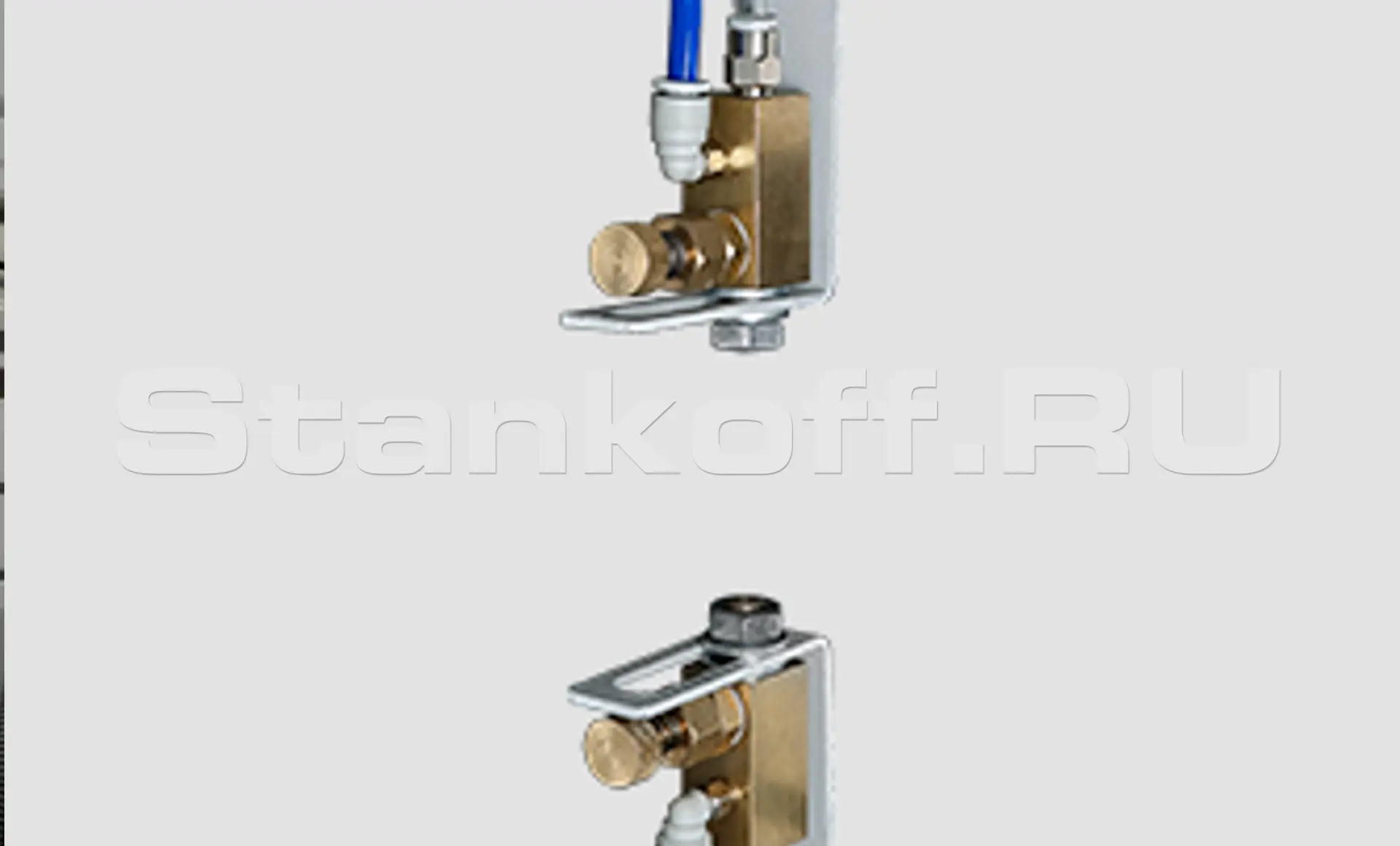

Система нанесения очистительной жидкости

Разделительная жидкость наносится перед узлом предварительного фрезерования и предотвращает прилипание излишков клея к поверхности детали.

Узел полировки

Финальный узел кромкооблицовочного станка, создающий исходный глянец кромки.

Характеристики

Параметры обработки
Мин. длина панели, мм	150
Мин. ширина панели, мм	60
Толщина панели, мм	10 – 60
Толщина кромочного материала, мм	0,4-3
Скоростные характеристики
Максимальная скорость подачи, м/мин	16-23
Общие характеристики
Операции	грубое-тонкое снятие свесов; обкатка углов; подача разделительной жидкости; полировка; предварительный нагрев кромки; прифуговка; радиусная циклевка; торцовка; циклевка плоская
Давление воздуха, МПа	0,6
Макс. мощность, кВт	17
Узел предварительного фрезерования
Количество двигателей, шт	2
Мощность двигателя, кВт	2,2
Частота вращения, об/мин	12000
Количество фрез, шт	2
Клеевой узел
Мощность клеевой ванны, кВт	0,75
Узел фрезерования свесов
Количество двигателей, шт	2
Мощность двигателя, кВт	0,75
Скорость вращения двигателя, об/мин	18000
Узел чистового фрезерования свесов
Количество двигателей, шт	2
Мощность двигателя, кВт	0,75
Скорость вращения двигателя, об/мин	18000
Узел обкатки углов
Количество двигателей, шт	2
Мощность двигателя, кВт	0,37
Скорость вращения двигателя, об/мин	18000
Количество фрез, шт	2
Узел полировки
Количество дисков, шт	2
Количество двигателей, шт	2
Мощность двигателя, кВт	0,37
Габаритные размеры
Габаритные размеры станка, мм	7532 × 830 × 1700
Вес, кг	3900

Комплектация

Энкодер / ПЛК AirTAC (Тайвань)
Пневмоцилиндры, блоки подготовки воздуха, реле давления, регулирующие и электромагнитные клапаны AirTAC (Тайвань) / EMC (Китай)
Линейные направляющие TBI (Тайвань)
Реле, контакторы, концевые выключатели Schneider Electric (Франция)
Двигатели узлов TQS (Китай)
