Станок для обработки токопроводящих шин 3 в 1 с ЧПУ JPMX-303ESK

Name: Станок для обработки токопроводящих шин 3 в 1 с ЧПУ JPMX-303ESK
Price: 1500000 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 9

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: JPMX-303ESK
Усилие прессования, кН: 300
Диаметр отверстия, мм: 4.3 – 25
Макс. толщина заготовки, мм: 12
Макс. ширина заготовки, мм: 160
Макс. толщина заготовки, мм: 12

Все характеристики

1 500 000 ₽

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Универсальный станок с ЧПУ для комплексной обработки медных и алюминиевых токопроводящих шин JPMX-303ESK. Оборудование объединяет три ключевые операции: пробивку, резку и гибку – в одной жесткой моноблочной конструкции. Возможность одновременной или последовательной работы модулей сокращает производственный цикл, повышает производительность и позволяет быстро изготавливать шины различных типоразмеров для электротехнического оборудования. Режим работы можно настроить для выполнения различных операций: тиснение, прессование кабельных разъемов, скручивание и т. д.

Токопроводящая шина – это элемент электрической системы, предназначенный для передачи тока между различными компонентами промышленного электрооборудования: выключателями, контакторами, генераторами, трансформаторами, разъединителями и другими устройствами. Допустимая токовая нагрузка шины напрямую зависит от её сечения.

Операции

Штамповка

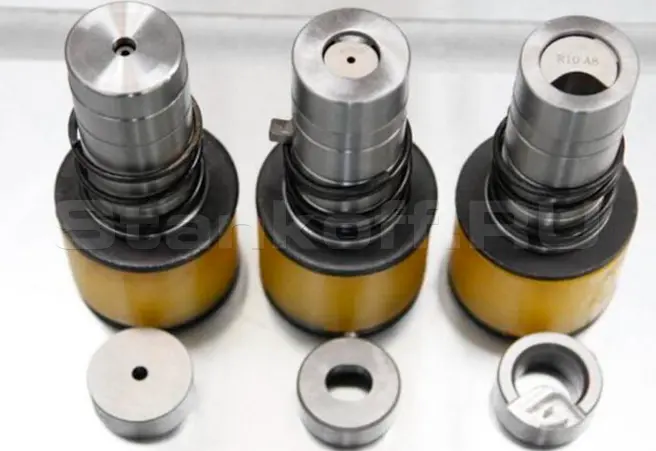

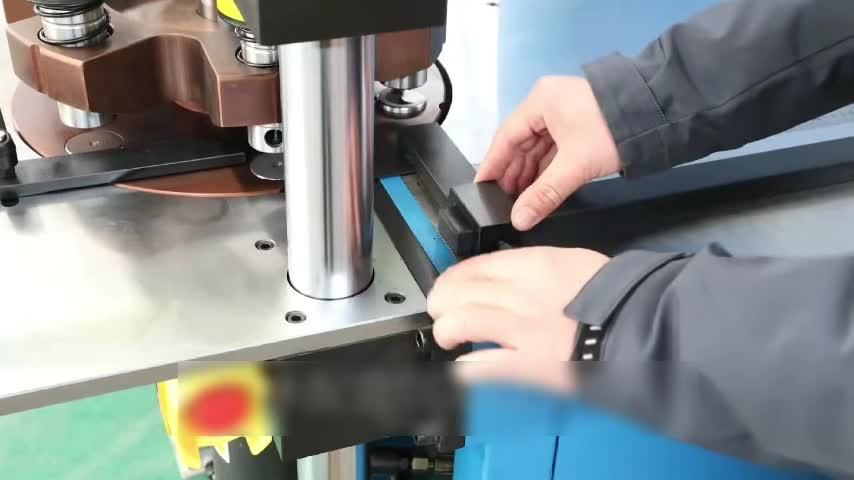

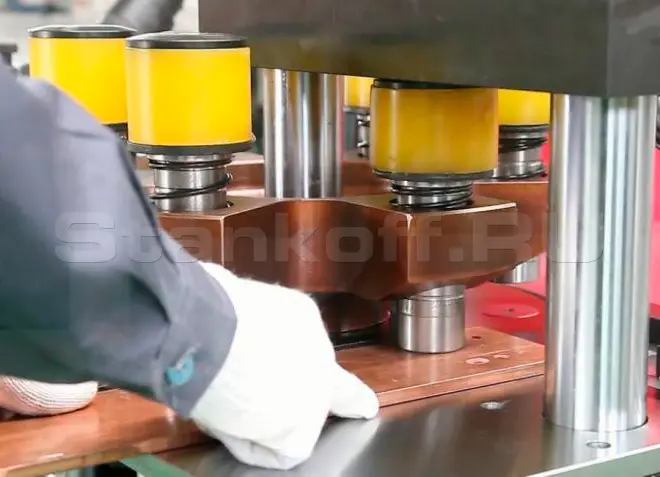

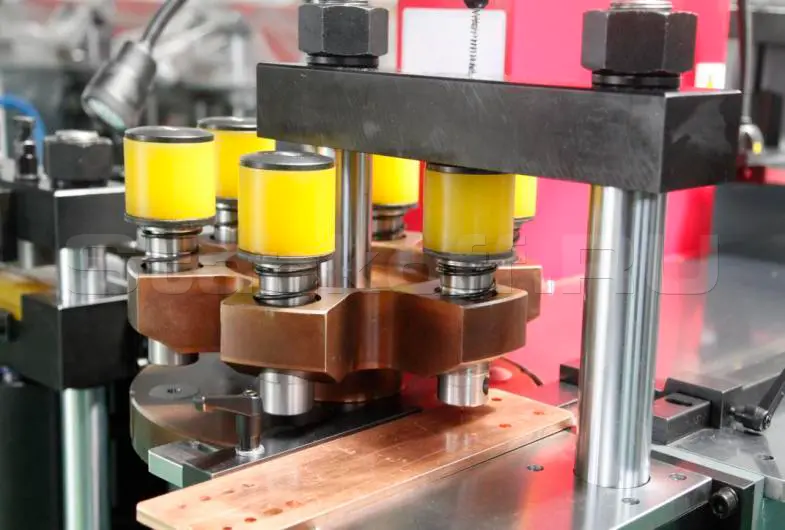

Револьверная голова оснащена 6-ю комплектами штампов различных размеров, благодаря чему отсутствует необходимость частой замены штампов. Три способа позиционирования заготовки: с помощью линейки, направляющих штифтов и подсветки. Штамповка выполняется без следов прижима и вмятин на поверхности токопроводящей шины. Возможна установка специальных штампов для нестандартных отверстий, включая квадратные и продолговатые отверстия. Управление осуществляется при помощи ножной педали и ручной кнопки.

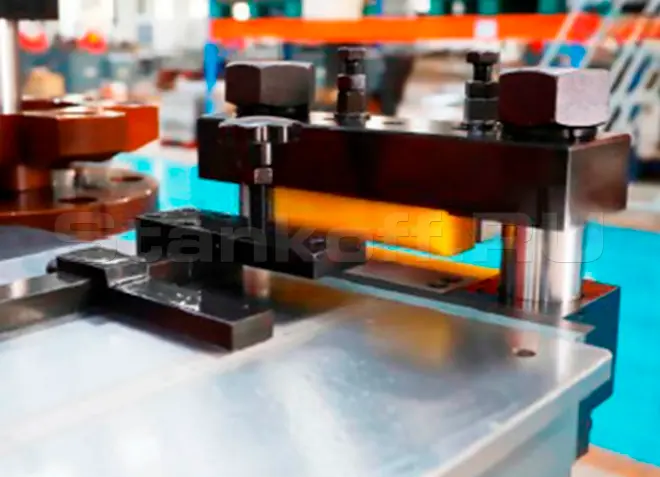

Резка

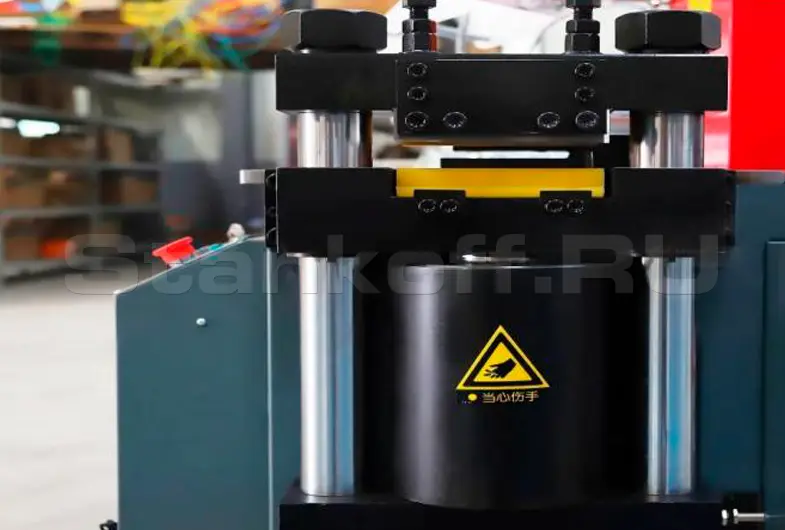

Узел резки обеспечивает ровный чистый срез без заусенцев, провисания и лишних отходов. Двухстоечная конструкция предотвращает деформацию углов шины, а управление возможно как с ножной педали, так и с кнопки.

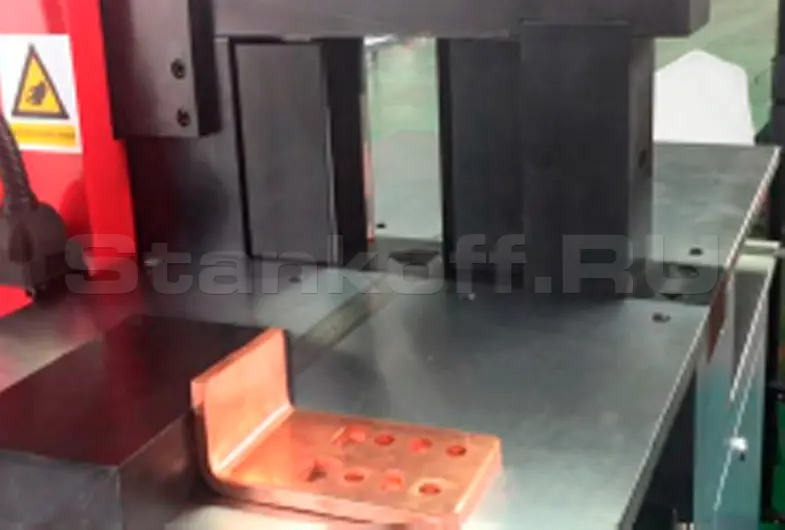

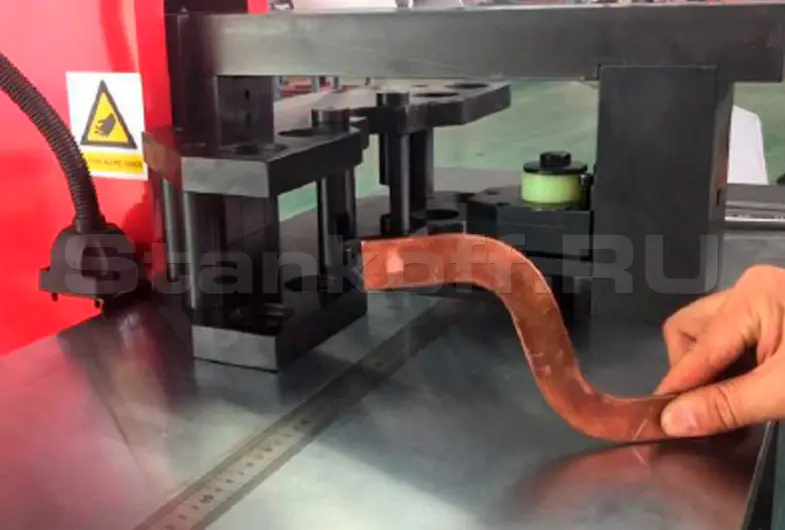

Гибка

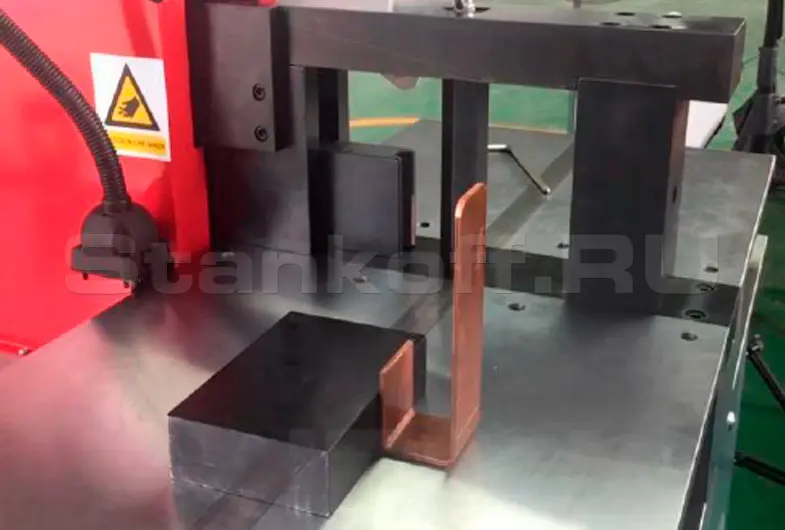

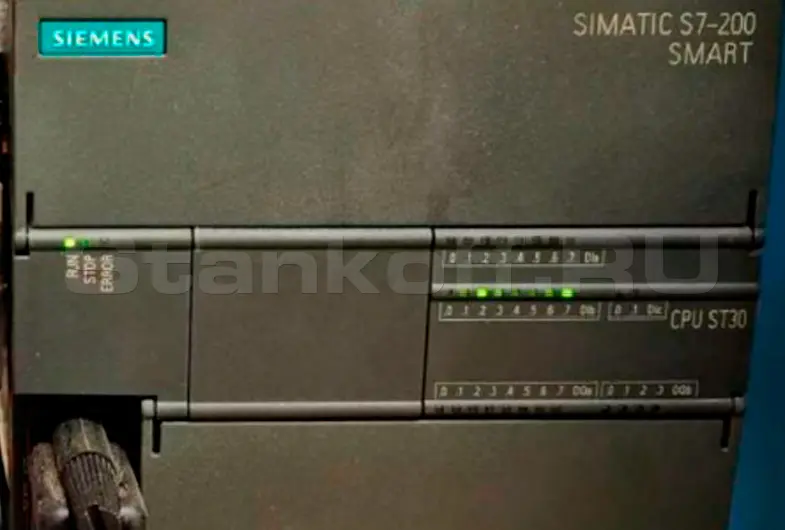

Сменные матрицы позволяют выполнять горизонтальную и вертикальную гибку шин, а также U-образные изгибы. Управление осуществляется через PLC: оператор задаёт толщину медной шины, угол, высоту и длину детали, в том числе для Z-образной гибки. Точность угла гибки — ±1°, повторяемость — ±0,3°.

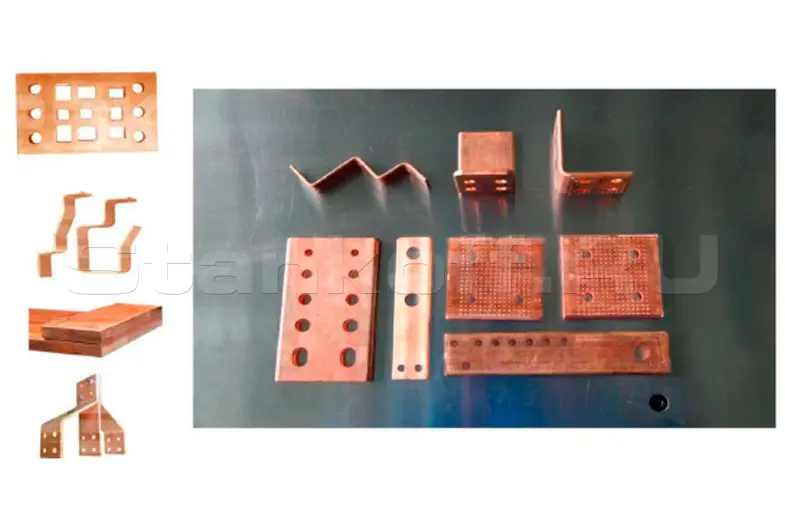

Виды гибки

Характеристики

Штамповка
Усилие прессования, кН	300
Диаметр отверстия, мм	4.3 – 25
Макс. толщина заготовки, мм	12
Макс. ширина заготовки, мм	160
Резка
Макс. толщина заготовки, мм	12
Макс. ширина заготовки, мм	160
Вертикальная гибка
Усилие прессования, кН	300
Макс. толщина заготовки, мм	12
Макс. ширина заготовки, мм	160
Горизонтальная гибка
Макс. ширина заготовки, мм	100
Максимальный угол гиба, °	90
Общие параметры
Операции	гибка; резка; штамповка
Количество двигателей, шт	3
Точность гиба, °	±1
Повторяемость гибки, °	±0,3
Габаритные размеры станка, мм	1780 × 1400 × 1300
Вес, кг	1400
