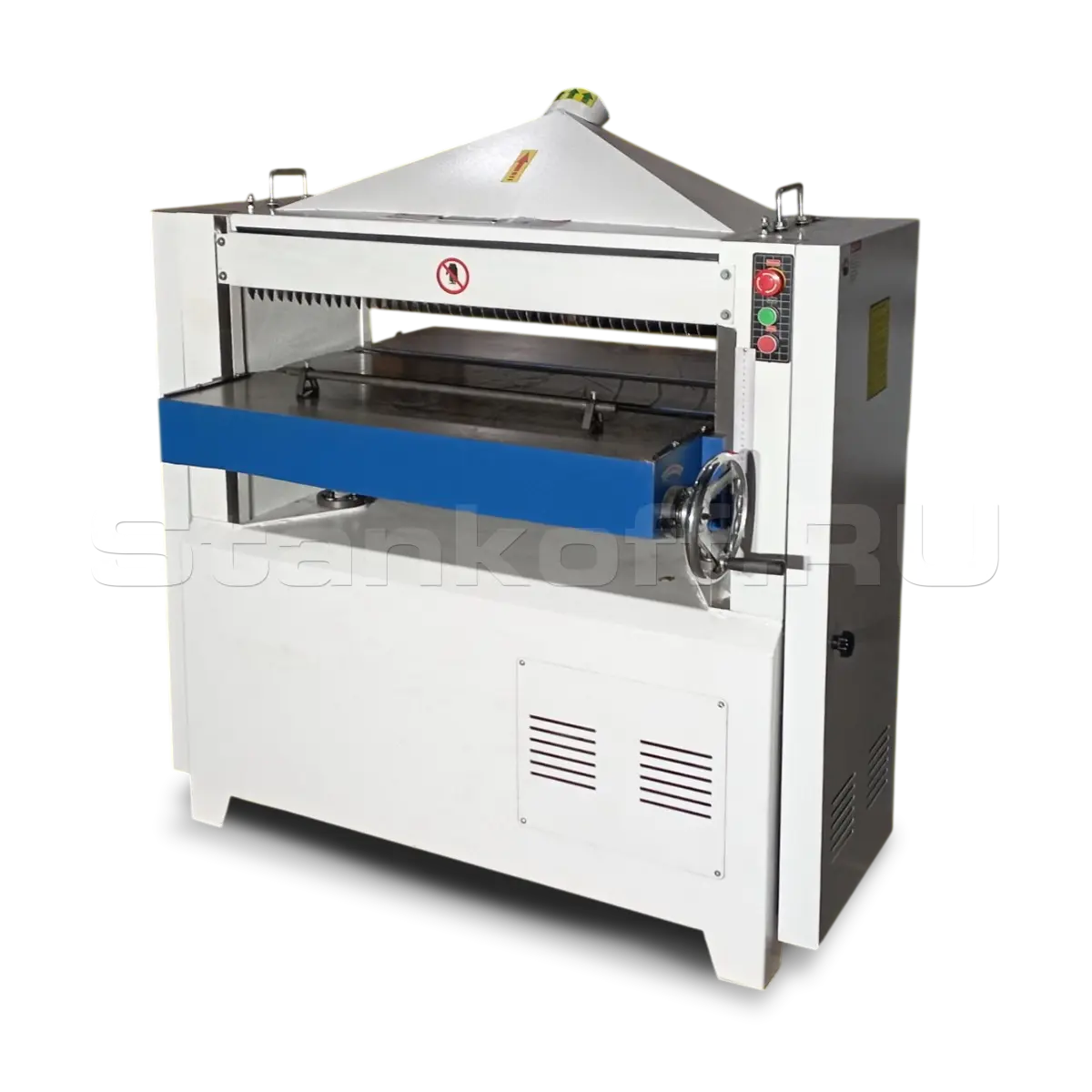

Рейсмусовый станок МВ108АL
/ 7
Краткие характеристики
Артикул
МВ108АL
| Максимальная ширина обрабатываемой детали, мм | 840 |
| Максимальная толщина обрабатываемой детали, мм | 220 |
| Минимальная толщина обрабатываемой детали, мм | 8 |
| Минимальная длина обрабатываемой детали, мм | 220 |
| Макс. толщина снимаемого слоя, мм | 4 |
| Скорость подачи материала, м/мин | 8; 10 |
| Частота вращения строгального барабана, об/мин | 4850 |
| Количество ножей на валу, шт | 4 |
| Мощность электродвигателя, кВт | 7,5 |
| Напряжение, В | 380 |
| Габариты, мм | 1150 × 860 × 1200 |
| Транспортные габариты, мм | 1200 × 800 × 1250 |
| Масса, кг | 510 |
Конструктив
Станок предназначен для рейсмусового строгания досок, брусков и щитов шириной до 840 мм с точной обработкой заготовки по заданной толщине.
- Ширина рабочего стола 840 мм — позволяет обрабатывать широкие доски, бруски и щитовые заготовки.
- Секционный подающий вал — обеспечивает одновременную подачу заготовок разной толщины с перепадом до 5 мм.
- Гладкие ролики в рабочем столе — облегчают прохождение материала и снижают риск застревания заготовки во время строгания.
- Массивная станина — повышает жесткость конструкции и обеспечивает стабильную работу станка при нагрузке.
- Мощные электродвигатели — позволяют снимать слой материала толщиной до 5 мм за один проход.
- Удобная настройка толщины обработки — положение стола регулируется маховиком по шкале.

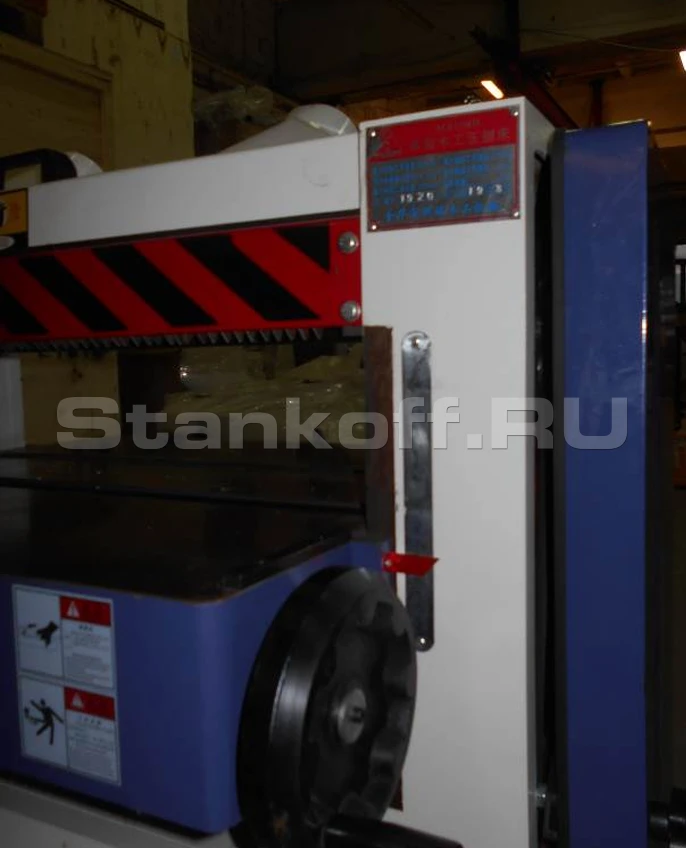

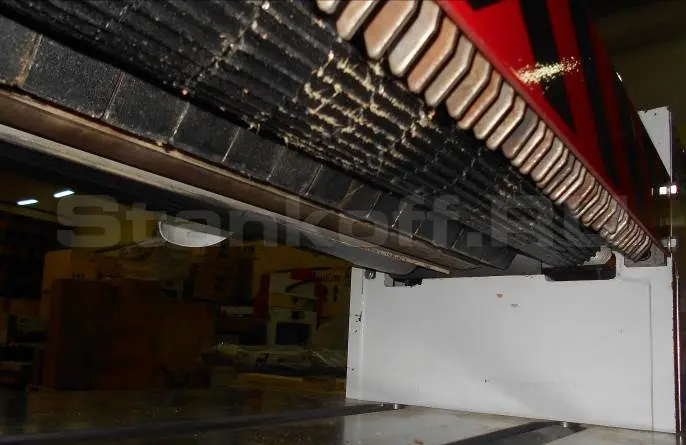

- Когтевая защита — предотвращает обратный выброс заготовки и повышает безопасность оператора.
Конструктивные особенности
Надежная конструкция
• Литые подшипниковые опоры
• Литая станина обеспечивает жесткость конструкции и стабильную работу станка при строгании. Подпружиненные подшипниковые опоры верхних прижимных вальцов равномерно фиксируют заготовку во время подачи, а регулировочные винты позволяют настроить прижимные и подающие ролики под материал. Клиноременная передача ножевого вала расположена в удобном месте для контроля и обслуживания.
• Литая станина обеспечивает жесткость конструкции и стабильную работу станка при строгании. Подпружиненные подшипниковые опоры верхних прижимных вальцов равномерно фиксируют заготовку во время подачи, а регулировочные винты позволяют настроить прижимные и подающие ролики под материал. Клиноременная передача ножевого вала расположена в удобном месте для контроля и обслуживания.

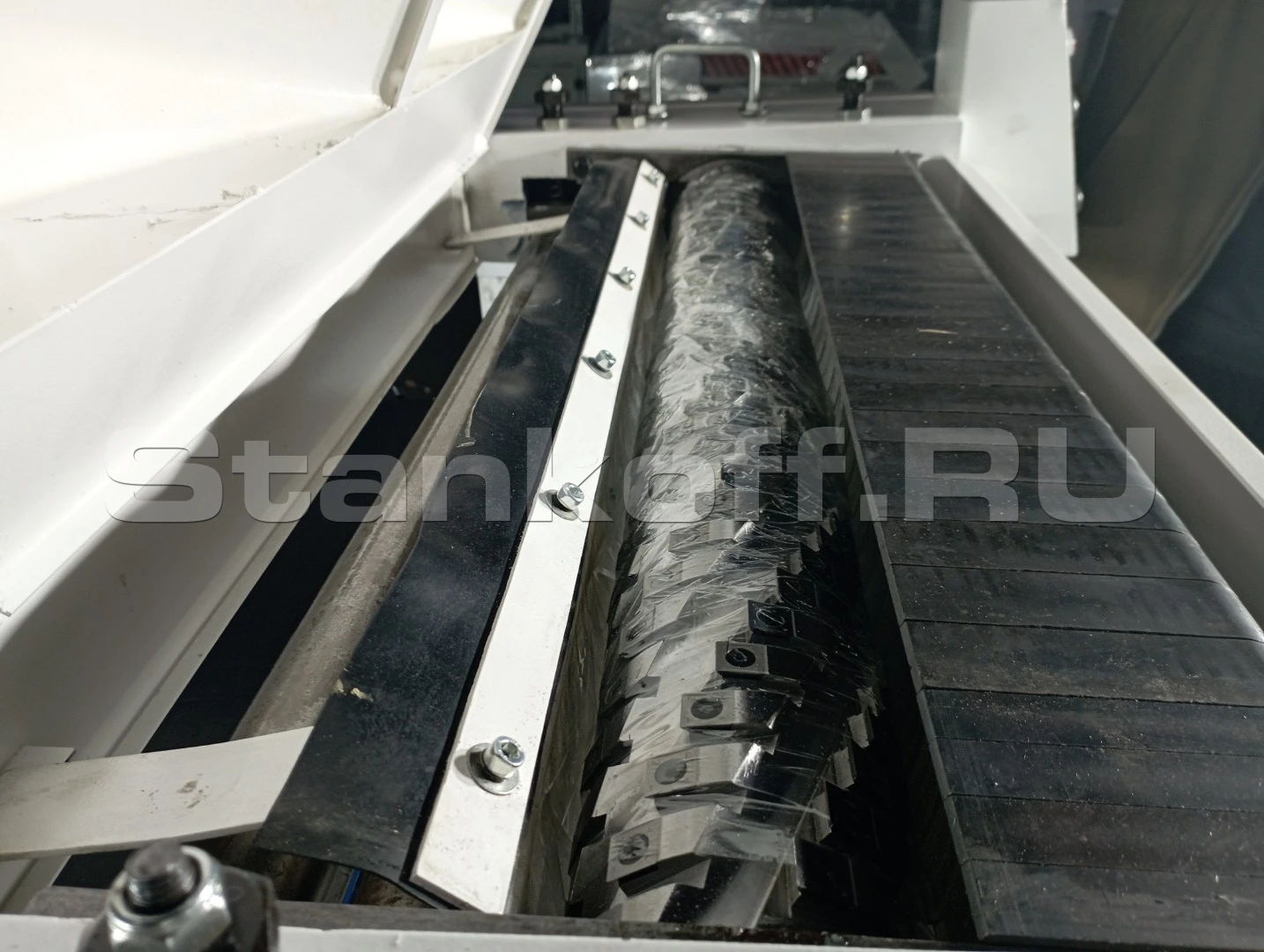

Ножевой вал
Станок отличается удобством доступа к ножевому валу, что упрощает его перенастройку, а также переточку, смену и выставление ножей.

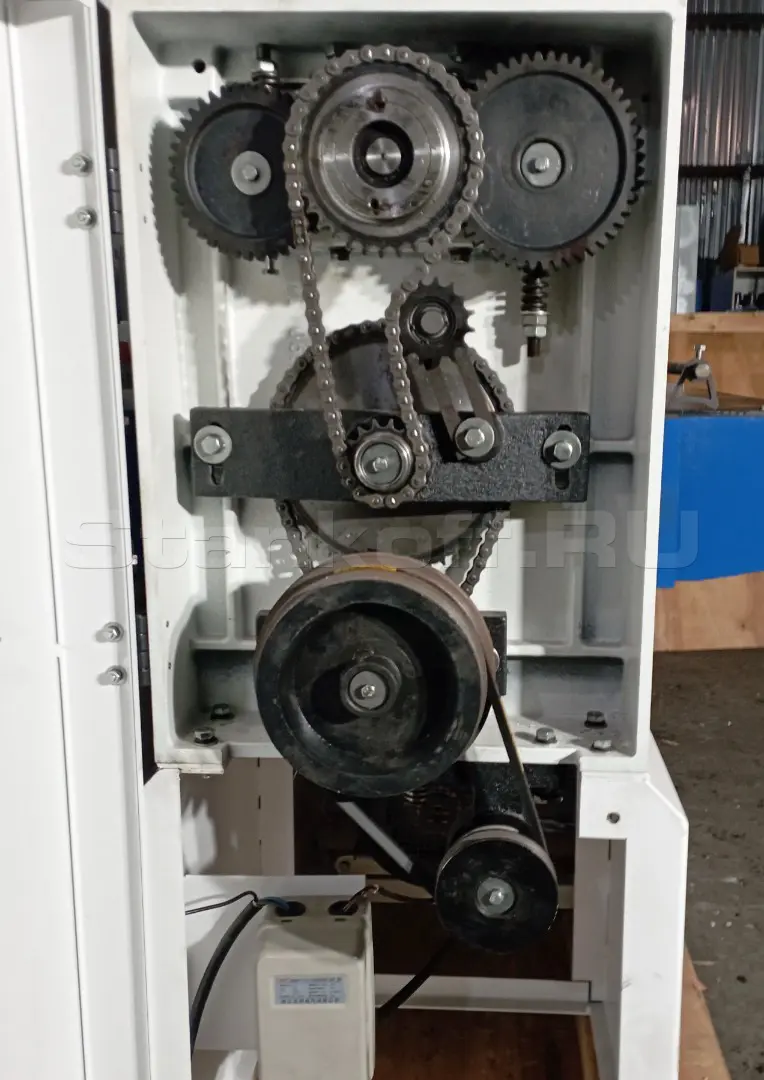

Единый приводной двигатель

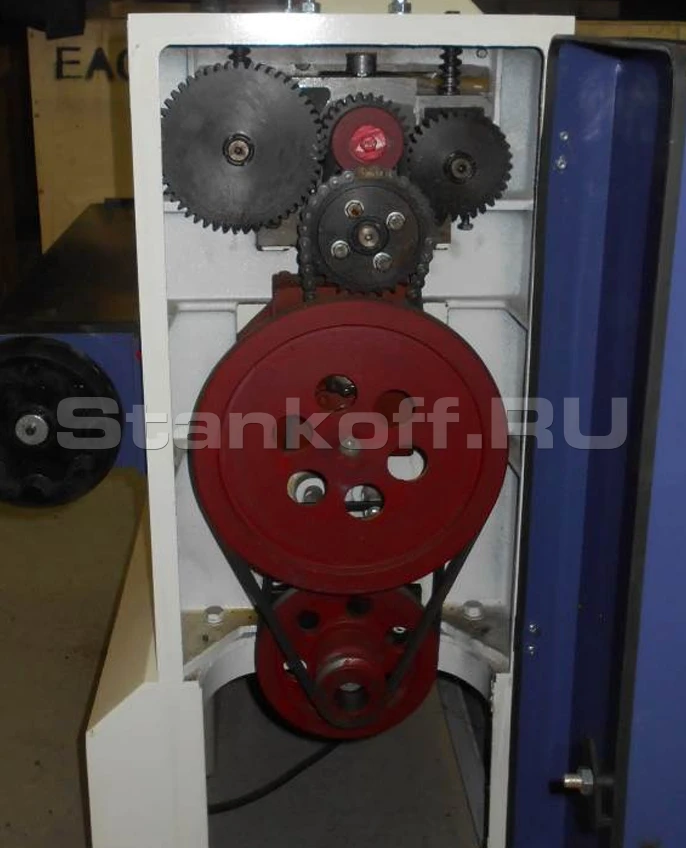

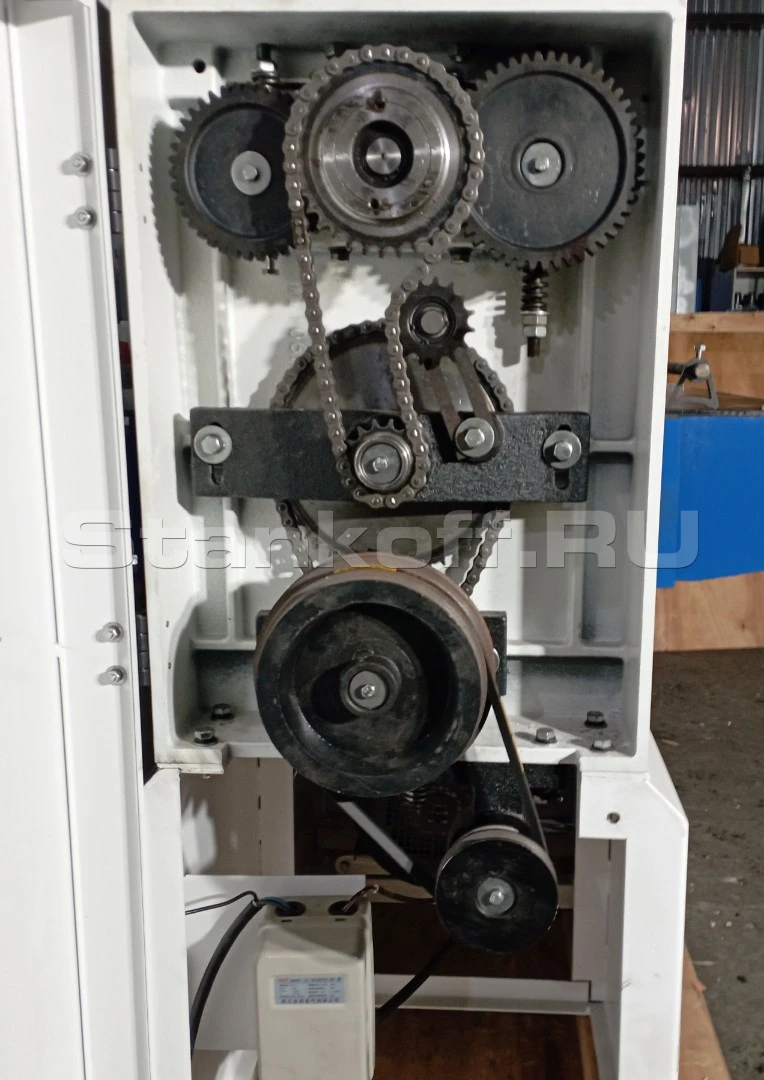

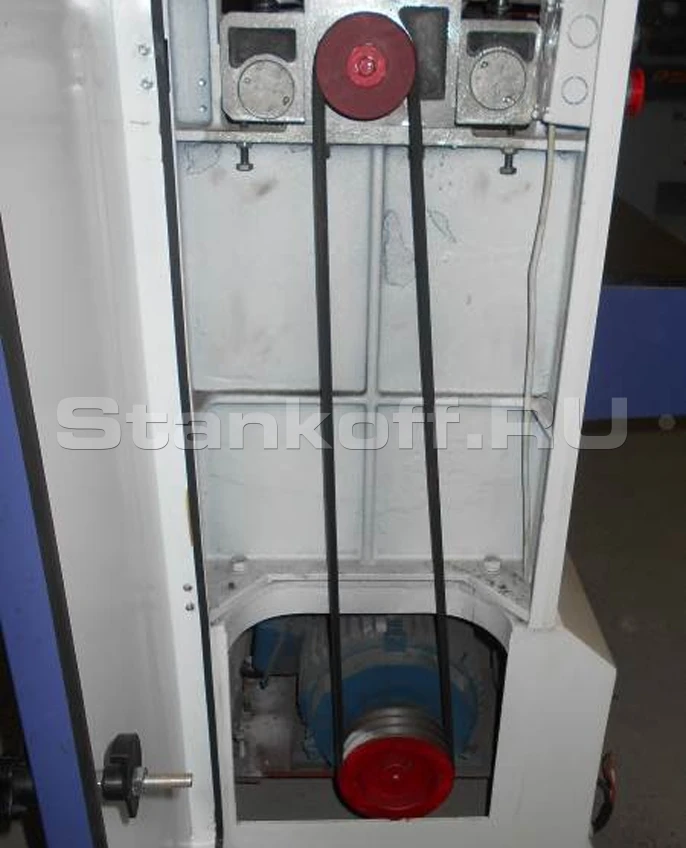

И ножевой вал, и подающие вальцы имеют привод от одного двигателя через систему клиноременных передач и шестерен. Данная конструкция снижает энергоемкость станка и обеспечивает синхронизацию подачи.

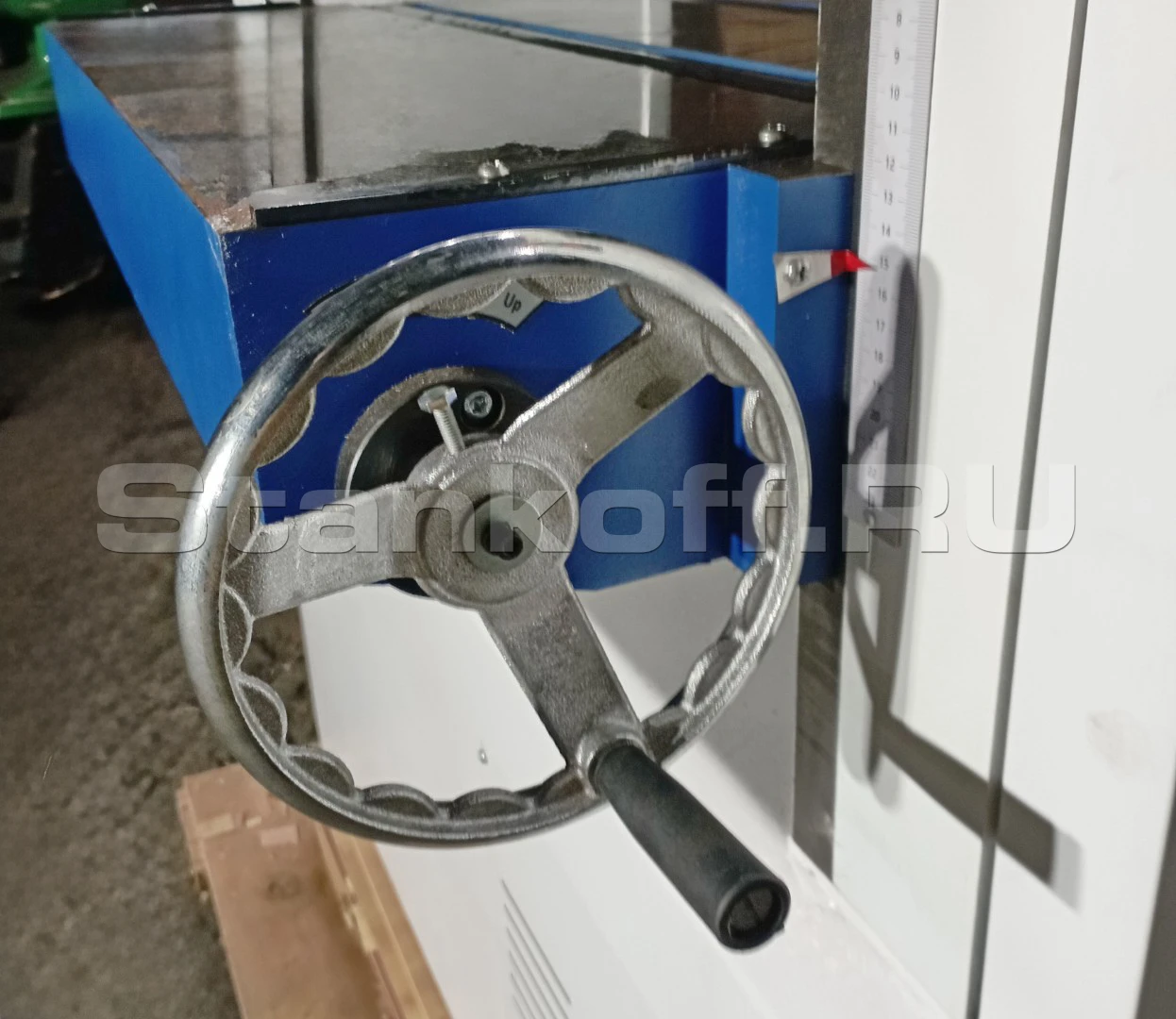

Механизм подъема стола
Механизм подъема рабочего стола осуществляется с помощью ручного маховика на подъемных винтах, что позволяет точно выставить высоту обработки по шкале. Данный механизм прост и надежен в эксплуатации.

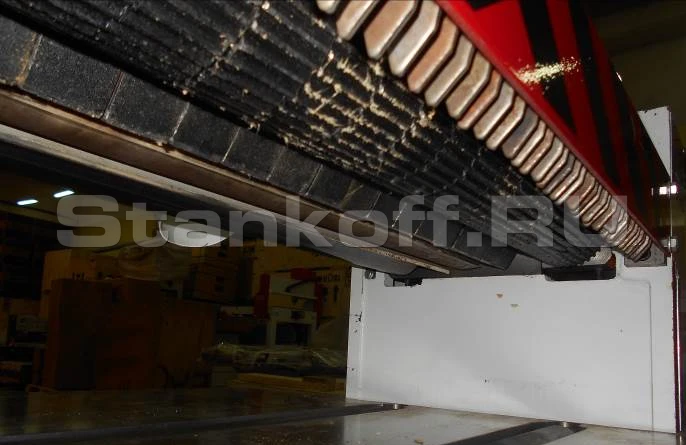

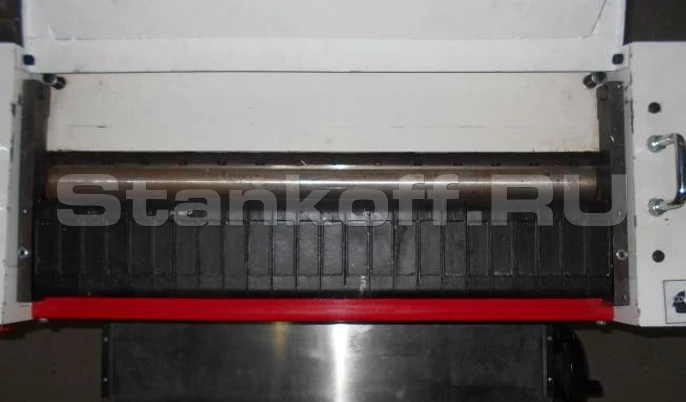

Секционные подающие и прижимные вальцы
Верхние секционные подающие и прижимные вальцы позволяют параллельно (за один проход) обрабатывать заготовки разной толщины.
Характеристики
| Максимальная ширина обрабатываемой детали, мм | 840 |
| Максимальная толщина обрабатываемой детали, мм | 220 |
| Минимальная толщина обрабатываемой детали, мм | 8 |
| Минимальная длина обрабатываемой детали, мм | 220 |
| Макс. толщина снимаемого слоя, мм | 4 |
| Скорость подачи материала, м/мин | 8; 10 |
| Частота вращения строгального барабана, об/мин | 4850 |
| Количество ножей на валу, шт | 4 |
| Мощность электродвигателя, кВт | 7,5 |
| Напряжение, В | 380 |
| Габариты, мм | 1150 × 860 × 1200 |
| Транспортные габариты, мм | 1200 × 800 × 1250 |
| Масса, кг | 510 |
