| Контактор переменного тока | Siemens (Германия) |
| Пневмоцилиндр торцовочного узла | SMC (Япония) |
| Промежуточное реле | Omron (Япония) |
| Поворотный энкодер | Autonics (Корея) |
| Программируемый контроллер (PLC) | LS (Корея) |
| Пневматические компоненты | Airtac (Тайвань) |
| Частотный преобразователь | Delta (Тайвань) |
| Промышленный панельный ПК (All-in-One) | SPES TECH (Китай) |
| Высокоскоростной двигатель торцовочного узла | CC MOTOR (Китай) |
| Высокоскоростной двигатель чистового фрезерования | CC MOTOR (Китай) |
| Алмазная фреза для чистовой обработки | |
| Циклевочный алмазный нож для кромки |

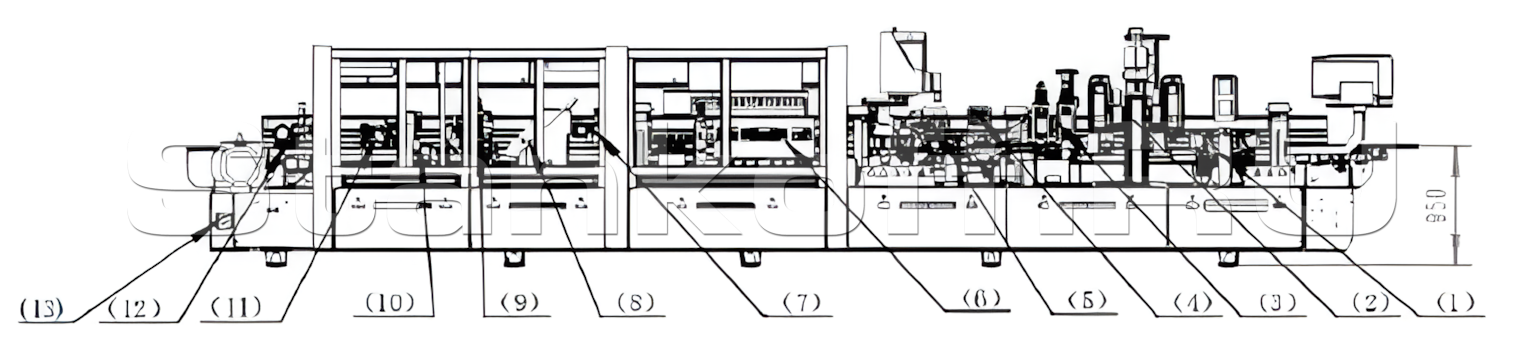

| 1. Предварительное фрезерование | 7. Предварительная черновая обработка кромки |
| 2. Фрезерный узел для снятия свесов | 8. Торцовка |
| 3. Вспомогательный фрезерный узел | 9. Черновая обработка кромки |
| 4. Нанесение клея на панель | 10. Узел обкатки углов |
| 5. Нанесение клея на кромочный материал | 11. Цикля |
| 6. Формование и прижим кромки | 12. Полировка |

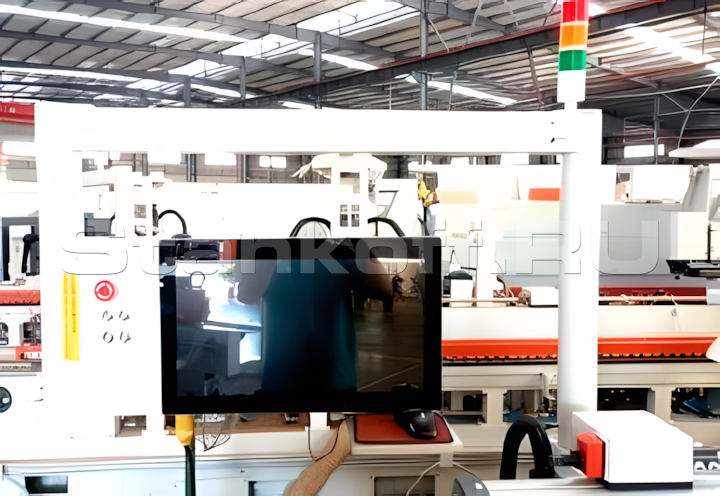

Система управления
Пользовательский интерфейс автоматического кромкооблицовочного станка выполнен на базе промышленной сенсорной панели 21,5″ с ёмкостным экраном, памятью 4 ГБ и накопителем 64 ГБ под управлением Windows 10. Система поддерживает сетевое подключение и открытые интерфейсы данных, а управление функциями и PLC реализовано в режиме «одной кнопки» для простоты и удобства эксплуатации.
Система нанесения разделительной жидкости
Перед этапом предварительного фрезерования на панель на её верхнюю и нижнюю поверхности распыляется разделительный состав, предотвращающий прилипание клея к поверхности материала.

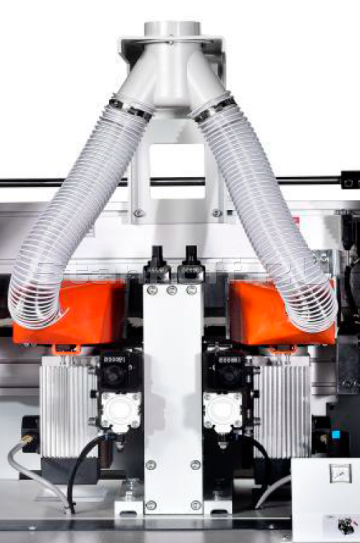

Узел предварительной фрезеровки
Используются два высокочастотных двигателя мощностью по 2,2 кВт, обеспечивающих чистовое фрезерование. Это позволяет эффективно устранить сколы, снизить выраженность клеевого шва и добиться более аккуратного и эстетичного качества кромкооблицовки.
Фрезерный узел для снятия свесов
Фрезерный узел оснащён двигателем мощностью 9 кВт и включает встречные и попутные фрезы. Все фрезы выполнены из алмазного материала, что обеспечивает повышенную износостойкость и низкий уровень шума. Сервоуправление позволяет с экрана панели оператора одним нажатием выполнять регулировку положения фрез по осям вперёд/назад и вверх/вниз, обеспечивая интеллектуальное управление без ручной настройки и высокую производительность.

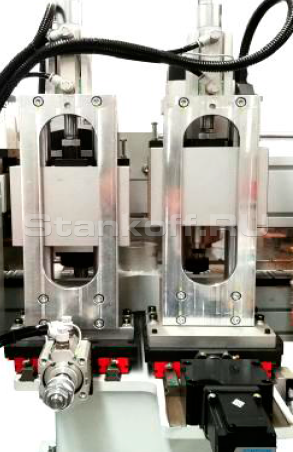

Вспомогательный фрезерный узел
Выполняет чистовое фрезерование профиля, обеспечивая более точную геометрию и эстетичный внешний вид кромки.
Узел нанесения клея
Клей автоматически подаётся из системы забора в узел быстрого предварительного расплава, после чего через него поступает в клеевой бак. Преимущество верхнего расположения клеевого бака — отсутствие карбонизации клея, более стабильная работа узла и минимальная клеевая линия, что повышает качество кромкооблицовки.
Пресс-группа
Формование и прижим кромки выполняются мягким прижимным узлом с плавающей системой многороликового прижима, обеспечивающей точное прилегание и надёжное приклеивание. Запатентованная конструкция формирует профиль за один проход без ручной настройки; выбор формы осуществляется с панели управления с автоматической перенастройкой узла.
Предварительная черновая обработка кромки
Предварительная черновая обработка кромки выполняется данным узлом путём первичного фрезерования верхнего свеса кромочного материала, что снижает нагрузку на последующие узлы обработки и обеспечивает более стабильное и аккуратное качество кромкооблицовки.
Торцовка
Торцовочный узел оснащён двумя двигателями — для передней и задней торцовки, предназначенными для выравнивания торцов кромочного материала. Узел использует специальные пильные диски, обеспечивающие более ровную и чистую поверхность реза.
Черновая обработка кромки
Выполняется узлом с прямыми фрезами, предназначенными для удаления излишков кромочного материала. Основная функция — фрезерование выступающего кромочного материала на верхней поверхности панели, в том числе при обработке профильных и фигурных участков.

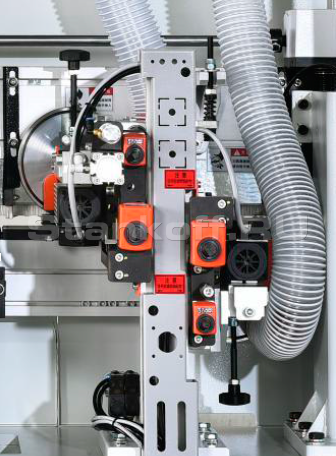

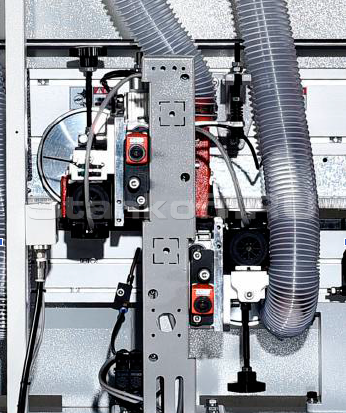

Узел обкатки углов
Оснащён независимой системой позиционирования и верхним и нижним механизмами обработки, обеспечивающими формирование точного радиуса. Регулировка вылета осуществляется по линейным направляющим, что гарантирует высокую точность и стабильную работу при длительной эксплуатации.

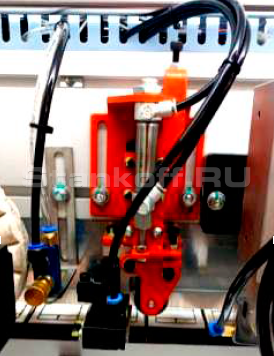

Узел циклевки
Обеспечивает автоматическое удаление излишков клея и остатков кромочного материала с поверхности панели после кромкооблицовки, делая поверхность более ровной и чистой.

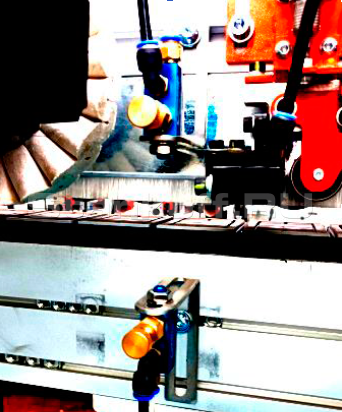

Распыление очищающего состава
Система очистки и нейтрализации антиадгезионного состава.

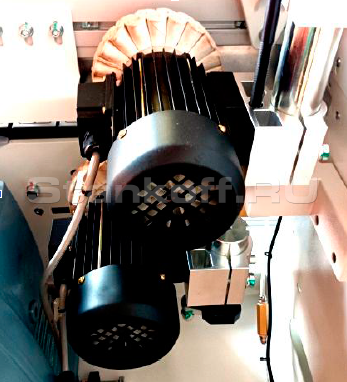

Полировка
Полировка, это финальная обработка на кромкооблицовочном станке. Полировальный узел придает блеск на толстых кромках, убирает излишки клея и сглаживает обработанную фрезами тонкую кромку.
| Параметры обработки | |
| Мин. длина панели, мм | 300-450 |
| Мин. ширина панели, мм | 150 |
| Мин. толщина панели, мм | 18-22 |
| Макс. толщина панели, мм | 22 |
| Толщина кромочного материала, мм | 0,52-0,54 |
| Тип кромочного материала | ПВХ |
| Скоростные характеристики | |
| Скорость подачи, м/мин | 9/13 |
| Общие характеристики | |
| Рабочее давление воздуха, МПа | 0,6 |
| Мощность привода подачи, кВт | 7,5 |
| Общая мощность, кВт | 56 |
| Узел предварительной фрезеровки | |
| Мощность, кВт | 2,2 |
| Количество двигателей, шт | 2 |
| Узел фрезеровки | |
| Мощность, кВт | 9 |
| Габаритные размеры | |
| Длина, мм | 9852 |
| Ширина, мм | 1200 |
| Высота, мм | 2000 |
| Вес, кг | 4500 |
