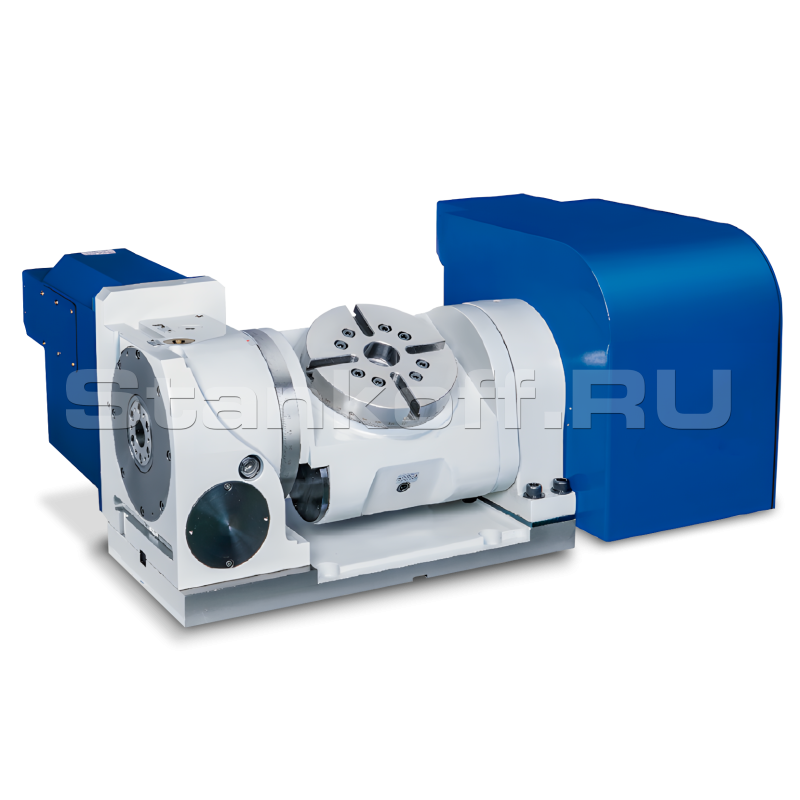

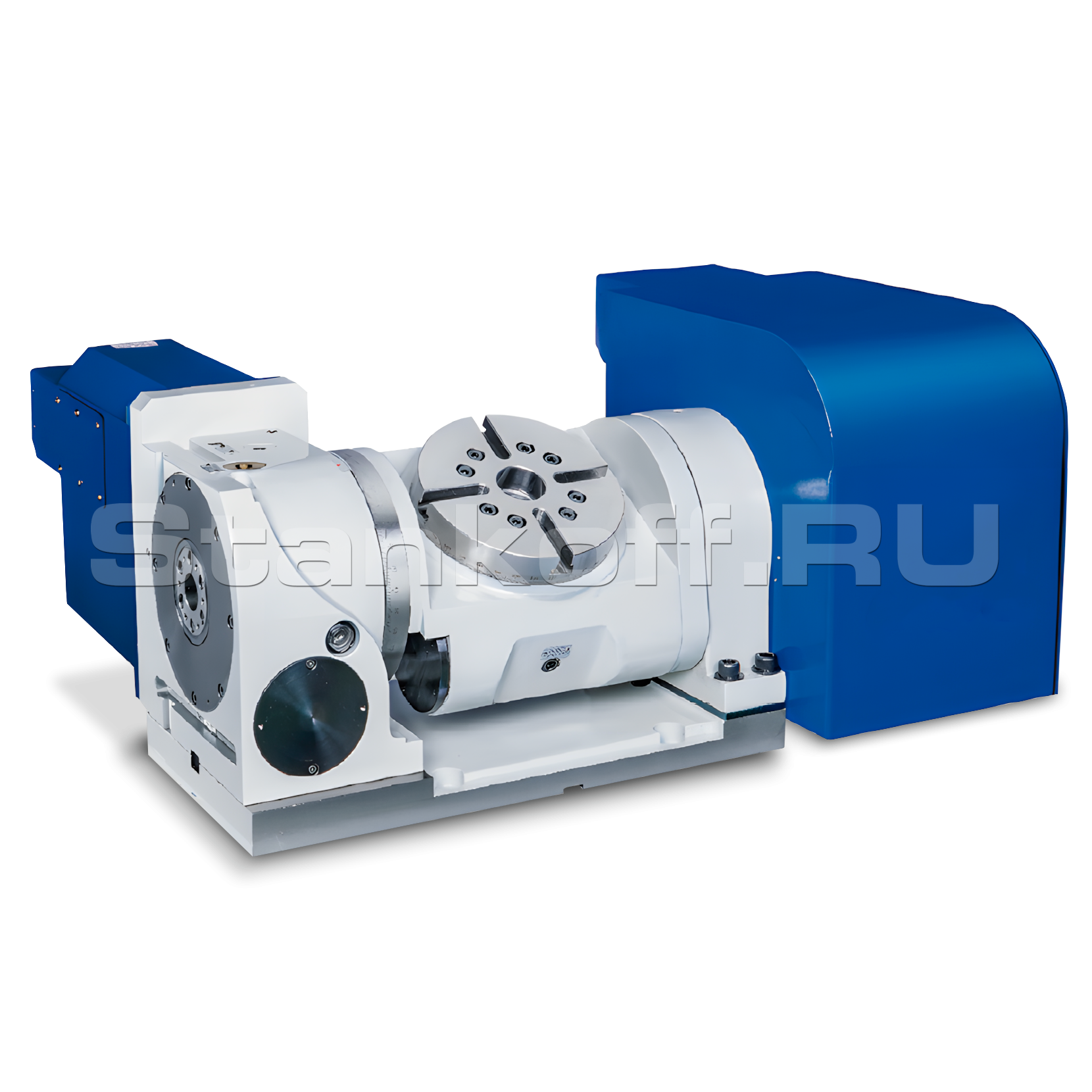

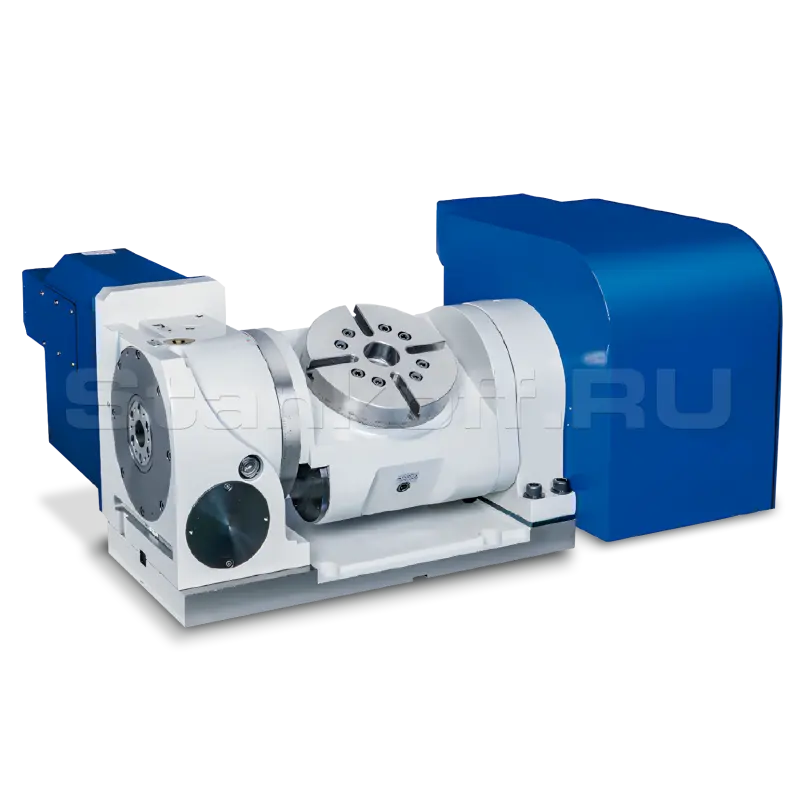

Наклонно-поворотный стол с ЧПУ TDNC-210

Name: Наклонно-поворотный стол с ЧПУ TDNC-210
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул TDNC-210

Диаметр стола, мм	210
Диаметр центрального отверстия стола, мм	40H7
Сквозной диаметр центрального отверстия, мм	40
Высота стола, мм	240/170
Ширина Т-образного паза, мм	12H7
Макс. рабочий ход, мм	260
Ширина направляющей планки, мм	18H7
Крутящий момент зажима, кг-м	60
Передаточное отношение	1:90
Макс. скорость (при 2000 об/мин двигателя), об/мин	22,2
Минимальный угол установки, °	0,001
Диапазон углов наклона, град.	±110
Точность позиционирования (индексации), сек.	60
Повторяемость, сек.	6
При пневмозажиме (5–7 кг/см²), кг-м	60
Горизонтальная нагрузка, кг	65
Нагрузка при наклоне (0–90°), кг	50
Осевое усилие (F), Н (кгс)	7000
Изгибающий момент горизонтальный (F × L), Н·м (кгс·м)	300
Изгибающий момент вертикальный (F × L), Н·м (кгс·м)	350
Допустимый крутящий момент червячной передачи, Н·м (кгс·м)	170
Допустимый момент инерции, кг·м²	0,25
Вес стола (без двигателя), кг	145

Все характеристики

Уточнить наличие

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Наклонно-поворотный стол с ЧПУ TDNC-210 — это устройство, обеспечивающее станку дополнительные оси движения, что значительно расширяет его технологические возможности. Благодаря управляемому наклону и повороту стола можно выполнять обработку под различными углами и в нескольких плоскостях без переустановки заготовки, а также расширять номенклатуру выполняемых изделий, включая детали со сложной геометрией.

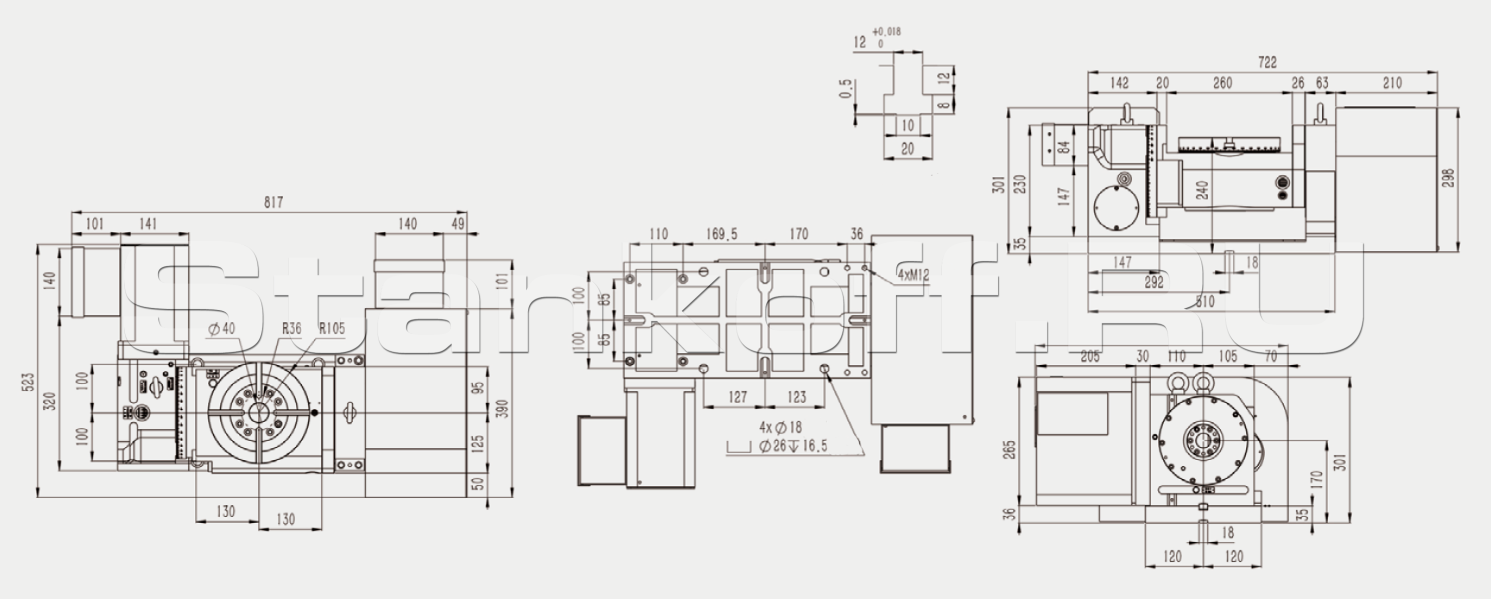

Рабочая область

Характеристики

Диаметр стола, мм	210
Диаметр центрального отверстия стола, мм	40H7
Сквозной диаметр центрального отверстия, мм	40
Высота стола, мм	240/170
Ширина Т-образного паза, мм	12H7
Макс. рабочий ход, мм	260
Ширина направляющей планки, мм	18H7
Крутящий момент зажима, кг-м	60
Передаточное отношение	1:90
Макс. скорость (при 2000 об/мин двигателя), об/мин	22,2
Минимальный угол установки, °	0,001
Диапазон углов наклона, град.	±110
Точность позиционирования (индексации), сек.	60
Повторяемость, сек.	6
При пневмозажиме (5–7 кг/см²), кг-м	60
Горизонтальная нагрузка, кг	65
Нагрузка при наклоне (0–90°), кг	50
Осевое усилие (F), Н (кгс)	7000
Изгибающий момент горизонтальный (F × L), Н·м (кгс·м)	300
Изгибающий момент вертикальный (F × L), Н·м (кгс·м)	350
Допустимый крутящий момент червячной передачи, Н·м (кгс·м)	170
Допустимый момент инерции, кг·м²	0,25
Вес стола (без двигателя), кг	145
