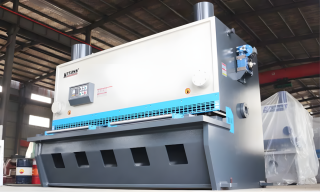

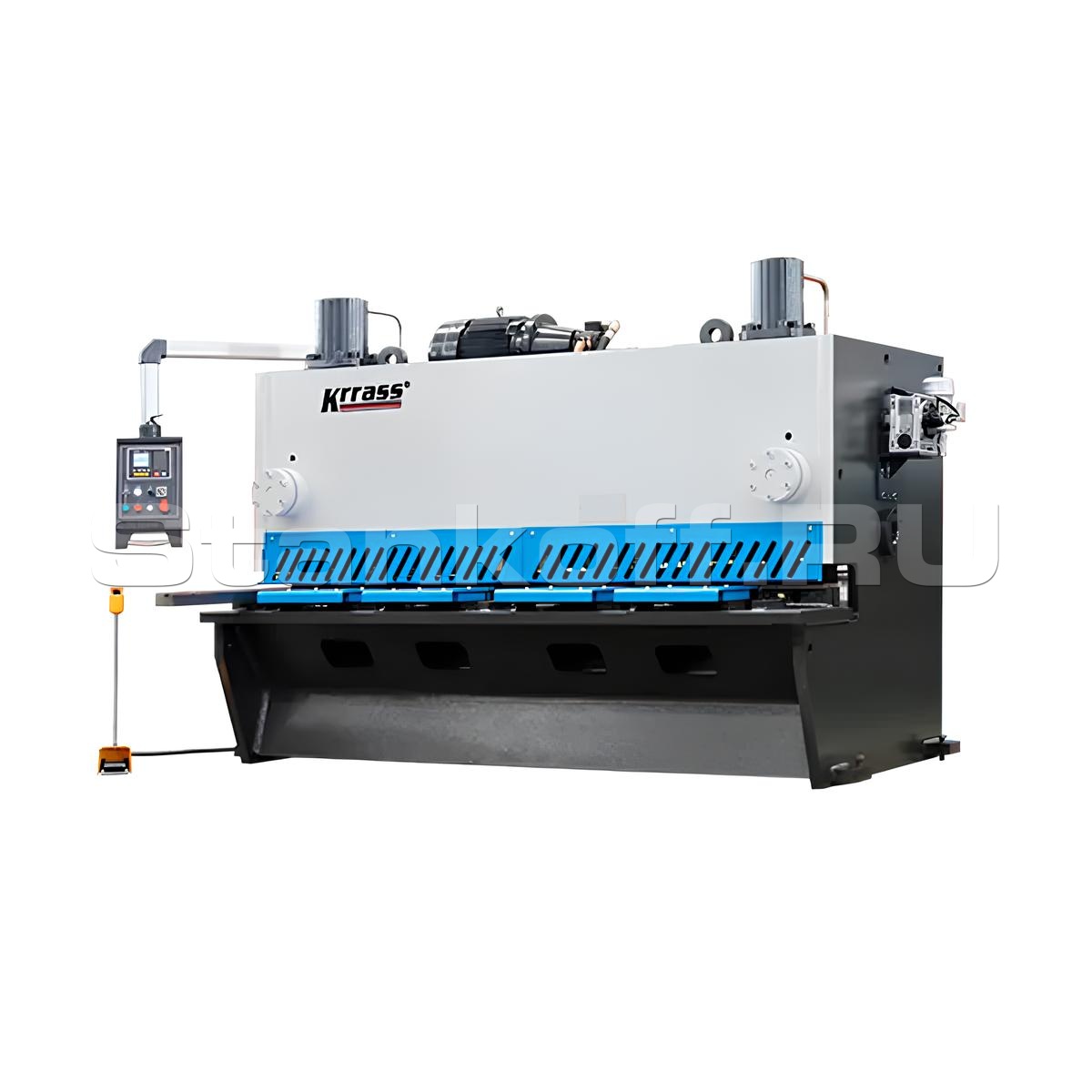

Гидравлическая гильотина QC11K-6x2500

Name: Гидравлическая гильотина QC11K-6x2500
Brand: KRRASS
Price: 1707323 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

KRRASS (Китай)

Краткие характеристики

Артикул QC11K-6x2500

Макс. толщина реза <450 Н/мм², мм	6
Макс. толщина реза <700 Н/мм², мм	4
Макс. длина реза, мм	2500
Глубина зева, мм	100
Угол реза, °	1-3
Длина ножей, мм	2600
Производительность, рез/мин	≥15
Ход заднего упора, мм	600
Скорость заднего упора, мм/с	180
Кол-во передних упоров, шт	3
Длина передних упоров, мм	800
Мощность двигателя, кВт	7,5
Объём гидробака, л	220
Габаритные параметры
Длина, мм	3140
Ширина, мм	1740
Высота, мм	2040
Вес, кг	4200

Все характеристики

Модели серии

Все товары

QC11K-6x3200

QC11K-6x4000

QC11K-8x2500

QC11K-8x3200

QC11K-8x4000

QC11K-16x3200

QC11K-20x3200

QC11K-25x3200

1 707 323 ₽

обновлено 28 апреля

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Ильнур Сафин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Гидравлическая гильотина QC11K-6x2500 представляет собой высокотехнологичное решение для эффективной резки листового металла. Благодаря усовершенствованной конструкции с уменьшенным углом реза, оборудование обеспечивает высокую точность, минимальное кручение заготовки и чистую линию реза даже при работе с тонкими листами. Благодаря усиленной станине и качественным компонентам превосходит конкурентные решения по прочности, долговечности и стабильности.

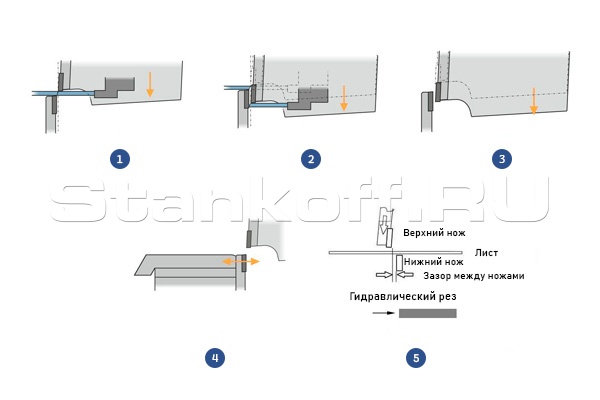

Принцип работы

Комплектующие

Система ЧПУ	Estun E21s (Китай)
Электрооборудование	Schneider Electric (Франция)
Главный электродвигатель	Siemens (Германия)
Задний упор	Тайвань
Ременная передача	Тайвань
Шкив	Тайвань
Частотный преобразователь	Shihlin (Тайвань)
Ножная педаль	KACON (Южная Корея)
Гидравлическая система	Bosch Rexroth (Германия)
Гидронасос	First (США)
Уплотнительные кольца	PARKER (США) / NOK (Япония)
Соединительные фитинги	EMB (Германия)
Задний упор (ШВП)	SHAC (Тайвань)

Конструктивные особенности

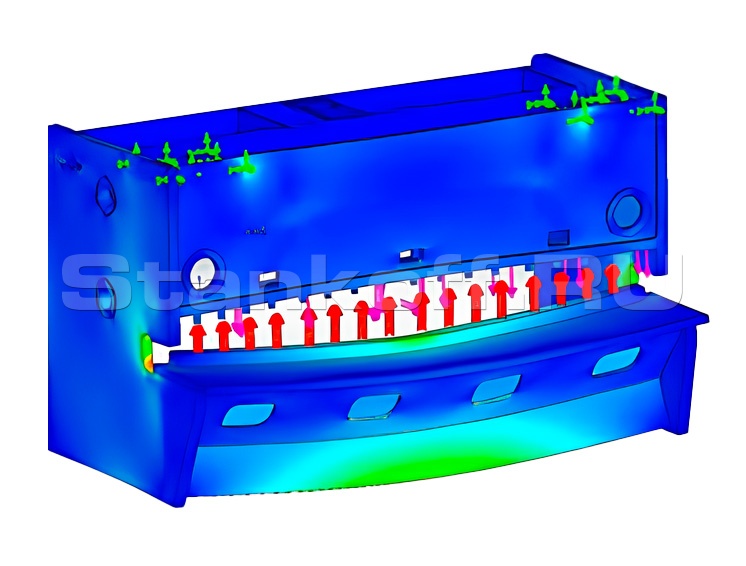

Сварная станина

Сварка станины выполняется с применением сварочного оборудования и промышленных роботов. После сварки проводится снятие внутренних напряжений методом вибрационного упрочнения.
Затем станина обрабатывается на 5-осевых обрабатывающих центрах с ЧПУ для обеспечения высокой точности. Все опорные поверхности и монтажные отверстия подвергаются точной механической обработке.
Благодаря этим технологическим операциям сохраняется высокая геометрическая точность станины на протяжении всего срока службы оборудования.

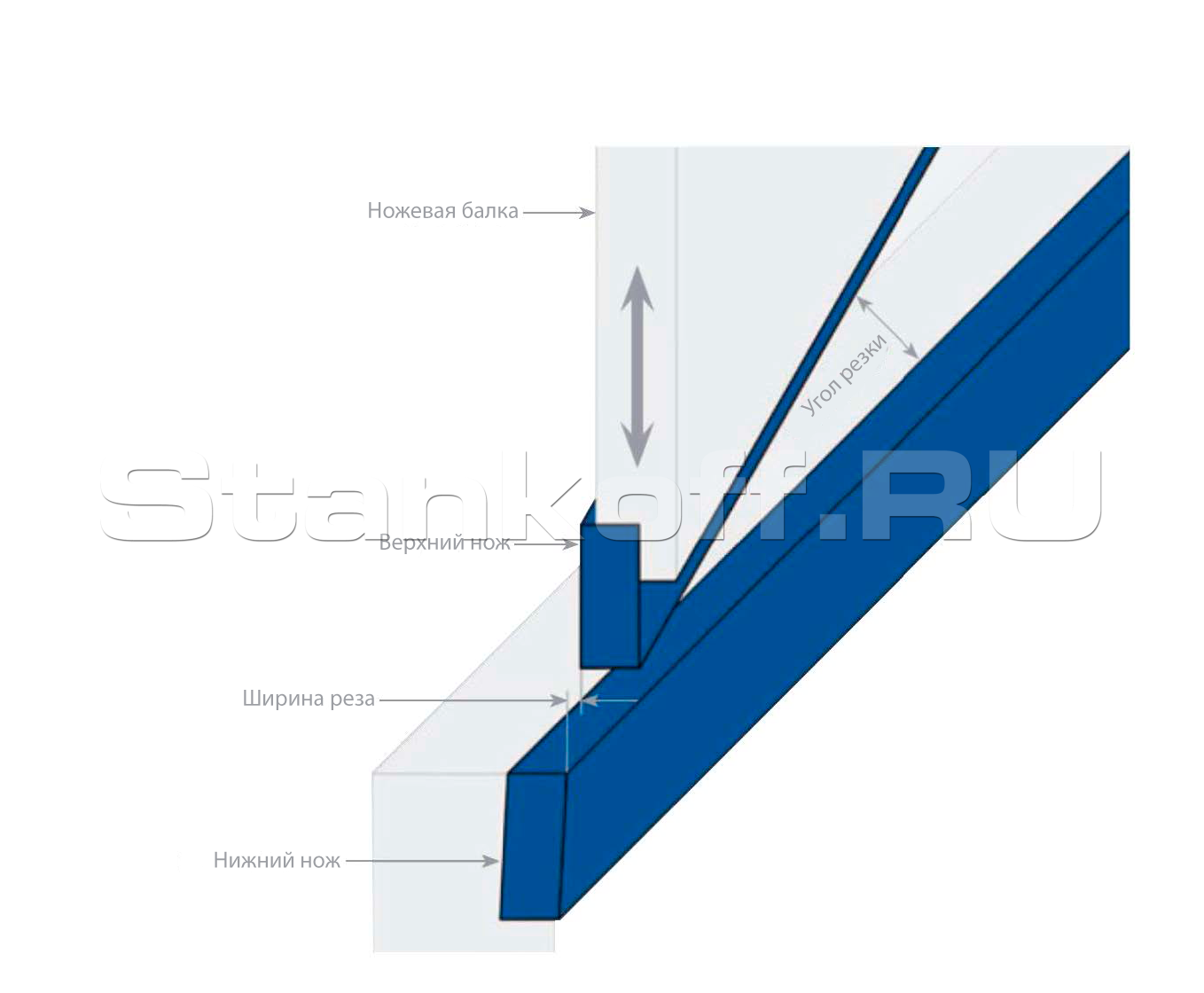

Гильотинный рез

Реализует строго вертикальное (прямолинейное) перемещение ножевой балки, что упрощает конструкцию и снижает затраты на механизм резки. При этом ключевые параметры процесса — угол атаки (скоса) и зазор между ножами — регулируются индивидуально и автоматически, что расширяет диапазон применяемых материалов и повышает качество реза.

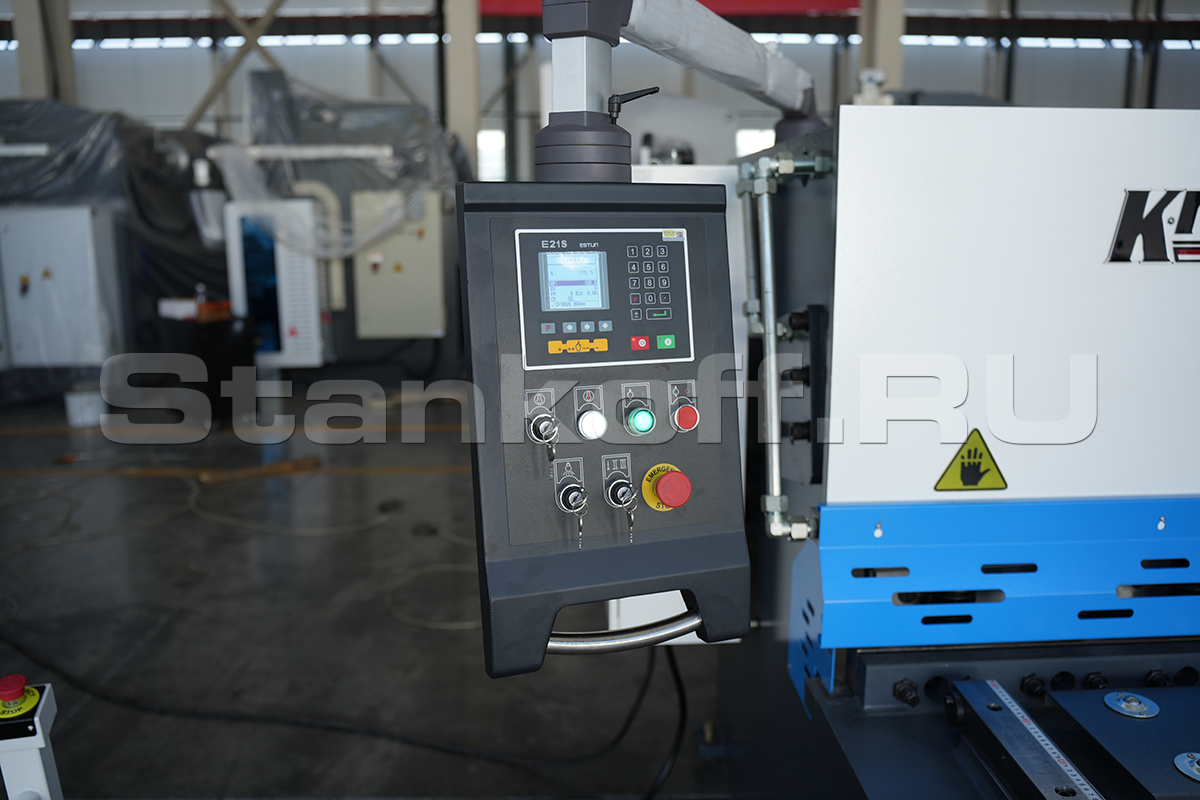

Контроллер Estun E21S

• Широкий, яркий цветной дисплей, удобное программирование
• Простые страницы управления
• Яркий ЖК-экран
• Управление передним/задним упором
• Функция отката
• Ограничение хода
• Ручное перемещение по всем осям
• Измерение толщины листа
• Контекстная помощь и всплывающие предупреждения
• Полное программирование деталей за считанные секунды

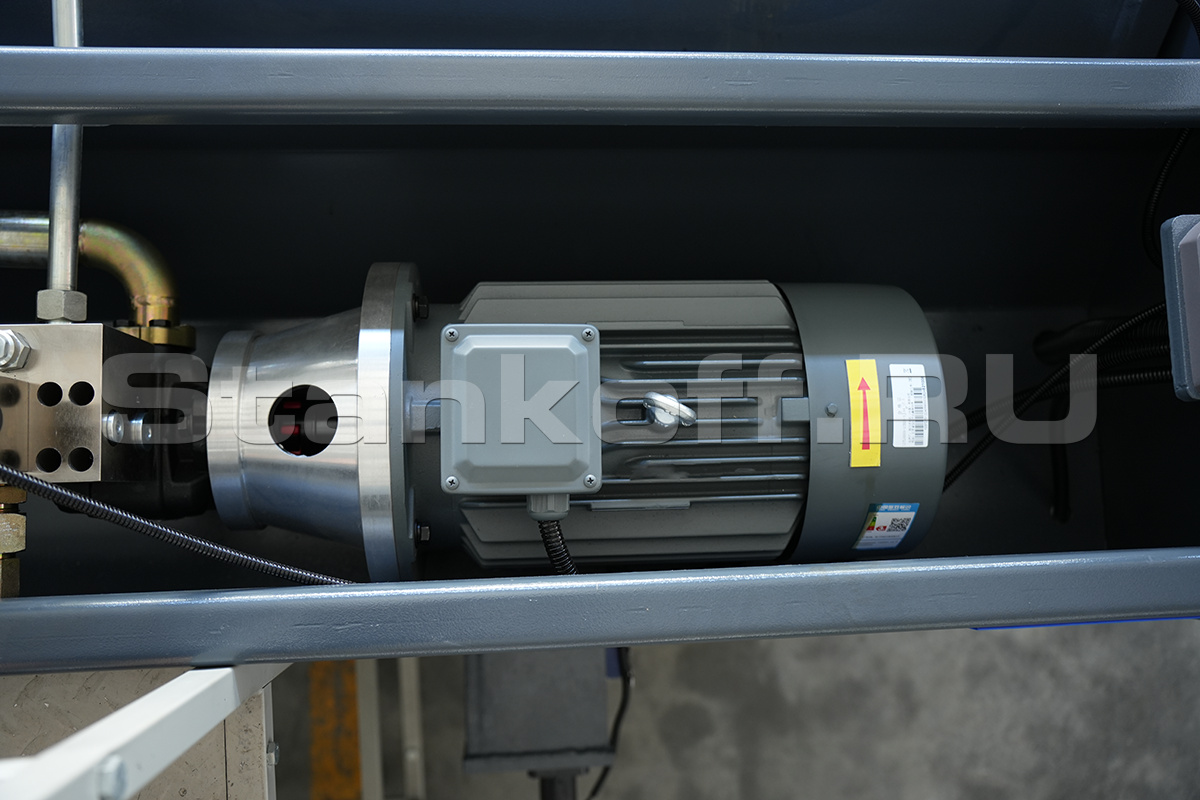

Главный электродвигатель Siemens

Двигатели Siemens являются приоритетным выбором для промышленных станков, где требуется максимальная надёжность, соответствие европейским стандартам и долгосрочная эксплуатация без отказов.

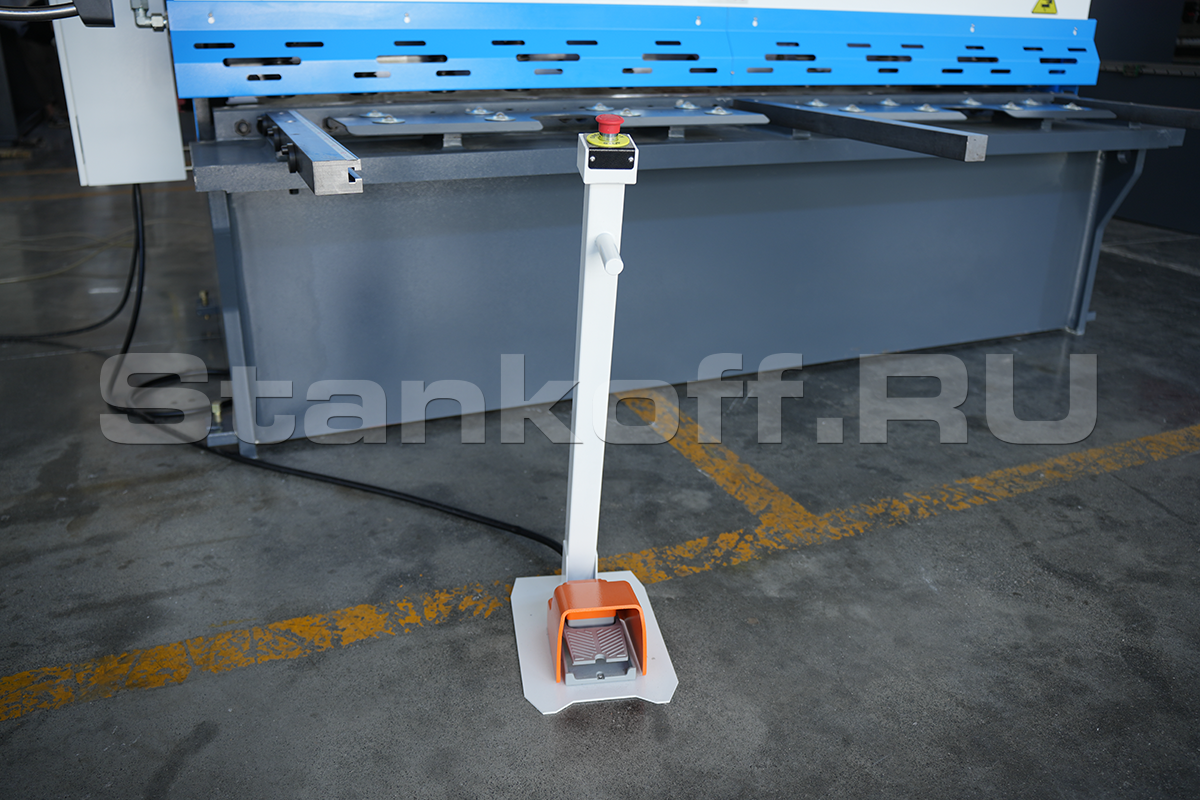

Ножная педаль

Педаль служит для управления гильотиной и оснащена защитным кожухом, который предотвращает случайное срабатывание вследствие падающих предметов или неосторожного контакта ногой.

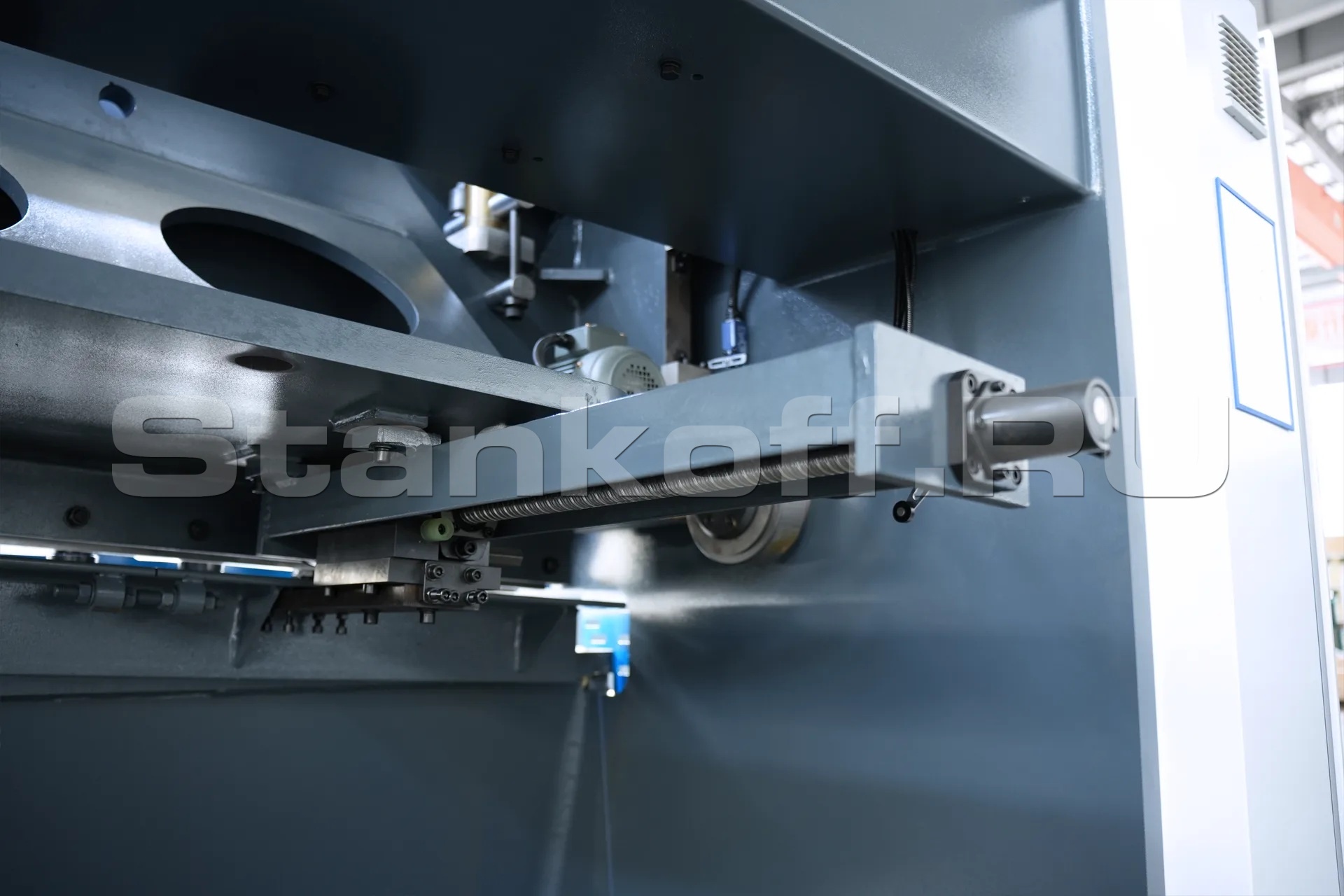

Автоматизированный задний упор

NC‑контроллер перемещает моторизированный задний упор в нужную позицию методом шагового управления посредством шарико‑винтового механизма (привод ШВП)

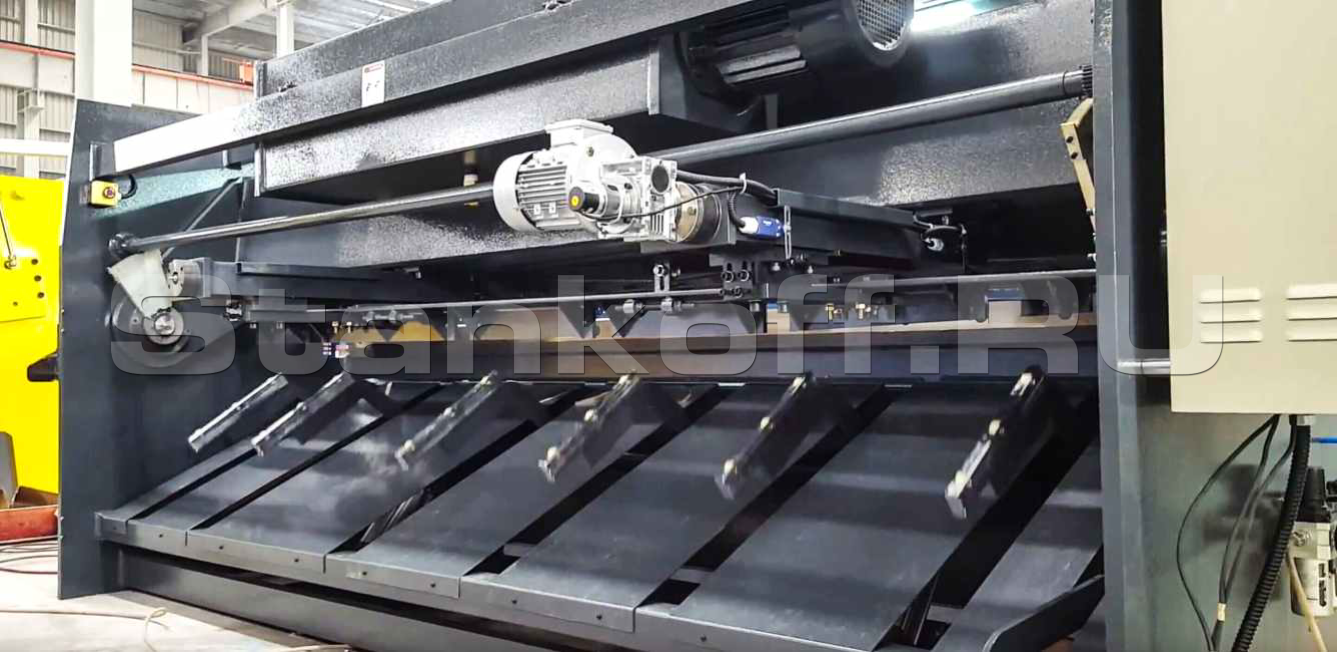

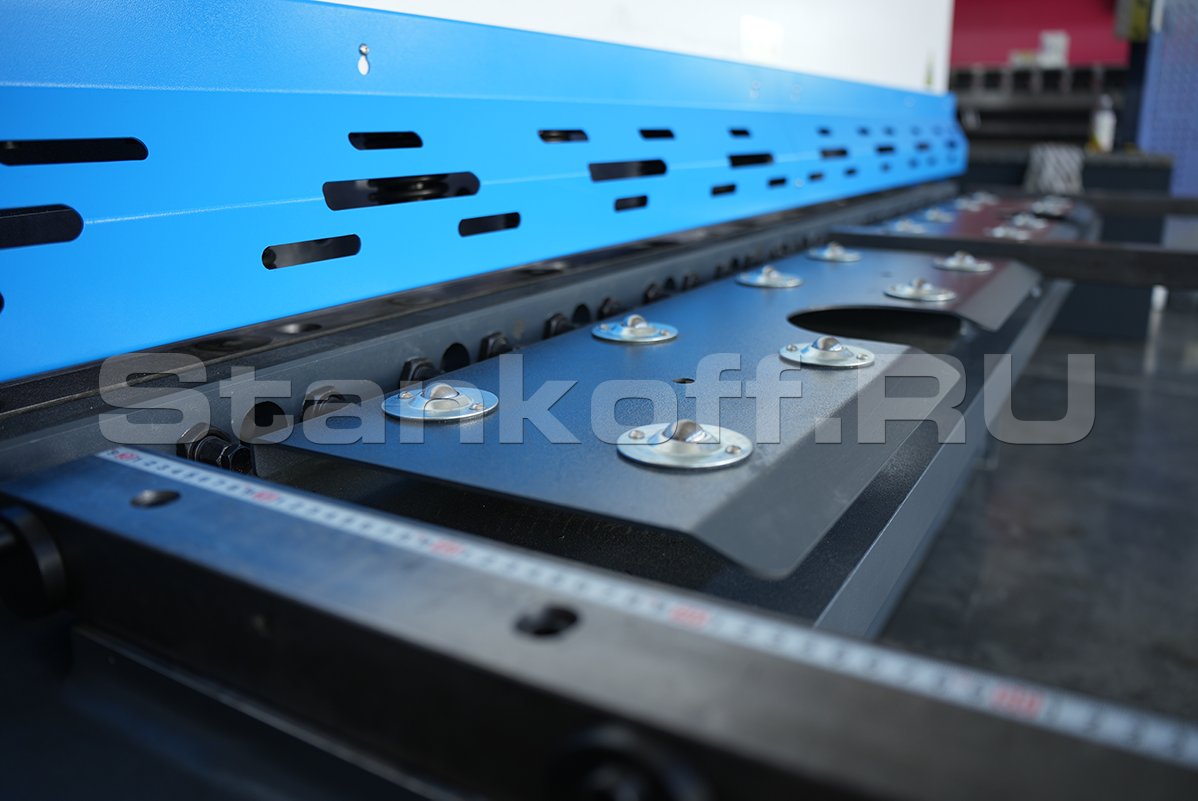

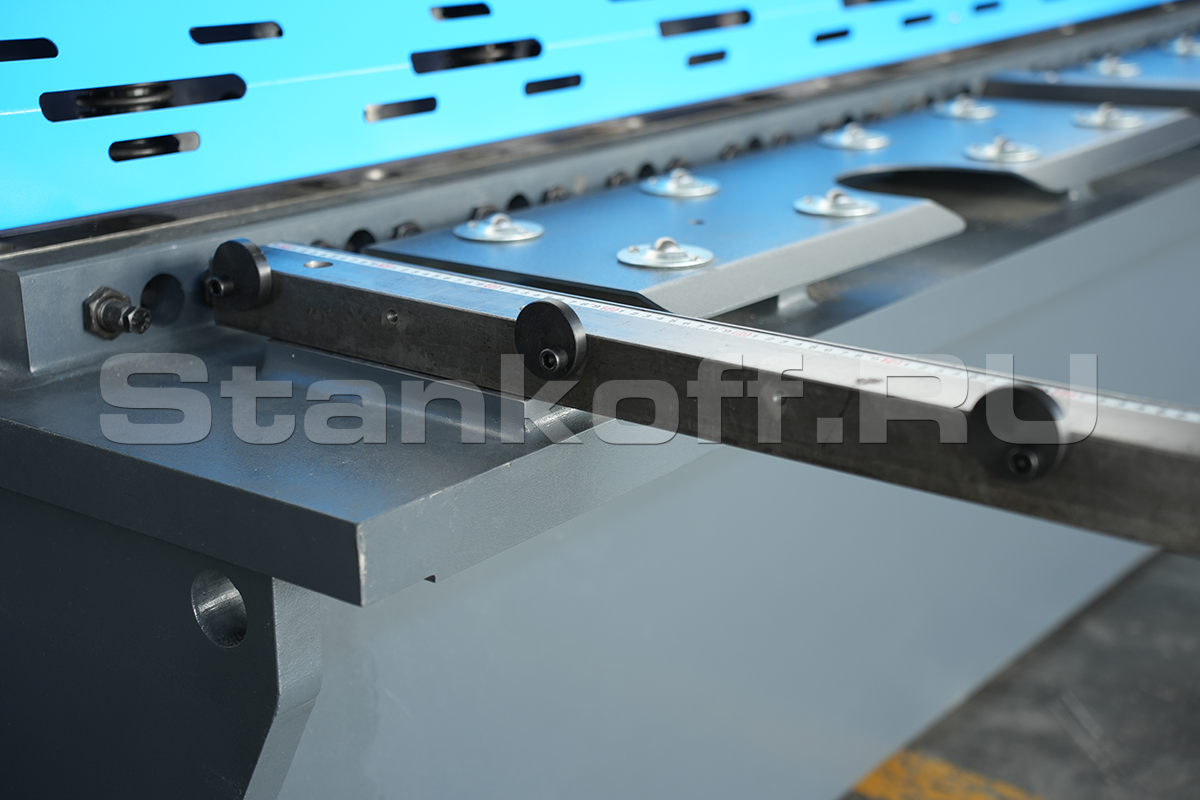

Рабочий стол

Для обеспечения качественного реза лист перемещается по большому рабочему столу с шариковыми опорами, что облегчает его подводку в зону резки; прижимные упоры затем надёжно фиксируют заготовку перед выполнением реза.

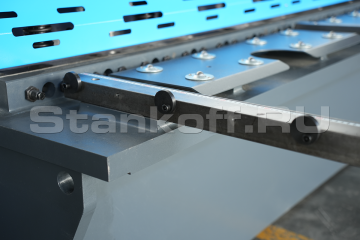

Вертикальная регулировка переднего упора

Возможность обеспечить вертикальное положение переднего упора, чтобы обеспечить правильную фиксацию и позиционирование заготовки перед резом.

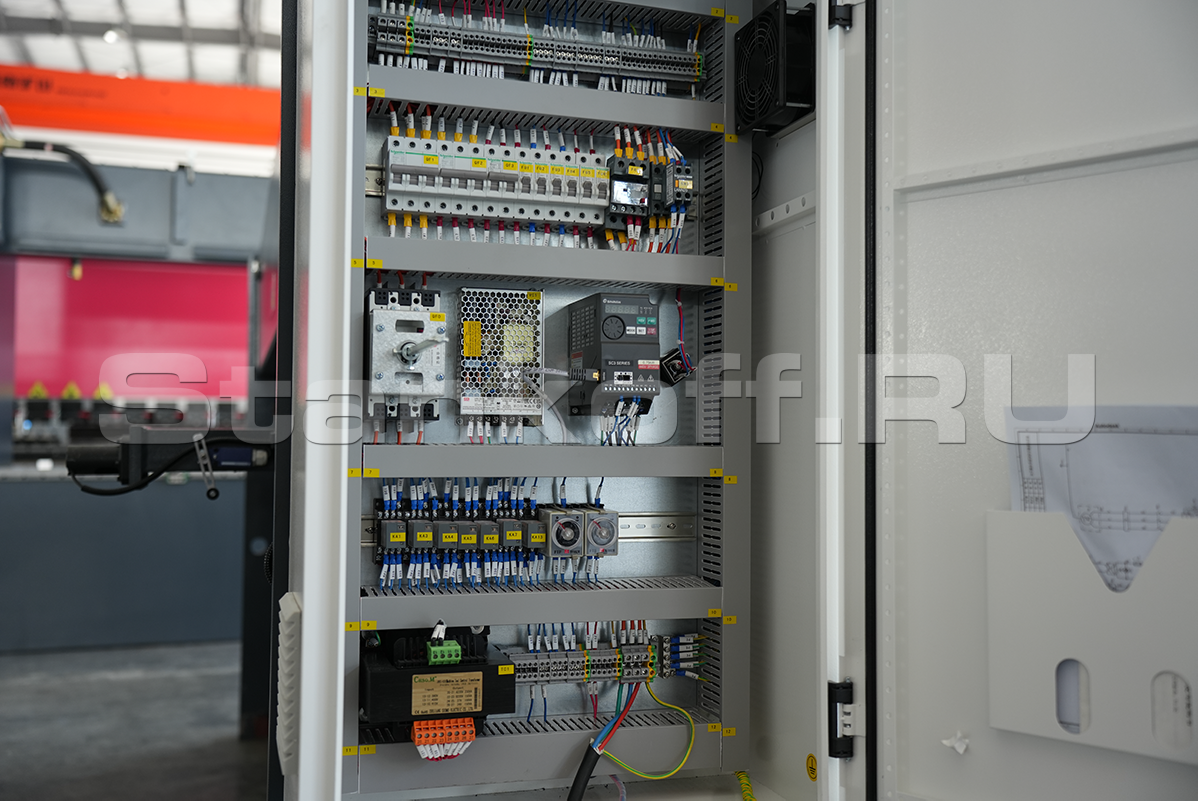

Электрические компоненты Schneider (Франция)

Известный мировой производитель электротехнического оборудования. Компоненты от Schneider Electric работают стабильно даже при нестабильном электропитании.

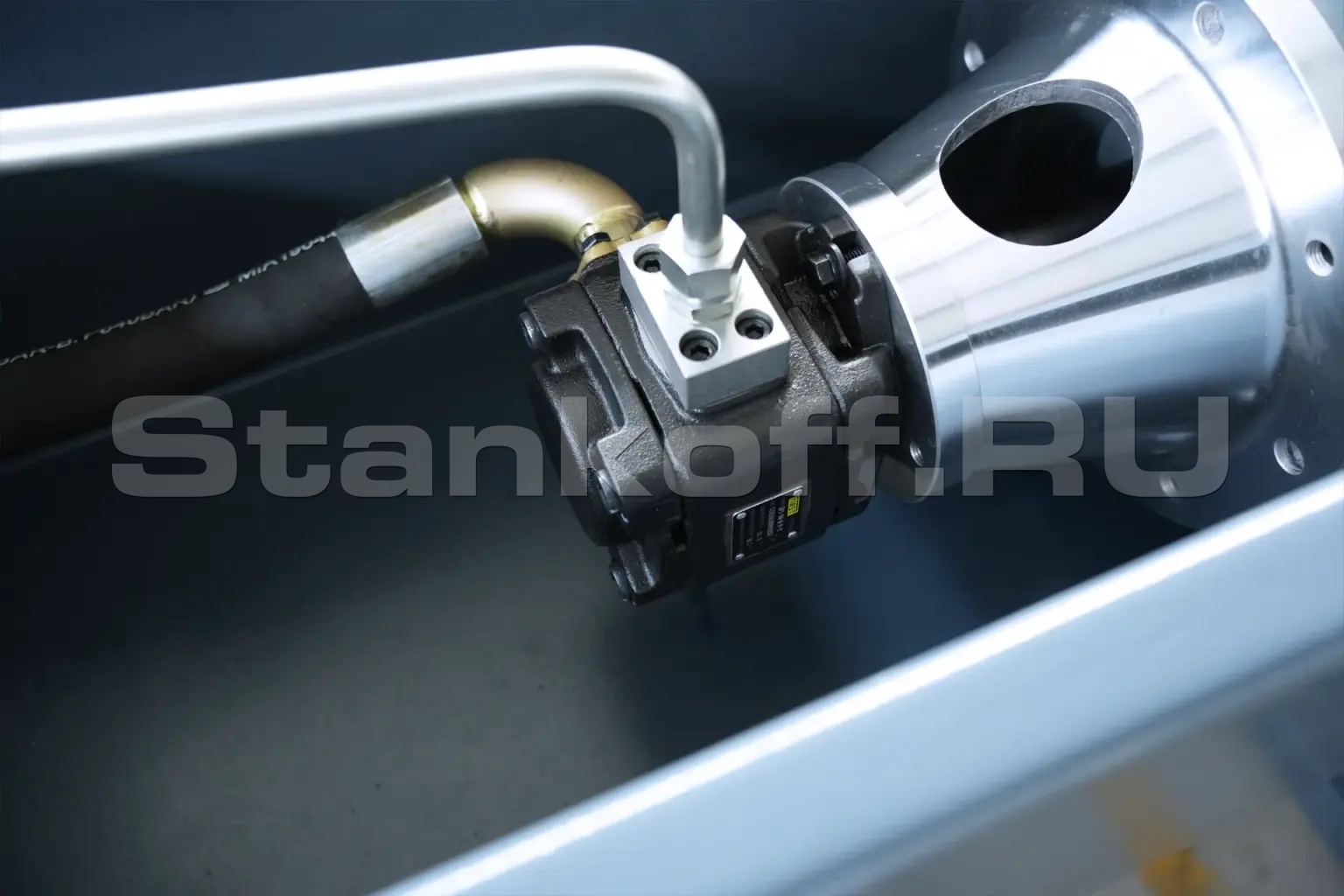

Гидронасос FIRST

Обеспечивает циркуляцию и давление масла в гидросистеме, необходимой для работы всех исполнительных механизмов.

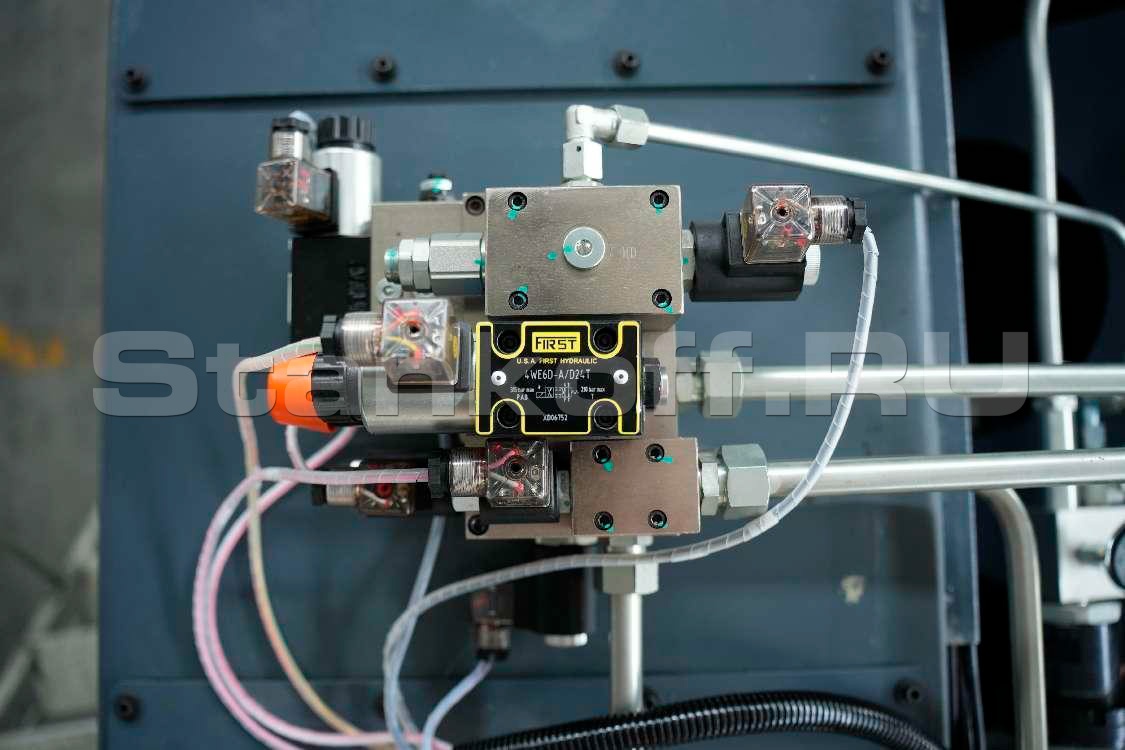

Гидравлический клапан FIRST

Управление направлением потока масла.

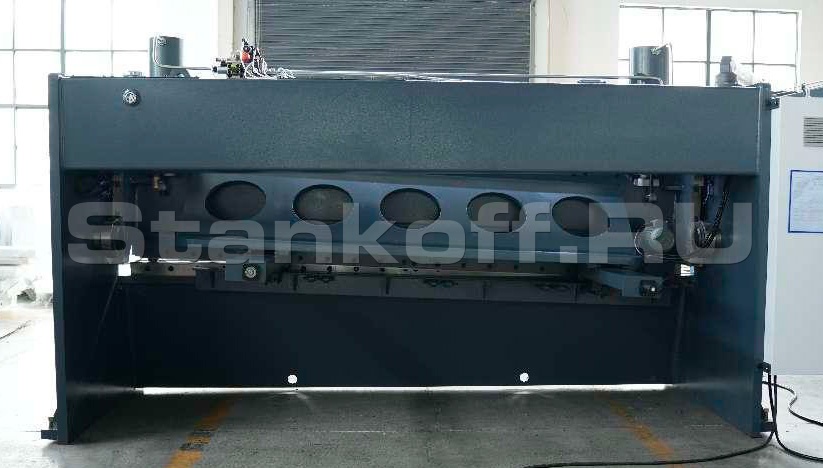

Задний защитный барьер

Защищает от вылета обрезков, листов или движущихся частей.

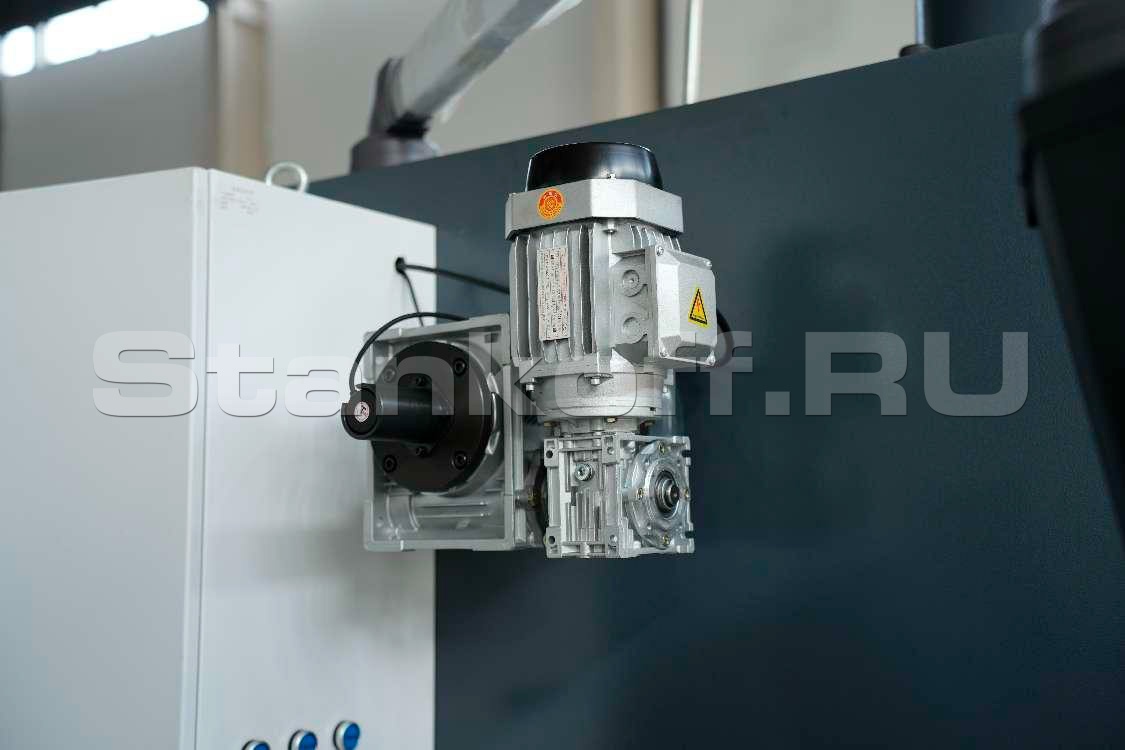

Регулировка зазора лезвий

Зазор между режущими лезвиями регулируется с помощью мотора. В зависимости от толщины металлического листа достигается оптимальная производительность резки.

Дополнительные опции

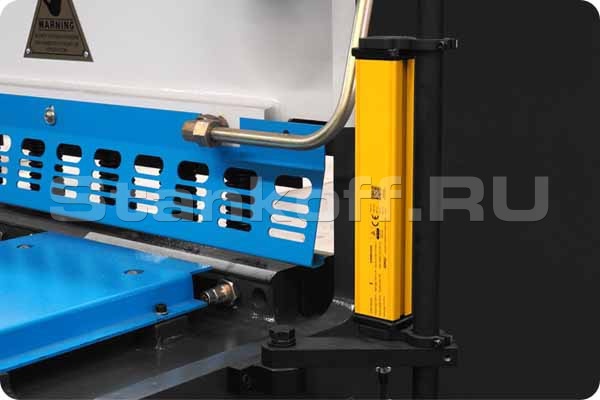

Лазерная защита рук

Предотвращает контакт гибочного инструмента с руками оператора при работе на высоких скоростях гибки. Если рука оператора оказывается в зоне гиба, то система немедленно реагирует и останавливает движение пуансона вниз, обеспечивая безопасность оператора.

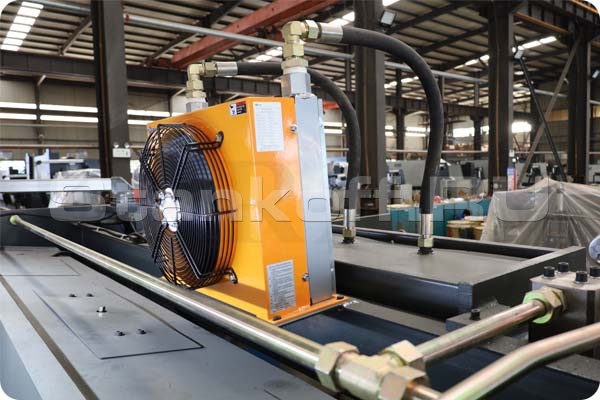

Масляный охладитель

Охлаждение гидравлического масла.

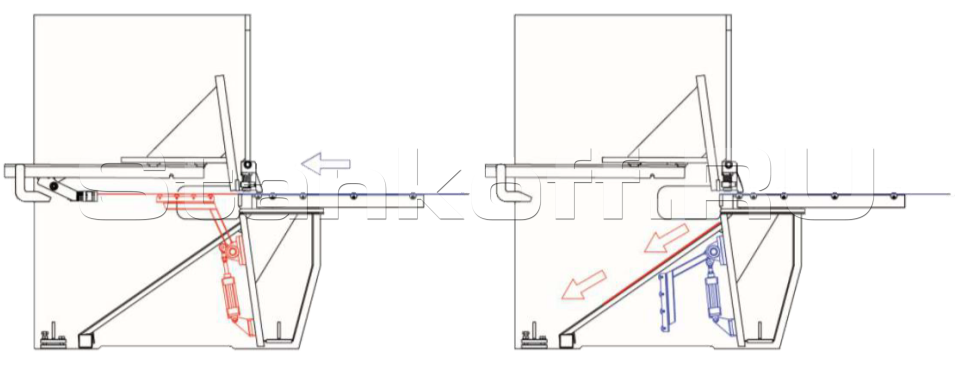

Задние пневматические упоры

Поддержка листа во время и после реза. При подаче сигнала с ЧПУ или панели управления они автоматически поднимаются или опускаются. Толщина 6–10 мм, длина до 4000 мм.

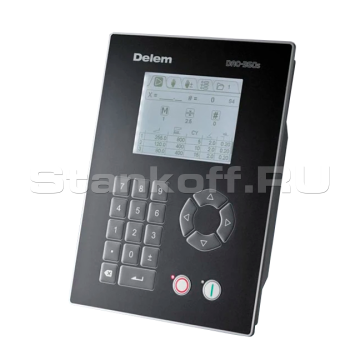

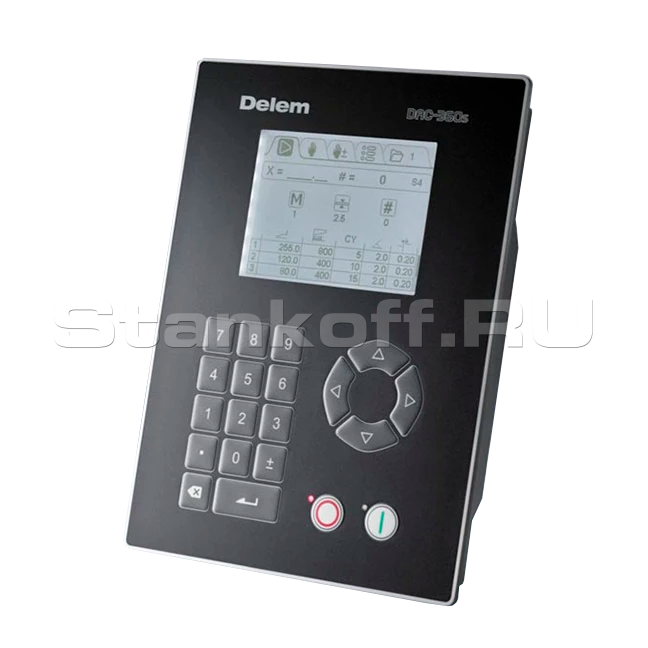

ЧПУ DAC-360S

ЧПУ DAC-360s – это компактная и универсальная система управления, которая обеспечивает полный контроль параметров резки листового металла. Она автоматически рассчитывает и регулирует: угол и зазор реза, ход ножа, усилие зажима и реза, положение заднего/переднего упора. Система поддерживает работу с различными типами приводов (серво, AC, инвертор), оснащена удобным интерфейсом с ярким LCD-дисплеем и программной памятью до 100 программ (по 25 шагов каждая).
ЧПУ DAC-360s оснащено 4,7” монохромным LCD-дисплеем, имеет встроенную память на 100 программ с возможностью до 25 шагов в каждой программе. Это позволяет оператору заранее хранить и быстро вызывать типовые циклы резки, что значительно ускоряет работу и снижает вероятность ошибок.

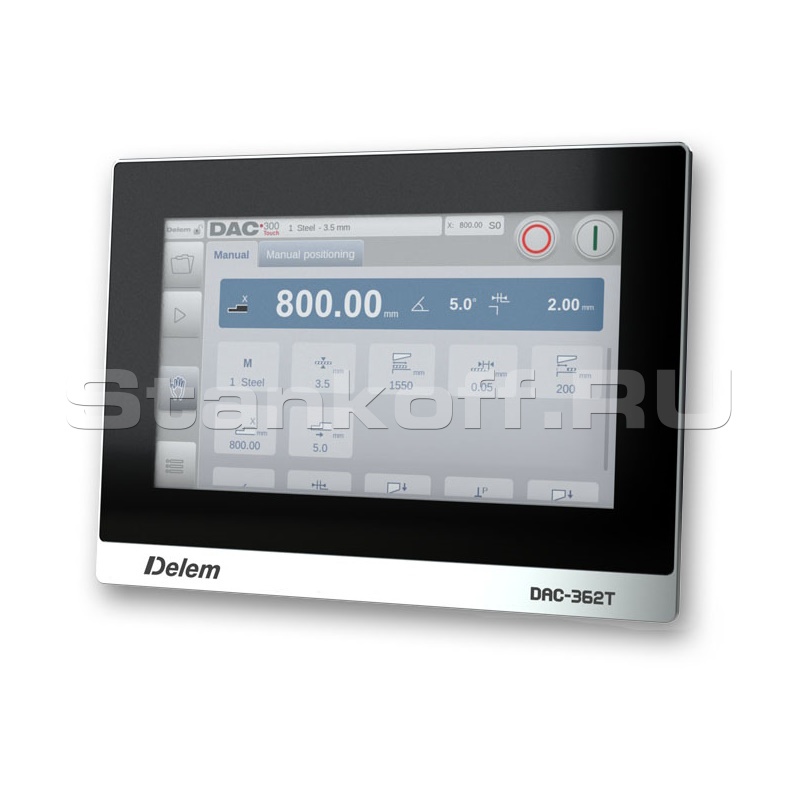

DAC-362T

DAC-362T — это современная сенсорная система управления гидравлическими ножницами, поддерживающая до трёх осей заднего упора. Она автоматически рассчитывает угол реза и зазор в зависимости от материала и толщины, оптимизирует длину хода для повышения производительности, обеспечивает контроль силы зажима и резки, а также измерение толщины листа. Система поддерживает серводвигатели, двухскоростные АС-моторы и управление через инвертор. Удобный сенсорный экран с числовым программированием и понятными иконками делает работу простой и интуитивной. Дополнительно доступны функции возврата в исходное положение, поддержка листа и ручное управление всеми осями.

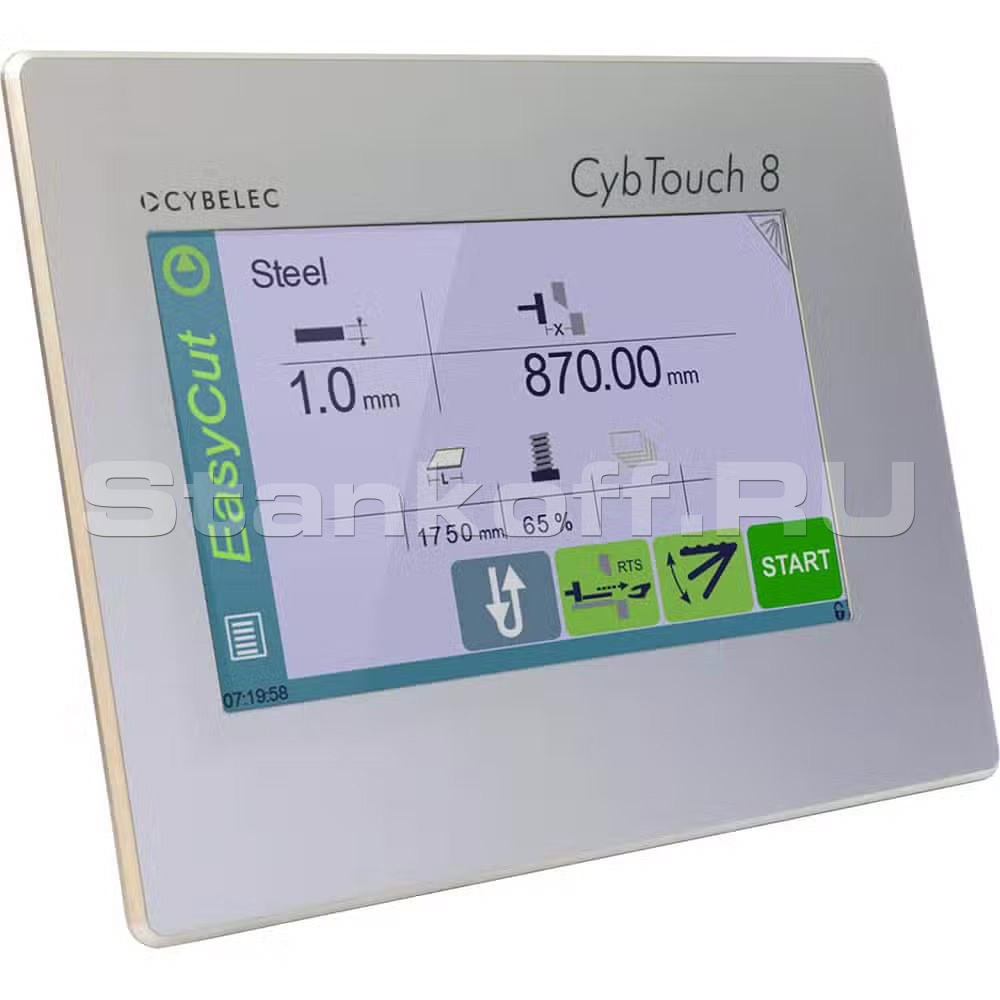

Cybelec CT8G

CybTouch 8 G обеспечивает полный автоматизм резки: автоматический расчет параметров реза, угол и длину реза, зазор лезвия и коррекцию заднего упора. Поддерживает антискручивание листа, управление прижимами и давлением системы, а также функции парковки и возврата листа. Возможна точная резка по центру с помощью смещения позиции листа.

Характеристики

Макс. толщина реза <450 Н/мм², мм	6
Макс. толщина реза <700 Н/мм², мм	4
Макс. длина реза, мм	2500
Глубина зева, мм	100
Угол реза, °	1-3
Длина ножей, мм	2600
Производительность, рез/мин	≥15
Ход заднего упора, мм	600
Скорость заднего упора, мм/с	180
Кол-во передних упоров, шт	3
Длина передних упоров, мм	800
Мощность двигателя, кВт	7,5
Объём гидробака, л	220
Габаритные параметры
Длина, мм	3140
Ширина, мм	1740
Высота, мм	2040
Вес, кг	4200
