Мехатронный модуль «Cборка клапана» М-1

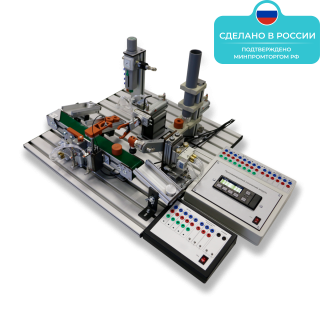

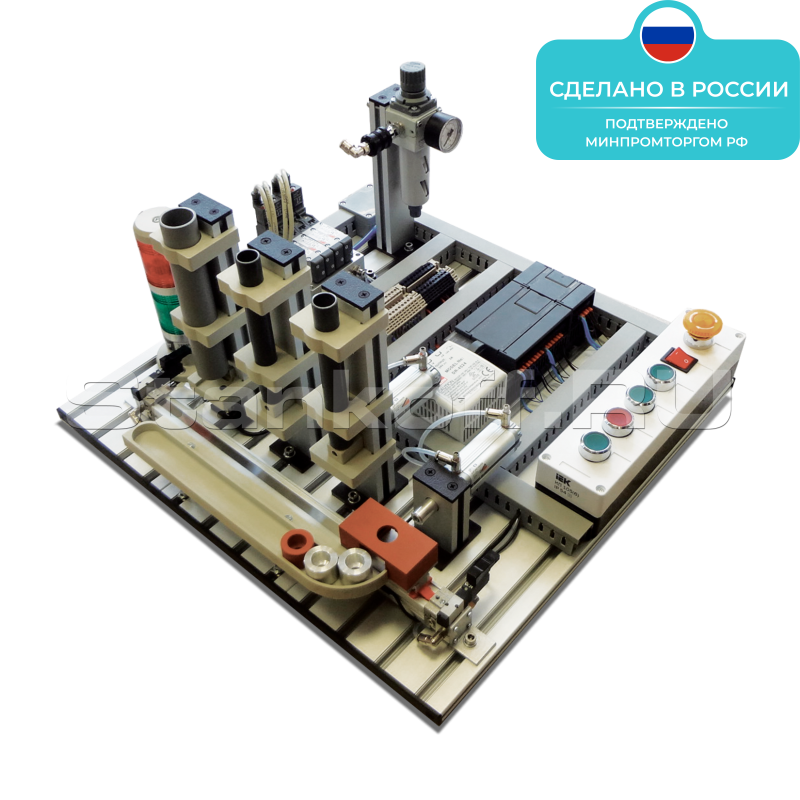

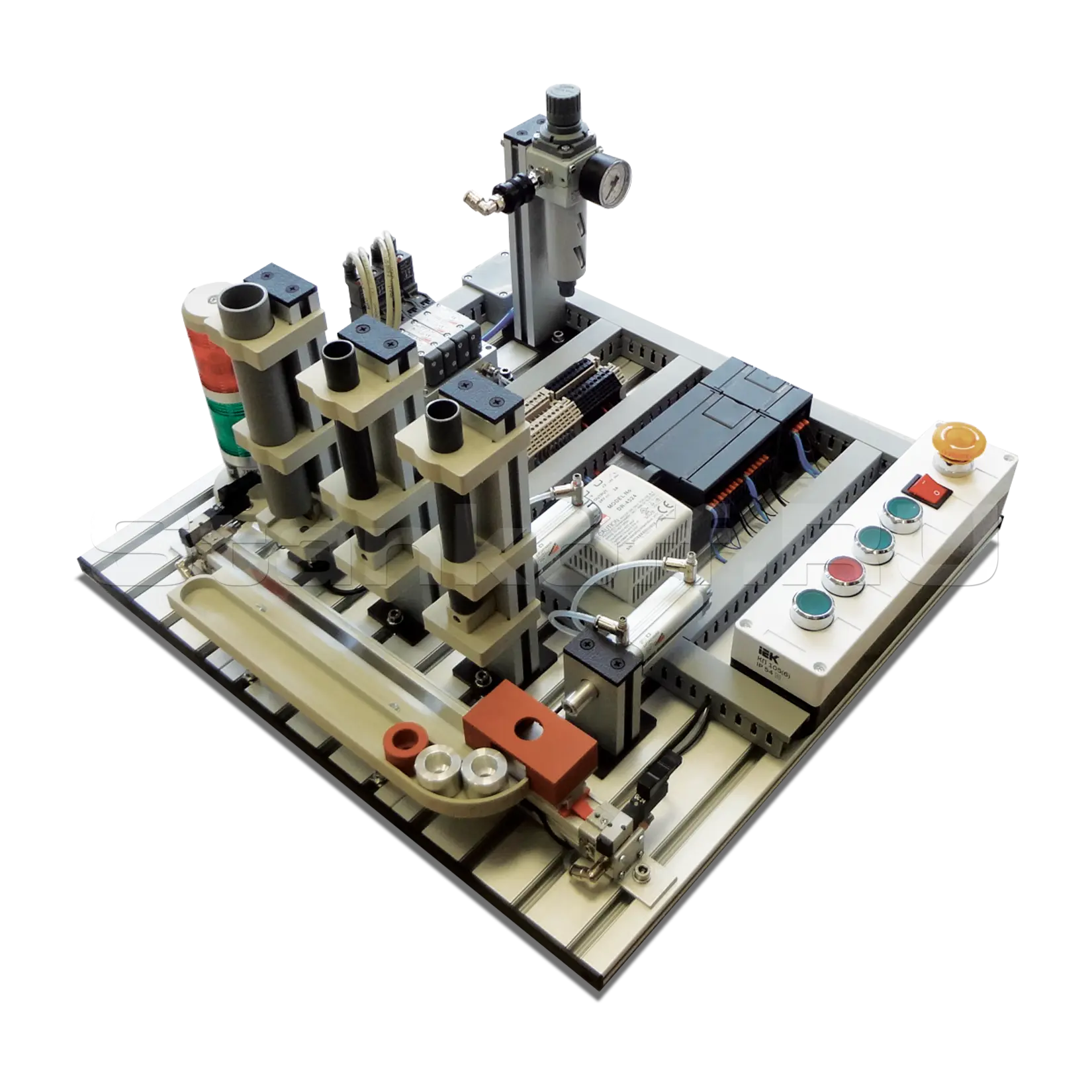

Мехатронный модуль «Сборка клапана» М-1 представляет собой учебную модель участка производственной линии для сборки обратных клапанов двух типов: металлических и пластиковых. Корпуса клапанов, случайным образом расположенные в гравитационном магазине, подаются на транспортирующую каретку, которая доставляет их к соответствующему магазину с шариковыми запорными элементами (пластиковыми или металлическими). После установки шарика в корпус, собранный клапан перемещается в зону выгрузки и попадает в приёмный лоток.

Мехатронный модуль позволяет проводить практические упражнения и лабораторные работы по следующим темам в процессе обучения:

• монтаж и наладка оборудования с электро-, пневмоприводами;
• выбор, монтаж и настройка датчиков;
• монтаж систем управления на базе программируемых логических контроллеров;
• программирование логических контроллеров;
• поиск неисправностей в линиях передачи данных;
• поиск неисправностей в исполнительных механизмах;
• наладка совместной работы приводного, информационного и управляющего оборудования мехатронной системы.

• Используется как объект программирования контроллера SIEMENS SIMATIC S7‑1200 в соответствии с циклограммой сортировки клапанов по материалу.
• Предназначен для настройки и калибровки датчиков распознавания материала и контроля положения пневматических исполнительных механизмов.
• Обеспечивает монтаж электро- и пневмооборудования, сигнальных элементов, электрических и пневматических кабелей, блока питания, кнопочного пульта управления и клеммных коробок.
• Применяется для подготовки к региональным и отборочным соревнованиям по компетенции «Мехатроника».
