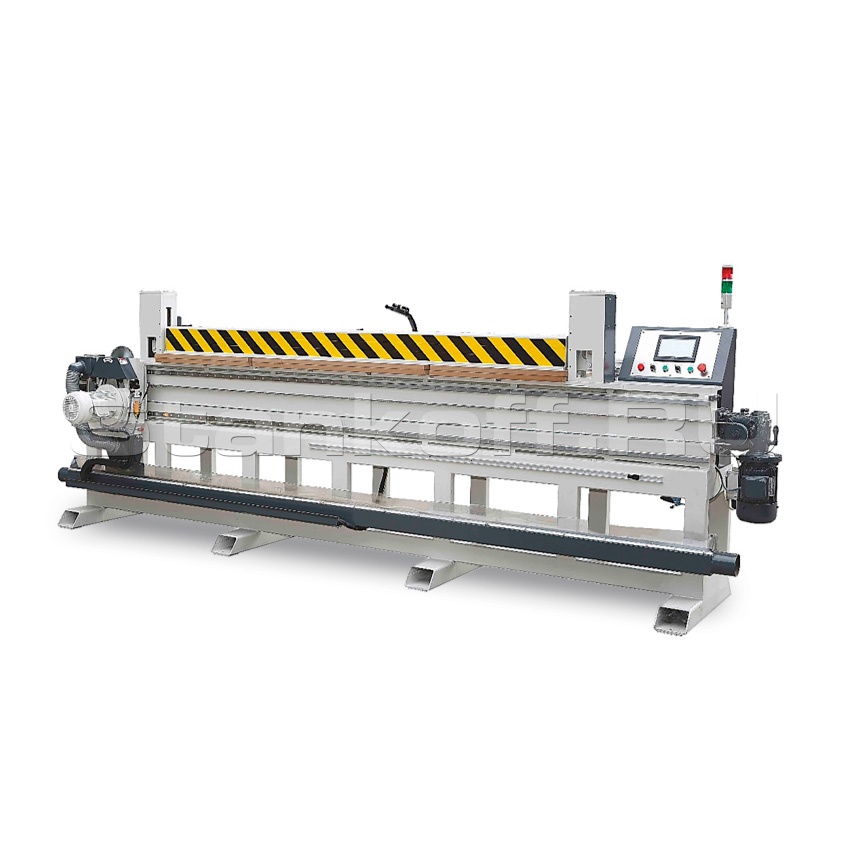

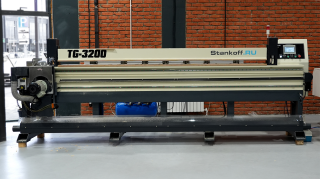

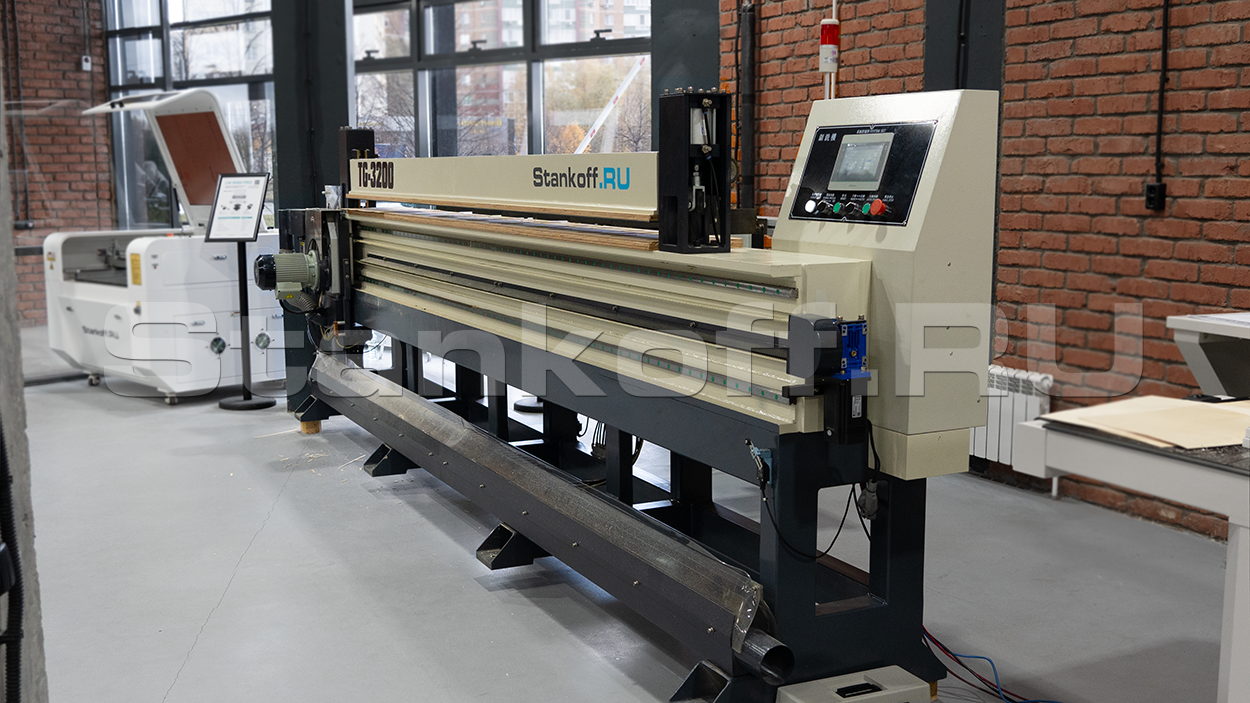

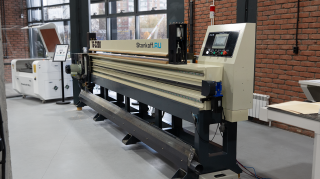

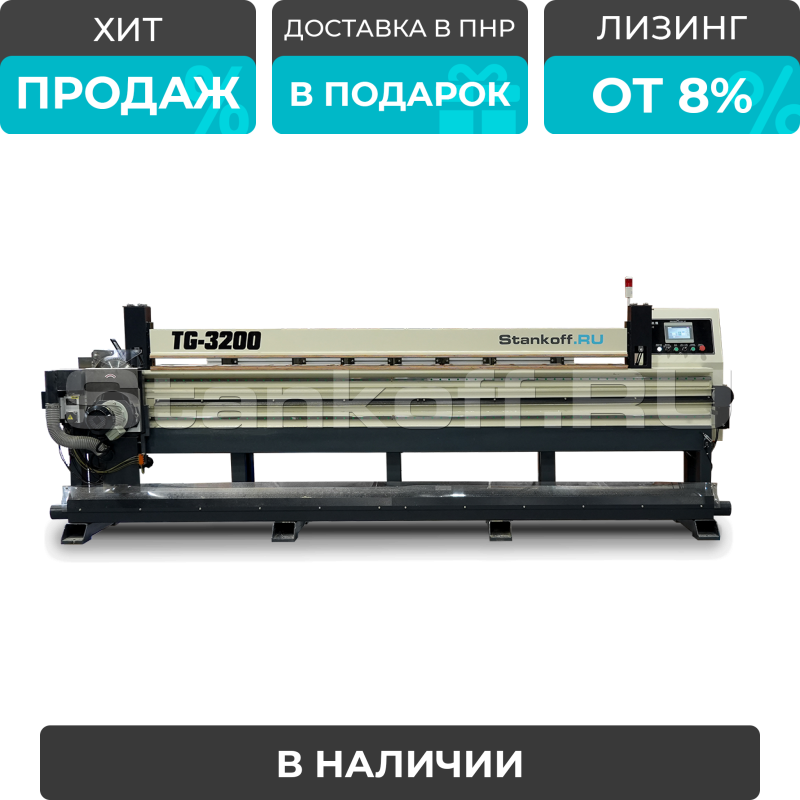

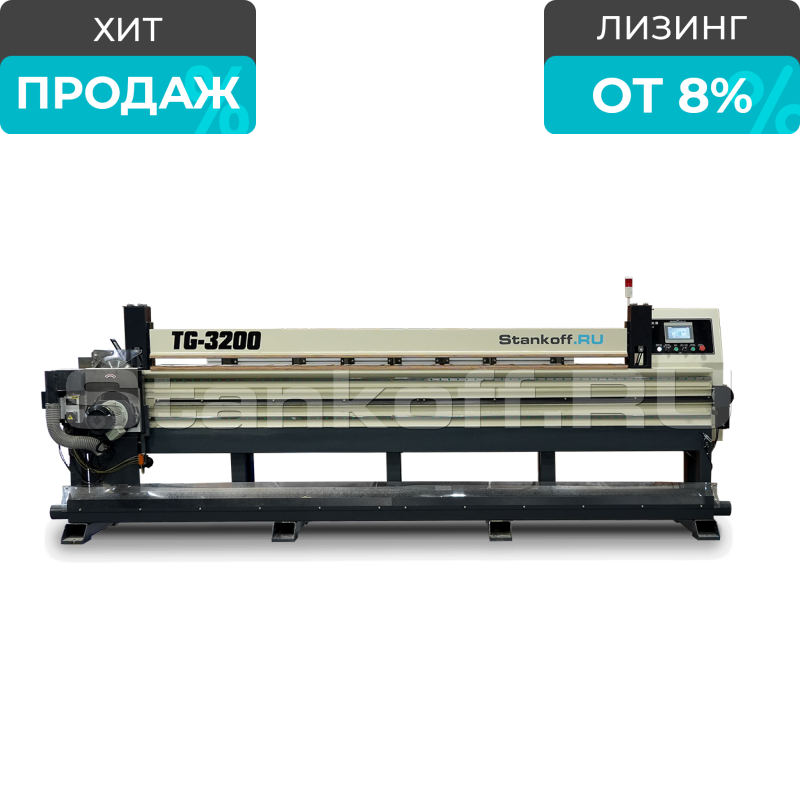

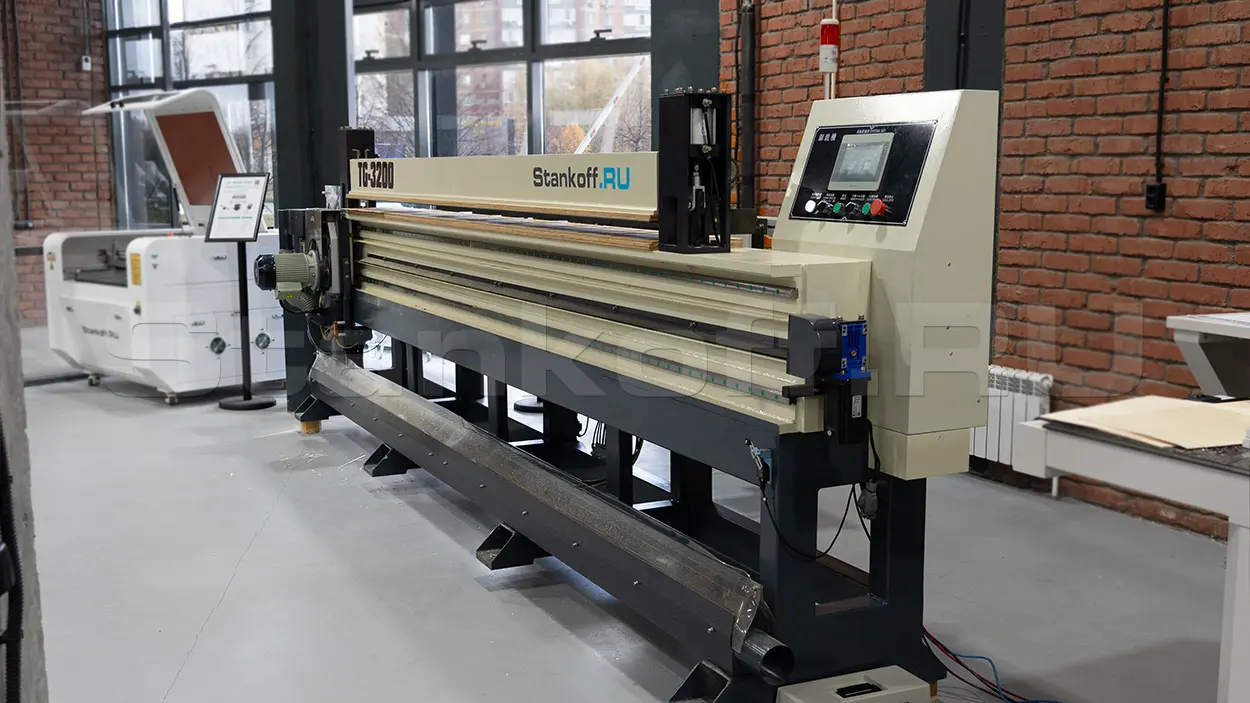

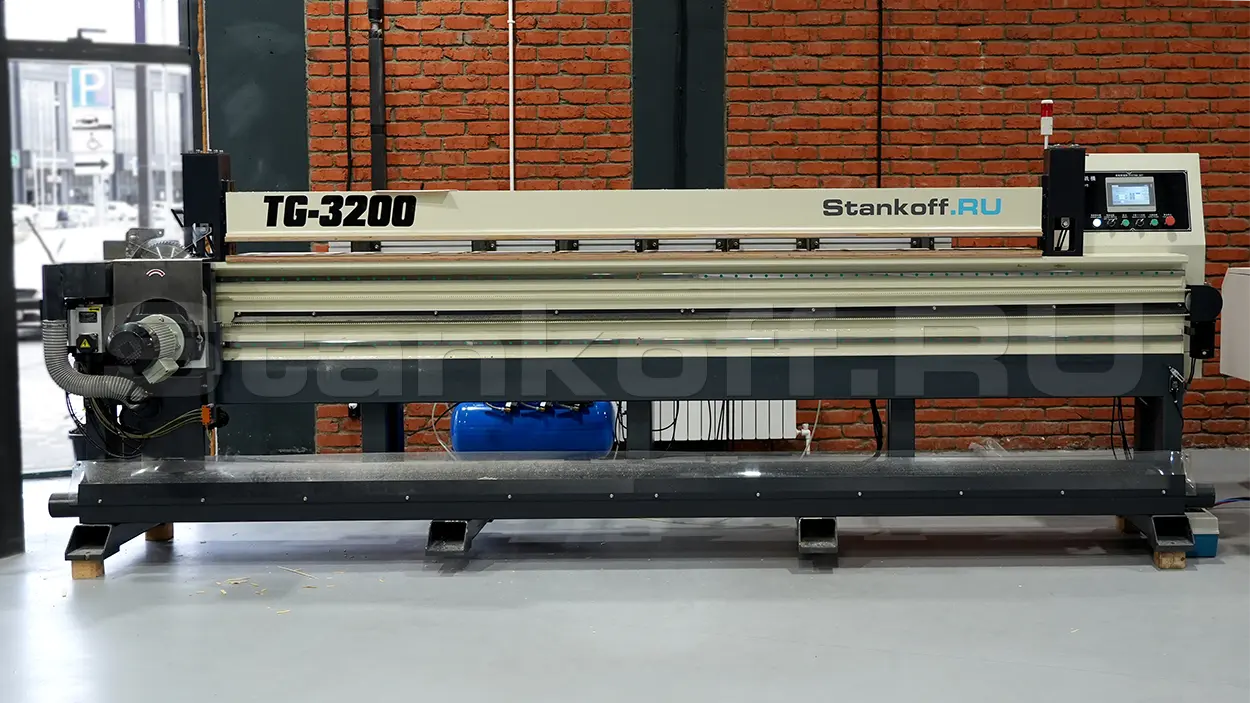

Станок для пиления и прифуговки шпона (Фурнирная пила) TG-3200

Конструктив

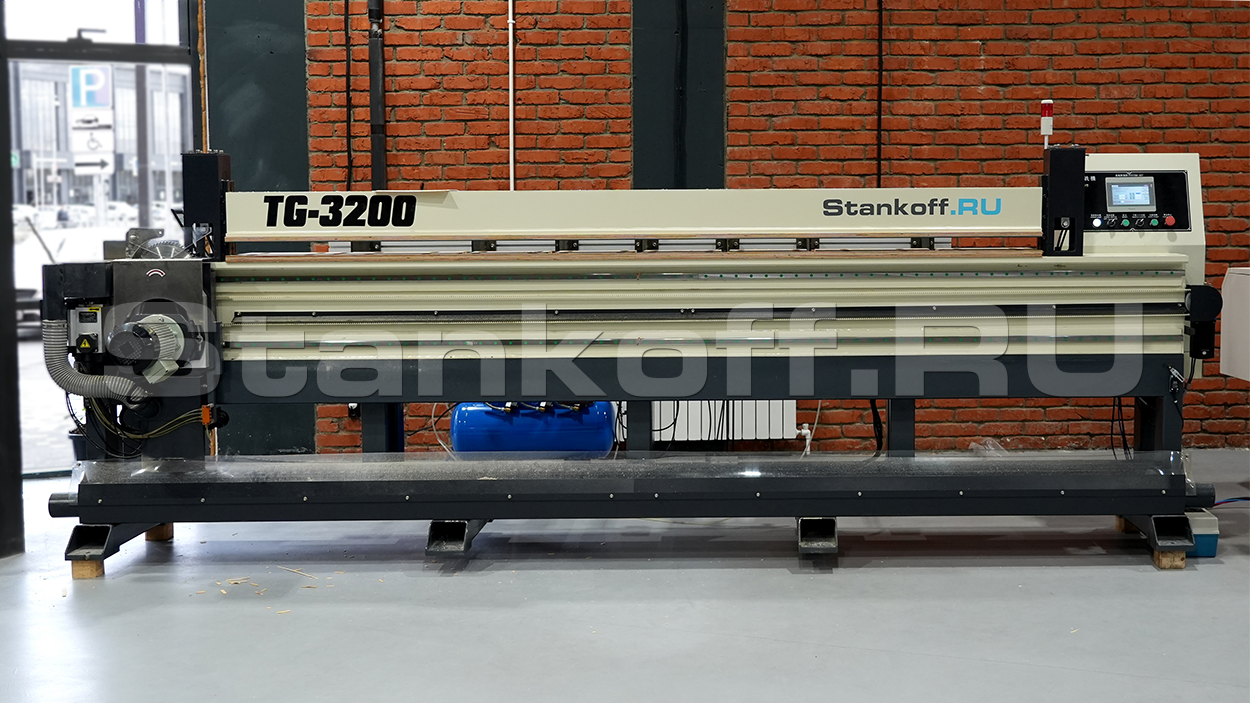

Станок для пиления и прифуговки шпона TG-3200 — классическое решение для подготовки к сшивке. Процесс состоит из двух этапов: первичная обработка пилой (черновая) и последующая фрезеровка (чистовая). Предназначен для выравнивания кромки пакета шпоновых листов перед сшивкой.

Особенности

  • Надежная, усиленная конструкция обеспечивает стабильную и качественную обработку;

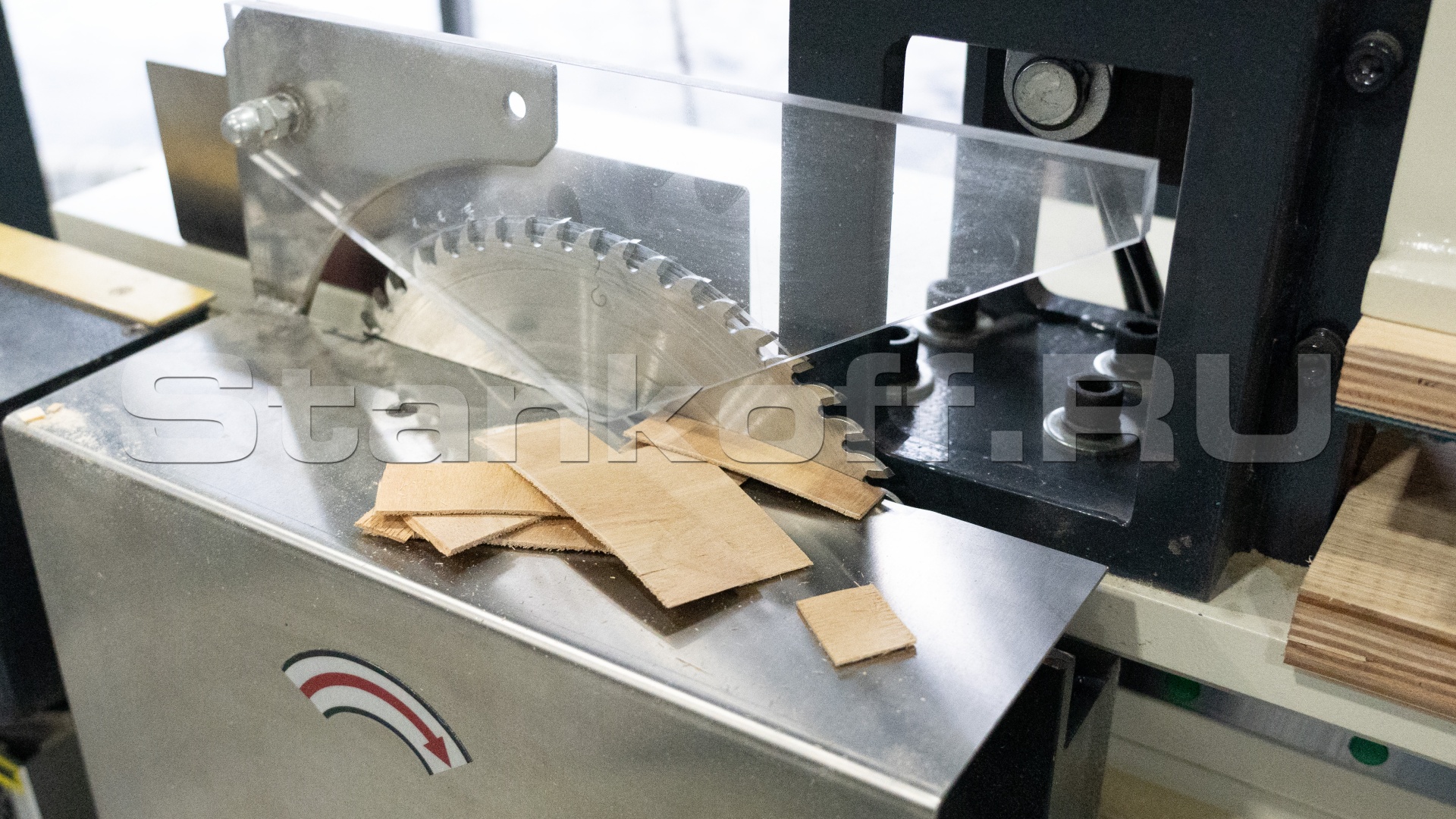

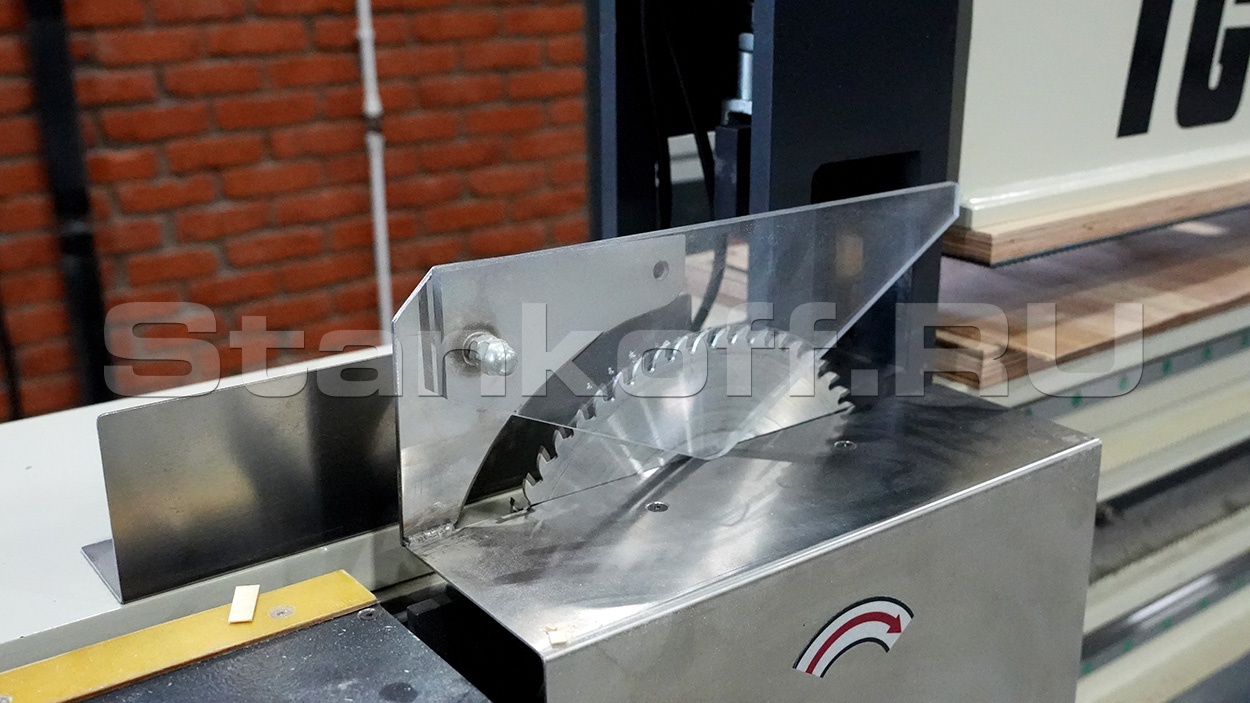

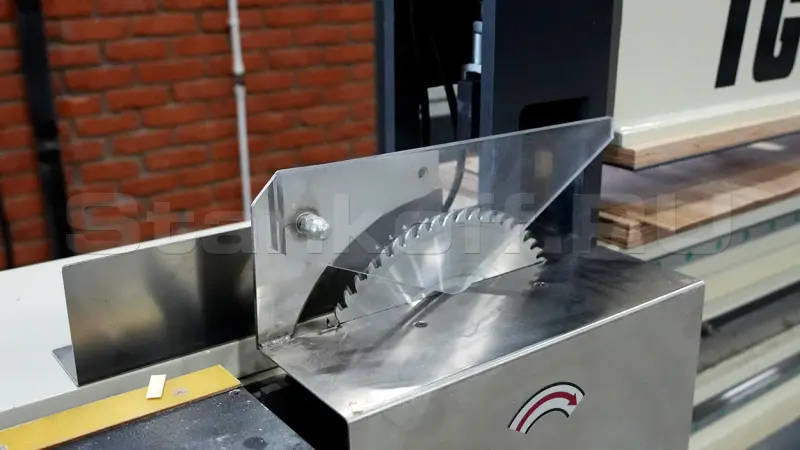

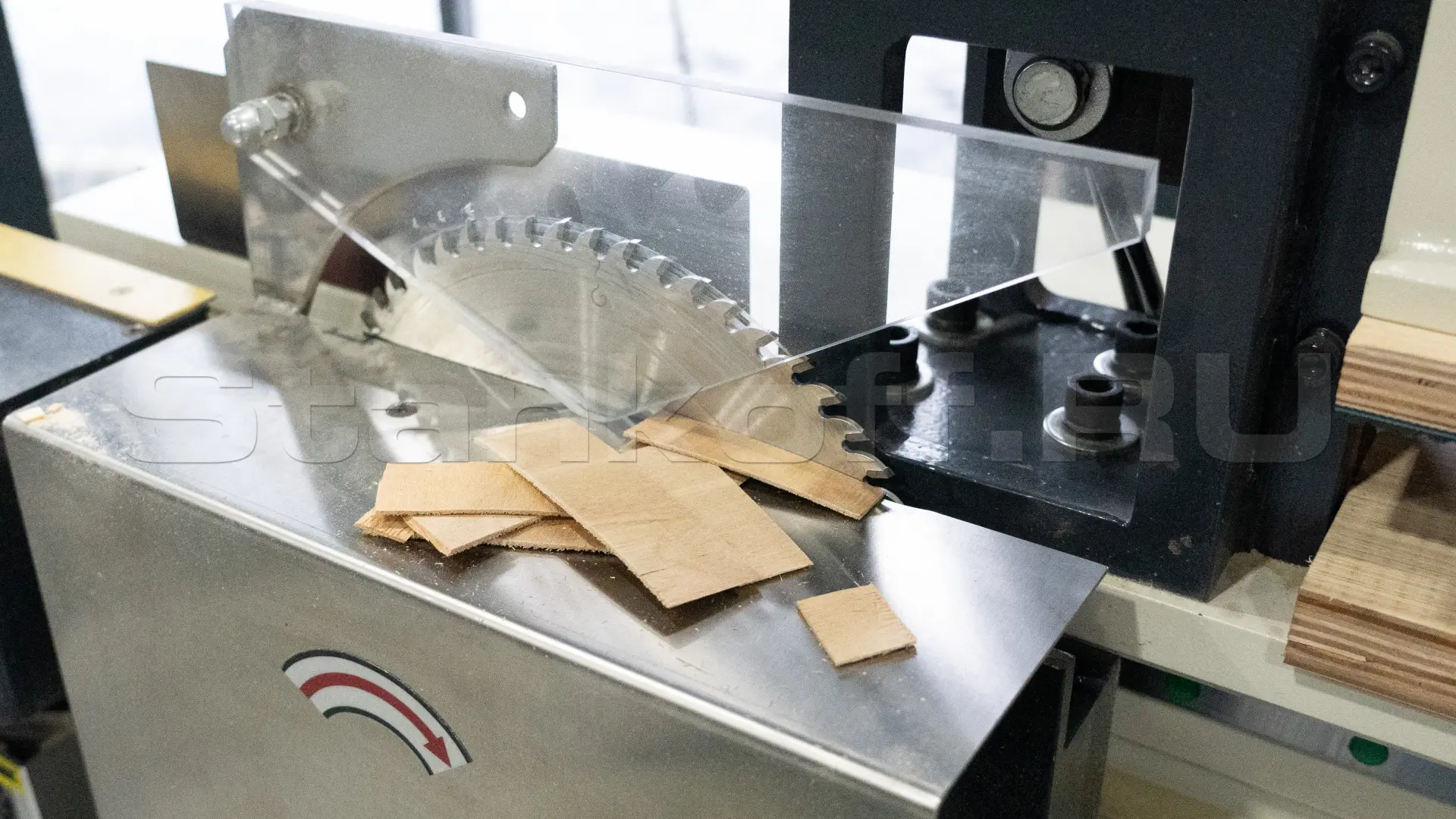

  • Используются пильный диск и насадная фреза — затачиваются проще, чем гильотинные ножи;
  • Автоматическая равномерная подача по призматическим направляющим повышает точность и повторяемость.

Конструктивные особенности

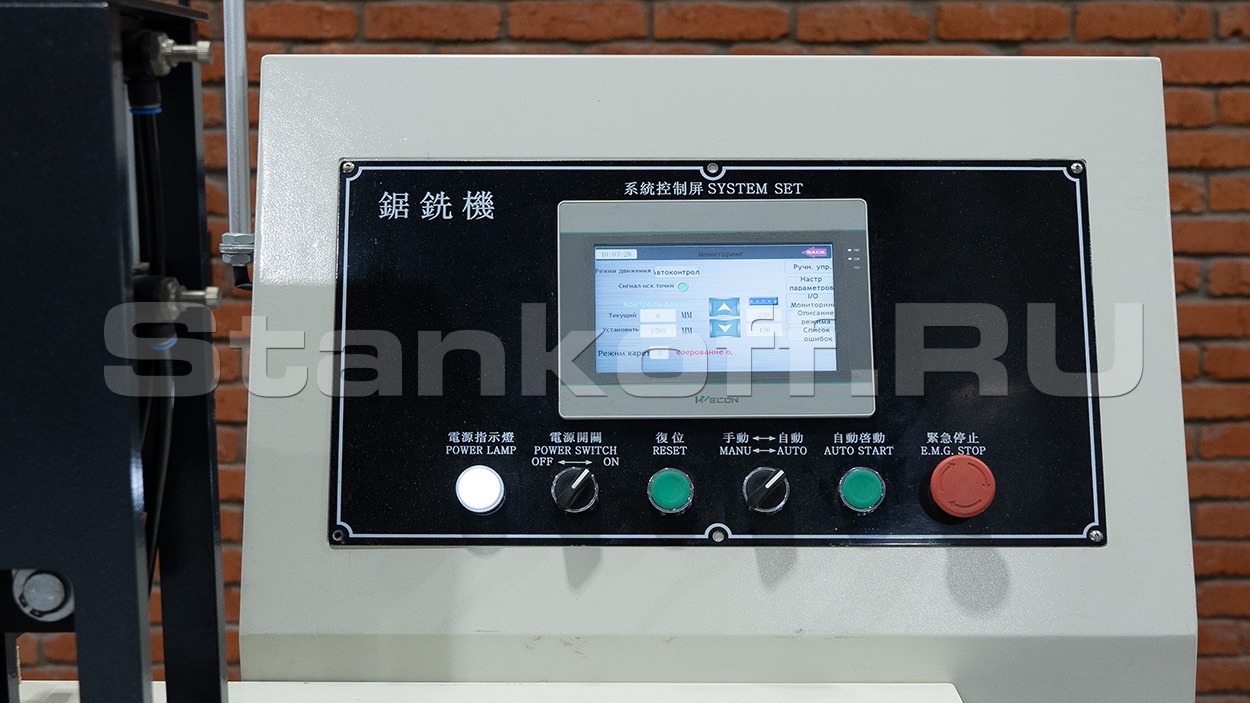

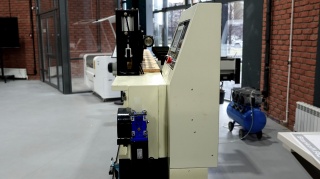

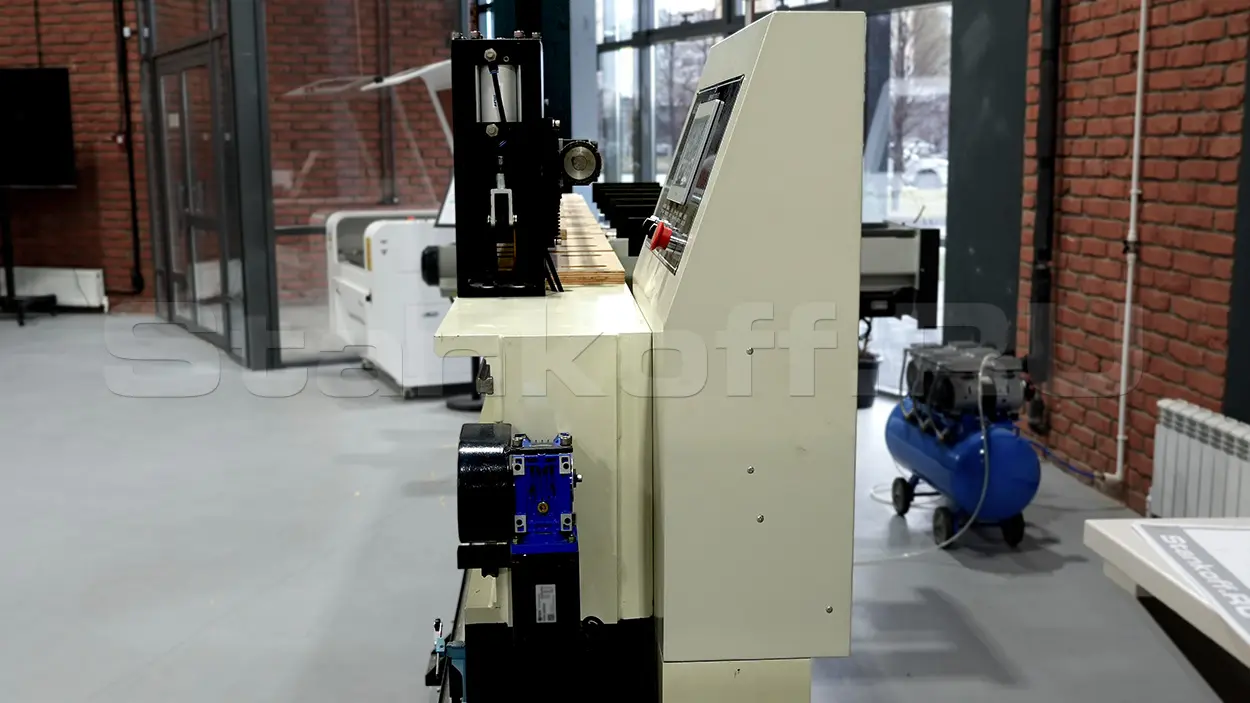

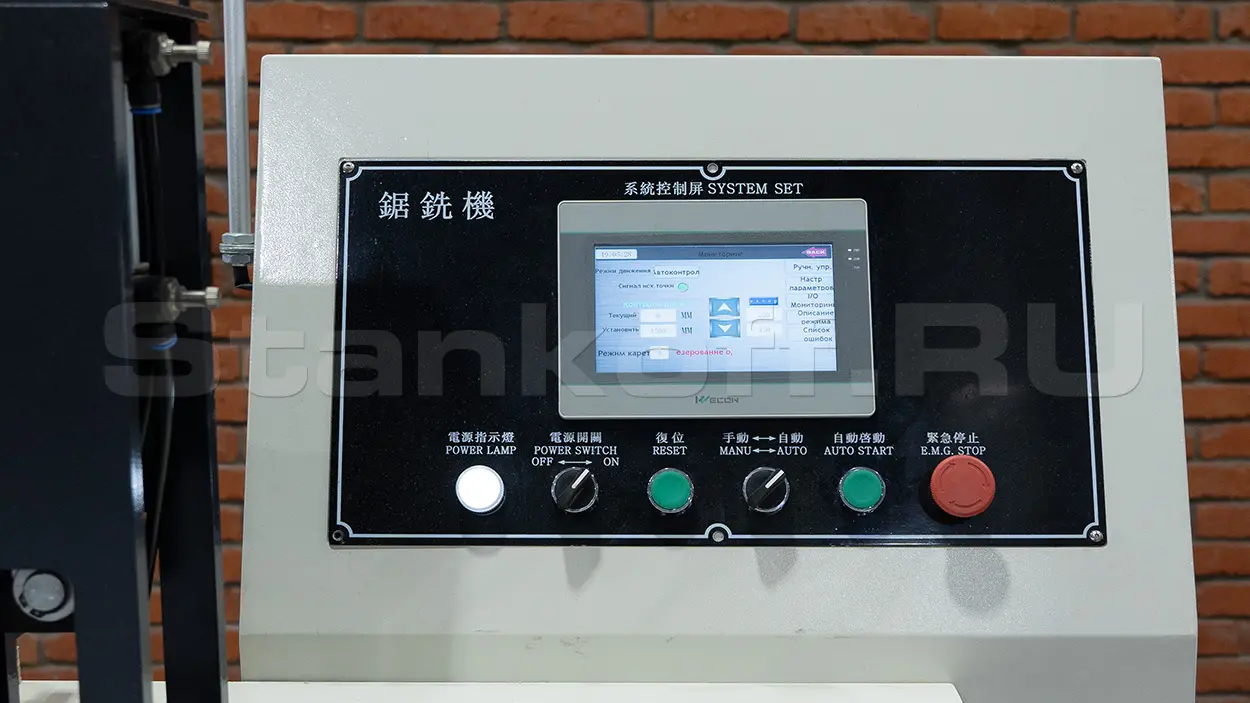

Панель управления

Панель управления станком оснащена сенсорным экраном с интерфейсом на русском языке.

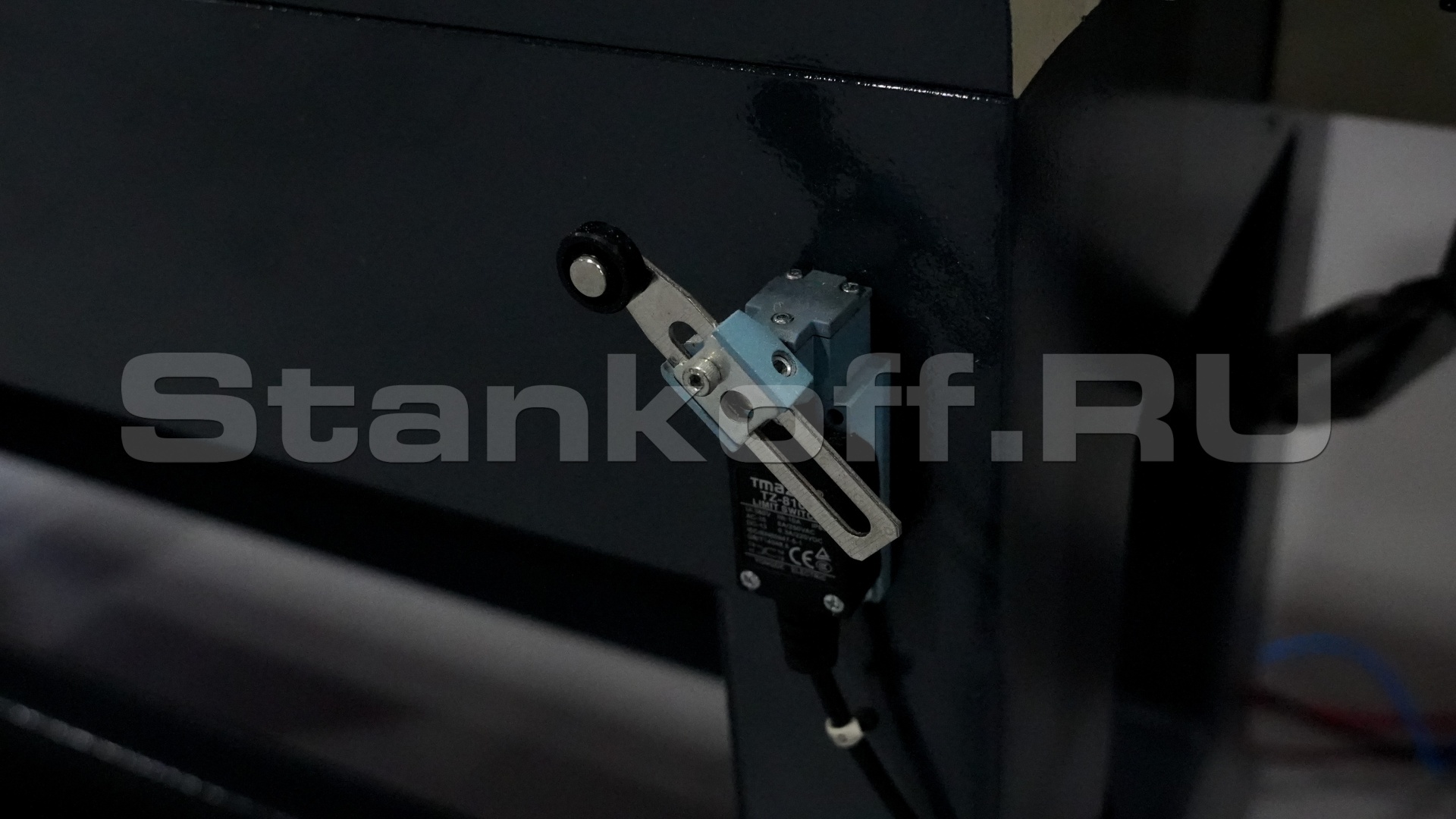

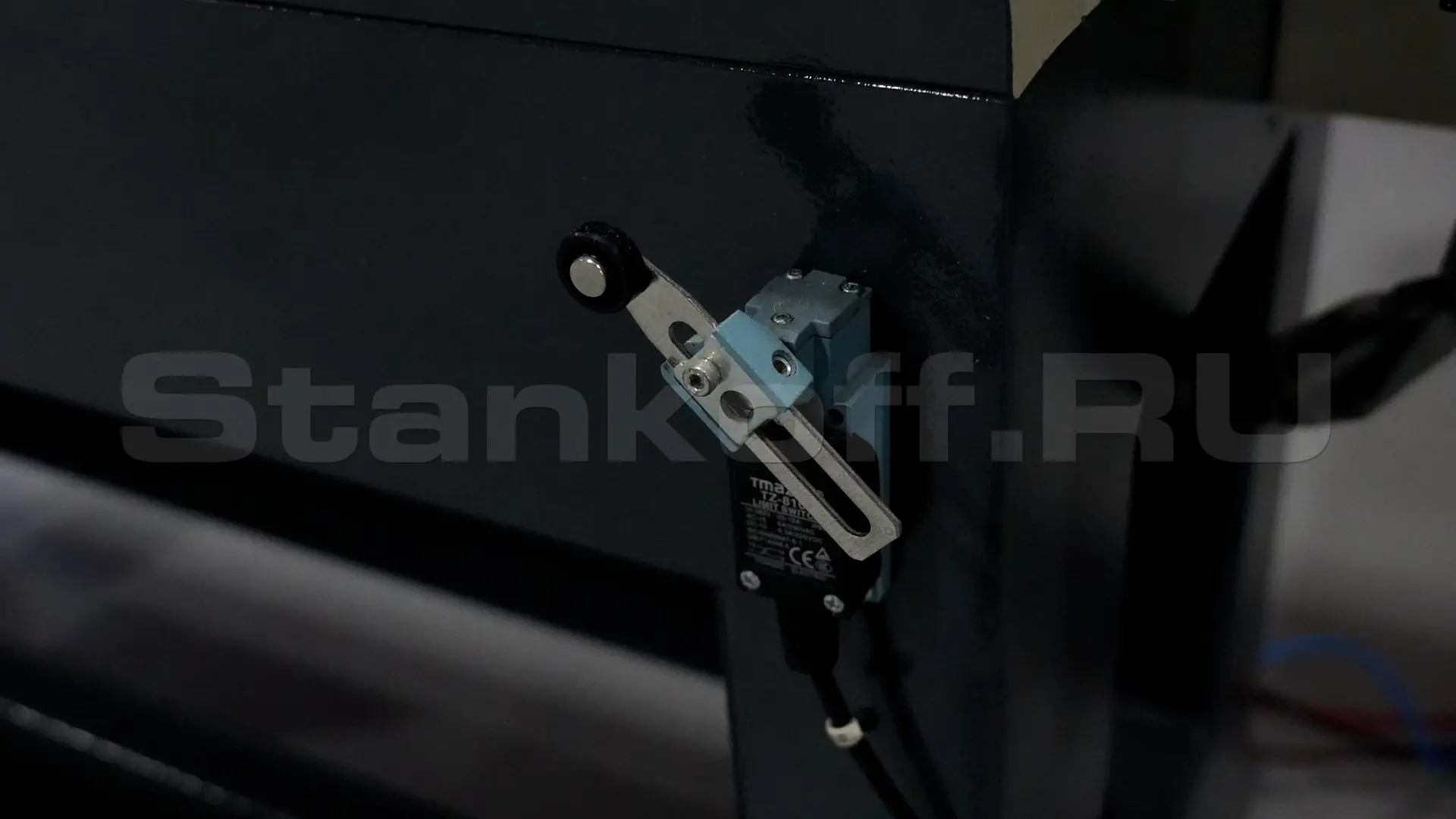

Концевой выключатель

Предназначен для установки ширины реза.

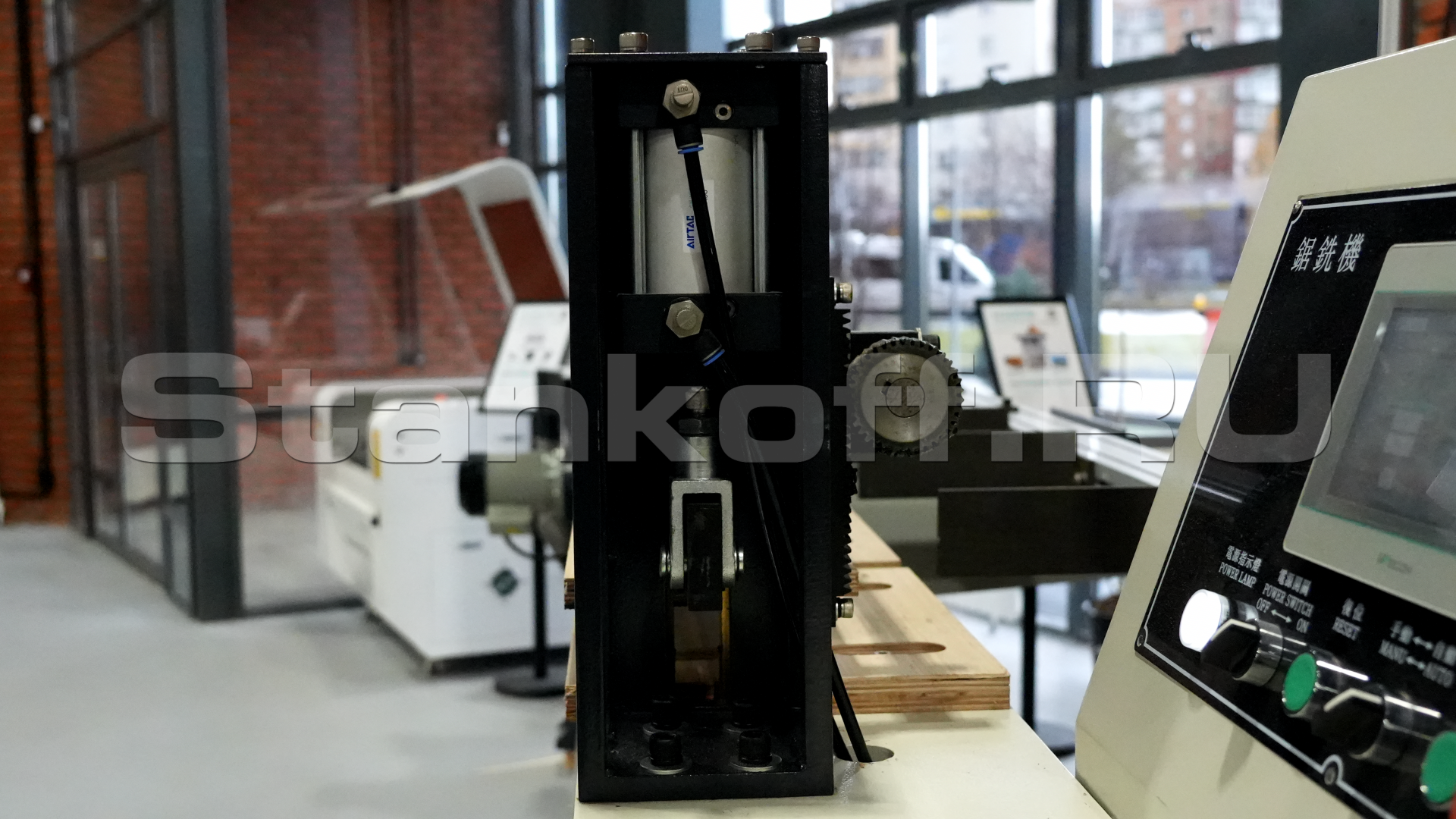

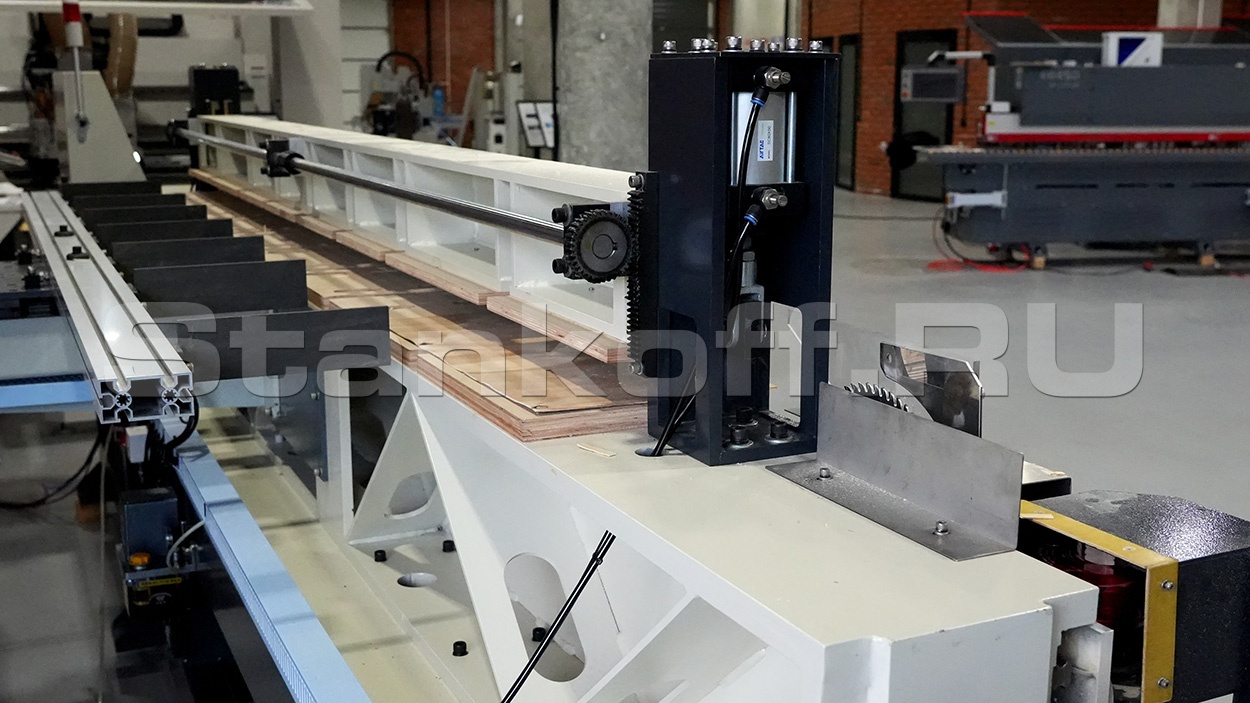

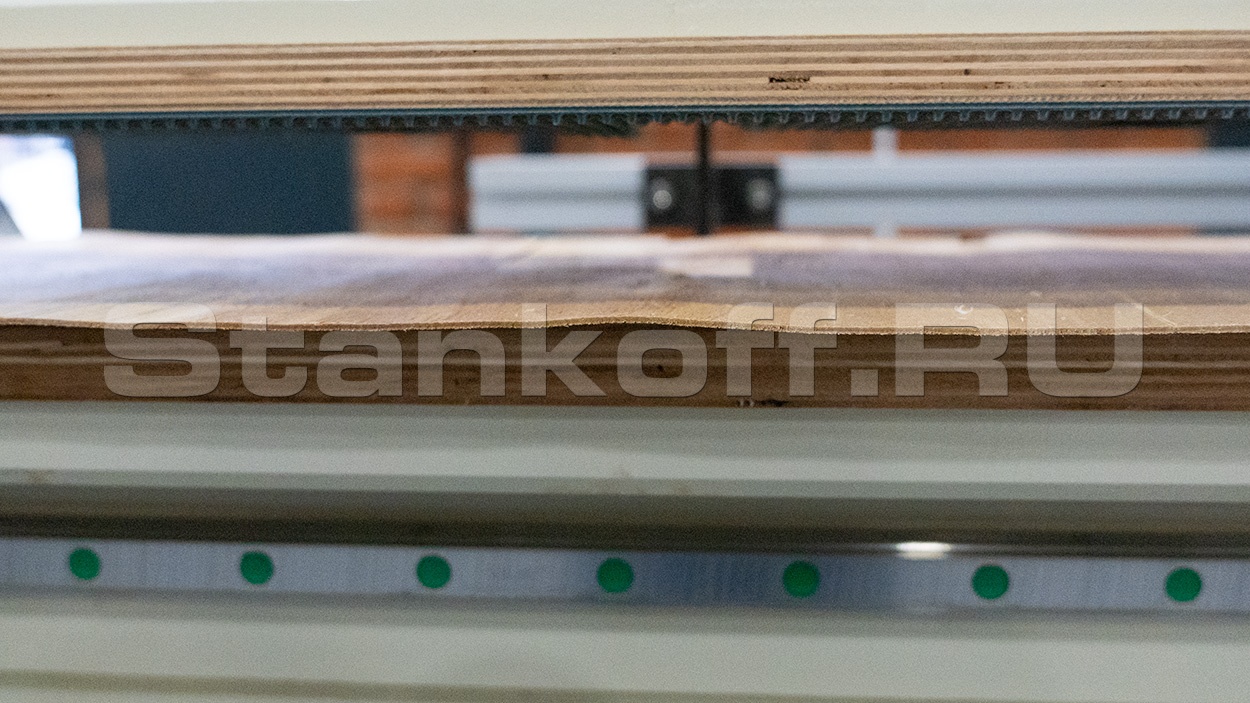

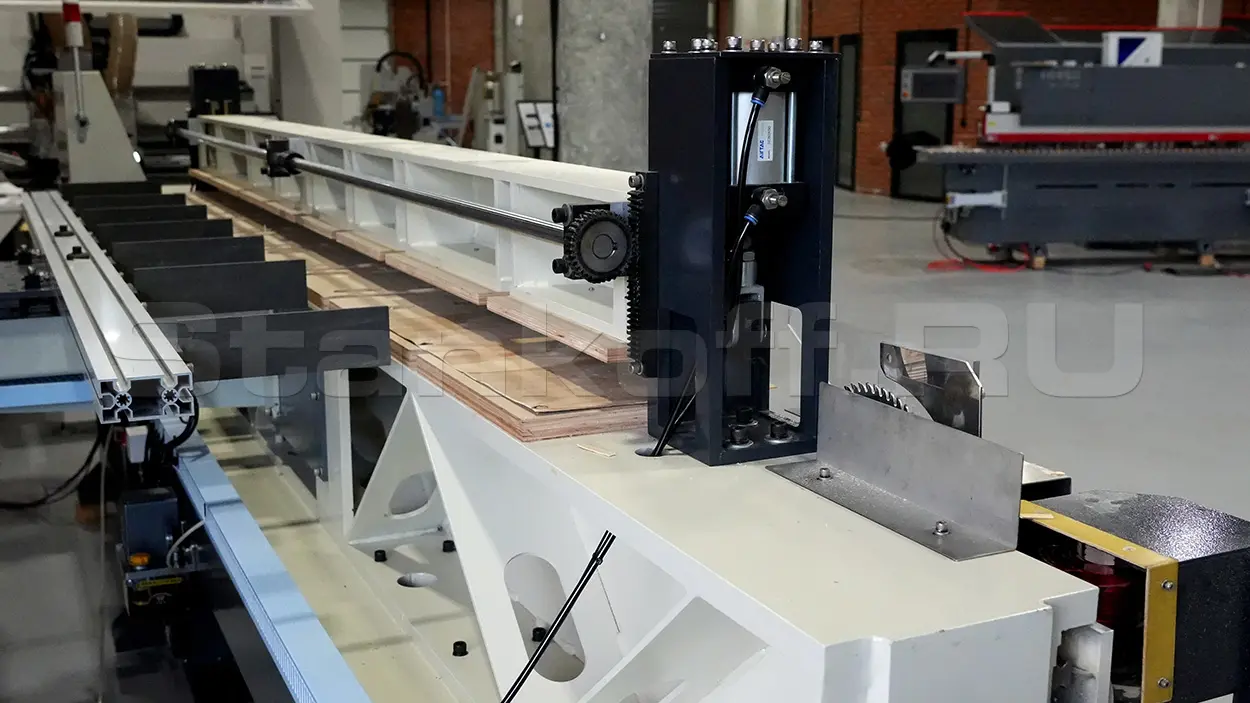

Пневматическая фиксация пачки шпона

Пневматическая фиксация пачки шпона удерживает листы неподвижно во время резки, чтобы обеспечить точность и качество реза.

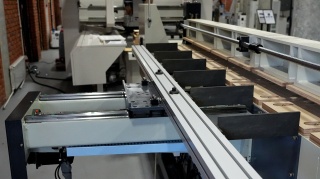

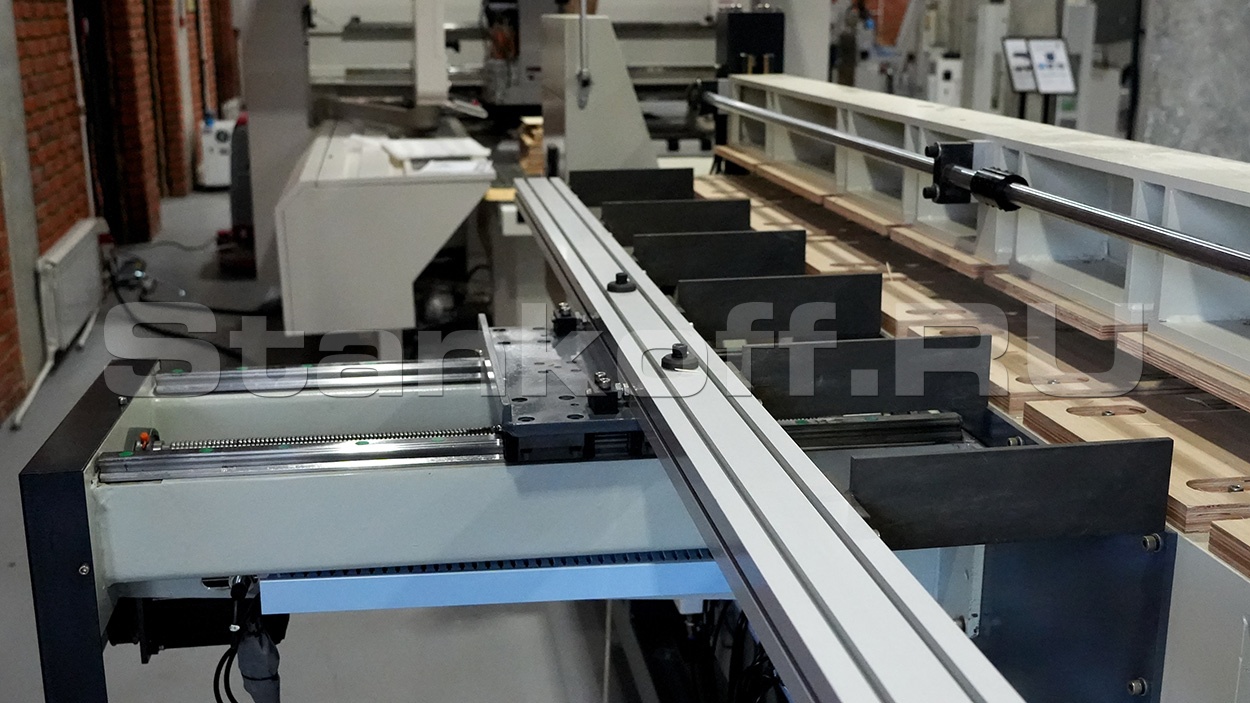

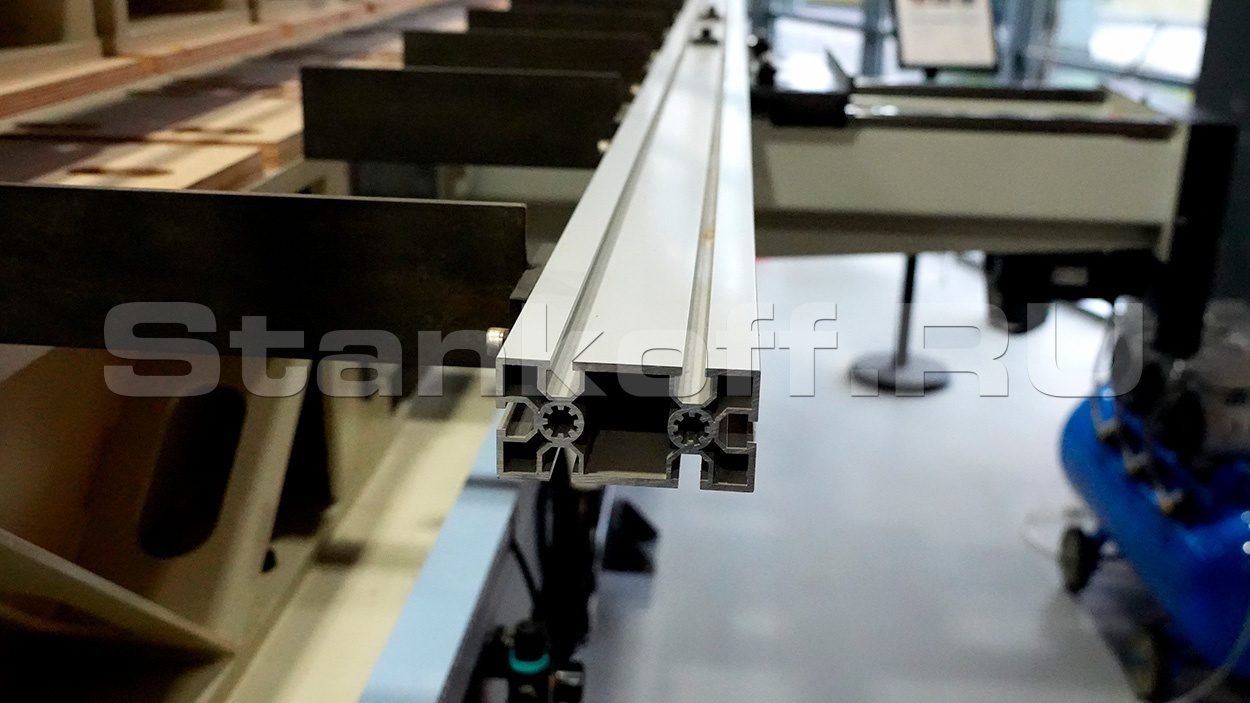

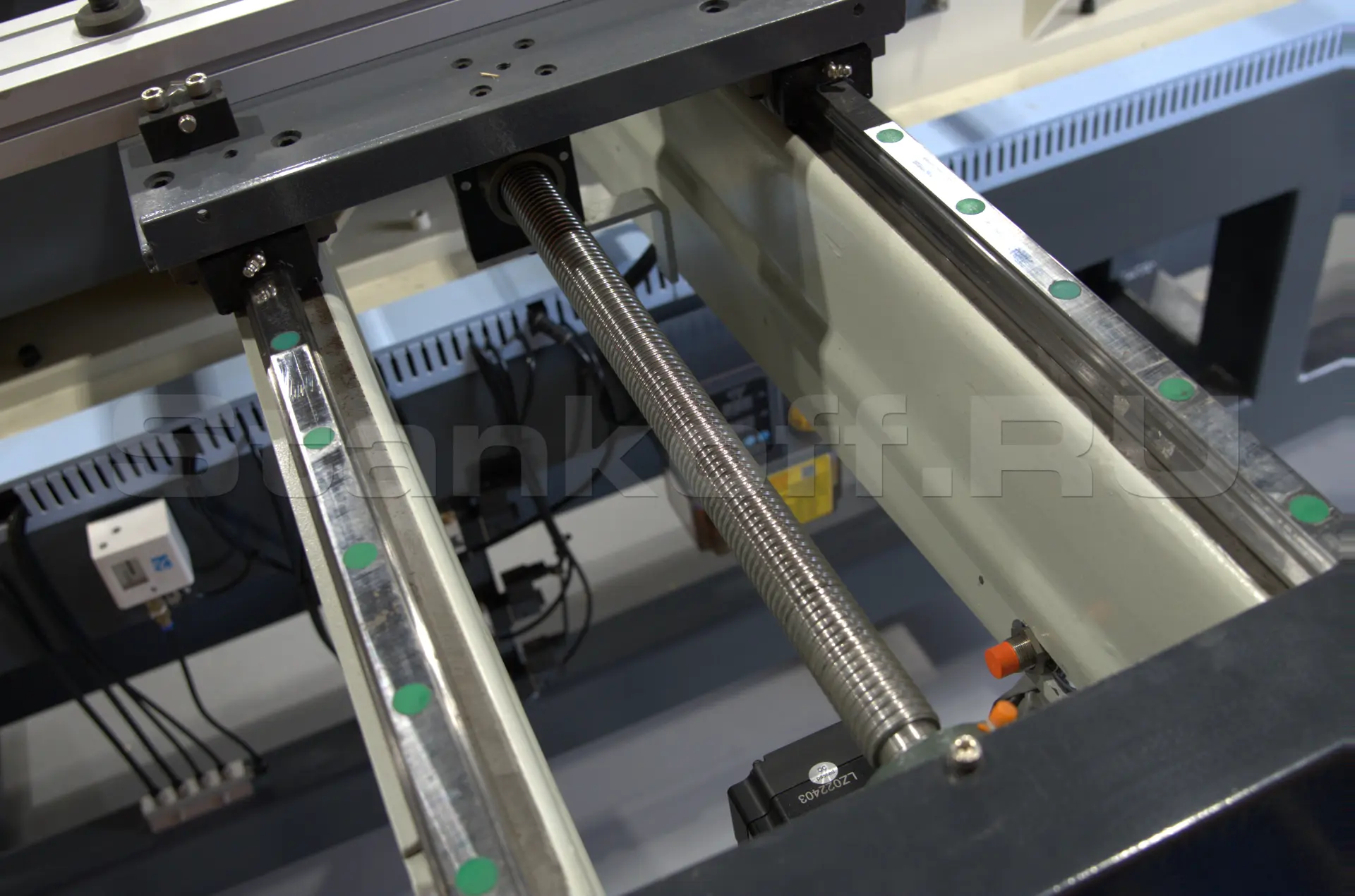

Линейные направляющие + ШВП

Служат для высокоточного и плавного перемещения узлов станка.

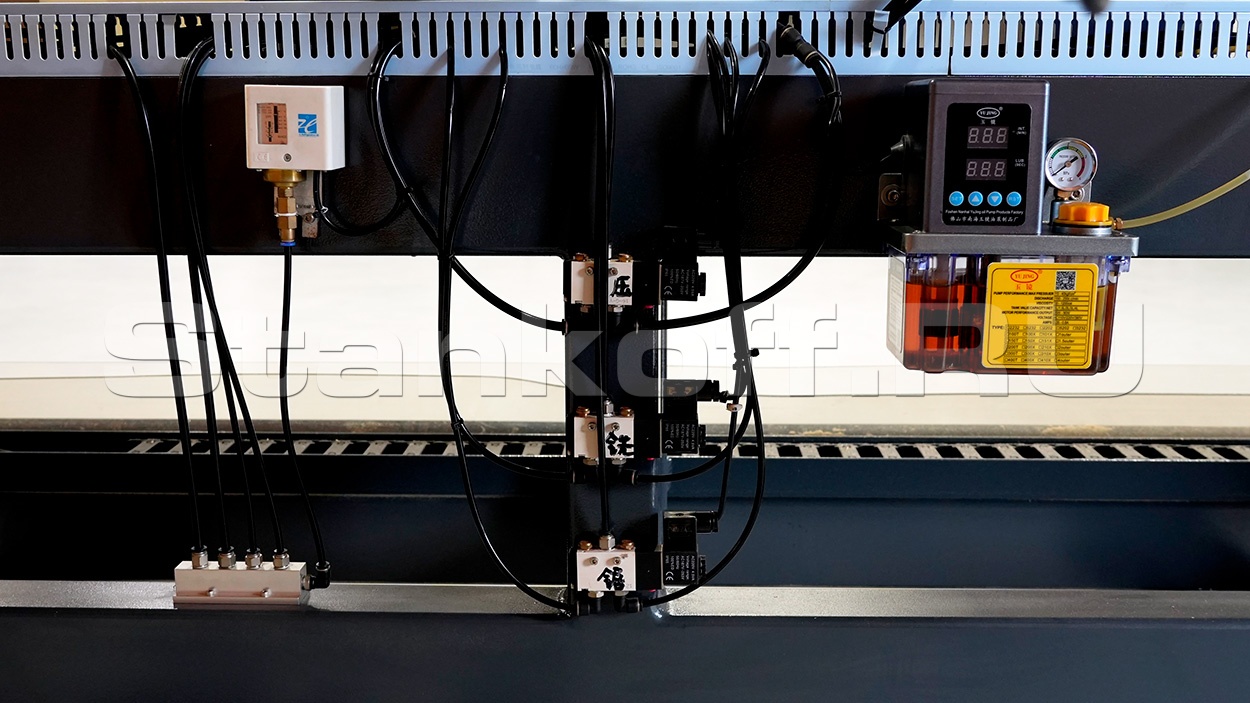

Система смазки

Станок оснащен централизованной системой смазки направляющих и других элементов станка

Характеристики

Минимальная толщина распила, мм 5
Максимальная толщина распила, мм 50
Максимальная длина обработки, мм 3200
Максимальная ширина обработки, мм 350
Скорость подачи распила (ступенчатая регулировка скорости), м/мин 5–15
Скорость подачи фрезерования (ступенчатая регулировка скорости), м/мин 20–35
Размер пильного диска (диаметр/толщина/внутренне отверстие), мм 255/ 3/ 25,4
Размер фрезы, мм D125xL60xd35x6T

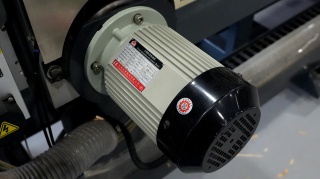

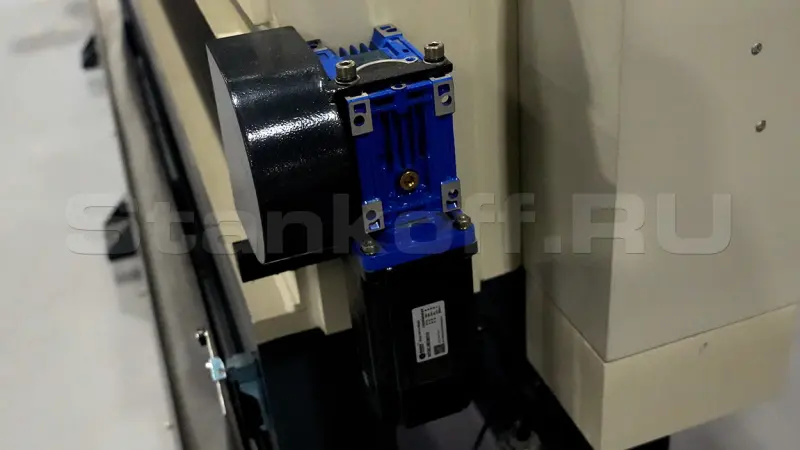

Мощность электродвигателя подачи рабочего узла, кВт 1,5

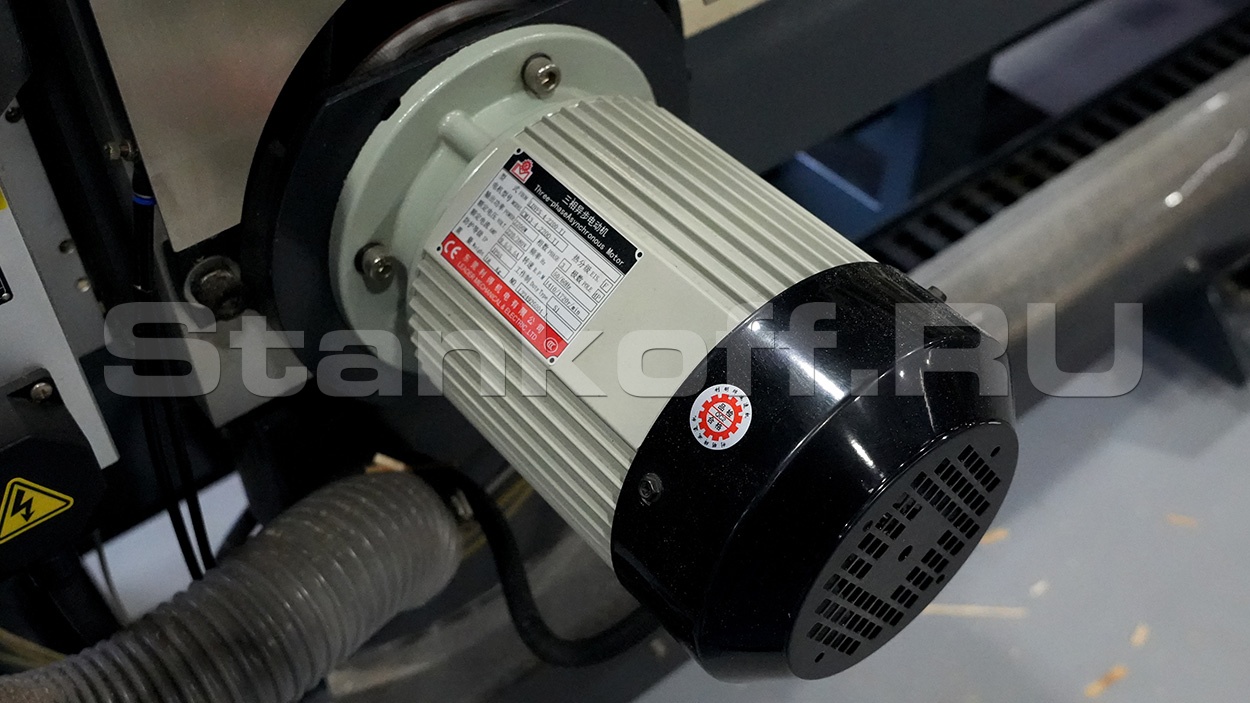

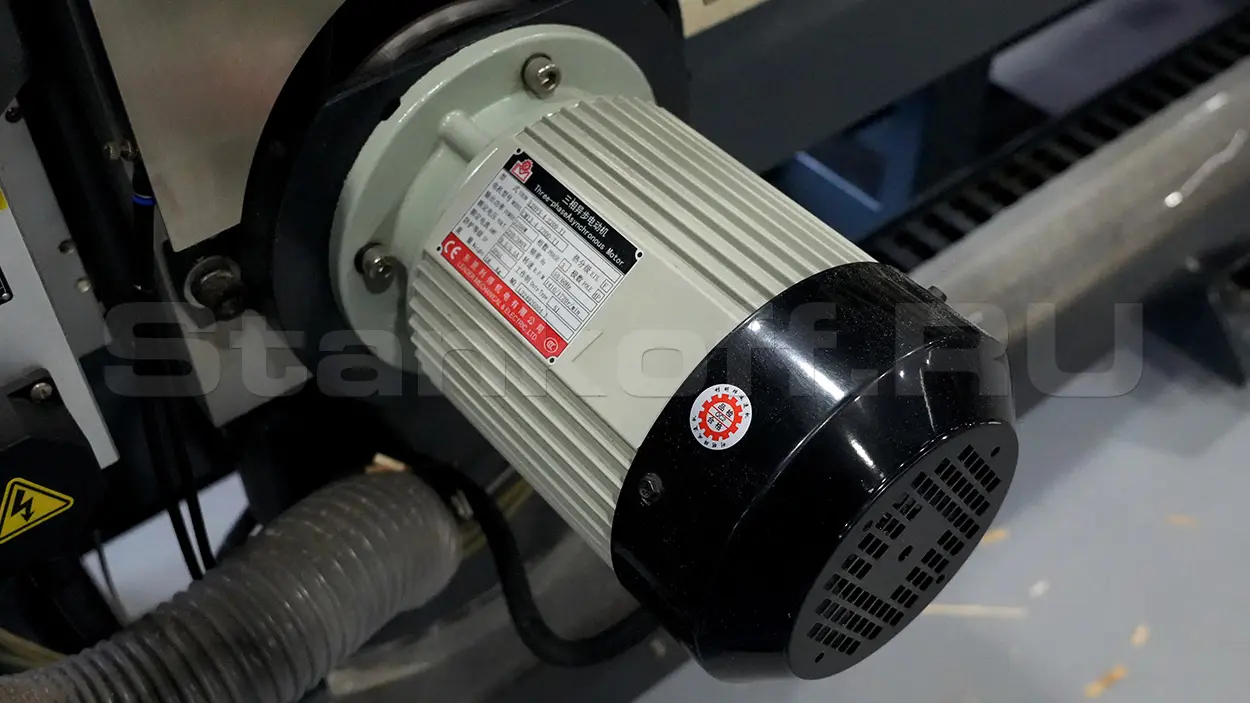

Мощность электродвигателя пильного узла , кВт 2,2
Мощность электродвигателя фрезерного узла, кВт 1,5 (9000 об/мин)
Система управления Сенсорный экран PLC
Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещены нецензурная лексика, реклама, контакты и оффтоп — такие отзывы удаляются.

Есть ли станок, который даёт ровную кромку сразу, без доработки?

Алексей Новичок
Делаем шпонированные двери. Кромку шпона перед сшивкой пилим на старой циркулярке, получается с волной, потом долго подгоняем вручную. Есть ли станок, который даёт ровную кромку сразу, без доработки?
0 0
Артём Эксперт Stankoff.RU Руководитель направления фрезерных и лазерных станков с ЧПУ, переработки отходов

Для вашей задачи существует специализированный класс станков — фурнирные пилы для прифуговки шпона. Они делают две операции за один проход: Черновая обработка пилой — выравнивает кромку Чистовая обработка фрезой — доводит до идеала На выходе — ровная кромка, готовая к сшивке без ручной доработки. Тот этап, который сейчас «съедает» время операторов, просто исчезает из процесса. Конкретная модель под вашу задачу — TG-3200: — Длина обработки до 3200 мм — работает с крупным форматом шпона без ограничений — Пневматический зажим пачки — листы не смещаются во время реза, кромка стабильно ровная — Толщина пачки 5–50 мм — от тонкого шпона ценных пород до толстых пакетов — Пильный диск + насадная фреза — затачиваются проще и дешевле, чем гильотинные ножи — Сенсорный экран на русском языке — оператор разберётся без сложной инструкции

0 |

Можно ли на TG-3200 резать МДФ?

Иван Новичок
0 0
Артём Эксперт Stankoff.RU Руководитель направления фрезерных и лазерных станков с ЧПУ, переработки отходов

Можно. А зачем? Технически – да, пильный диск с МДФ справится. Но это всё равно что забивать гвозди микроскопом. TG-3200 – специализированный станок для прифуговки шпона перед сшивкой. Все узлы заточены под эту задачу: • Пневмозажим рассчитан на тонкий шпон — для плит МДФ нужен жёсткий механический прижим; • Пильный диск и фреза подобраны под мягкую древесину. МДФ абразивен и содержит клей — ресурс инструмента упадёт в разы, кромка получится с прижогами; • Аспирация не рассчитана на мелкодисперсную пыль МДФ. Что использовать для МДФ: форматно-раскроечный станок — подрезная пила + основной диск дают чистую кромку без сколов с первого прохода. Итог: TG-3200 идеально делает то, для чего создан. Если ваш профиль — шпонированная мебель, двери, фасады — он окупится за счёт скорости и качества подготовки шпона к сшивке. А для МДФ возьмите отдельный форматник. Напишите нам — подберем оборудование за одну консультацию

0 |
