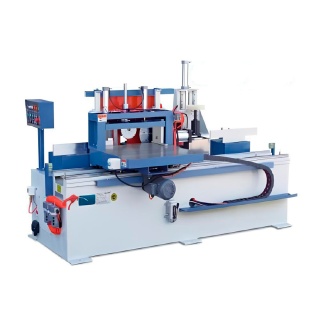

Шипорезный станок НСМ TSK-15A выполняет фрезеровку мини-шипа на двух концах заготовок в автоматическом режиме. Обработанные детали затем направляются в клеенаносящий модуль и далее — на пресс для торцевого сращивания, обеспечивая непрерывный производственный цикл.
Преимущества
- Увеличенная ширина обрабатываемого пакета
- Гидравлическая подача заготовки
- Мощная литая станина снижает вибрации и повышает точность обработки
- Возможность вертикального и горизонтального фрезерования заготовок различной длины
- Увеличенная мощность двигателя для обработки заготовок максимального сечения и повышения надёжности станка
- Направляющие каретки изготовлены из высокопрочной легированной стали
- Шпиндель установлен на двухрядных роликовых подшипниках серии 7207 для высокой точности и долговечности
- Каретка приводится в движение мощным гидроцилиндром от гидростанции (в комплекте)
- Производительность — до 130 м³ сращённой продукции в месяц при односменной 8-часовой работе
Конструктивные особенности
- Станина
Станина коробчатой формы и усиленная балка для каретки, подвергнутые специальной термообработке, придают конструкции высокую жёсткость, обеспечивая длительный срок службы станка без потери точности обработки.
- Рабочий стол каретки
Позволяет свести к минимуму вибрации при обработке и обеспечить надежное базирование пакета заготовок, что значительно повышает точность и качество обработанных шипов.
- Линейные направляющие
Каретка перемещается по немецким линейным направляющим высокой точности. Конструкция исключает дополнительные изгибающие нагрузки, обеспечивая долговечность и высокое качество обработки шипов для улучшения сращённых плетей.
- Система подачи с регулировкой скорости возврата каретки
Подача заготовок в зону резания осуществляется с помощью пневмоцилиндра с гидрокомпенсатором, что обеспечивает плавное перемещение пакета заготовок и позволяет увеличить скорость возврата каретки. Это сокращает цикл обработки и повышает общую производительность станка.
- Прижим пакета заготовок
Прижим пакета заготовок к боковой базовой плоскости двумя пневмоцилиндрами и верхний прижим к поверхности стола обеспечивают надежное базирование заготовок и высокую точность обработки шипов.
- Торцовочный узел с пилой и дробилкой
Обеспечивает точную обработку торца заготовки с дроблением отходов для их полного удаления через стружкоприемник аспирационной системы. Глубина обработки шипа настраивается с высокой точностью с помощью трапецеидальной винтовой пары.
- Высокоточный фрезерный шпиндель
Применение в конструкции шпинделя высокооборотных сдвоенных радиально-упорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов.
- Привод фрезерного шпинделя
Фрезерный шпиндель для нарезания шипов приводится от стационарного электродвигателя через плоскоремённую передачу. Это обеспечивает стабильную и надёжную работу при обработке пакета заготовок: вибрация от двигателя на шпиндель не передаётся, благодаря чему достигается высокое качество реза и увеличенный срок службы шпиндельного узла.
- Точная настройка фрезерного шпинделя
Настройка фрезерного шпинделя осуществляется маховиком с фиксацией, через коническую передачу и трапецеидальный винт, что позволяет точно выставить его относительно стола и обеспечить правильную геометрию шипа.
- Устройство смещения пакета заготовок
Перемещение пакета заготовок выполняется пневмоцилиндром после обработки шипа в переднем положении каретки, предотвращая повторную обработку шипов при возврате каретки в исходное положение.
- Управление работой станка в автоматическом режиме
Управление производится педалью в режиме автоматики или кнопкой на кронштейне прижимов, что повышает удобство и производительность работы на станке.
- Пульт управления станком
Эргономичная панель пульта управления, встроенная в дверцу электрошкафа, обеспечивает удобство управления станком при проведении наладочных работ.
| Max ширина обрабатываемого пакета заготовок, мм | 600 |
| Max толщина заготовки, мм | 150 |
| Габариты рабочего стола, мм | 850x600 |
| Посадочный диаметр фрезы, мм | 70 |
| Посадочный диаметр пилы, мм | 30 |
| Маx. диаметр устанавливаемой фрезы, мм | 160 |
| Max. диаметр устанавливаемой пилы, мм | 250 |
| Скорость вращения фрезы, об/мин | 6750 |
| Скорость вращения пилы, об/мин | 2890 |
| Необходимое давление в пневмосистеме, Mpa | 0,65 |
| Размер торцовочной пилы, мм | 250х4,0х3,0х80Т |
| Диаметр аспирационного отверстия на фрезе, мм | 160 |
| Диаметр аспирационного отверстия на пильном узле, мм | 115 |
| Мощность двигателя фрезы, кВт | 11 |
| Мощность двигателя пильного узла, кВт | 4,0 |
| Мощность двигателя гидростанции (привод подачи), кВт | 2,2 |
| Общая мощность, кВт | 17,2 |
| Габаритные размеры (ДxШxВ), мм | 2700x1730x1550 |
| Вес, кг | 1800 |
