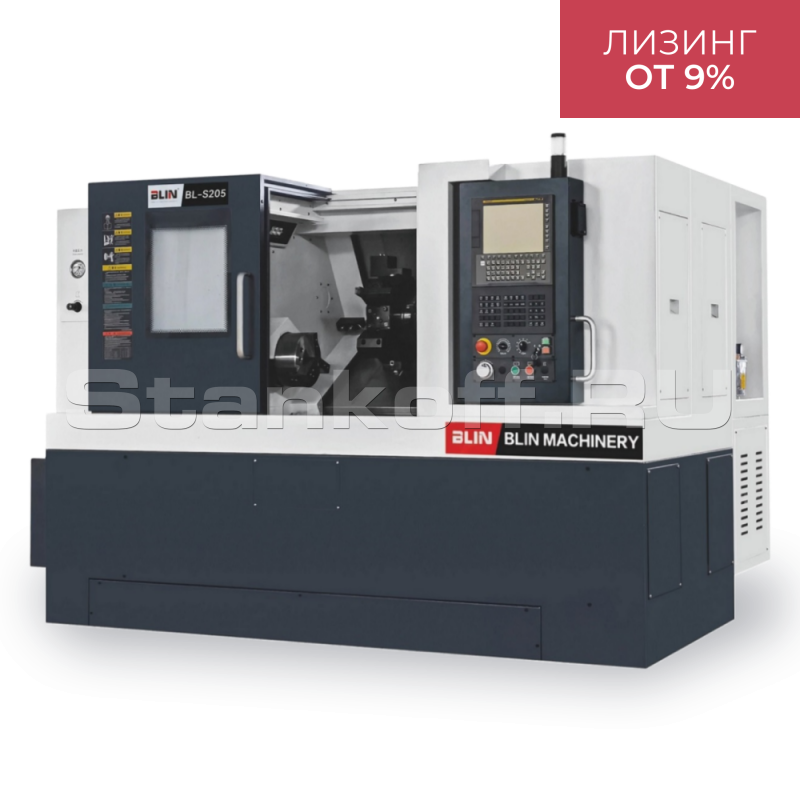

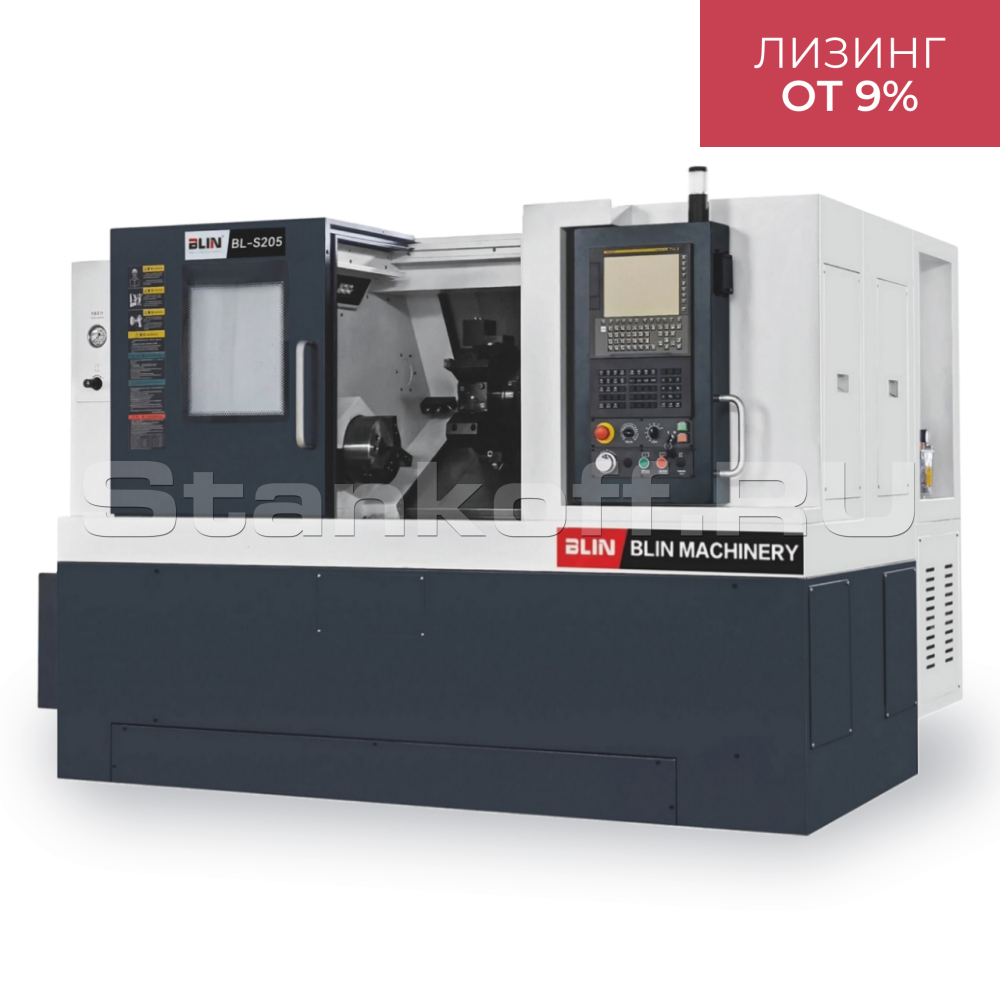

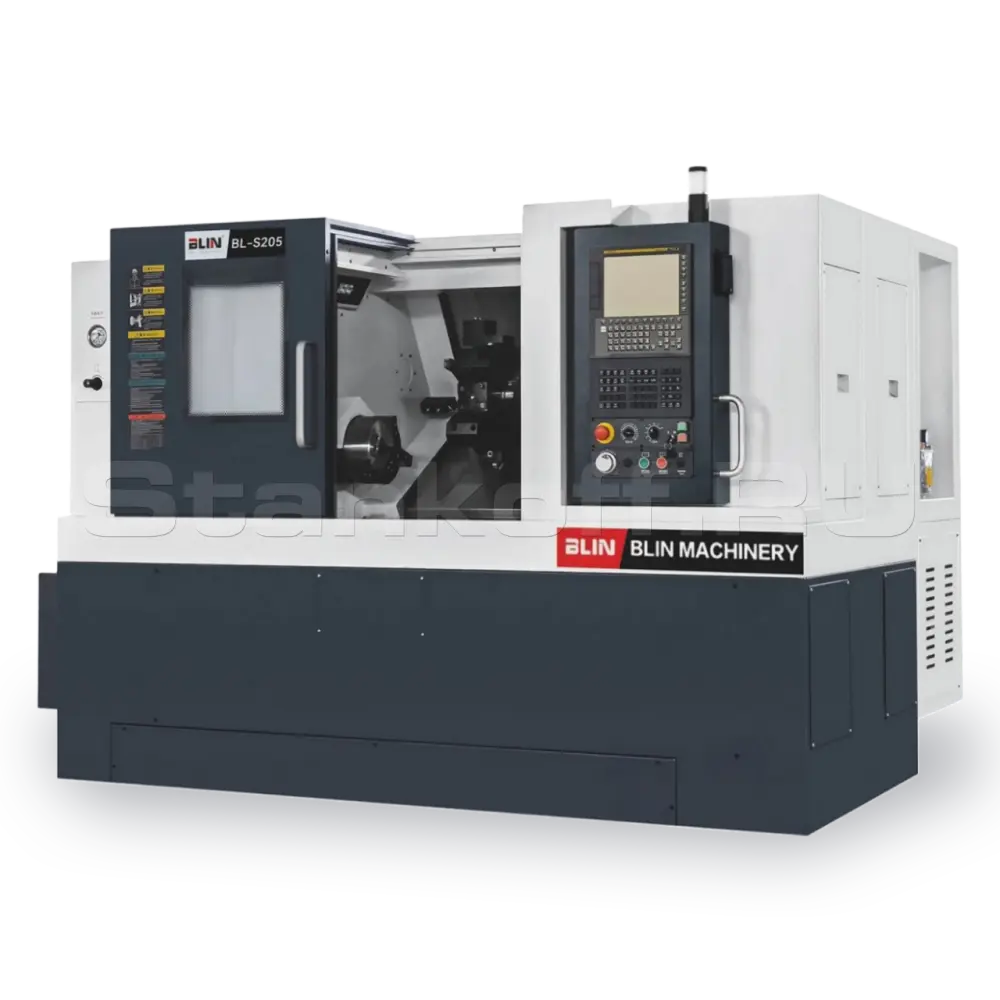

Токарный обрабатывающий центр модели BLIN BL-S300SY

Name: Токарный обрабатывающий центр модели BLIN BL-S300SY
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул BL-S300SY

Максимальный диаметр заготовки над станиной, мм	Ø 630
Максимальный диаметр заготовки над суппортом, мм	Ø 330
Максимальная длина точения, мм	800 / 1100 / 1500
Максимальный диаметр точения, мм	Ø 520
Тип передачи (главный шпиндель)	ременный привод
Диаметр отверстия шпинделя, мм	Ø 91 (опц. Ø127)
Торец шпинделя	А2-8 (опц. А2-11)
Максимальная скорость шпинделя, об/мин	3 500 (опц. 2500)
Максимальный диаметр обрабатываемого прутка, мм	Ø 75 (опц. Ø 91)
Мощность шпинделя, кВт	15 / 18,5
Максимальный крутящий момент, Нм	A2-8: 143 (опц. A2-11: 220)
Патрон шпинделя, дюйм	10" (опц. 12" / 15")
Индексация шпинделя (ось С), град.	0,001°
Тип передачи (противошпиндель)	прямой привод
Диаметр отверстия противошпинделя, мм	Ø 66
Торец противошпинделя	А2-6
Максимальная скорость противошпинделя, об/мин	6 000
Максимальный диаметр обрабатываемого прутка, мм	Ø 52
Мощность противошпинделя, кВт	17,2
Патрон противошпинделя, дюйм	8"
Индексация противошпинделя (ось С), град.	0,001°
Перемещение противошпинделя, мм	680 / 980 / 1380
Тип линейных направляющих	роликовые
Перемещение по оси X, мм	260 + 10
Перемещение по оси Z, мм	850 / 1150 / 1550
Перемещение по оси Y, мм	±50
Быстрые перемещения по осям X/Z, м/мин	30
Тип револьверной головы	BMT65
Количество инструментальных позиций, шт.	12
Время смены инструмента, сек	0,3
Время полного поворота головы, сек	0,9
Сечение хвостовиков инструмента, мм	25×25, Ø 40
Мощность двигателя приводного инструмента, кВт	4,5
Максимальный крутящий момент приводного инструмента, Нм	18
Максимальная скорость приводного инструмента, об/мин	6 000
Ход пиноли задней бабки, мм	120
Скорость быстрого перемещения задней бабки, м/мин	15
Конус пиноли задней бабки	МТ5
Шероховатость, мм	Ra 0.4 ÷ 1.6
Соосность, мм	≤ 0,003
Точность позиционирования по осям X/Z, мм	0,005 / 0,008
Повторяемость по осям X/Z, мм	0,002 / 0,004
Мощность двигателя насоса СОЖ, кВт	0,7
Расход СОЖ, м³/ч	3
Габариты станка (длина), мм	3520 / 3970 / 4090
Габариты станка (ширина), мм	2080
Габариты станка (высота), мм	2050
Вес станка, кг	7150 / 7750 / 8200

Все характеристики

Модели серии

Все товары

BL-S300

BL-S300M

BL-S300Y

BLIN BL-S300SM

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Ильнур Сафин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Токарный обрабатывающий центр BLIN BL-S300SY предназначен для обработки прутков из различных металлов.

Преимущества:

Жёсткая монолитная станина из сплава Mechanite с последующей термообработкой (искусственное старение) обеспечивает прочность и долговечность конструкции. Усиленные рёбра жёсткости повышают виброустойчивость и снижают влияние динамических нагрузок.
Высокая точность достигается за счёт линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония). Точное позиционирование обеспечивают шарико-винтовые пары (ШВП) HIWIN.

Конструктивные особенности

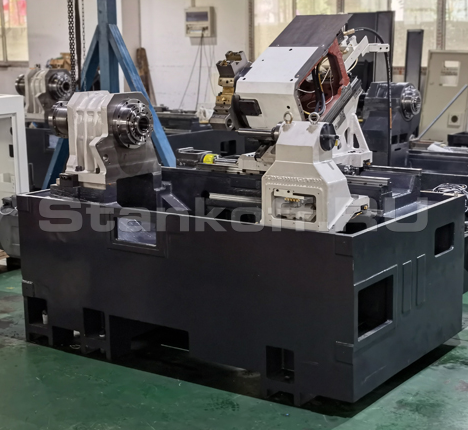

Станина

Конструкция обрабатывающего центра обеспечивает высокую производительность и точность, как при постоянных тяжелых точениях, так и при прерывистой обработке. Исполнение станины с наклоном обеспечивает легкий доступ к заготовке в рабочей зоне, эффективное стружкоудаление, удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание.

ШВП

ШВП с предварительным натяжением и двойным креплением. Оба конца оси X и оси Z жестко зафиксированы и установлены в предварительно нагруженные высокоточные подшипники класса P4, которые обеспечивают точное и плавное перемещение даже с высокой нагрузкой.

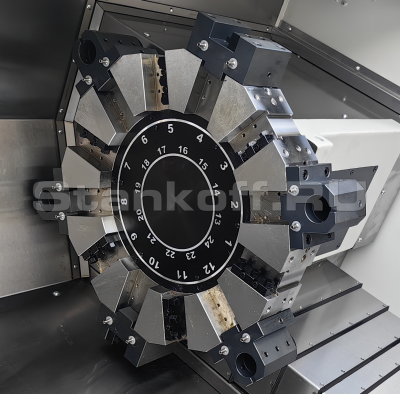

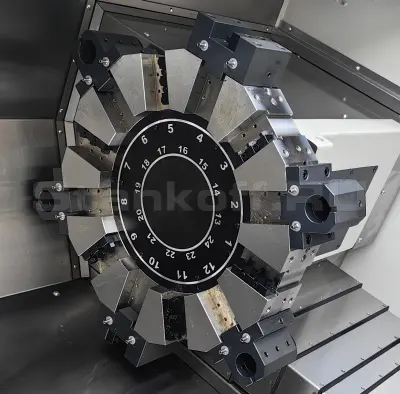

Двигатели для поворота револьверной головы

Двигатели для поворота револьверной головки позволяет менять инструмент за 0,3 секунд. Это минимизирует время холостых ходов, что сокращает время простоя оборудования и повышает производительность в целом.

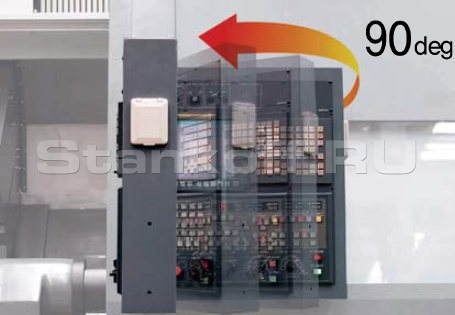

Централизованная панель управления

Централизованная панель управления стойки ЧПУ может поворачиваться на 90 градусов. Панель, оснащенная цветным ЖК-монитором, предоставляет оператору удобства при работе с различными диалоговыми окнами, а также сигнализирует об ошибках в процессе обработки.

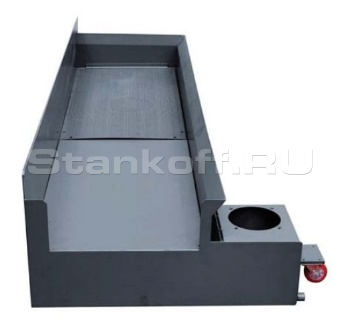

Отдельный бак для СОЖ

Для обеспечения стабильной работы машины резервуар для СОЖ удален от объектов с повышенной отдачей тепла. Большой бак охлаждающей жидкости обеспечивает удобство при удалении стружки, смены охлаждающей жидкости и упрощает техническое обслуживание системы.

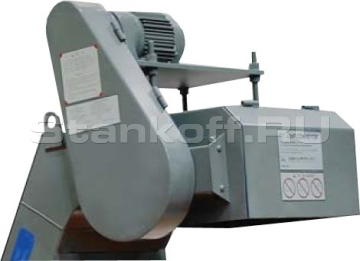

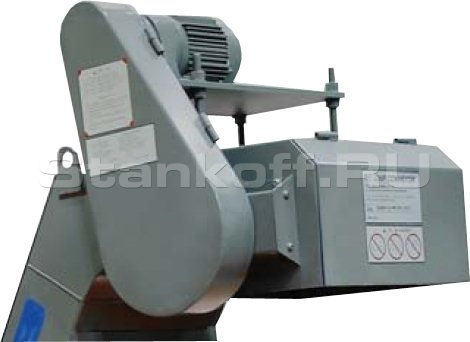

Ленточный стружкоуборочный транспортер

Предназначен для отвода стружки из рабочей зоны станка во время работы и для удобства уборки оборудования оператором.

Стандартная комплектация

Система ЧПУ FANUC 0i-TF;
Ручной маховичок управления;
Станина чугунная с наклоном 30° с линейными направляющими;
Шпиндель высокоточный с осью С1 с электромагнитным тормозом, 15/18,5 кВт;
Противошпиндель высокоточный с осью С2 с электромагнитным тормозом, 17,2 кВт;
Гидравлический патрон 10" главного шпинделя;
Гидравлический патрон 8" противошпинделя;
Револьверная головка на 12 позиций, BMT65;
Ось Y;
Система подачи СОЖ;
Автоматическая система смазки;
Освещение рабочей зоны станка;
3-х цветная сигнальная лампа;
Пистолет для воздуха;
Пистолет для СОЖ;
Педаль управления патроном;
Выносная педаль управления;
Трансформатор 380В (3 фазы встроенный);
Автоматический цепной конвейер для стружки и бункер для стружки;
Кондиционер электрошкафа;
Блокировка замка передней двери с помощью датчика (стандарт безопасности CE);
Приводной инструментальный блок (осевой BMT65) – 1 шт.;
Приводной инструментальный блок (радиальный BMT65) – 1 шт.;
Комплект инструментов для настройки и обслуживания станка;
Комплект документации по обслуживанию станка на русском языке;
Держатели инструмента – 8 шт. (4 штуки круглые, 4 штуки квадратные).

Характеристики

Максимальный диаметр заготовки над станиной, мм	Ø 630
Максимальный диаметр заготовки над суппортом, мм	Ø 330
Максимальная длина точения, мм	800 / 1100 / 1500
Максимальный диаметр точения, мм	Ø 520
Тип передачи (главный шпиндель)	ременный привод
Диаметр отверстия шпинделя, мм	Ø 91 (опц. Ø127)
Торец шпинделя	А2-8 (опц. А2-11)
Максимальная скорость шпинделя, об/мин	3 500 (опц. 2500)
Максимальный диаметр обрабатываемого прутка, мм	Ø 75 (опц. Ø 91)
Мощность шпинделя, кВт	15 / 18,5
Максимальный крутящий момент, Нм	A2-8: 143 (опц. A2-11: 220)
Патрон шпинделя, дюйм	10" (опц. 12" / 15")
Индексация шпинделя (ось С), град.	0,001°
Тип передачи (противошпиндель)	прямой привод
Диаметр отверстия противошпинделя, мм	Ø 66
Торец противошпинделя	А2-6
Максимальная скорость противошпинделя, об/мин	6 000
Максимальный диаметр обрабатываемого прутка, мм	Ø 52
Мощность противошпинделя, кВт	17,2
Патрон противошпинделя, дюйм	8"
Индексация противошпинделя (ось С), град.	0,001°
Перемещение противошпинделя, мм	680 / 980 / 1380
Тип линейных направляющих	роликовые
Перемещение по оси X, мм	260 + 10
Перемещение по оси Z, мм	850 / 1150 / 1550
Перемещение по оси Y, мм	±50
Быстрые перемещения по осям X/Z, м/мин	30
Тип револьверной головы	BMT65
Количество инструментальных позиций, шт.	12
Время смены инструмента, сек	0,3
Время полного поворота головы, сек	0,9
Сечение хвостовиков инструмента, мм	25×25, Ø 40
Мощность двигателя приводного инструмента, кВт	4,5
Максимальный крутящий момент приводного инструмента, Нм	18
Максимальная скорость приводного инструмента, об/мин	6 000
Ход пиноли задней бабки, мм	120
Скорость быстрого перемещения задней бабки, м/мин	15
Конус пиноли задней бабки	МТ5
Шероховатость, мм	Ra 0.4 ÷ 1.6
Соосность, мм	≤ 0,003
Точность позиционирования по осям X/Z, мм	0,005 / 0,008
Повторяемость по осям X/Z, мм	0,002 / 0,004
Мощность двигателя насоса СОЖ, кВт	0,7
Расход СОЖ, м³/ч	3
Габариты станка (длина), мм	3520 / 3970 / 4090
Габариты станка (ширина), мм	2080
Габариты станка (высота), мм	2050
Вес станка, кг	7150 / 7750 / 8200
