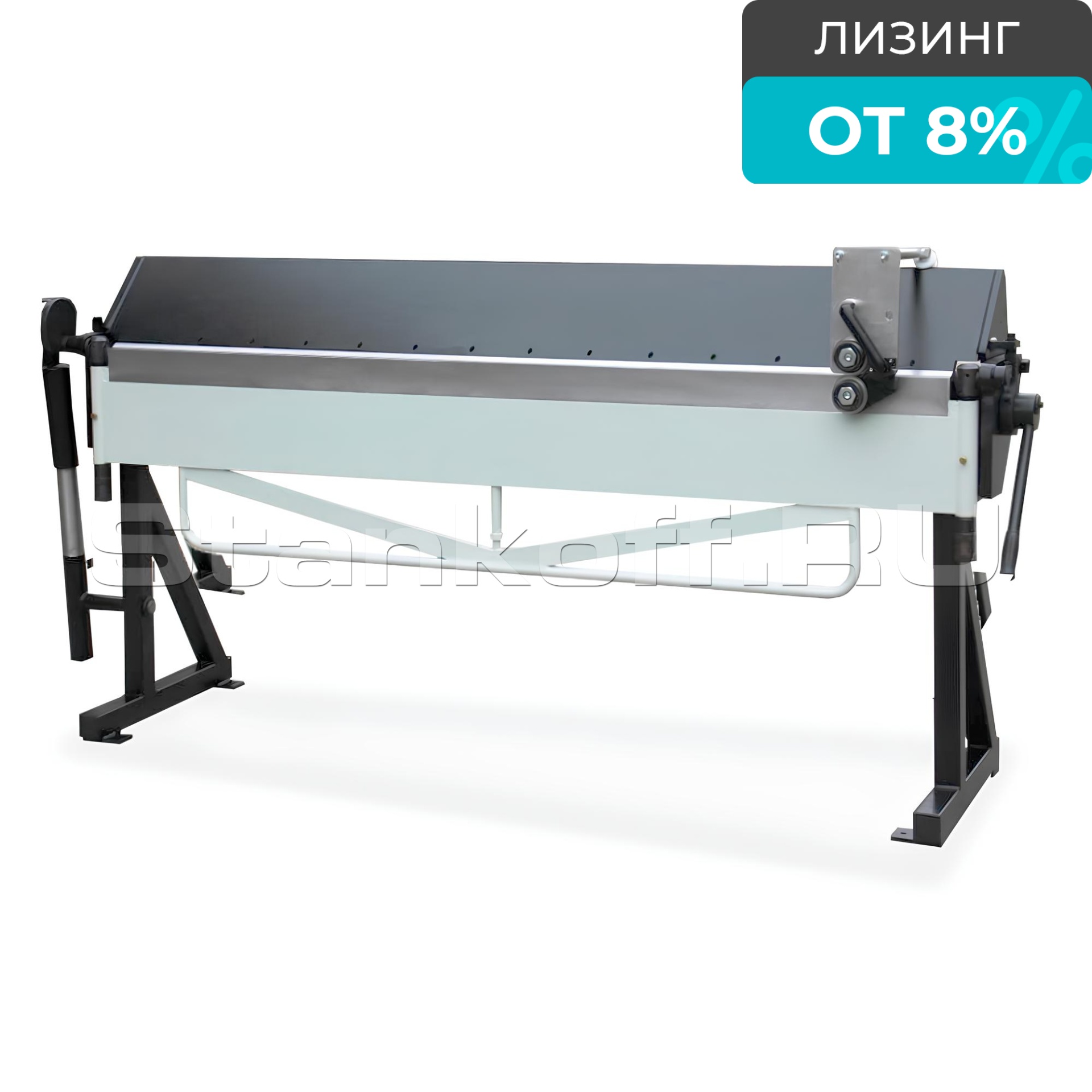

Ручной листогиб Stalex WF 3050/1.0

Name: Ручной листогиб Stalex WF 3050/1.0
Brand: Stalex
Rating: 5 (1 reviews)

Сравнить Вопросы

Stalex (Китай)

Краткие характеристики

Артикул WF 3050/1.0

Макс. толщина материала (сталь σв ≤400МПа), мм	1,0
Рабочая длина (гибка и резка, с установкой ножа на прижимную балку), мм	3050
Длина гибки, мм	3200
Макс. угол гибки, град	135
Ширина (толщина) гибочной балки, мм	20
Компенсатор работы гибочной балки	Есть
Регулировка положения гибочной балки	Есть
Регулировка прогиба гибочной балки	Есть
Рабочая высота, мм	940
Габариты в собранном виде (ДxШxВ), мм	3660х630х1160
Габариты в упаковке (ДxШxВ), мм	3770х940х620
Масса нетто/ брутто, кг	770/891

Все характеристики

Конструктив

Ручной листогиб Stalex WF 3050/1.0 представляет собой проходное оборудование с ручным приводом, обладающее жесткой сварной конструкцией и эксцентриковым механизмом. В стандартную комплектацию входит роликовый отрезной нож. Этот станок идеально подходят для работы с черной и оцинкованной сталью толщиной до 1,0 мм (с временным сопротивлением или прочностью σв ≤ 400 МПа). Оборудование может использоваться для обработки отливов, откосов, доборных элементов кровли, а также для работы с крупногабаритными изделиями. Рабочая высота станка (от пола до основной балки) составляет 940 мм. Возможности гибки варьируются от 0° до 135° за один гиб, а для гибки до 180° требуется использование фальцезакаточной машинки или работа с листом металла, который не имеет максимальной толщины и жесткости, с дополнительным усилием прижима в балке. Станок оснащен пружинным компенсатором для облегчения работы гибочной балки.
Максимальная толщина материала указана для обычной (низкоуглеродистой и углеродистой) стали, при этом временное сопротивление или прочность не должны превышать σв ≤ 400 МПа. При работе с материалом максимальной толщины, реальные параметры могут отличаться от табличных значений, что связано с различиями в коэффициенте предела прочности σв. Этот параметр не должен превышать σв ≤ 400 МПа для черной (низкоуглеродистой) и оцинкованной стали толщиной 1,0 мм.

Конструктивные особенности

Стальной сплошной уголок

Обеспечивает прижим листа, крепится к прижимной балке с помощью резьбовых соединений.

Роликовый нож

В комплект входит роликовый нож для раскроя металла (в стандартной комплектации). Стандартная ширина ножа составляет 160 мм.

Регулировка прогиба гибочной балки

Регулировка помогает избежать искажений формы, таких как неровности или перекосы, которые могут возникнуть при недостаточной жесткости балки.

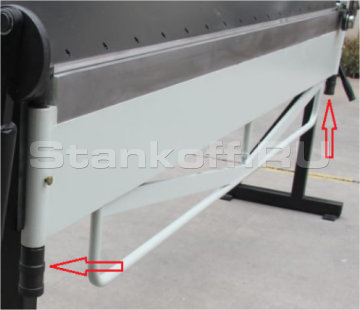

Компенсатор работы гибочной балки

Снижает усилие гиба, повышает производительность станка.

Регулировка положения гибочной балки

Процесс настройки положения гибочной балки относительно рабочего стола или материала, который подвергается гибке.

Характеристики

Макс. толщина материала (сталь σв ≤400МПа), мм	1,0
Рабочая длина (гибка и резка, с установкой ножа на прижимную балку), мм	3050
Длина гибки, мм	3200
Макс. угол гибки, град	135
Ширина (толщина) гибочной балки, мм	20
Компенсатор работы гибочной балки	Есть
Регулировка положения гибочной балки	Есть
Регулировка прогиба гибочной балки	Есть
Рабочая высота, мм	940
Габариты в собранном виде (ДxШxВ), мм	3660х630х1160
Габариты в упаковке (ДxШxВ), мм	3770х940х620
Масса нетто/ брутто, кг	770/891
