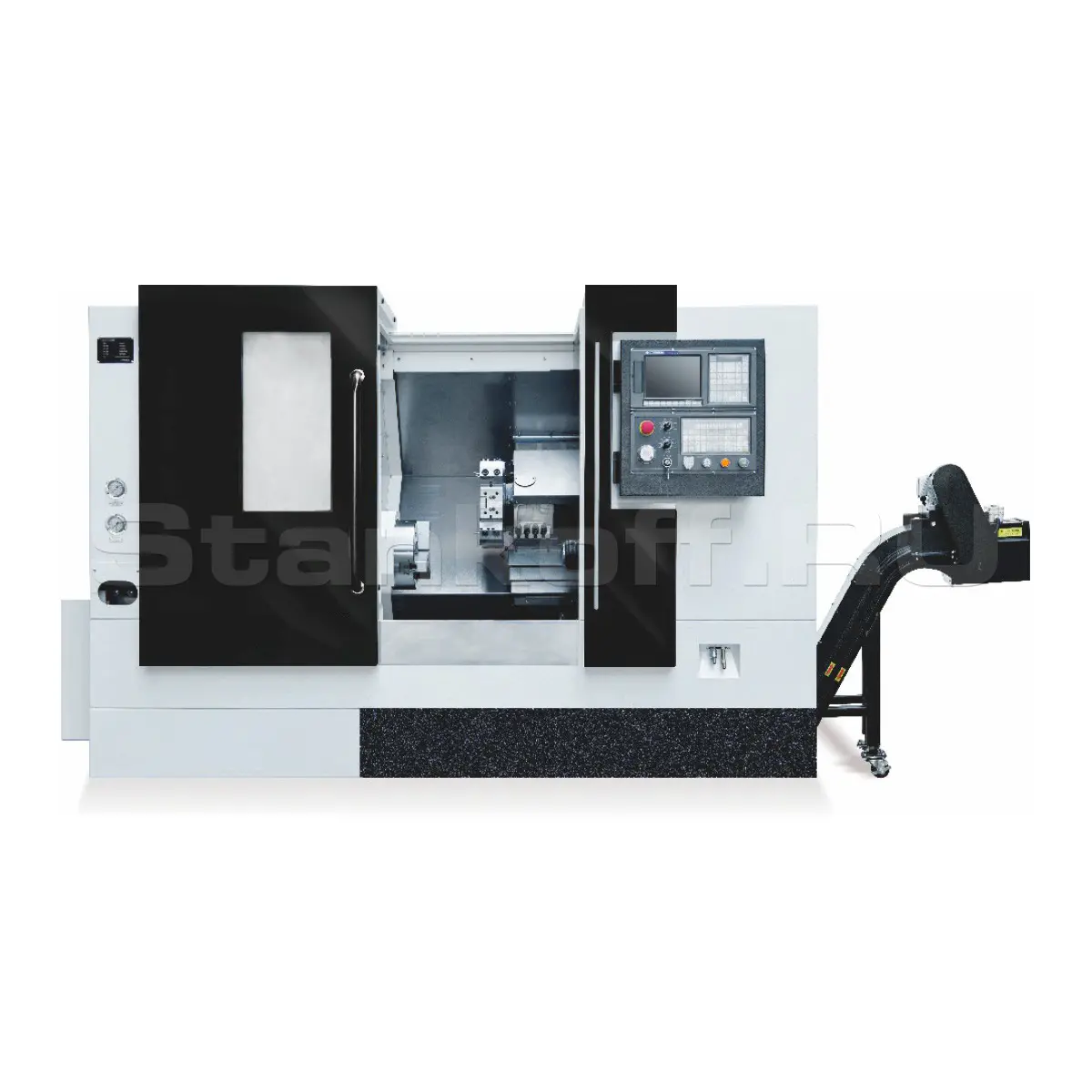

Токарный станок с ЧПУ и наклонной станиной LK400-L/Fanuc

Name: Токарный станок с ЧПУ и наклонной станиной LK400-L/Fanuc
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул LK400-L/Fanuc

Габариты обрабатываемых деталей
Диаметр обработки над станиной, мм	580
Диаметр обработки над суппортом, мм	320
Расстояние между центрами, мм	360
Макс. диаметр точения, мм	360
Макс. длина точения, мм	1000
Станина и направляющие
Тип направляющих	линейные направляющие качения
Шпиндель
Диапазон скоростей шпинделя, об/мин	50-2500
Диаметр отверстия в шпинделе, мм	86
Торец шпинделя	A2-8
Тип патрона	Гидравлический
Диаметр патрона, дюйм	10
Макс. калиброванный пруток, мм	74
Задняя бабка
Диаметр пиноли, мм	88
Ход пиноли, мм	80
Конус пиноли, мм	MT5
Перемещение и скорость подачи
Ход по оси Х, мм	210
Ход по оси Z, мм	1100
Скорость рабочей подачи по осям Х/Z, мм/мин	10000
Ускоренная подача по осям X/Z, м/мин	25/25
Параметры обработки
Точность позиционирования X/Z, мм	0,008
Повторяемость по оси X, мм	0,006
Повторяемость по оси Z, мм	0,006
Инструментальный резцедержатель
Количество инструмента, шт	12
Тип установки инструмента	12-ти позиционный гидравлический
Размер инструмента, мм	25x25
Размер сечения державки расточного инструмента, мм	Ø40
Двигатель
Мощность привода, кВт	11 / 15
Общие характеристики
Электропитание, кВА	18
Габаритные параметры
Длина, мм	4300
Ширина, мм	1930
Высота, мм	1800
Вес, кг	4500

Все характеристики

Модели серии

Все товары

LK400/GSK

LK400/Fanuc

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Токарный станок с ЧПУ и наклонной станиной LK400-L/Fanuc идеально подходит для обработки различных типов металлических деталей. Станок находит широкое применение в опытном производстве и на предприятиях металлообрабатывающей отрасли, где требуется высокая точность и универсальность в обработке различных материалов. Наклонная станина обеспечивает улучшенную стабильность и жесткость при обработке, что способствует повышению качества и точности обработки. Отличается высокой производительностью и возможностью работы с несколькими видами металлов, что делает его незаменимым инструментом для решения сложных технологических задач.

Конструктивные особенности

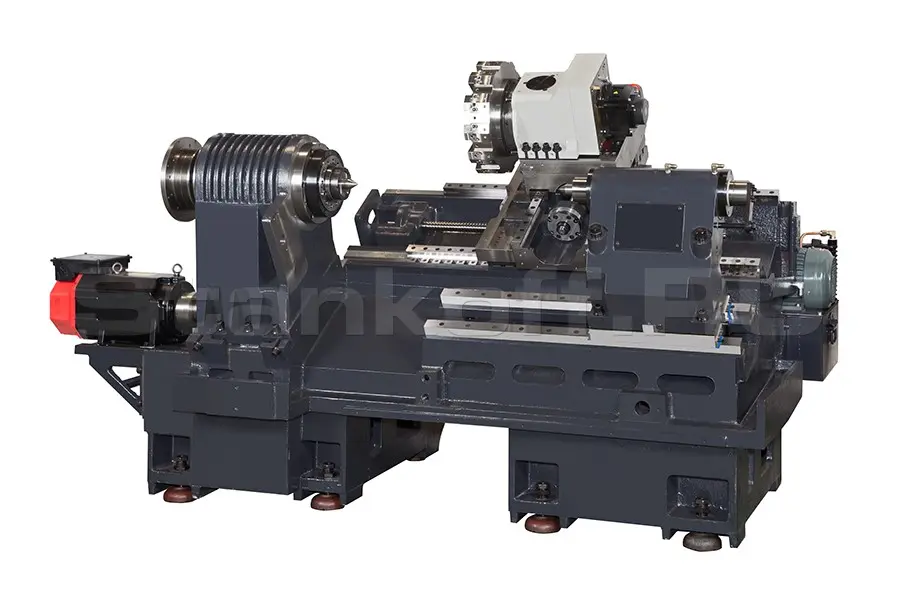

Цельнолитая станина

• Цельнолитая станина разработана с учетом оптимальной конструкции рёбер жесткости и структуры, с применением метода конечных элементов (FEM-анализ) для достижения максимальной прочности и стабильности;
• Угол наклона станины составляет 45°. Конструкция станины с низким центром тяжести способствует эффективному удалению стружки и улучшенной эргономике, обеспечивая комфортную работу.

Шпиндель

В шпинделе предусмотрены каналы, которые предотвращают проникновение пыли и грязи, обеспечивая долговечность и стабильную работу. Предусмотрены различные варианты исполнения по диаметру отверстия в шпинделе – до диаметра Ф86 мм.

Инструментальный резцедержатель

Гарантирует надежное крепление и точную фиксацию режущего инструмента, что значительно повышает производительность и качество работы. В стандартной комплектации используется гидравлическая система с низким уровнем шума и высоким моментом, что способствует увеличению прижимной силы револьвера при смене инструмента, обеспечивая стабильность и точность обработки.

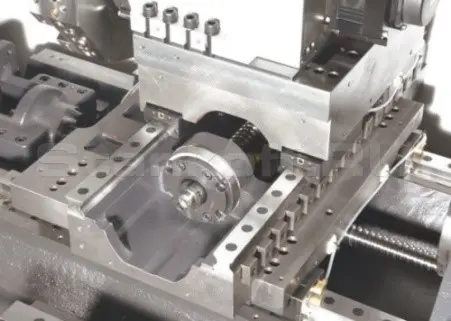

Линейные направляющие

Оснащение высокоэффективными линейными направляющими, обладающими высокой жесткостью и способными выдерживать значительно большие нагрузки, по сравнению с традиционными шариковыми направляющими.

Система ЧПУ FANUC 0i-TF

В базовой комплектации установлена система ЧПУ Fanuc 0i TF. Русифицированное меню оператора. Все основные компоненты системы ЧПУ: контроллер, привода, усилители изготовлены фирмой FANUC. Только за счёт этого достигается высокая функциональность, исключительная надёжность при средней наработке не менее 50 лет. Инновационное программное обеспечение и аппаратная часть гарантируют высокую производительность, точность и качество обрабатываемых изделий.

Стандартная комплектация

Система ЧПУ FANUC 0i-TF;
3-х кулачковый гидравлический патрон 10" (254 мм);
12-ти позиционный гидравлический револьвер;
Ручная гидравлическая задняя бабка МT5;
Комплект инструментальных блоков для револьвера:

- 3 блока для наружной обработки;
- 3 блок для подрезки торца;
- 3 блока для расточного инструмента;

Линейные направляющие качения;
Сигнальная лампа;
Педаль управления гидравлическим патроном;
Система подачи СОЖ;
Система автоматической смазки;
Лампа рабочего освещения;
Установочные болты + опоры;
Руководство по эксплуатации и обслуживанию;
Стружечный конвейер + бак;
Теплообменник;
Автоматическое отключение питания;
Маслоотделитель;
Инструментальный ящик и инструменты.

Характеристики

Габариты обрабатываемых деталей
Диаметр обработки над станиной, мм	580
Диаметр обработки над суппортом, мм	320
Расстояние между центрами, мм	360
Макс. диаметр точения, мм	360
Макс. длина точения, мм	1000
Станина и направляющие
Тип направляющих	линейные направляющие качения
Шпиндель
Диапазон скоростей шпинделя, об/мин	50-2500
Диаметр отверстия в шпинделе, мм	86
Торец шпинделя	A2-8
Тип патрона	Гидравлический
Диаметр патрона, дюйм	10
Макс. калиброванный пруток, мм	74
Задняя бабка
Диаметр пиноли, мм	88
Ход пиноли, мм	80
Конус пиноли, мм	MT5
Перемещение и скорость подачи
Ход по оси Х, мм	210
Ход по оси Z, мм	1100
Скорость рабочей подачи по осям Х/Z, мм/мин	10000
Ускоренная подача по осям X/Z, м/мин	25/25
Параметры обработки
Точность позиционирования X/Z, мм	0,008
Повторяемость по оси X, мм	0,006
Повторяемость по оси Z, мм	0,006
Инструментальный резцедержатель
Количество инструмента, шт	12
Тип установки инструмента	12-ти позиционный гидравлический
Размер инструмента, мм	25x25
Размер сечения державки расточного инструмента, мм	Ø40
Двигатель
Мощность привода, кВт	11 / 15
Общие характеристики
Электропитание, кВА	18
Габаритные параметры
Длина, мм	4300
Ширина, мм	1930
Высота, мм	1800
Вес, кг	4500
